IMX290学习笔记

一、概述

1、简介

IMX290LLR-C 是一款对角线尺寸6.46 mmCMOS 有源像素型固态图像传感器，具有方形像素阵列和 2.13 M有效像素。
该芯片采用模拟 2.9 V、数字 1.2 V、接口 1.8 V 三倍电源供电，功耗低。灵敏度高，暗电流低，无涂片。
该芯片具有可变电荷积分时间的电子快门。

2、特性

◆CMOS 有源像素型点
◆内置定时调节电路、 H/V 驱动和串行通信电路
◆输入频率:74.25 MHz / 37.125 MHz
◆推荐记录像素数:1920 (H) × 1080 (V)约。 2.07 像素
◆读出模式
全像素扫描模 式
720p-HD 读出模式
窗口裁剪模式
垂直/水平方向- 正常/倒立读 出模式

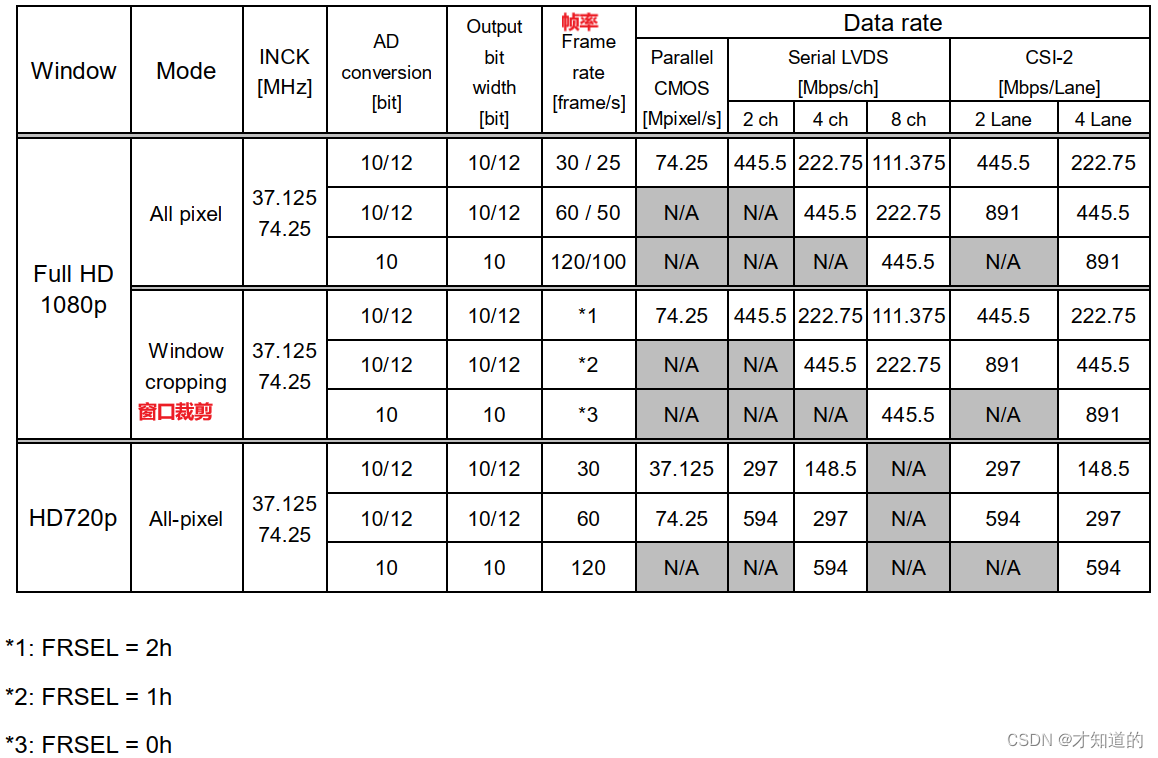

◆读出速率
全高清 1080p 模式下最高帧率:120 帧/ s
◆宽动态范围(WDR)功能
多重曝光 W DR
数字重叠 WDR
◆变速快门功能(分辨率 1H)
10 位/ 12 位 A/D 转换器
◆转换增益切换(HCG 模式/ LCG 模式)
◆CDS / PGA 功能
0 dB 至 30 dB:模拟增益 30 dB(步距 0.3 dB)
30.3 dB 至 72 dB:模拟增益 30 dB +数字增益 0.3 至 42 dB(步距 0.3 dB)
◆支持 I/O 切换
CMOS 逻辑并行 SDR 输出
低压 LVD S (150m Vp-p )串行 (2 ch / 4 ch / 8 ch 开关)D DR 输 出 C SI-2 串 行数 据 输 出 (2
Lane / 4 Lane, RAW10 / RAW12 输 出 )
◆推荐出瞳距离:- 100mm 到-∞

3、设备结构

◆CMOS 图像传感器
◆图像大小
Type 1/2.8
◆总像素数
1945 (H) × 1109 (V)。 2.16 M 像素
◆有效像素数
1945 (H) × 1097 (V)。 2.13M万像素
◆活动像素数
1937 (H) × 1097 (V)。 2.12 M 像素
◆推荐记录像素数
1920 (H) × 1080 (V)。2.07 M 像素
◆单位单元尺寸
2.9 μ m (H) × 2.9 μ m (V)
◆光黑色
水平(H)方向 :前 0 像 素，后 0 像 素
垂直(V)方向 :前10 像素，后 0 像素
◆仿真
水平(H)方 向 :前 0 像 素 ， 后 3 像素
垂直 (V)方 向 :前 0 像素，后 0 像 素
◆基材
硅

4、各电压最大绝对值

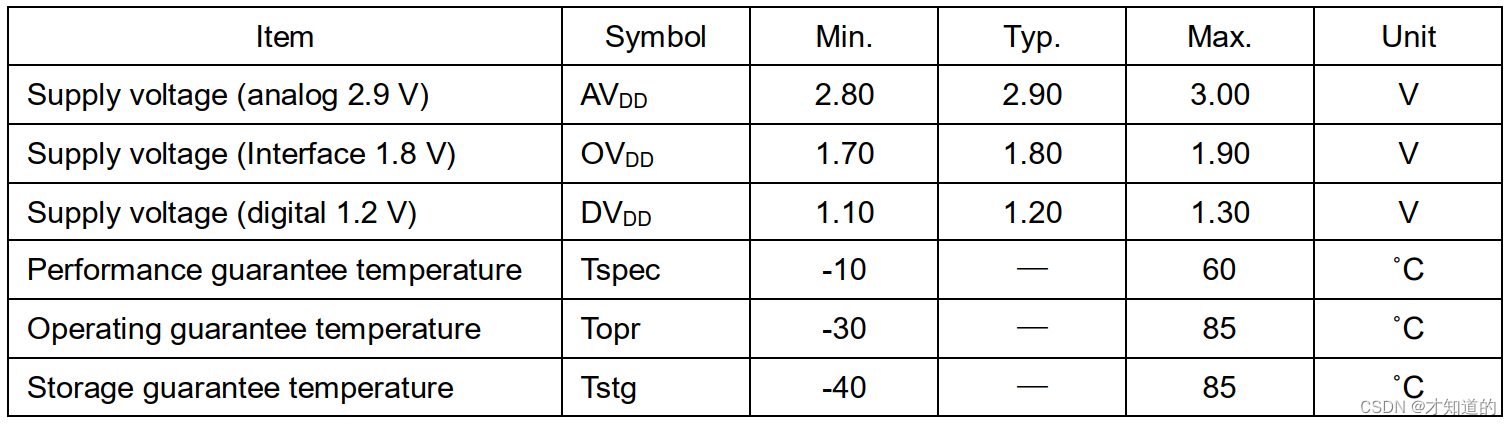

5、应用条件

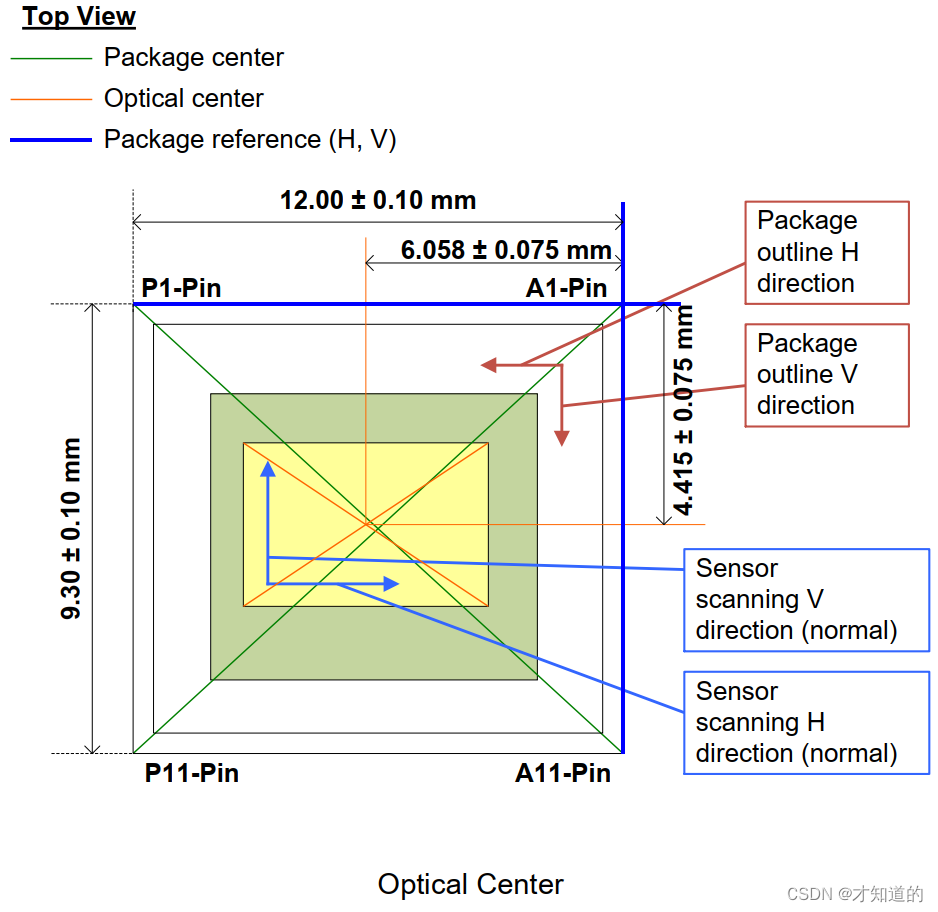

6、光学中心

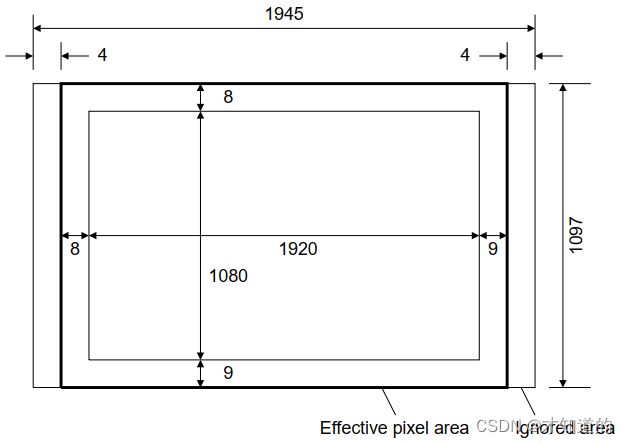

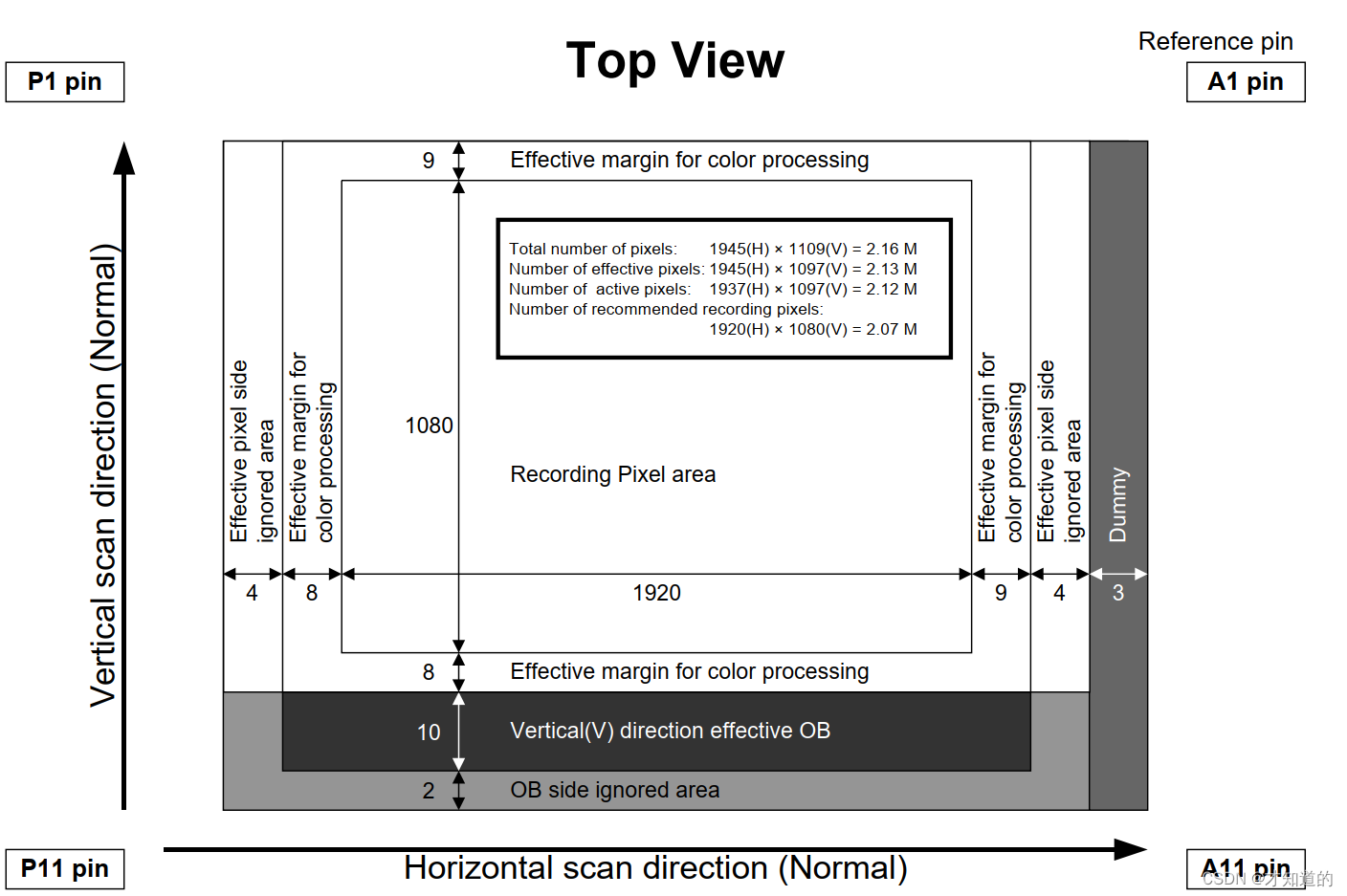

7、像素安排

◆总像素数
1945 (H) × 1109 (V)。 2.16 M 像素
◆有效像素数
1945 (H) × 1097 (V)。 2.13M万像素
◆活动像素数
1937 (H) × 1097 (V)。 2.12 M 像素
◆推荐记录像素数
1920 (H) × 1080 (V)。2.07 M 像素

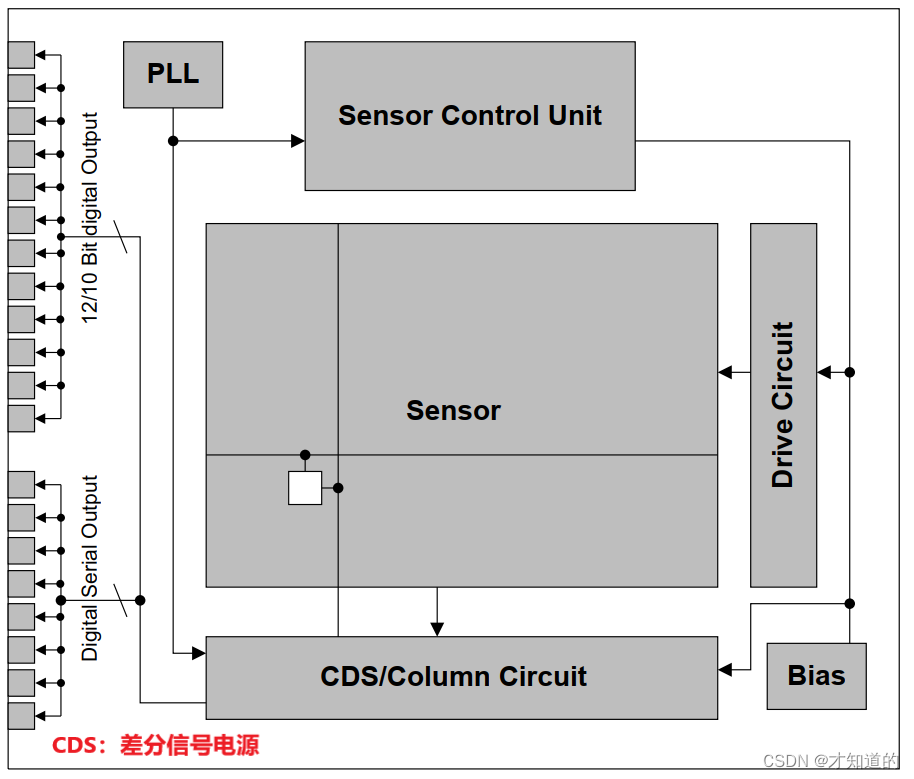

8、方框图和引脚配置

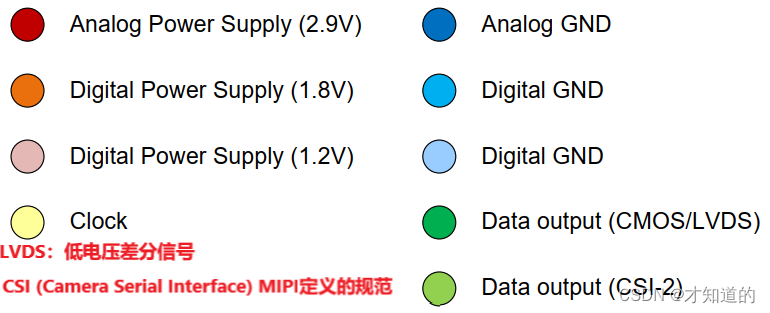

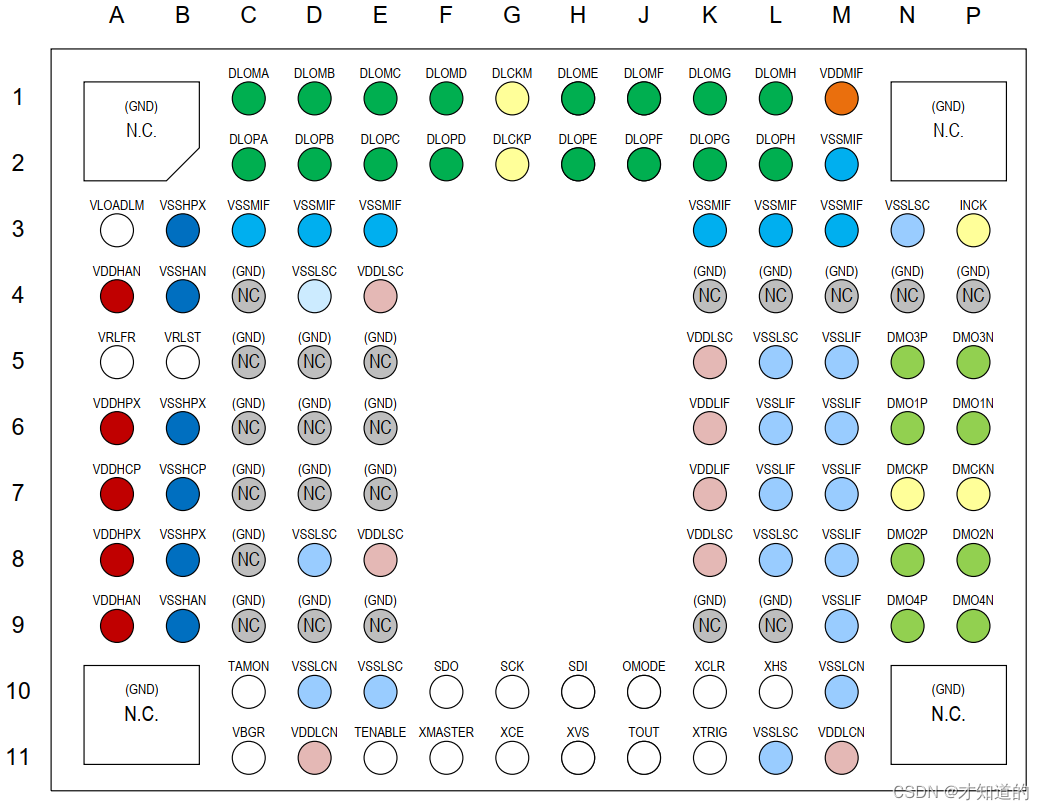

9、引脚配置图（BGA封装）

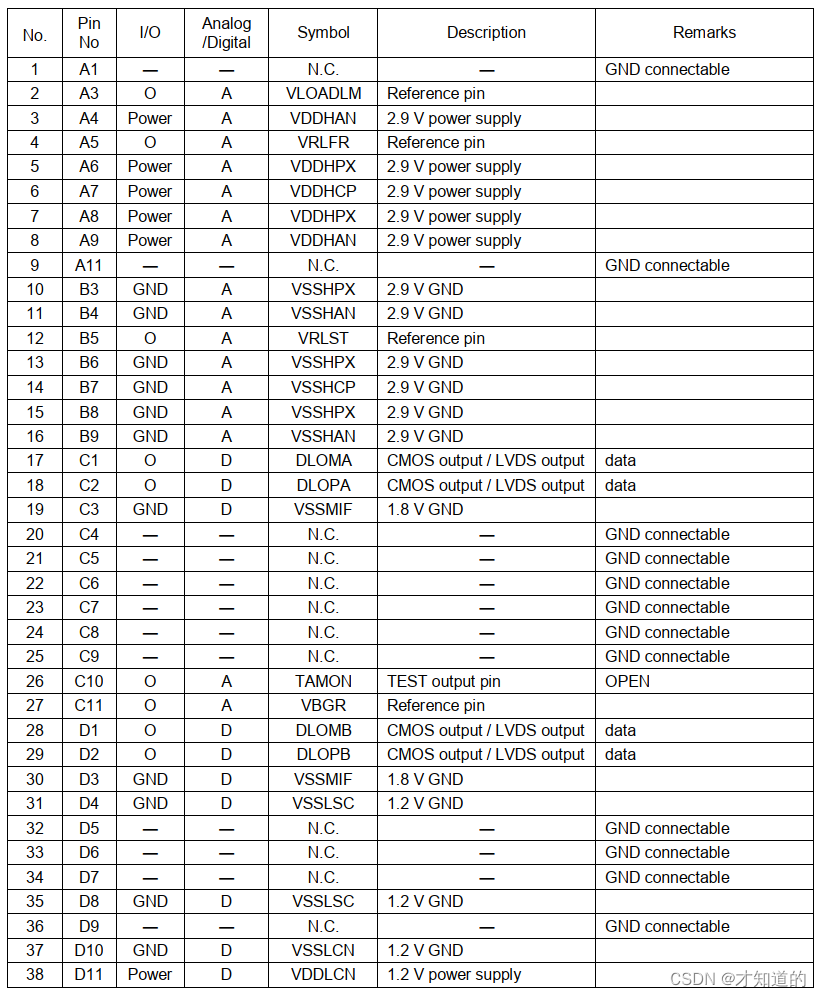

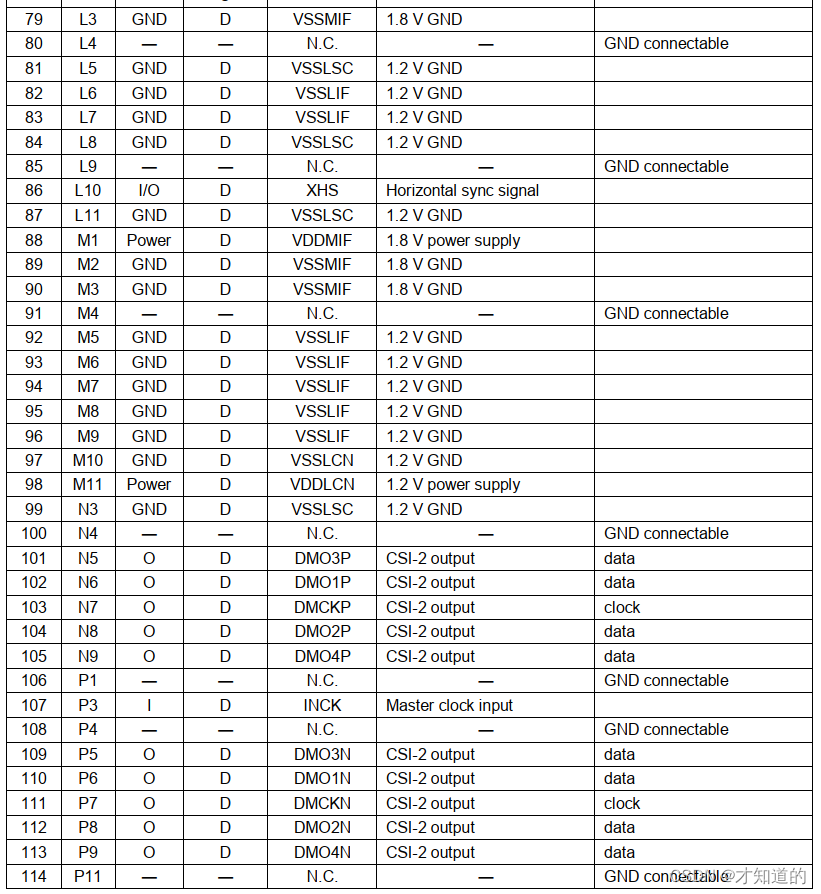

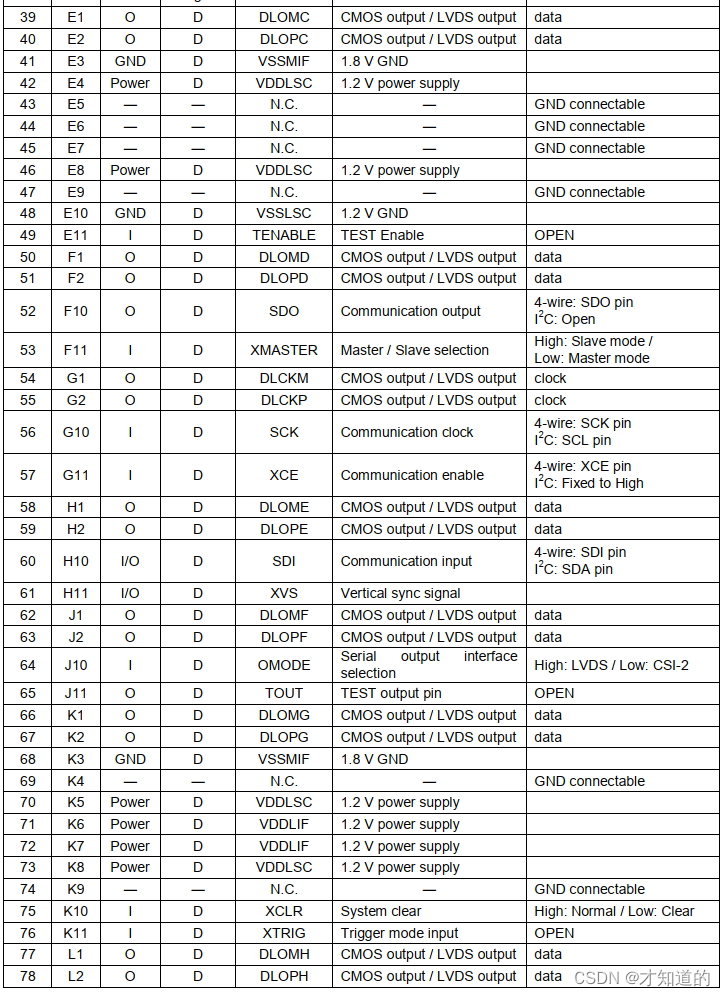

10、引脚功能

共114个管脚

二、电特性

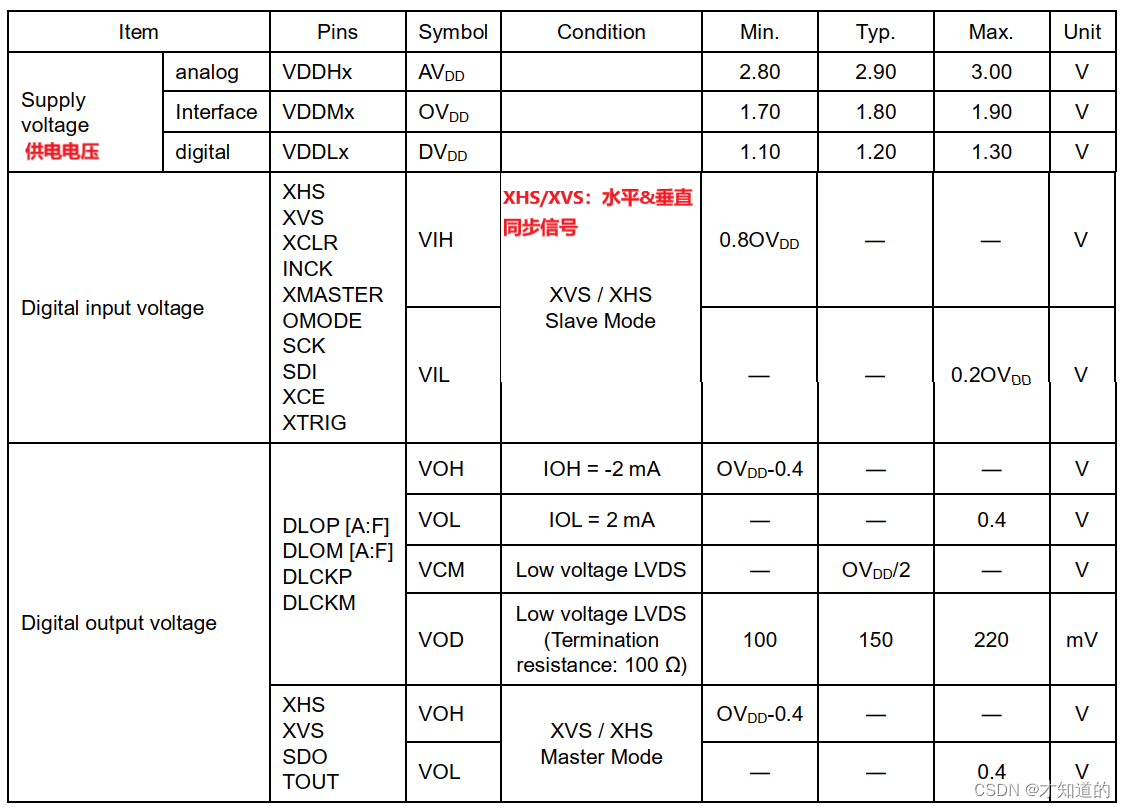

1、直流特性

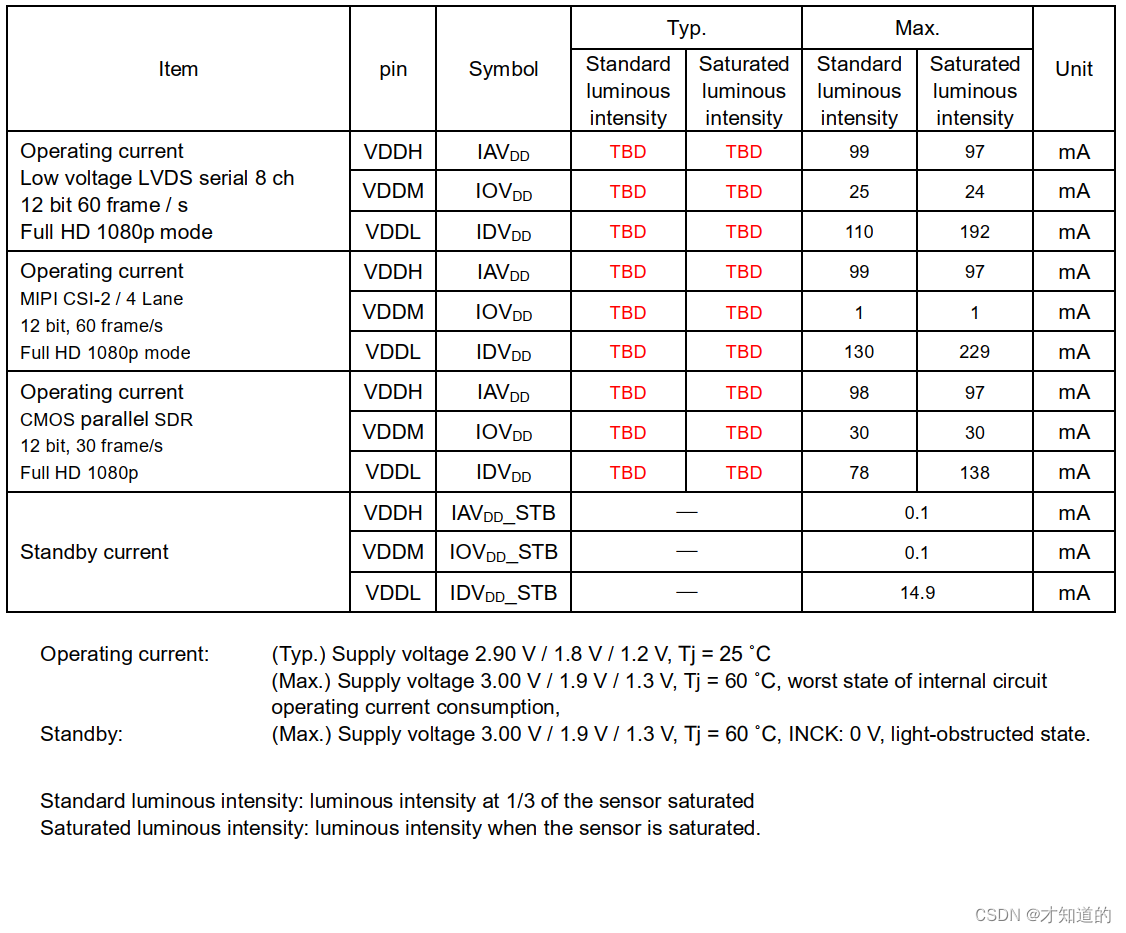

2、电流消耗（看不懂）

3、交流特性

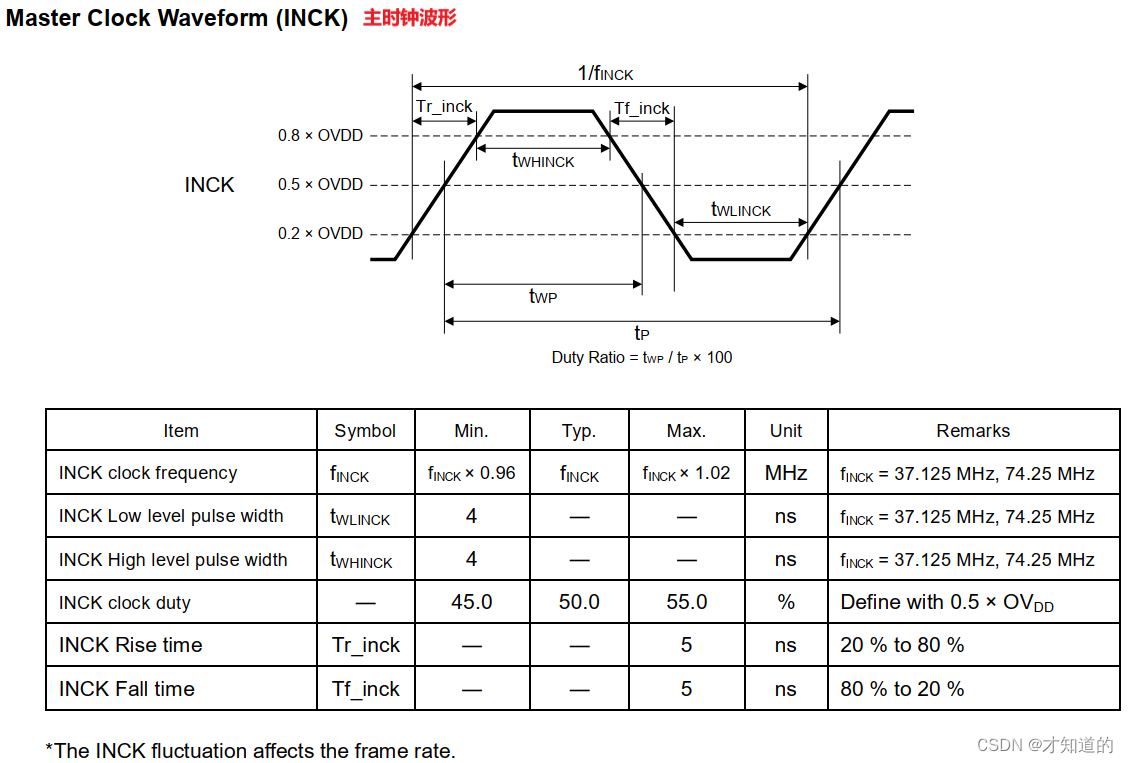

1）主时钟波形

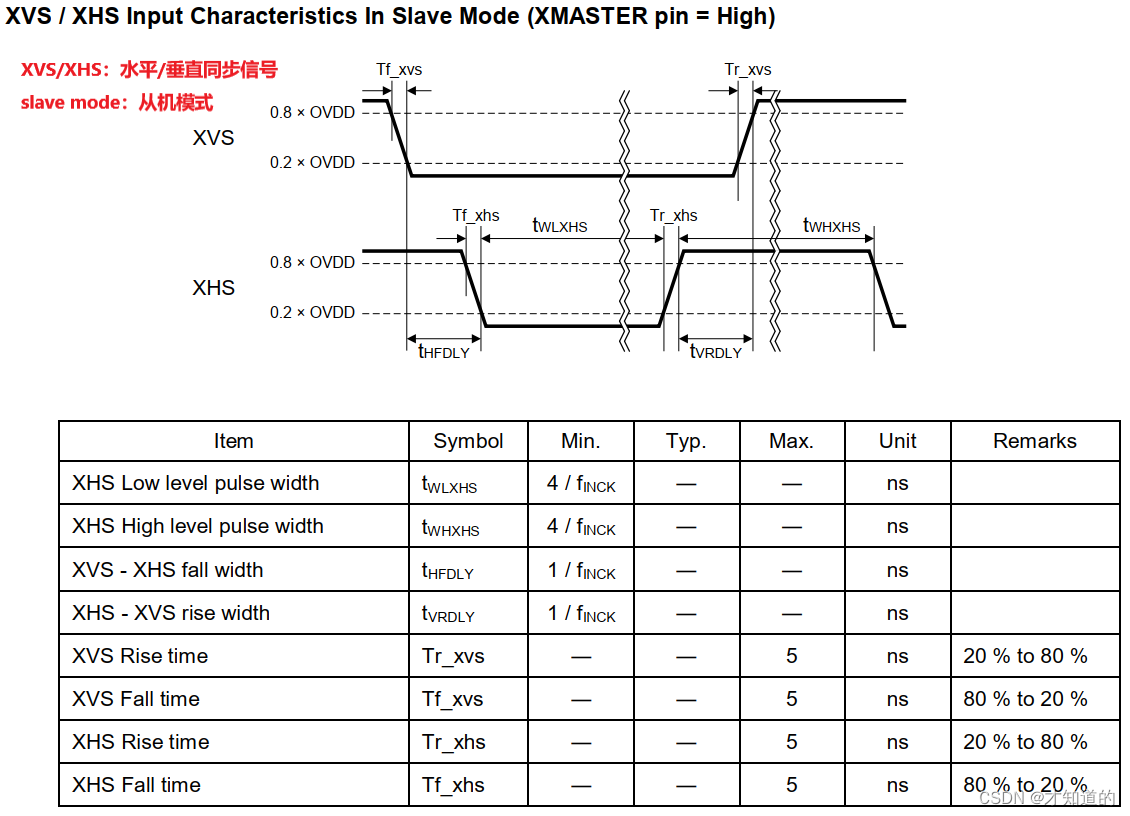

2）XVS/XHS从机模式下的输入特性

3）XVS/XHS主机模式的输入特性 (XMASTER 引 脚 = Low, CMOS 输 出 )

XVS和XHS不能用于同步信号到像素。
一定要检测同步代码，以检测 1 行有效像素的起始。

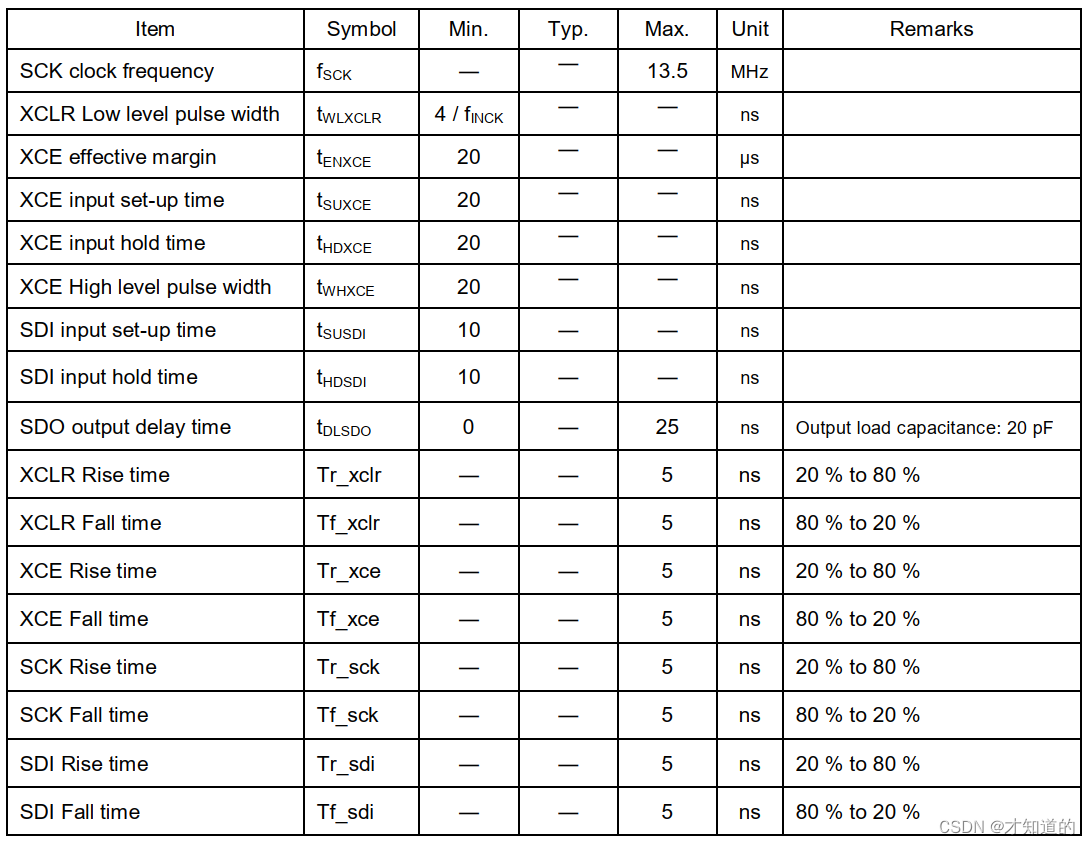

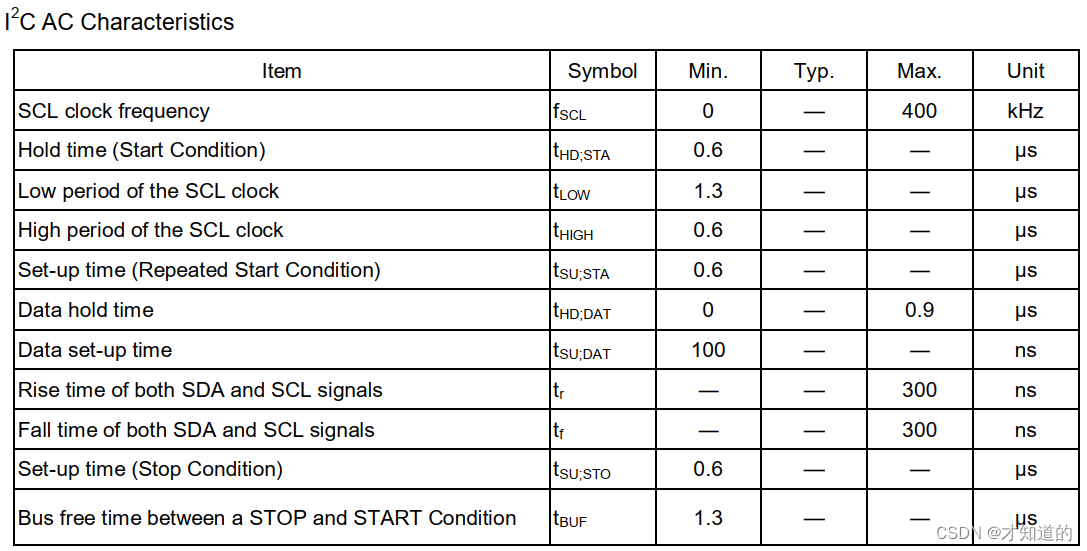

4）串行通信时序

串行通信时序

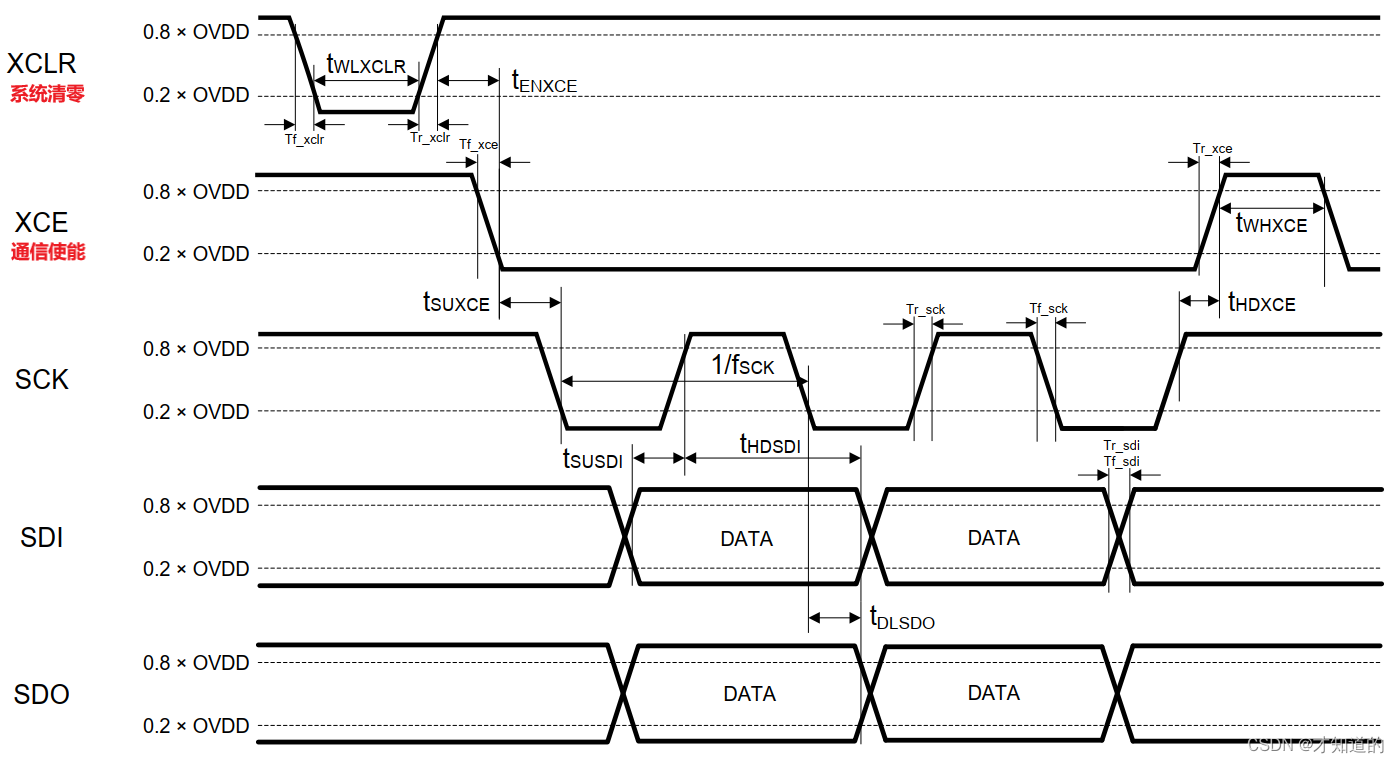

四线

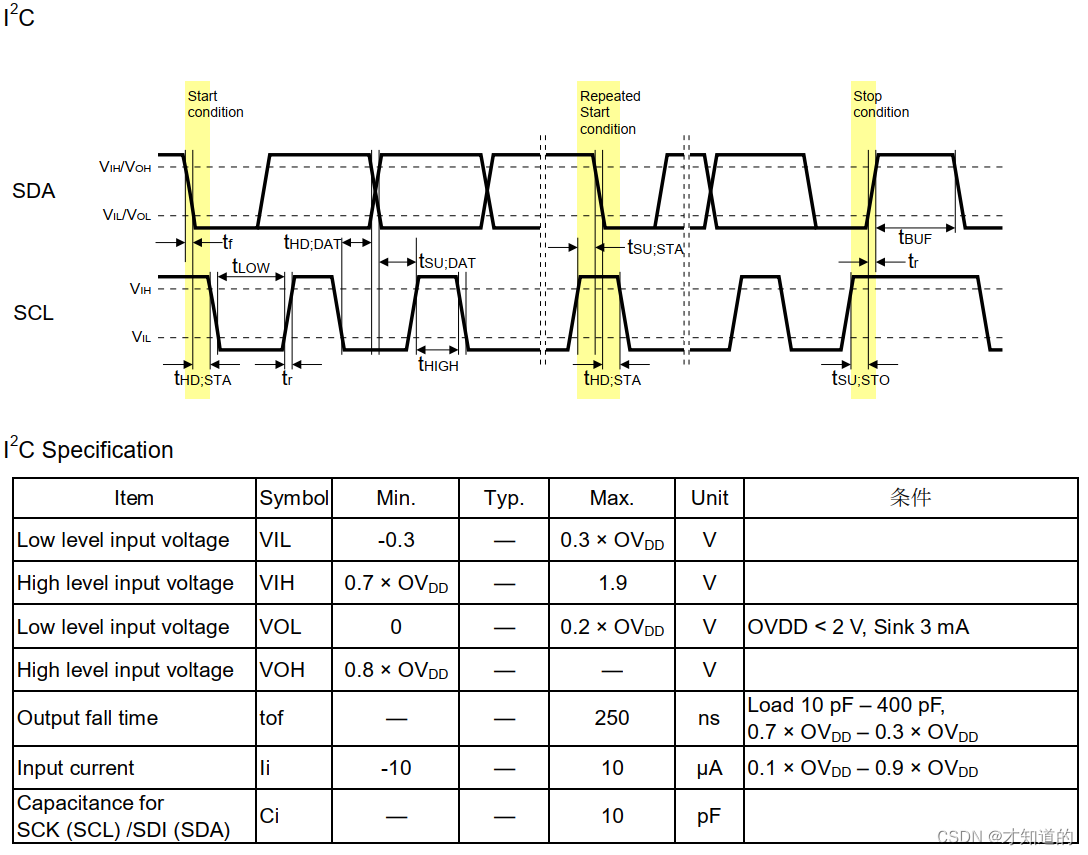

I2C

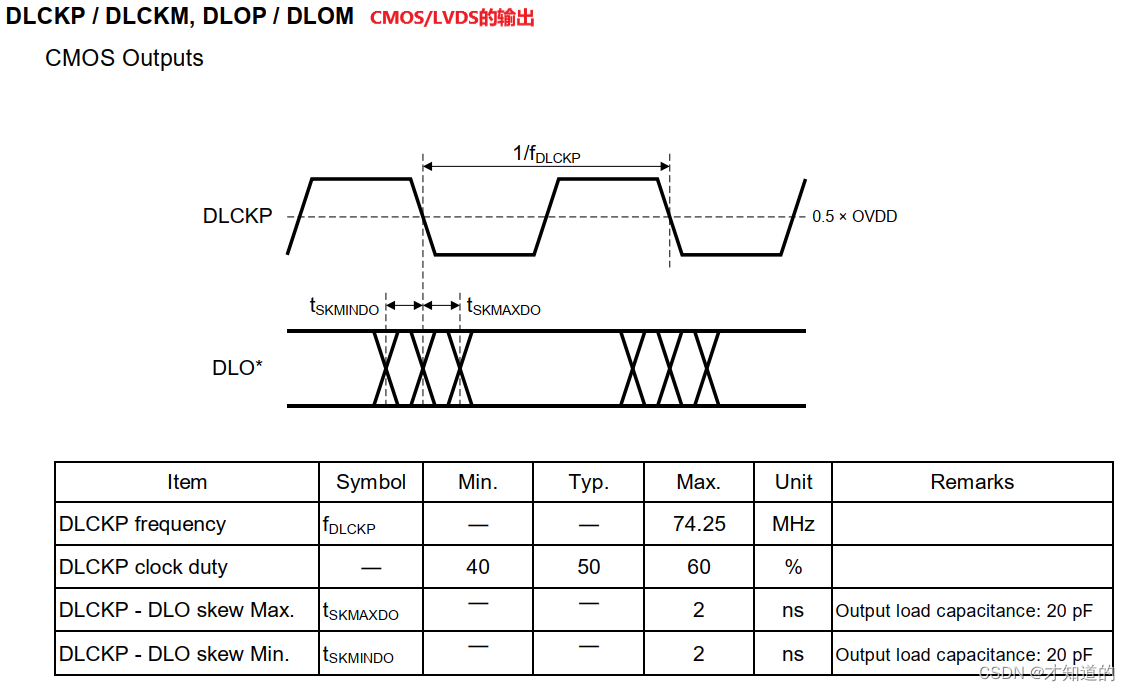

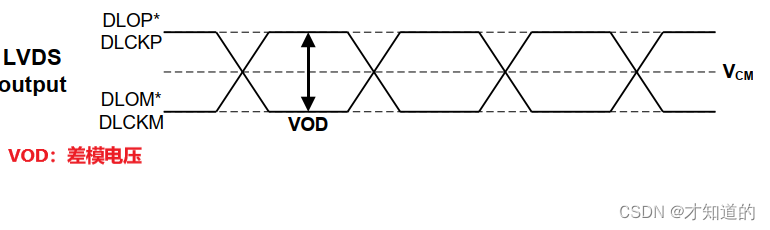

5）DLCKP / DLCKM, DLOP / DLOM

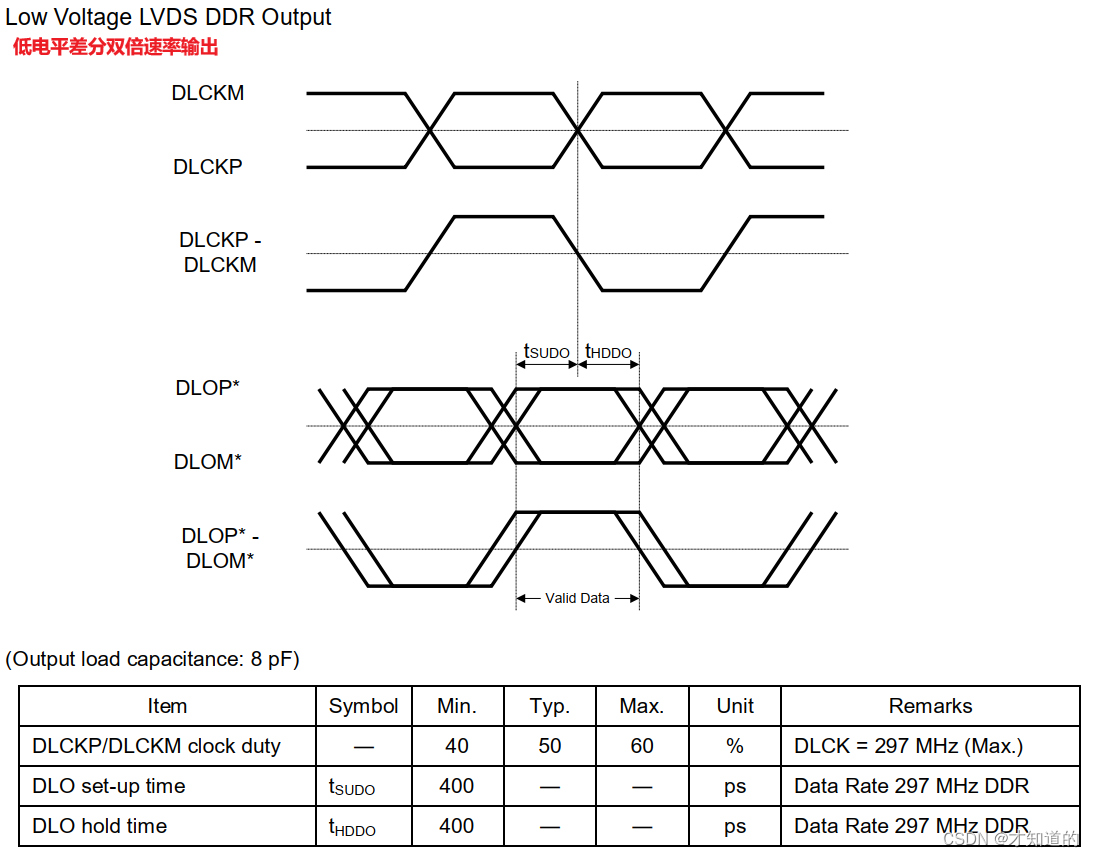

4、低电压LVDS DDR输出

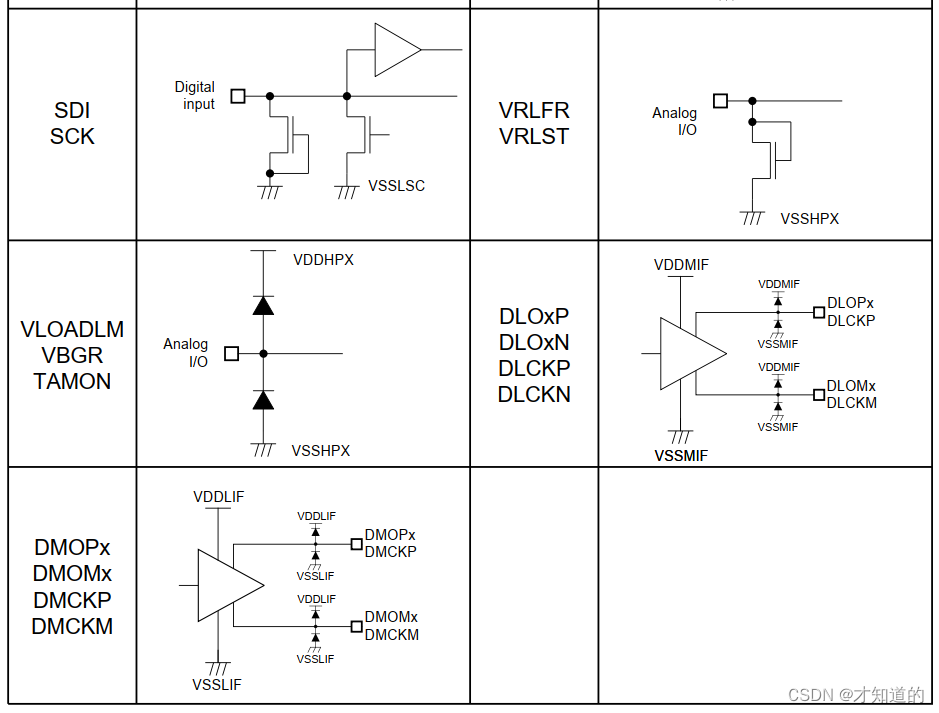

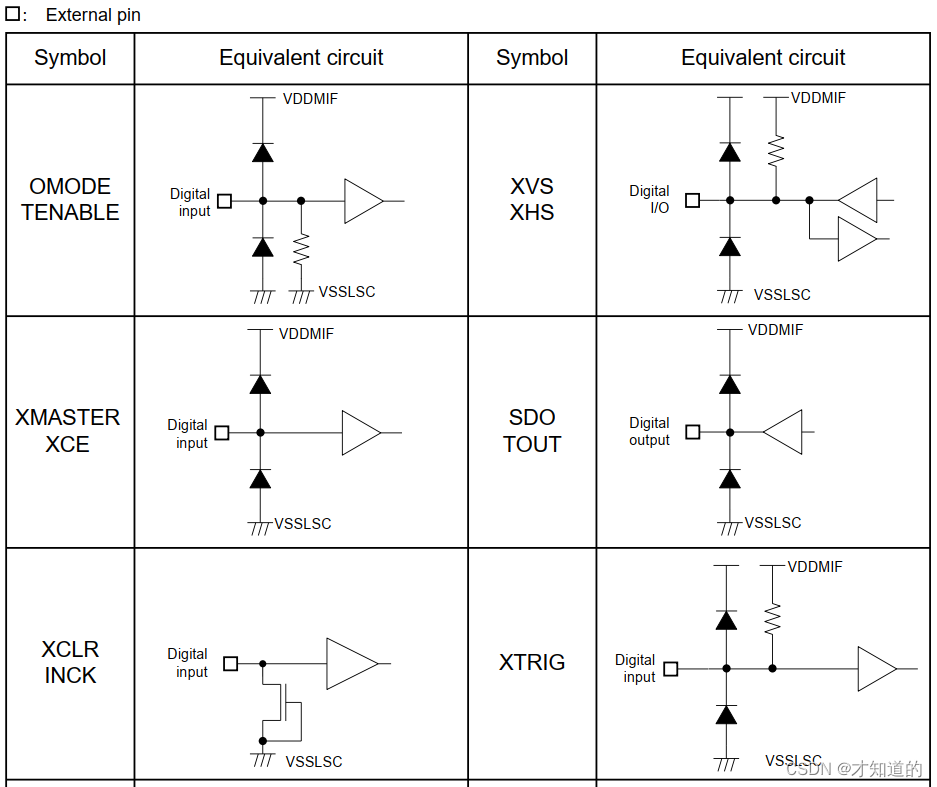

四、IO等效电路

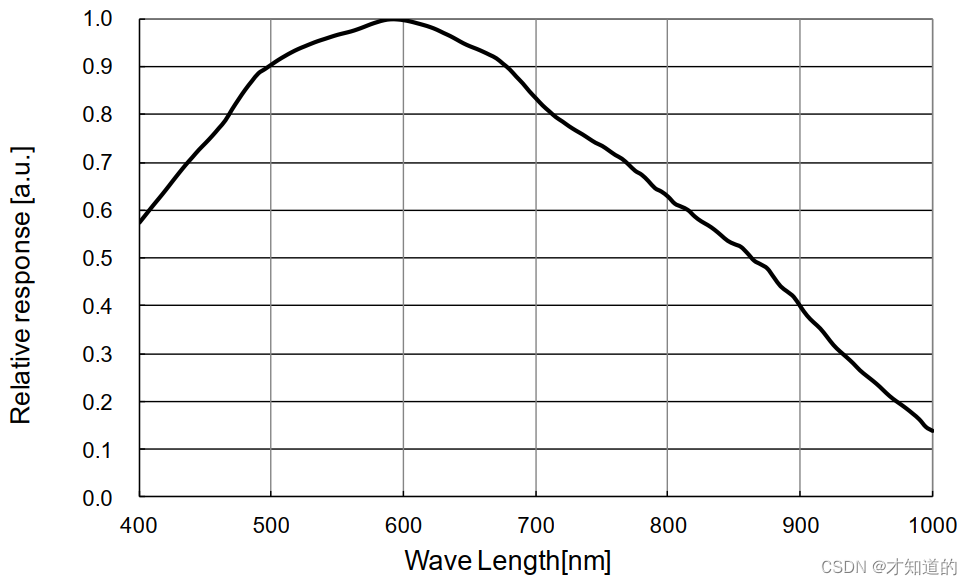

五、光谱灵敏度特性

不包括透镜特性和光源特性

可以看出，波长达到近似600nm时，相对灵敏度达到1.0

六、图像传感器的特性与测量方法

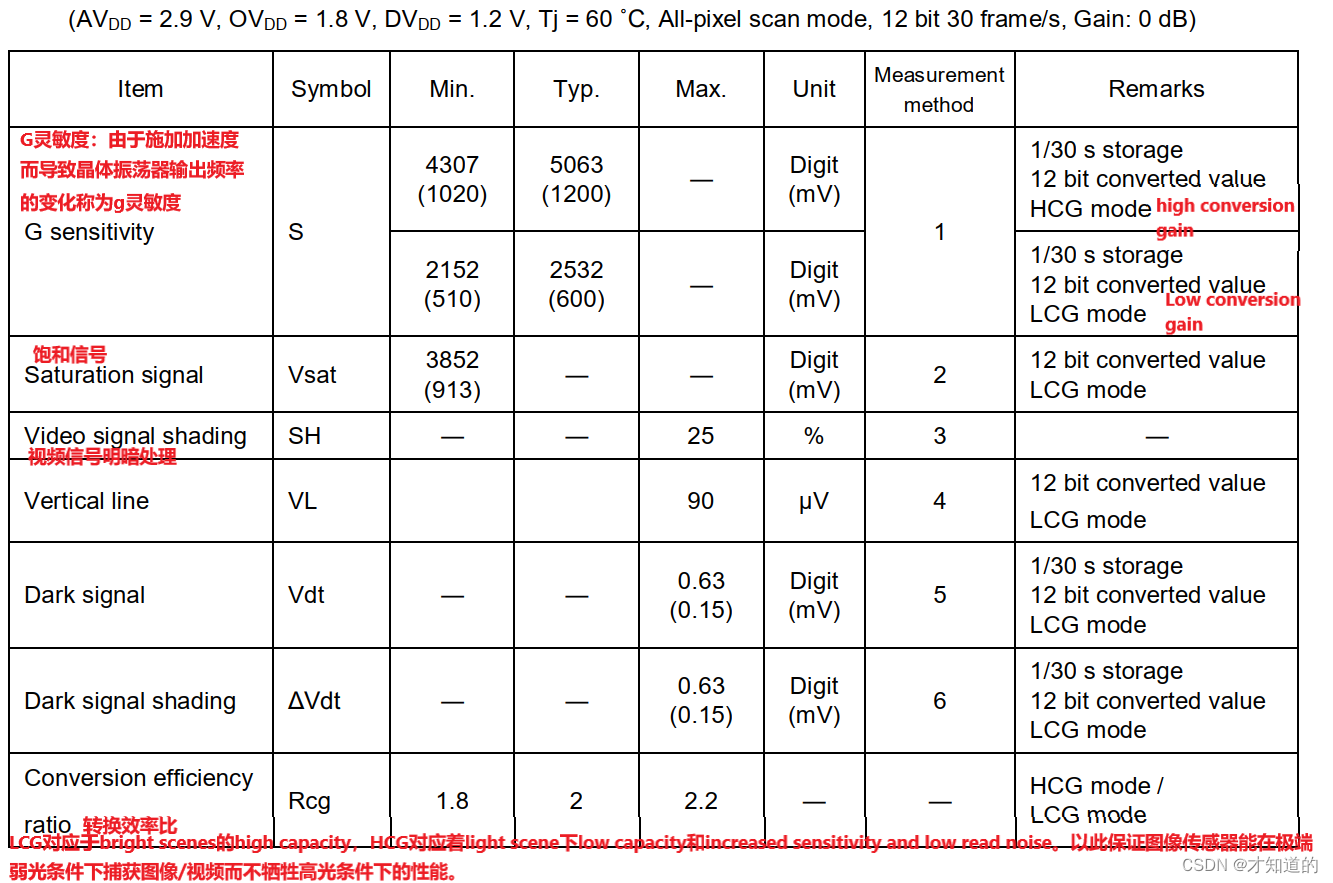

1、图像传感器的特性

12 位输出：1Digit = 0.2370 mV, 10 位输出：1Digit = 0.9479 mV
视频信号遮光是晶圆状态下的测量值，不包括密封玻璃的特性。

2、图像传感器测量方法

1）测量条件

一般用光学黑色(OB)电平作为信号输出的参考，将其作为测量系统的信号输出值。

黑电平(black level)/ optical black（OB）。sensor 本身有暗电流，传感器在没有光照的情况下，也会输出一定电压。最终 sensor 的输出需要减去这个数值，一般 sensor 端处理：RAW = sensor_input – optical black level。

2）标准成像条件

◆标准成像条件 I:
使用一个图案盒(亮度:706 cd/m2，色温为 3200 K卤素源)作为拍摄对象。 (评价用图案不适用。 )使用带有 CM500S (t= 1.0 mm)的测试标准镜头作为 IR 滤光片，在 F8 下成像。此时到达传感器接收面的发光强度定义为标准灵敏度测试发光强度。
◆标准成像条件 II:
成像一个光源(色温 3200 K)，亮度均匀度在 2%以内，各个角度。使用带有 CM500S (t = 1.0 mm)的测试标准镜头作为 IR 滤光片。通过镜片光圈将发光强度调整到每个测试项目中指示的值。
◆标准成像条件 III:
成像一个光源(色温 3200 K)，亮度均匀度在 2%以内，各个角度。使用测试标准镜头(出瞳距离- 100mm)，CM500S (t = 1.0 mm)作为 IR 滤光片。 通过镜片光圈将发光强度调整到每个测试项目中指示的值。

3）测量方法

a.灵敏度

将测量条件设置为标准成像条件 I，设置快门速度为 1/100 s 的电子快门模式后，测量屏幕中心的信号输出(V)，并将值代入：Sg = (V) × 100/30 [mV]

b.饱和信号 I

将测量条件设置为标准成像条件 II ，调整后的发光强度为10，用信号输出的平均值600 mV乘以强度， 测量信号输出平均值。

c.视频信号着色

将测量条件设置为标准成像条件 III。将镜头光圈调到 F2.8，调节发光强度，使信号输出的平均值为 600 mV。然后测量信号输出的最大值(Vmax [mV])和最小值(Vmin [mV])，代入下式：
SH = (Vmax -Vmin) / 600 × 100 [%]

d.垂直的线（没看懂）

装置温度 60˚C，处于光阻状态，计算各自列的每个平均输出，计算与相邻列差值的最大值(VL[µV])

e.暗信号

当器件结温为60℃，器件处于受阻状态时，将1/30秒积分与1/300秒积分的输出差除以0.9，计算转换为1/30秒积分的信号输出，计算输出平均值(Vdt [mV])

f.暗信号阴影

测完暗信号后，求其输出的最大值(Vdmax [mV])和最小值(Vdmin [mV])的差值：
Δ Vdt = Vdmax -Vdmin [mV]

七、串行通信设置寄存器

该传感器可以通过4线串行通信和 I2C通信对寄存器图中显示的各种寄存器的设定值进行读写。
因为两个通信系统在第一次通信时就进行判断，一旦判断，直到传感器复位后才能切换通信。

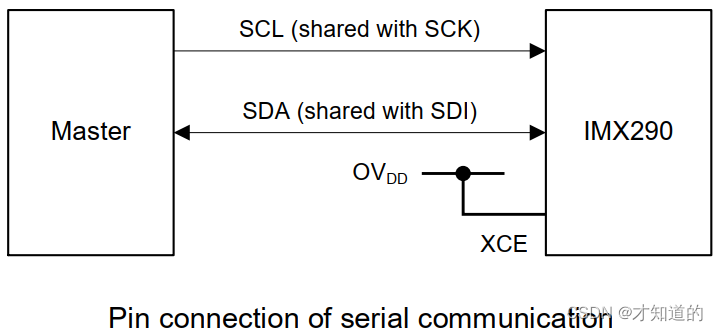

4线串行通信和I2C通信的引脚是共用的，所以使用I2C通信时必须将外接引脚XCE固定在电源侧。

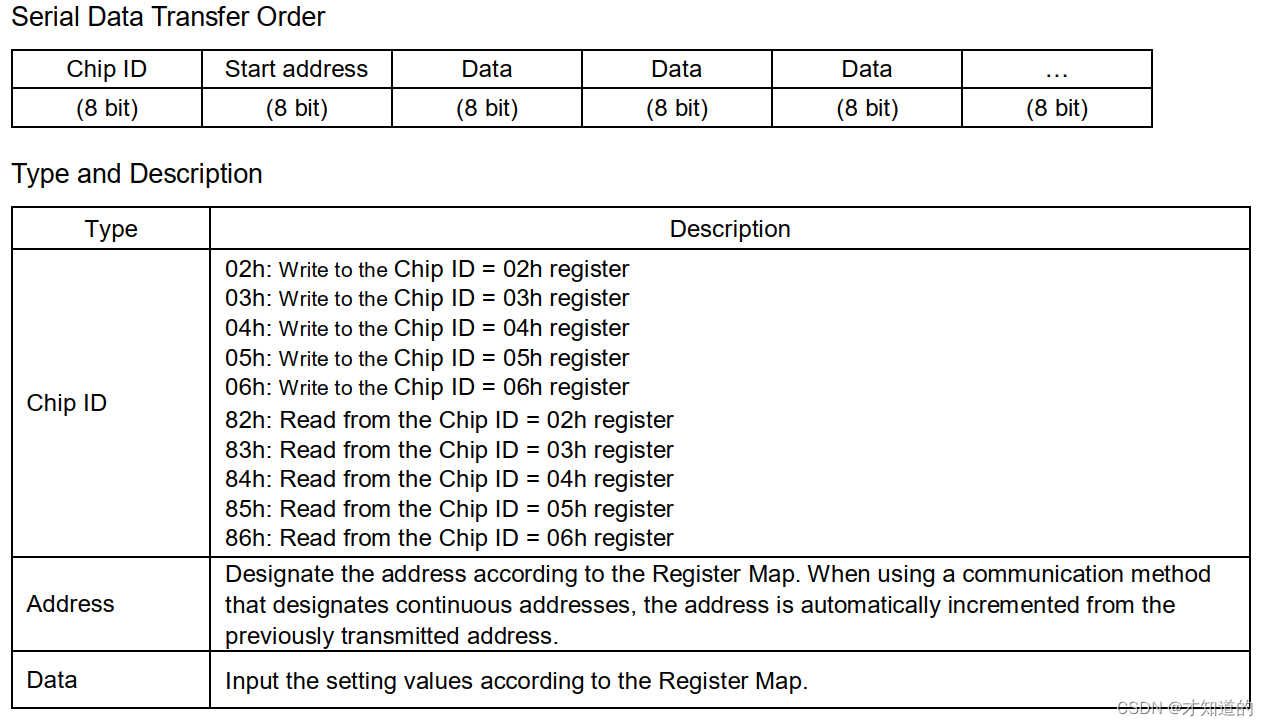

1、寄存器设置（4线）

串行数据输入顺序为 lsb 优先传输

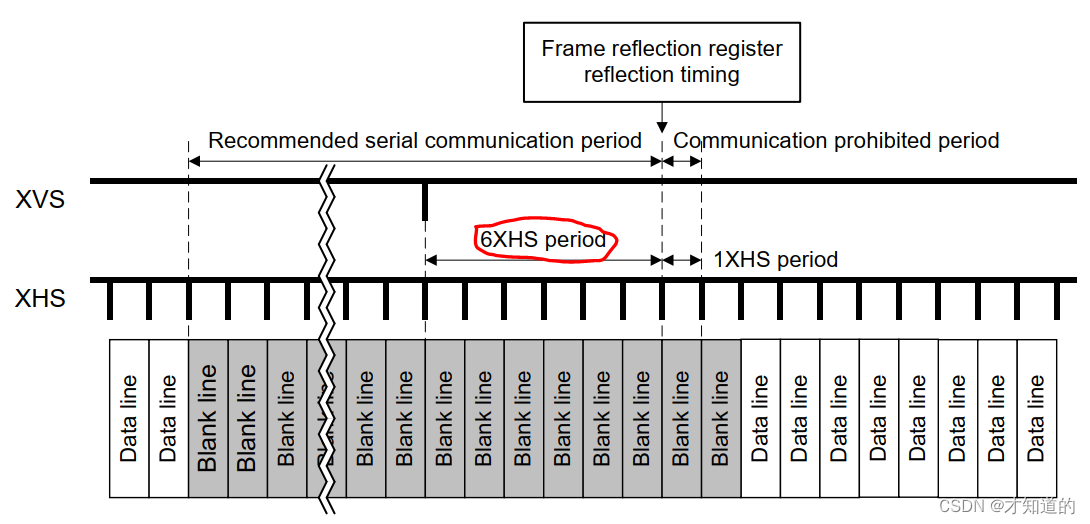

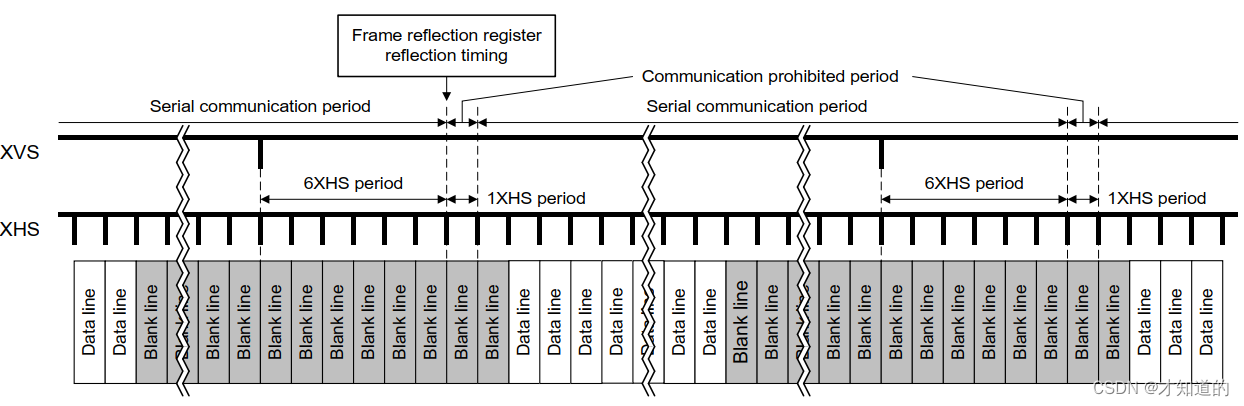

2、寄存器通信定时（4线）

在XVS下降沿后的6XHS时间内进行串行通信

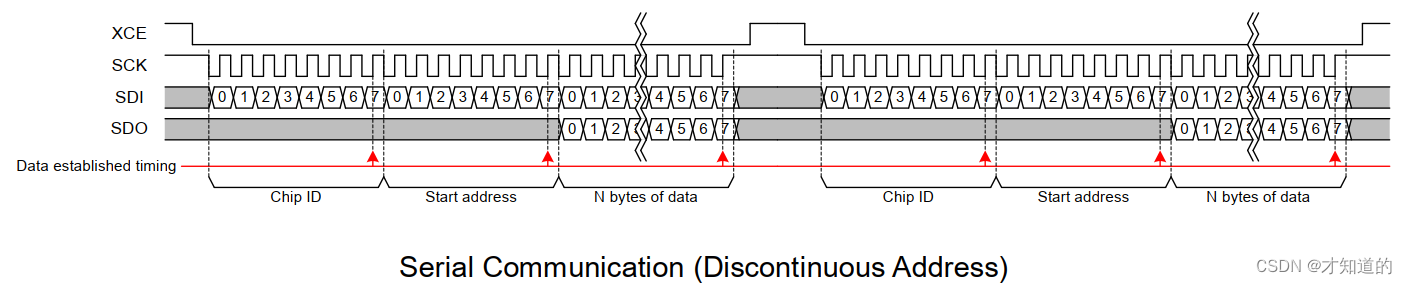

3、寄存器读写（4线）

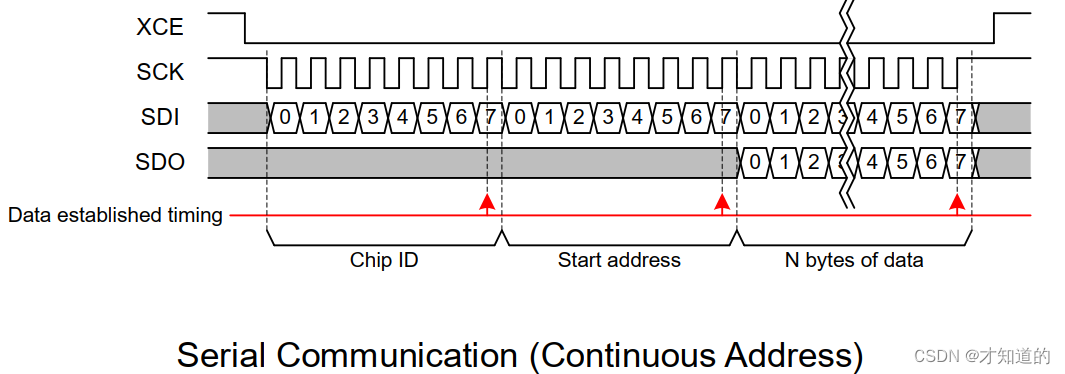

1）写寄存器

1.设置 XCE Low使能芯片的通信功能 。串行数据输入使用 SCK 和 SDI 执行。
2.使用SDI从LSB同步传输与SCK同步的数据，每次1位。与SCK下降沿同步传输SDI。(数据在SC K上升沿加载。
3.第一个字节输入芯片ID(CID = 02h 或 03 h 或 04 h 或 05 h 或 06h)。 如果芯片ID不一致，后续数据会被忽略。
4.输入起始地址到第二个字节，地址自动递增。
5.输入数据到第三个及以后的字节。将第三字节的数据写入第二字节指定的寄存器地址，此后写入第四个及后续字节的数据时，寄存器地址自动递增。正常的寄存器数据被加载到传感器内，并以 8位建立。
6.从第二个字节指定的寄存器地址开始的寄存器值从SDO引脚输出。输出写操作之前的寄存器值。实际的寄存器值是输入数据。
7.设置 XCE 高为结束通信。

2）读寄存器

1.设置 XCE Low使能芯片的通信功能 。串行数据输入使用 SCK 和 SDI 执行。
2.使用SDI从LSB同步传输与SCK同步的数据，每次1位。与SCK下降沿同步传输SDI。(数据在SC K上升沿加载。
3.第一个字节输入芯片ID (CID=82h或83h或84h或85h或86h)。 如果芯片ID不一致，后续数据会被忽略。
4.输入起始地址到第二个字节。地址自动递增。
5.输入数据到第三个及后续的字节。输入虚拟数据以读取寄存器。虚拟数据不写入寄存器。要读取连续数据，需要输入虚拟数据的必要字节数。
6.从第二个字节指定的寄存器地址开始的寄存器值从 SDO 引脚输出。输入数据不写入，因此输出实际的寄存器值。
7.设置 XCE 高为结束通信。

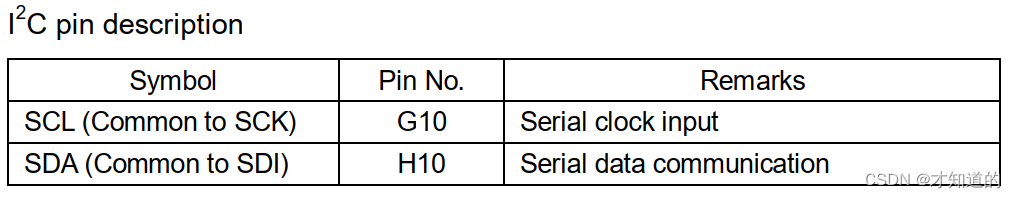

4、寄存器设置（I2C）

串行输入数据为MLB先行

通过I2C通信进行寄存器设置时，建议使用REG_HOLD函数

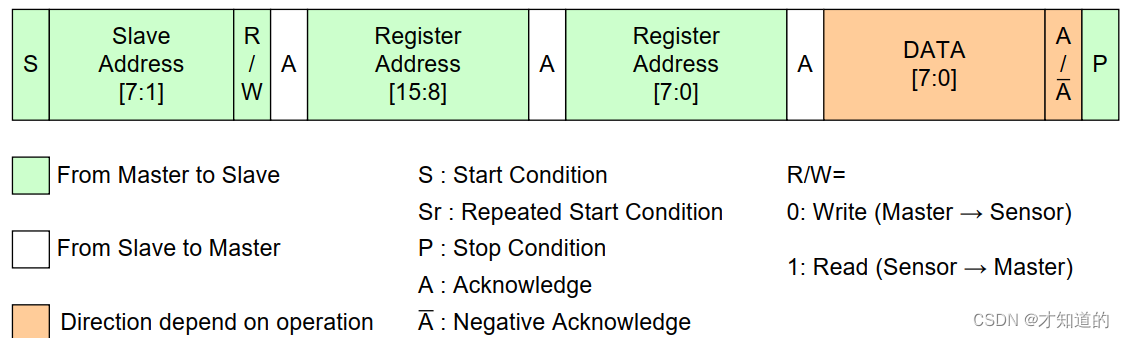

5、通信协议（I2C）

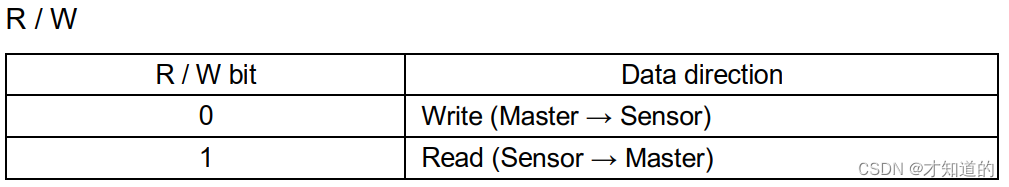

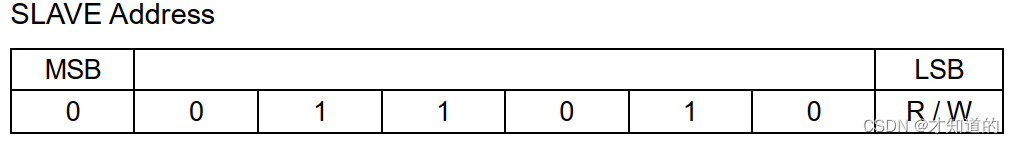

I2C串行通信支持 16 位寄存器地址和 8 位数据消息类型

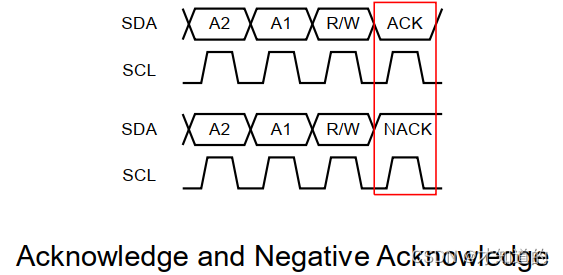

数据串行传输，MSB，8位传输。每传输一个数据字节后，发送 A(确认)/ A非(否认确认)。
SDA 只有在 SCL 低时才会改变。

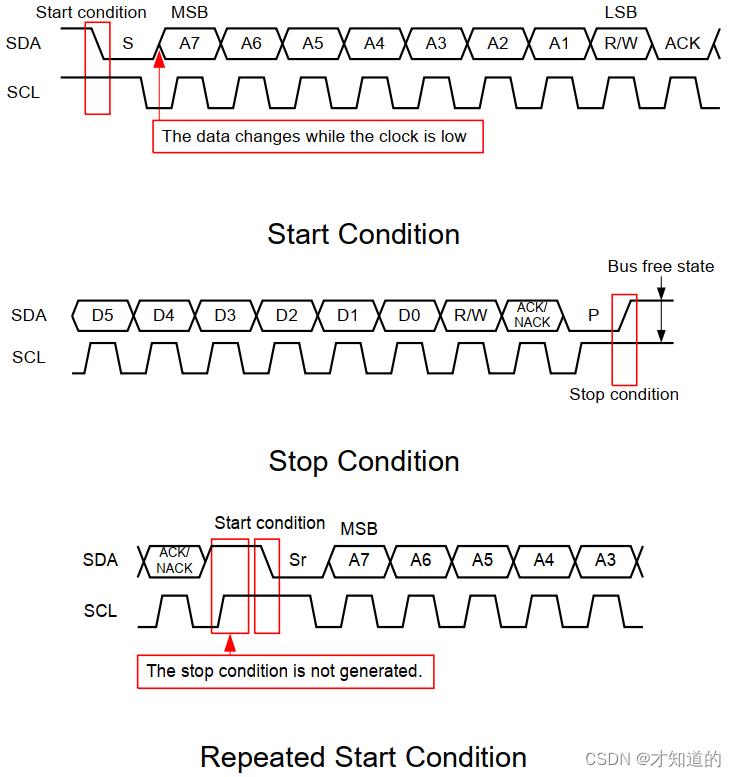

启动条件：SCL 为高，SDA 从高到低。
如果在前一个通信阶段未生成停止条件，并且生成了下一个通信的启动条件，则该启动条件将被
识别为重复启动条件。

在传输每个数据字节后，主控或传感器发送A确认/A非并释放(不驱动)SDA。当产生A非时，主机必须立即产生停止条件并结束通信。

6、寄存器读写（I2C）

4种读模式+2种写模式

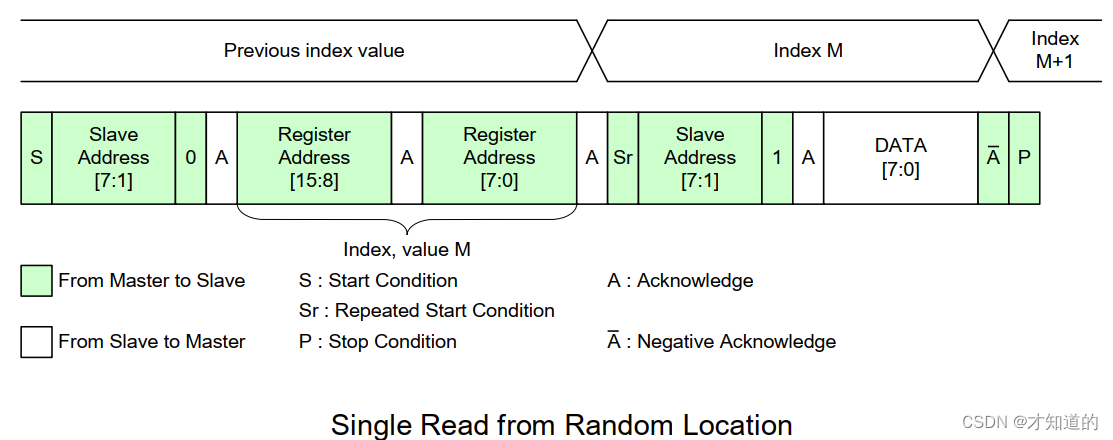

1）随机位置单次读数

当主设备发送从地址和读请求时，传感器立即输出一个Acknowledge，随后是 SDA 上的索引地址数据。 Master 接收到数据后，生成Negative Acknowledge和Stop Condition，结束通信。

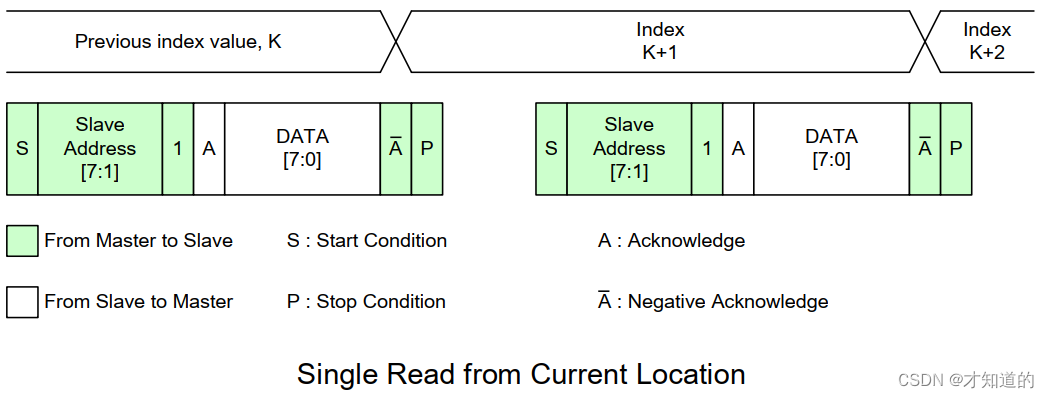

2）从当前位置单次读数

下一个地址的数据可以通过发送 slave 地址和读请求来读取。

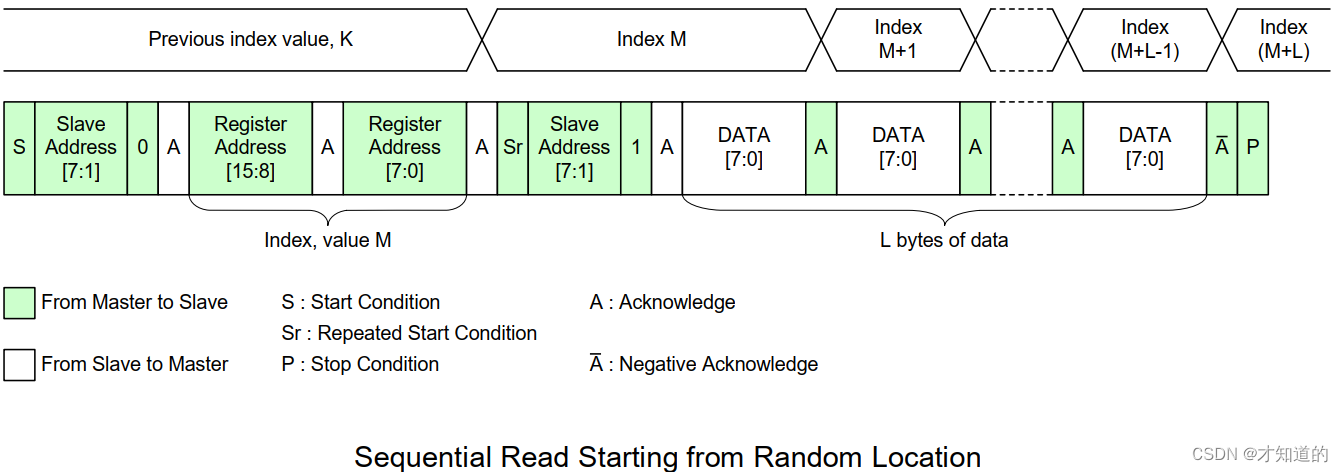

3）从随机位置顺序读数

4）从当前位置顺序读数

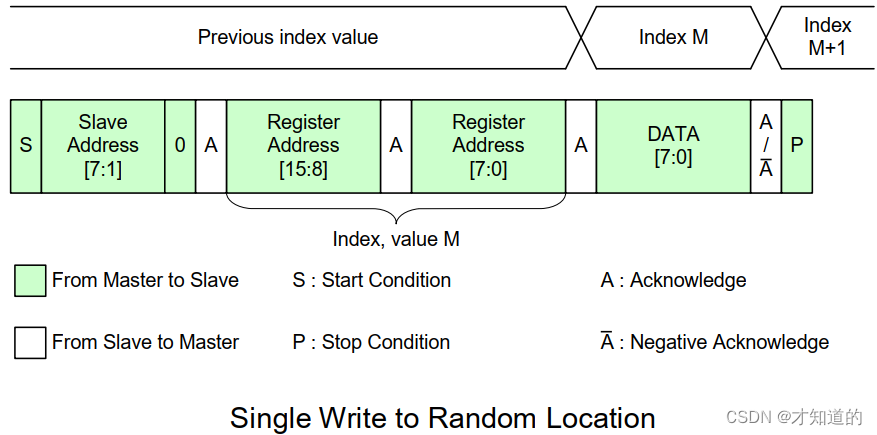

5）向随机位置单次写

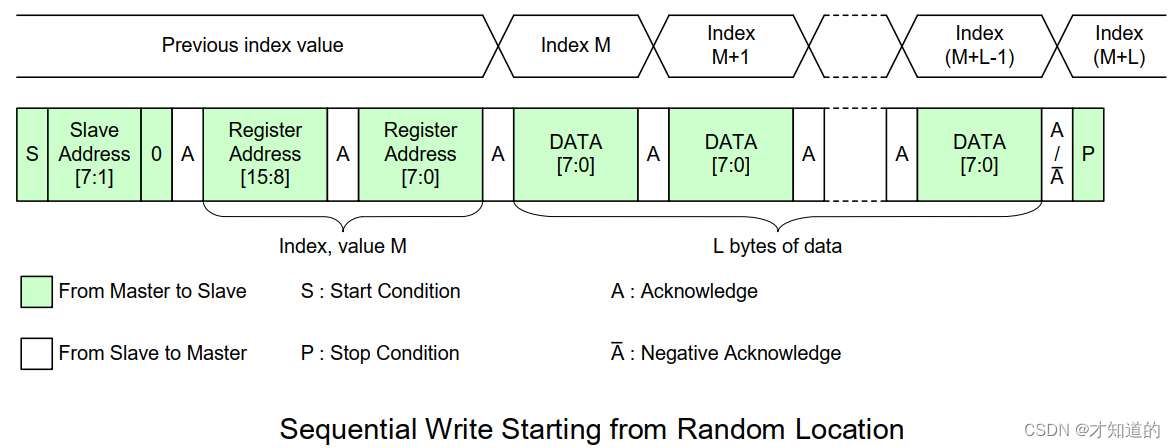

6）向随机位置连续写

八、寄存器映射

该传感器共有 1280 字节(256 × 5)的寄存器，地址从00h到FFh的寄存器组成，分别对应芯片 ID = 02h(写模式)/82h(读模式)、芯片 ID = 03h(写模式)/ 83h(读模式)、芯片 ID = 04h(写模式)/ 84h(读模式)、芯片 ID = 05h(写模式)/85h(读模式)、芯片 ID = 06h(写模式)/ 86h(读模式)。
给空地址赋初值。一些寄存器必须从初始值更改，因此传感器控制端应该能够设置1280字节。
上电复位后需要进行初始值设定。

STANDBY
REGHOLD
XMSTA
SW_RESET
XVSOUTSEL [1:0]
XHSOUTSEL [1:0]

不要对寄存器映射中未列出的地址执行通信，可能会导致操作错误。
在 I2C 通信中，地址：3000h ~30FFh, 3100h ~ 31FFh, 3200h ~ 32FFh, 3300h ~ 33FFh, 3400h ~ 34FFh

具体查阅手册！！

九、读出驱动模式
