OpenRisc-47-or1200的WB模块分析

引言

“善妖善老，善始善终”，说的是无论什么事情要从有头有尾，别三分钟热度。

对于or1200的流水线来说，MA阶段是最后一个阶段，也是整条流水线的收尾阶段，负责战场的清扫工作。比如，把运算指令的运算结果要写到寄存器里，把从内存读来的数据写到寄存器里，如果在前面的流水阶段出现了异常，WB阶段还要负责把异常指令的地址存到寄存器里。总之呢，就是写回寄存器。

本小节，我们就分析一下or1200五级流水线最后一级，也就是WB（write back）。

1，整体结构

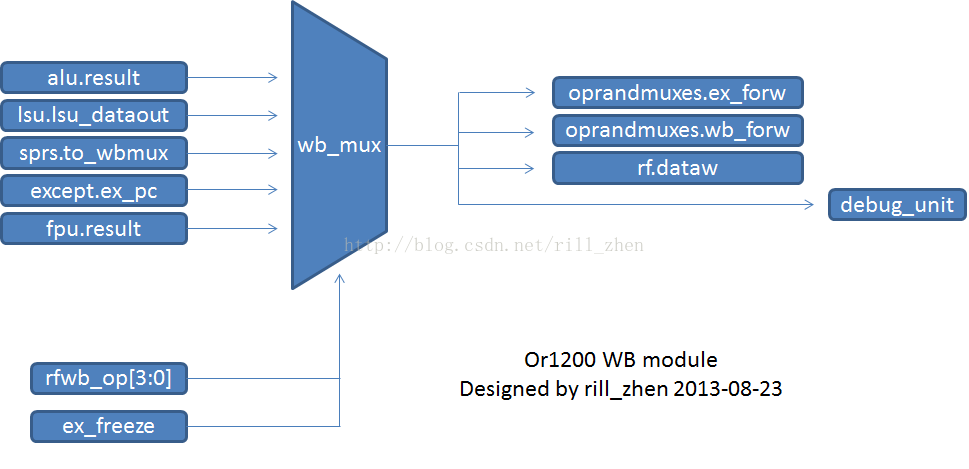

or1200的WB模块，主要包括的rtl文件是or1200_wbmux.v和or1200_rf.v。上面，我们介绍了WB阶段的功能和任务，那么这个模块的整体结构是什么样子的呢？如下所示。

WB模块负责将其他流水阶段的结果写回寄存器堆，而寄存器堆只有一个，所以就需要一个多路选择器（wb_mux）。

wb_mux是一个5选1的多路选择器，指令解码的结果和ex_freeze信号作为多路选择器的选择信号。

需要选择的5路信号分别是：

a，来自运算单元的alu的运算结果和fpu的运算结果（fpu模块，并没有实现）。

b，load指令的处理结果（从内存读来的数据）。

c，异常指令的地址。这个需要说明的是，在采用流水线的cpu结构时，各个流水阶段都可能产生异常，但并不是一旦产生异常后就马上处理，而是把所有流水阶段的异常统一处理，这样才能保证精确异常。

d，来自特殊功能寄存器的数据。

多路选择器的输出：

wb_mux模块的输出，

a，oprandmuxes模块。这个是用作forword的。流水线的forword技术，之前我们曾经介绍过，这里不再赘述。

b，rf模块。这个是显然的，写回阶段，肯定要将数据写回到reg_file里面。

c，调试模块。将输出数据给上述模块的同时，也会送给debug模块，这个是调试单元的需要。

2，wb_mux模块

上面介绍了wb_mux的整体功能，下面我们就是其对应的rtl代码。

module or1200_wbmux(
	// Clock and reset
	clk, rst,
	// Internal i/f
	wb_freeze, rfwb_op,
	muxin_a, muxin_b, muxin_c, muxin_d, muxin_e,
	muxout, muxreg, muxreg_valid
);

parameter width = 32;

//
// Internal wires and regs
//
reg	[width-1:0]		muxout;
reg	[width-1:0]		muxreg;
reg				muxreg_valid;

//
// Registered output from the write-back multiplexer
//
always @(posedge clk or `OR1200_RST_EVENT rst) be
