Uboot（手动，自动）对emmc或nand分区，格式挂载，烧录镜像的原理，以及SD卡固化镜像原理

一、概述：

linux启动分为，emmc，nand，spi norflash，sd卡启动，通过这些介质上烧录的镜像文件（uboot，kernel，fs，data）加载到ddr，启动linux操作系统。关于原理前面文章有详细说明。

之前一直没有明白，产品量产时，sd卡固化镜像的原理，以及uboot里为啥会有mtd，关于分区的代码。以及uboot给内核传参时，会有设置分区大小的命令，读取内核启动内核bootm地址是怎么来的。flash地址0x100000是内核分区的扇区地址，可以写成kernel，0x100000不好记，这个地址随自己实际情况定的。

下面四个设置，解释

1、
setenv bootcmd 'sf probe 0;sf read 0x82000000 0x100000 0x400000;bootm 0x82000000'
//sf probe 0;片选命令，这里选中第0片flash。
//sf read 0x82000000 0x100000 0x400000;从flash地址0x100000处读取长度为0x400000的内容，拷贝至内存的0x82000000地址。
flash地址0x100000是内核分区的扇区地址，可以写成kernel，0x100000不好记

2、
setenv bootargs 'mem=512M console=ttyAMA0,115200 rw rootwait root=/dev/mmcblk0p3 rootfstype=ext4 blkdevparts=mmcblk0:1M(boot),16M(kernel),512M(rootfs),28G(data)'
//rootwait root=/dev/mmcblk0p3 高数内核，rootfs在emmc0 0号设备，p3第3分区
//blkdevparts=mmcblk0:1M(boot),16M(kernel),512M(rootfs),28G(data)，高数内核各个分区的大小，就可以得到偏移量，找到所有分区的位置

3、
setenv bootcmd 'tftp 0x44000000 uImage_hi3559av100_multi-core; bootm 0x44000000'
tftp下载内核到ddr，直接运行启动，不固化，这种是开发调试时用的


4、
mmcdev=1，mmcpart=1，
imx6ull-14x14-evk.dtb中，fdt_addr的定义所示："fdt_addr=0x83000000\0"
loadfdt = fatload mmc 1:1 0x83000000 imx6ull-14x14-evk.dtb
因此loadfdt的作用就是从mmc1的分区1中读取imx6ull-14x14-evk.dtb文件到内存0x83000000处。

uboot启动后，从EMMC中读取zImage镜像文件和设备树文件，然后调用bootz启动Linux kernel
mmc dev 1                                          	//切换到EMMC
fatload mmc 1:1 0x80800000 zImage               	//读取zImage到0x80800000处
fatload mmc 1:1 0x83000000 imx6ull-14x14-evk.dtb  	//读取设备树到0x83000000处
bootz 0x80800000 - 0x83000000


emmc分区如下

root用来设置根文件系统的位置，root=/dev/mmcblk1p2用于指明根文件系统存放在mmcblk1设备的分区2中。
假如有两个emmc设备0,1 分别有两个分区。/dev/mmcblk0p1、/dev/mmcblk0p2、/dev/mmcblk1p1 、/dev/mmcblk1p2

/dev/mmcblkx (x=0~n)表示 mmc设备，而/dev/mmcblkxp 表示mmc设备x的分区号。
/dev/mmcblk1表示EMMC，而/dev/mmcblk1p2表示 EMMC的分区 2。

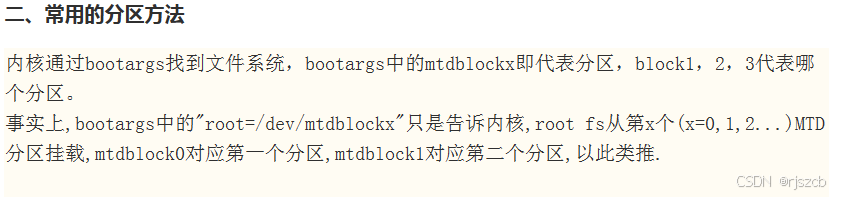

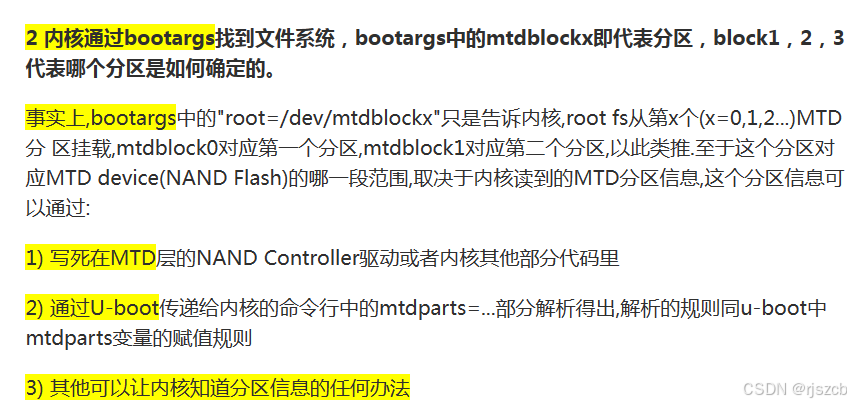

举例：setenv bootargs 'mem=511M console=ttyAMA0,115200 root=/dev/mtdblock2 rootfstype=jffs2 mtdparts=hi_sfc:1M(boot),4M(kernel),11M(rootfs);hinand:436M(nand_ro),40M(nand_rw1),20M(nand_rw2) '

//解释

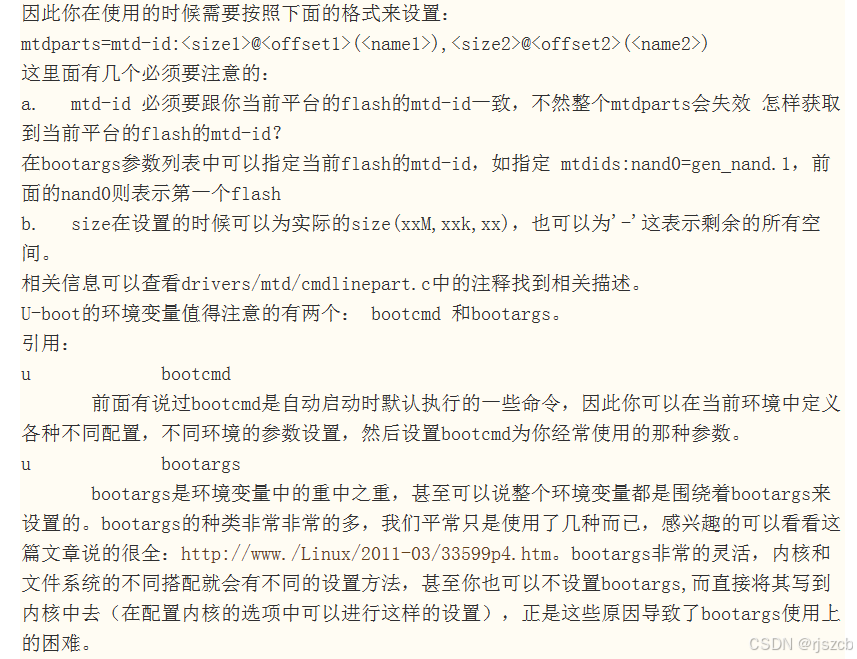

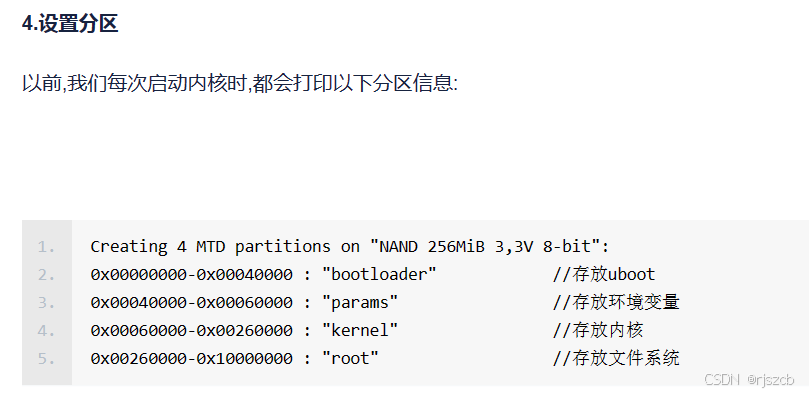

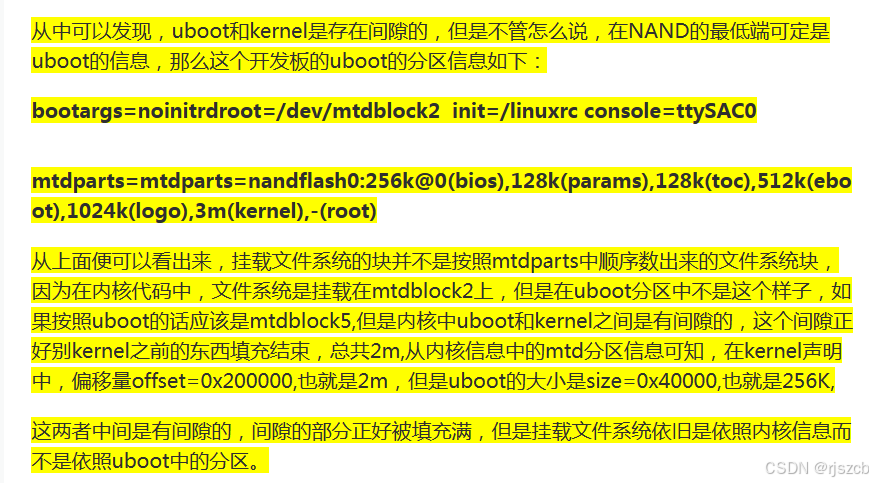

root=/dev/mtdblock2 ，root所在分区，对应下面的11M(rootfs)。hi_sfc:1M(boot),4M(kernel),11M(rootfs);nor flash分成3个区。这里我们把boot,kernel,rootfs镜像文件存储在nor flash的3个分区里。hinand:436M(nand_ro),40M(nand_rw1),20M(nand_rw2) ;nand flash分成3个用户区。

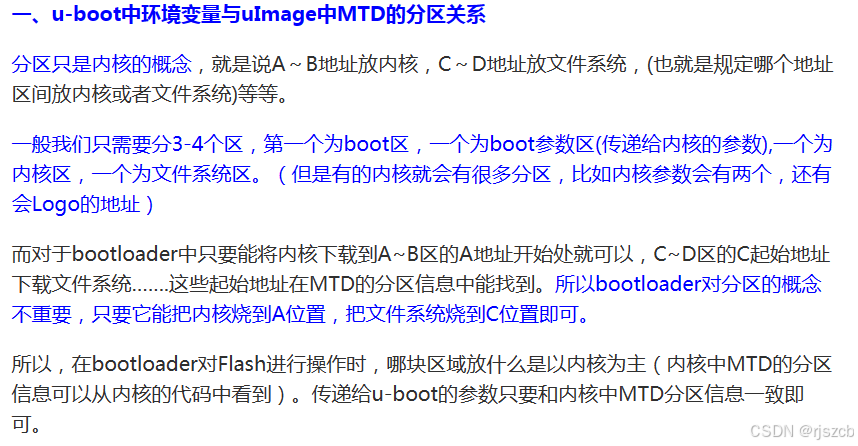

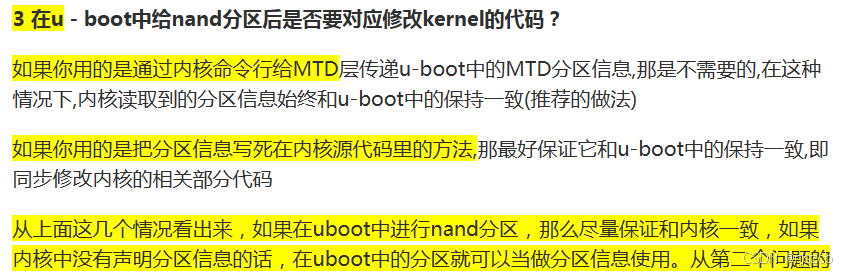

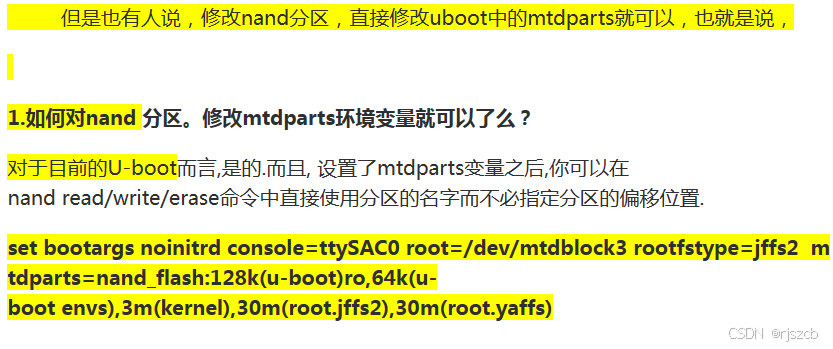

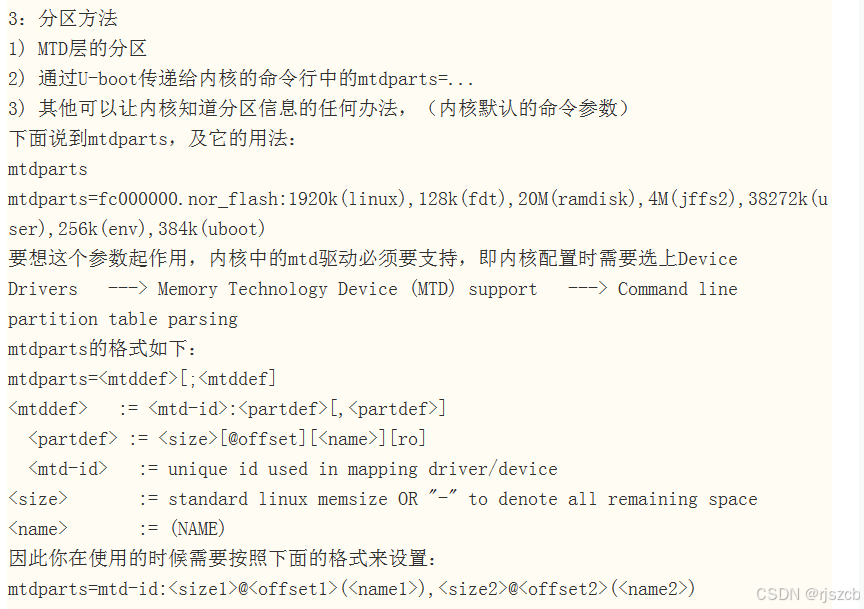

二、分区，本文介绍uboot分为手动，自动对emmc，nand分区

1、uboot环境下，通过命令fdisk，mount，手动对emmc，nand，分区，格式化，挂载，烧录镜像文件。
2、uboot源代码，自动调用命令，对emmc，nand，分区，格式化，挂载，烧录镜像文件。（这种方法适合sd卡固化量产程序）

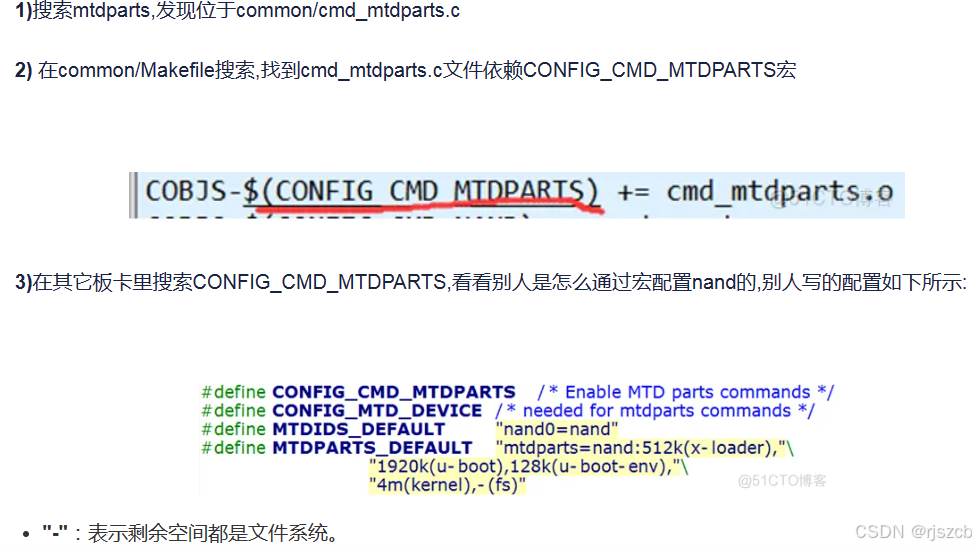

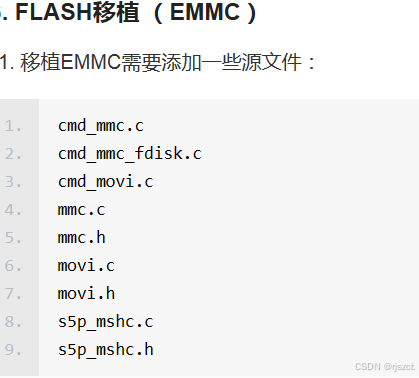

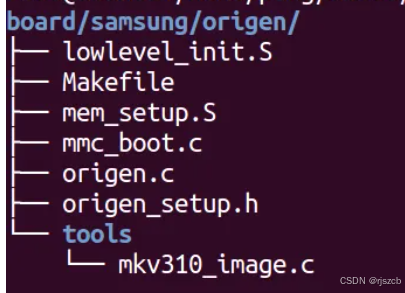

uboot源代码是移植了kernel内核的驱动代码的，关于emmc，nand，是从内核移植过来的。将这些代码移植到uboot，就可以对emmc，nand，sd卡操作了，提供命令格式，也可以直接调用函数，自动分区。uboot启动后，将emmc分区并格式化，uboot下支持fat和ext2的格式，这里用fat格式。这样重启后，进入uboot下，将emmc中的文件load到内存中运行。

三、uboot下，手动对emmc分区，读写文件，烧录镜像文件：

uboot启动后，输入mmc info有mmc的相关信息，输入fdisk -l 能看到/dev/mmcblk0的信息，fdisk命令能对对mmc，nand分区，格式化。
fdisk命令是linux系统的，提供的驱动操作代码，uboot从kernel移植扣过来的，uboot下也是有drvier文件夹的，支持了emmc，nand，sd卡操作的接口。所以fdisk在linux，uboot都可以用。

1、mmc命令介绍
在设备进入u-boot 模式下，输入mmc,可以看到帮助信息，支持的命令：

hisilicon # mmc

有下面这些命令
Usage:
mmc info - display info of the current MMC device
mmc reg [dev] - display register of the current MMC device
mmc read dev addr blk# cnt
mmc write dev addr blk# cnt
mmc erase blk# cnt
mmc rescan
mmc part - lists available partition on current mmc device
mmc dev [dev] [part] - show or set current mmc device [partition]
mmc list - lists available devices
mmc hwpartition [args...] - does hardware partitioning

支持的命令

1：对mmc读操作
mmc read addr blk cnt

2：对mmc写操作
mmc write addr blk cnt

3：对mmc擦除操作
mmc erase blk# cnt

4：重新搜索mmc设备
mmc rescan

5：列出mmc的分区
mmc part - lists available partition oncurrent mmc device

6：查看当前的设备号，或者设置设备号及分区
mmc dev [dev] [part] - show or set currentmmc device [partition]

hisilicon # mmc dev 0
First descriptor is NOT a primary desc on 0:1

switch to partitions #0, OK
mmc0(part 0) is current device


7：显示boot分区号
mmc bootpart [dev] [part] - show or setboot partition

mmc bootpart
显示如下：
Device 3: boot partition 1 is for boot
分析：uboot处于第一个分区


8：列出当前的mmc设备
mmc list - lists available devices

hisilicon # mmc list
hisi-sdhci: 0 (eMMC)



9: 打印一些当前mmc设备的信息
输入：mmcinfo

显示结果：
Device: hisi-sdhci
Manufacturer ID: 45
OEM: 100
Name: SDW32
Tran Speed: 200000000
Rd Block Len: 512
MMC version 5.0
High Capacity: Yes
Capacity: 31268536320
Bus Width: 8-bit DDR
Erase Group Size: 512 KiB
HC WP Group Size: 8 MiB
User Capacity: 29.1 GiB WRREL
Boot Capacity: 4 MiB ENH
RPMB Capacity: 4 MiB ENH


10、mmc list
显示如下：
FSL_USDHC: 0
FSL_USDHC: 1
FSL_USDHC: 2
FSL_USDHC: 3

分析：boot中配置了四个mmc资源,SD卡是2,EMMC是3


11、切换设备
mmc dev 3

显示如下：
mmc3(part 0) is current device

分析：表示当前处于EMMC设备的第0个分区。
注意：当你想从eMMC读取内容的时候，你需要先确定目标内容在哪一个分区。否则读出的内容是错误的。



12、切换某个设备的某个分区
mmc dev 3 1

显示如下：
mmc3(part 1) is current device

分析：设置当前处于EMMC3设备的第1个分区

切换到设备0的0分区
mmc dev 0 0
显示如下：
switch to partitions #0, OK
mmc0(part 0) is current device

分析：切换到mmc0设备的第0个分区



13、显示当前EMMC的所有分区
mmc part

显示如下：
Partition Map for UNKNOWN device 3 – Partition Type: DOS
Partition Start Sector Num Sectors Type
1 16384 	16384 		83
2 32768 	16384 		83
3 49152 	6397952 	5 	Extd
4 6447104 	9150464 	83
5 49153 	3145727 	83
6 3194881 	3145727 	83
7 6340609 	16383 		83
8 6356993 	8191 		83

分析：显示当前EMMC的所有分区，有8个分区，有块地址，扇区地址，大小

2、读取mmc上的数据到内存

mmc read addr blk cnt

参数：
addr： 读取到内存的地址值
blk： 读取block位置，这个位置是mmc相对于0地址的偏移量，是16进制，block单位是512字节
cnt： 读取的block个数，要读取到内存的数据大小，是16进制

例：

mmc dev 3 0
mmc read 0x10800000 600 10

命令分析：表示从mmc上1536×512个字节开始处（1536是ox600的十进制），读取16×512个字节（16的16进制是为10）到内存0x10800000 处

显示结果：
MMC read: dev 3, block # 1536, count 16 … 16 blocks read: OK

结果分析：
我们只能从结果看出来读取成功，但不能确定读取的内容是否正确，所以打印下内存的数据，看是否与mmc中的内容一致

uboot下，内存的使用指令。读取内存，显示数据看是否与mmc中的内容一致

md.b 0x10800000 100

命令分析：打印内存位置0x10800000的100个字节

显示结果：

10800000: b15ecb3c 6f62 746f 6564 616c 3d79 0033 ^.<.bootdelay=3.
10800010: 61626475 6172 6574 313d 3531 3032 0030 baudrate=115200.
1000020: 70696461 7264 313d 3239 312e 3836 312e ipaddr=192.168.1
10800030: 312e3330 7300 7265 6576 6972 3d70 3931 .103.serverip=19
10800040: 2e323631 2e38 2e31 3031 0031 656e 6d74 2.168.1.101.netm
10800050: 73613d6b 3532 2e35 3532 2e35 3532 2e35 ask=255.255.255.

结果分析：
我在mmc位置1536×512的位置储存的是环境变量，与内存打印的一致，读取正确

3、将内存上的数据写入mmc中

mmc write addr blk cnt

参：
addr： 从内存读取的位置
blk： 写入到mmc中block位置，这个位置是mmc的0地址的偏移量，是16进制，block单位是512字节
cnt： 写入到mmc中block个数，要写入的数据大小，是16进制，block单位是512字节

例：

mmc dev 3
mmc write 0x108000000 0 100

命令分析：表示从内存0x108000000的位置上读取256*512的数据(256是100的十进制)到mmc上0的位置处，这里就不举例验证了
mmc上0的位置处是分区表，我把内存上的乱数据写进去后，uboot检测不到分区了

3、擦除指令

mmc erase blk cnt

参数：
blk： 擦除的mmc中block位置，这个位置是mmc的0地址的偏移量，是16进制，block单位是512字节
cnt： 擦除的mmc中block个数，是16进制，block单位是512字节

4、uboot下的，fdisk命令，对emmc，nand，分区，格式化等

fdisk /dev/mmcblk0

上面介绍mmc操作命令，也是可以新建分区的，我们也可以使用fdisk命令来，分区。

fdisk /dev/mmcblk0 是一个在 U-Boot 命令行环境下使用的命令，它用于对 /dev/mmcblk0 设备进行磁盘分区操作。
在 U-Boot 环境中直接运行 fdisk /dev/mmcblk0 会启动一个交互式的磁盘分区界面，允许你创建、删除、修改磁盘分区。

这里是如何在 U-Boot 环境中使用 fdisk 命令的步骤：

连接到目标设备的串行控制台。
重启目标设备进入 U-Boot 命令行模式。
在 U-Boot 提示符下输入 fdisk /dev/mmcblk0。
根据屏幕上显示的提示进行相应的磁盘分区操作。

注意：/dev/mmcblk0 是指你的 SD 卡或其他 MMC 设备。如果你的设备有不同的设备名称，请替换 /dev/mmcblk0
为正确的设备名称。在执行分区操作前，请确保你已经备份了所有重要数据。分区操作可能会导致数据丢失，请谨慎操作。

以下是一个简单的 U-Boot 命令行界面示例，展示了如何使用 fdisk 命令：

1、查看设备分区情况，输入fdisk -l /dev/mmcblk0

显示如下
Device:    /dev/mmcblk0
Idx    		Cyls       Sects    Szi  	Type
0 + 0       0          0    	0 		Empty
1      		255        63       8    	0x0C Win95 FAT32 (LBA)
2 + 0       0          0    	0 		Empty



2、输入fdisk /dev/mmcblk0

显示如下


3、输入m，查看支持的命令格式，分别位a ，b ，c，d 代表什么操作，都列出来了
Command (m for help): m

显示如下
Command action
a toggle a bootable flag
b edit bsd disklabel
c toggle the dos compatibility flag
d delete a partition
l list known partition types
m print this menu
n add a new partition
o create a new empty DOS partition table
p print the partition table
q quit without saving changes
s create a new empty Sun disklabel
t change a partition’s system id
u change display/entry units
v verify the partition table
w write table to disk and exit
x extra functionality (experts only)

做如下实验
1、先P，看看sd卡的分区现状。
3、n，创建分区

1、p看sd卡的分区现状。
Command (m for help):p

显示如下
Partition number (1-4): 1
First cylinder (1-62528, default 1): 1
Last cylinder, +cylinders or +size{K,M,G} (1-62528, default 62528): +1500M


2、n创建分区
Command (m for help): n

显示如下
Command action
e extended
p primary partition (1-4)


3、t指定分区类型，
Command (m for help): t
显示如下
Selected partition 1


4、列出支持的文件系统格式
Hex code (type L to list codes): L

显示如下
0 Empty 24 NEC DOS 81 Minix / old Lin bf Solaris
1 FAT12 39 Plan 9 82 Linux swap / So c1 DRDOS/sec (FAT-
2 XENIX root 3c PartitionMagic 83 Linux c4 DRDOS/sec (FAT-
3 XENIX usr 40 Venix 80286 84 OS/2 hidden C: c6 DRDOS/sec (FAT-
4 FAT16 <32M 41 PPC PReP Boot 85 Linux extended c7 Syrinx
5 Extended 42 SFS 86 NTFS volume set da Non-FS data
6 FAT16 4d QNX4.x 87 NTFS volume set db CP/M / CTOS / .
7 HPFS/NTFS 4e QNX4.x 2nd part 88 Linux plaintext de Dell Utility
8 AIX 4f QNX4.x 3rd part 8e Linux LVM df BootIt
9 AIX bootable 50 OnTrack DM 93 Amoeba e1 DOS access
a OS/2 Boot Manag 51 OnTrack DM6 Aux 94 Amoeba BBT e3 DOS R/O
b W95 FAT32 52 CP/M 9f BSD/OS e4 SpeedStor
c W95 FAT32 (LBA) 53 OnTrack DM6 Aux a0 IBM Thinkpad hi eb BeOS fs
e W95 FAT16 (LBA) 54 OnTrackDM6 a5 FreeBSD ee GPT
f W95 Ext’d (LBA) 55 EZ-Drive a6 OpenBSD ef EFI (FAT-12/16/
10 OPUS 56 Golden Bow a7 NeXTSTEP f0 Linux/PA-RISC b
11 Hidden FAT12 5c Priam Edisk a8 Darwin UFS f1 SpeedStor
12 Compaq diagnost 61 SpeedStor a9 NetBSD f4 SpeedStor
14 Hidden FAT16 ❤️ 63 GNU HURD or Sys ab Darwin boot f2 DOS secondary
16 Hidden FAT16 64 Novell Netware af HFS / HFS+ fb VMware VMFS
17 Hidden HPFS/NTF 65 Novell Netware b7 BSDI fs fc VMware VMKCORE
18 AST SmartSleep 70 DiskSecure Mult b8 BSDI swap fd Linux raid auto
1b Hidden W95 FAT3 75 PC/IX bb Boot Wizard hid fe LANstep
1c Hidden W95 FAT3 80 Old Minix be Solaris boot ff BBT
1e Hidden W95 FAT1



5、选择6，类型的格式
Hex code (type L to list codes): 6

显示如下
Changed system type of partition 1 to 6 (FAT16)
这样就分好了第一个分区，并且指定了分区为fat16

6、如下p查看一下
Command (m for help): p

显示如下
Disk /dev/mmcblk0: 2048 MB, 2048917504 bytes
4 heads, 16 sectors/track, 62528 cylinders
Units = cylinders of 64 * 512 = 32768 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk identifier: 0x6f20736b

Device Boot Start End Blocks Id System
/dev/mmcblk0p1 1 48001 1536024 6 FAT16




7、好了，把分区信息写入磁盘。
Command (m for help): w

显示如下
The partition table has been altered!
Calling ioctl() to re-read partition table.
WARNING: If you have created or modified any DOS 6.x
partitions, please see the fdisk manual page for additional
information.
Syncing disks.

**5、对分区格式化为fat16 的命令 mkdosfs **

输入命令，mkdosfs /dev/mmcblk0p1，上面其实有格式化的选项，但是也可以用这个命令格式化

看一下格式化后的

fdisk -l

显示如下
Disk /dev/mmcblk0: 1920 MB, 1920991232 bytes
4 heads, 16 sectors/track, 58624 cylinders
Units = cylinders of 64 * 512 = 32768 bytes
Device Boot Start End Blocks Id System
/dev/mmcblk0p1 1 58624 1875960 6 FAT16

分区完成后，就可以对指定分区烧录uboot，kernel，fs，data分区了。这里不演示了，别的文章，有说如何写nand，emmc文件的。

6、linux下，把emmc分区挂载在一目录下，就可以访问到这个分区了
linux系统后，就可以挂载分区了，当然kernel启动是不需要挂载分区的，uboot启动后，会读取emmc的kernel分区，镜像文件，到ddr，并告诉kernel，ddr启动地址，然后解压启动。kernel启动完后，最后挂载分区时，是需要mount分区的，才能访问到分区文件。 uboot root=/dev/mmcblk0p3 rootfstype=ext4，告诉内核rootfs在哪个分区，什么类型。

如下mount /dev/mmcblk0p1 /vm1这种，mmcblk0p1 是没有烧录镜像的，否则挂载写了文件，保存了会破坏掉分区uboot的，如果不是玩，是不允许这么玩的，kernel启动后，应该也是不允许这么挂载uboot分区，mmcblk0p1应该是uboot分区。

mount /dev/mmcblk0p1 /vm1
这样就可以将文件拷贝到/vm下，这里新建了一txt文件，并输入内容，重启后在uboot下查看emmc中是否有改文件。

~ # cd vm
/vm # ls
/vm # vi a.txt

往a.txt文件，写内容
11111111111111111111111111111111111111111111
0000000000000000000000000000000000000000000
11111111111111111111111111111111111111111111
00000000000000000000000000000000000000000000

7、reboot重启后进入uboot下，查看mmc设备的文件

mmc list

Octeon MMC/SD0: 0

用fatls命令查看mmc下的文件信息，可以看到有linux下建的a.txt文件

fatls mmc 0
181 a.txt
1 file(s), 0 dir(s)

fatload 将mmc中a.txt load到内存中

fatload mmc 0 30000000 a.txt

显示如下
reading a.txt
181 bytes read


查看内存信息
md 30000000 //查看内存3000000地址信息。

显示结果如下
30000000: 31313131 31313131 31313131 31313131
30000010: 31313131 31313131 31313131 31313131 1111111111111111
30000020: 31313131 31313131 31313131 0a303030 111111111111.000
30000030: 30303030 30303030 30303030 30303030 0000000000000000
30000040: 30303030 30303030 30303030 30303030 0000000000000000
30000050: 30303030 30303030 0a313131 31313131 00000000.1111111
30000060: 31313131 31313131 31313131 31313131 1111111111111111
30000070: 31313131 31313131 31313131 31313131 1111111111111111
30000080: 31313131 310a3030 30303030 30303030 11111.0000000000
30000090: 30303030 30303030 30303030 30303030 0000000000000000
300000a0: 30303030 30303030 30303030 30303030 0000000000000000
300000b0: 30300a0a 0a000000 00000000 00000000 00…
300000c0: 00000000 00000000 00000000 00000000 …
300000d0: 00000000 00000000 00000000 00000000 …
300000e0: 00000000 00000000 00000000 00000000 …
300000f0: 00000000 00000000 00000000 00000000 …

可以看到就是a.txt的内容，说明emmc内容写入成功。

三、uboot下，自动对emmc分区，读写文件，烧录镜像文件：

所以是不是自动分区，就是写死在uboot里，mtdparts，uboot在ddr起来后，就可以根据这份表，自动进行分区，并读取外插入的sd卡，烧录uboot，kernel，fs到对应的分区。我有一篇文章写了linux，python写烧录分区的，是根据一份dts配置表生产的，根据这个文件，来分区，并烧录的，这篇文章不公开。

3、无设备树内核情况

１、内核分区表

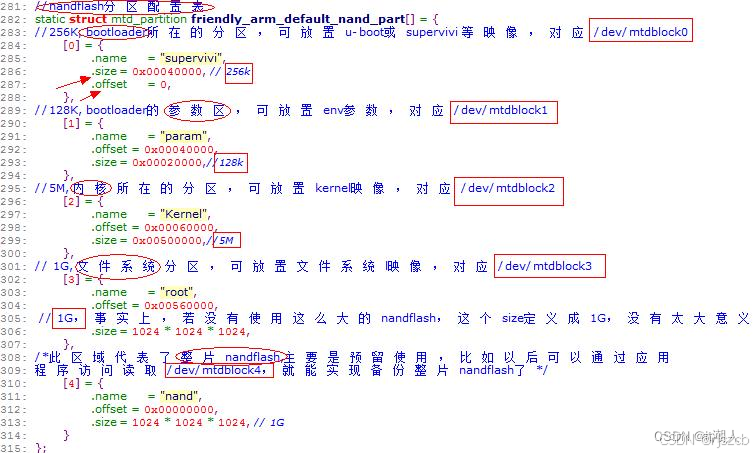

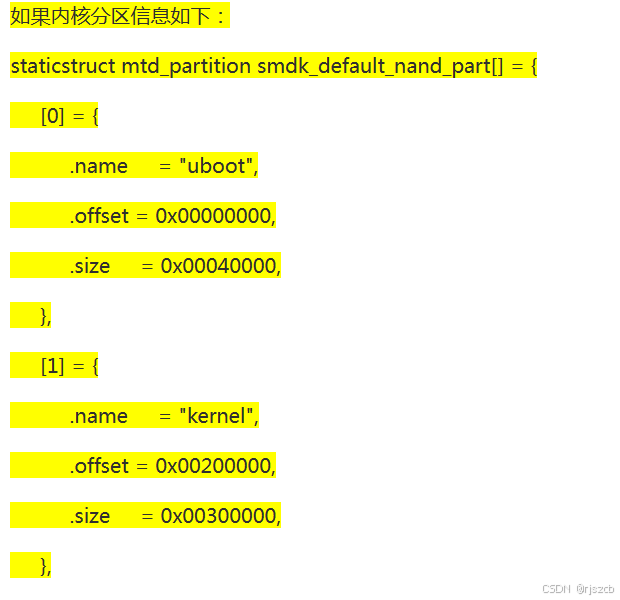

在kernel源码的arch/arm/mach-s3c2440/mach-mini2440.c里有如下flash分区配置表：

U-Boot分区的实现细节‌

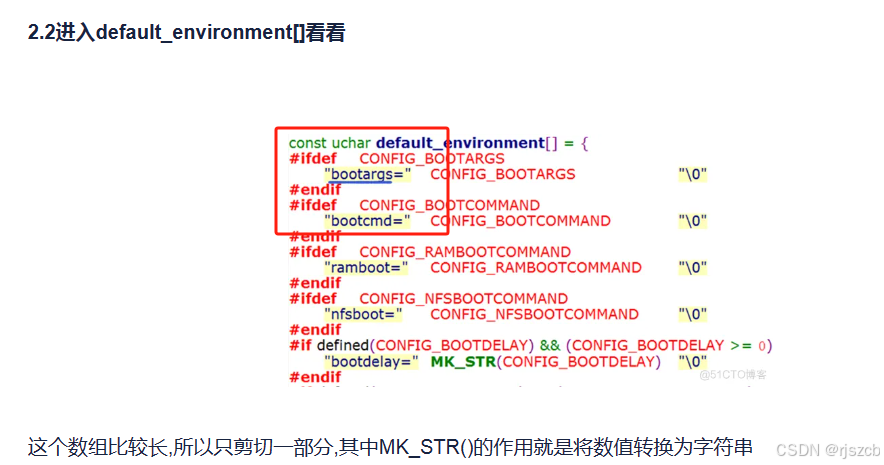

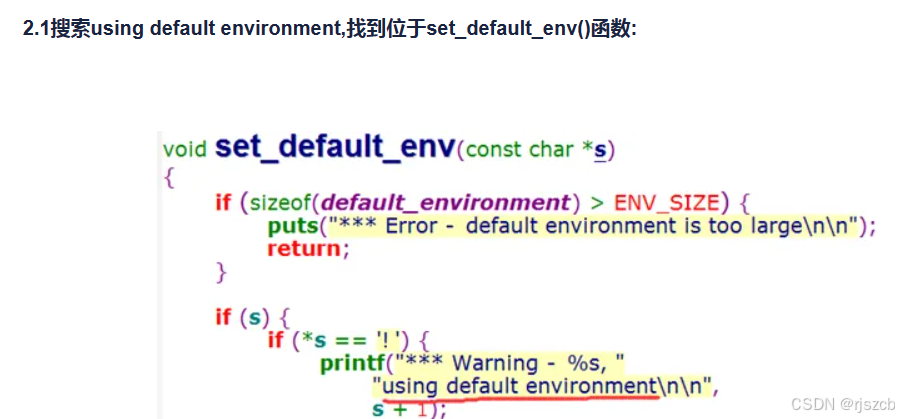

实现U-Boot分区功能主要通过run_command函数和mtdparts命令来完成。首先，通过初始化环境变量和
解析mtdparts命令来实现分区的具体配置。mtdparts在uboot源码里可以写死在bootarg，烧录固化时，
根据这个来分区固化，不是bootarg传参得来的。

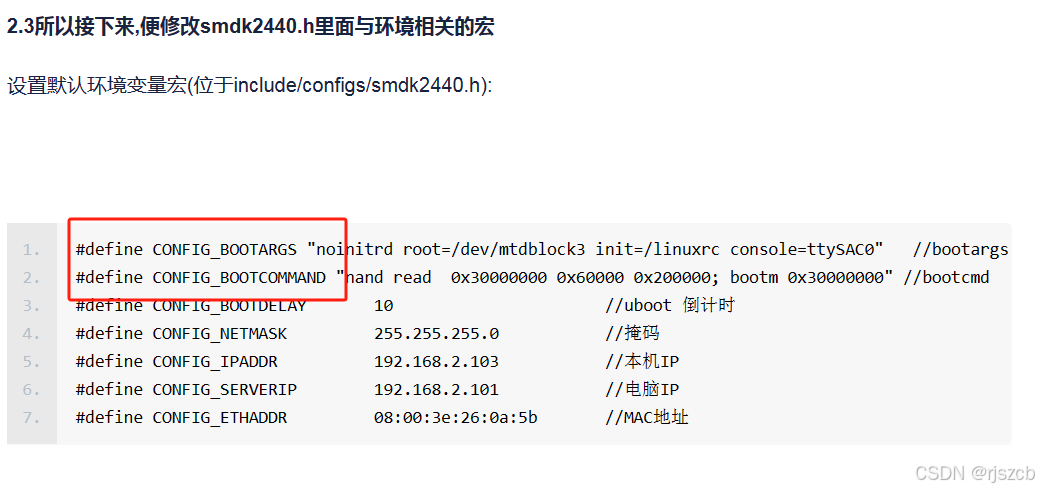

例如

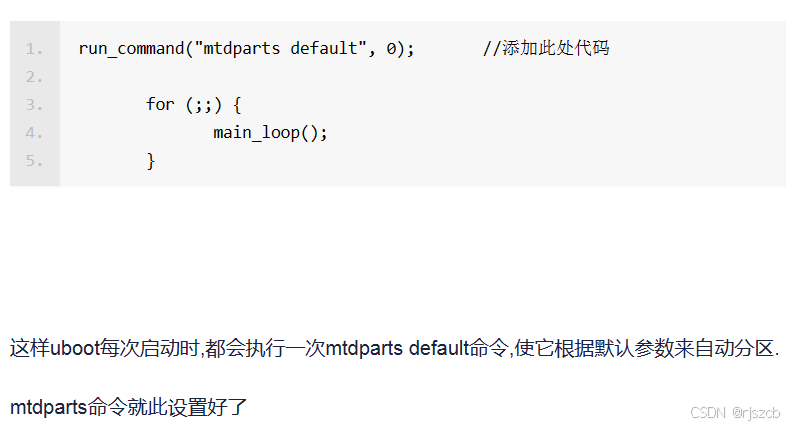

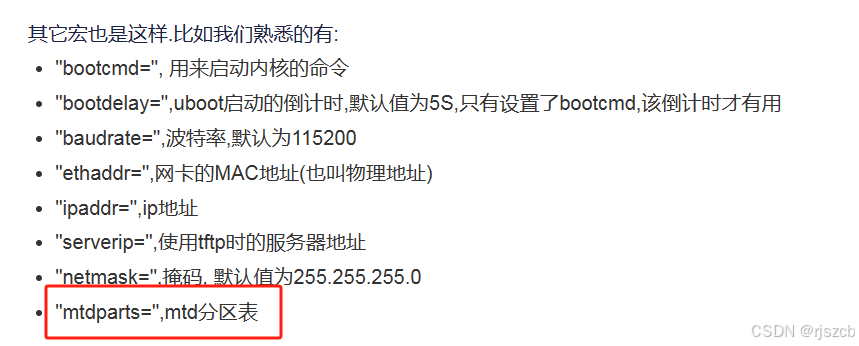

执行run_command("mtdparts default", 0)

可以实现分区功能，这个命令位于Cmd_jffs2.c文件中。通过这种方式，U-Boot能够有效地管理存储设备的不同分区‌。

要写把镜像文件读取到ddr、有可能是usb写到ddr，如果是sd卡固化，就是去读取sd卡的分区镜像文件。如果是开发板，调试
通过usb，或网线，tftp的方式下载的。这种不能大批量生产。

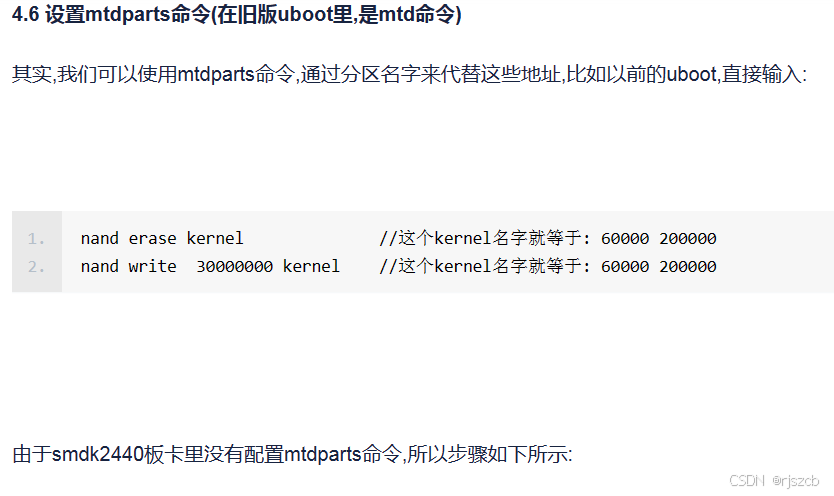

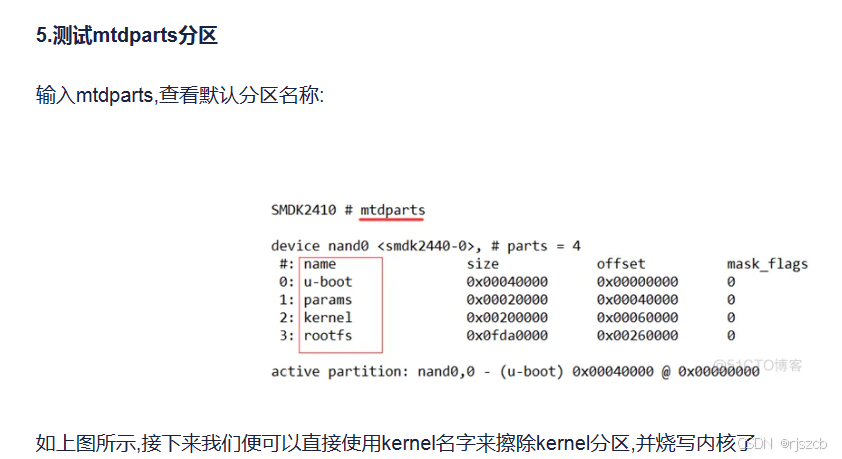

然后就可以这样调命令，自动写了

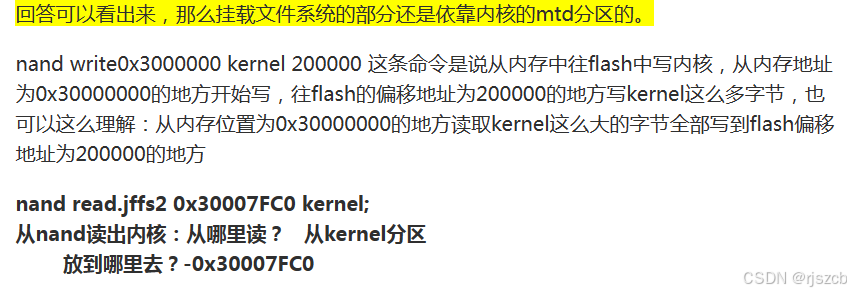

nand erase bootloader				//擦除bootloader分区
nand write 30000000 bootloader

tftp 30000000 uImage			//学习调试时，tftp网线下载到ddr，下载kernel uImage到ddr
nand erase kernel				//擦除kernel分区
nand write 30000000 kernel

若分区没有成功，可能导致内核启动失败。这可能是内核中的相应驱动没有去解析这个设备树的分区导致的。

原来的代码

mtd_device_parse_register(mtd, NULL, 0, NULL, 0);

修改后的代码

static const char *part_probe_types[]
 = { "cmdlinepart", "ofpart", "ofoldpart", NULL };

struct mtd_part_parser_data ppdata;

if (pdev->dev.of_node)
    ppdata.of_node = pdev->dev.of_node;

mtd_device_parse_register(mtd, part_probe_types, &ppdata, NULL, 0);

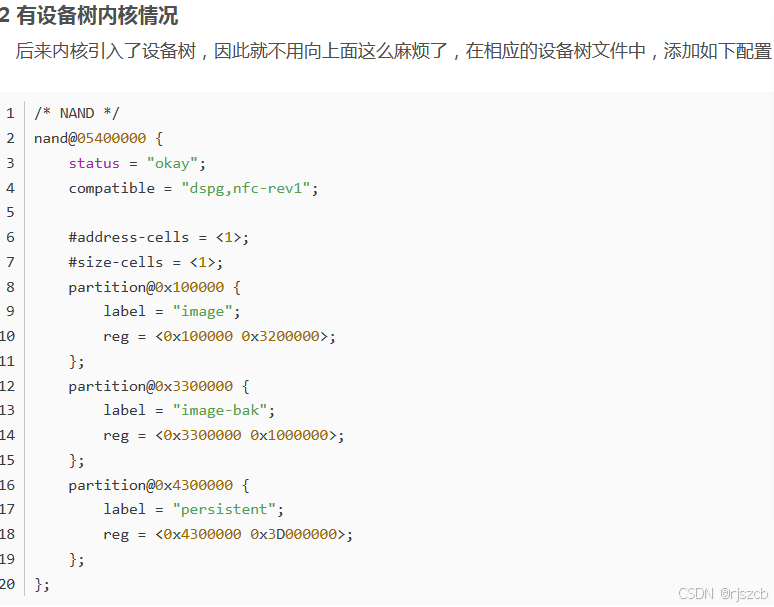

如上面dts分区配置表，我多篇文章提到，新版本内核，有dts，分区配置表，根据这份表，指导内核进行启动，同时，会生出一个文件，指导python脚本写的工具，通过usb完成烧录。别的芯片商怎么做我不知道，我做的项目只看到配置这样一份文件，应该也会搞到uboot里去，uboot启动时，也会根据这份文件，来调用上面mmc分区指令，或代码函数，来完成分区，烧录的。dts代替写死在uboot代码，现在新版本配置相关应该都是dts文件。我项目开发的是时候，芯片商提供的uboot，bootargs没有前面那样传各个分区的地址，大小，应该是dts这种方式，来分区的。

最后总结
最后总结
sd卡固化程序，烧录镜像，应该是在uboot写死了，然后读取uboot到ddr运行，uboot根据这份表，调用相关指令来，来进行分区的，自动调用nand wrie mmc wrire写入nand，emmc的。

具体操作不想深究，没意思，我又不搞这玩意，还是我前面写的人生感悟，我的目的是攥钱，不是为了好玩，实际上不好玩，也许这辈子，都不会去芯片公司，写这种动，知道点皮毛究可以了。

还有一种是芯片商，提供的python脚本，linux下，make creat bsp，就会烧录程序，文中有说到原理。大概就是那么回事。也不管了。
