Quartus中如何找回画电路图时的工具栏

我们在利用Quartus设计电路图时，会经常用到旁边的工具栏，但是有时候我们会由于误操作将工具栏给隐藏了，这时候该怎么还原呢？

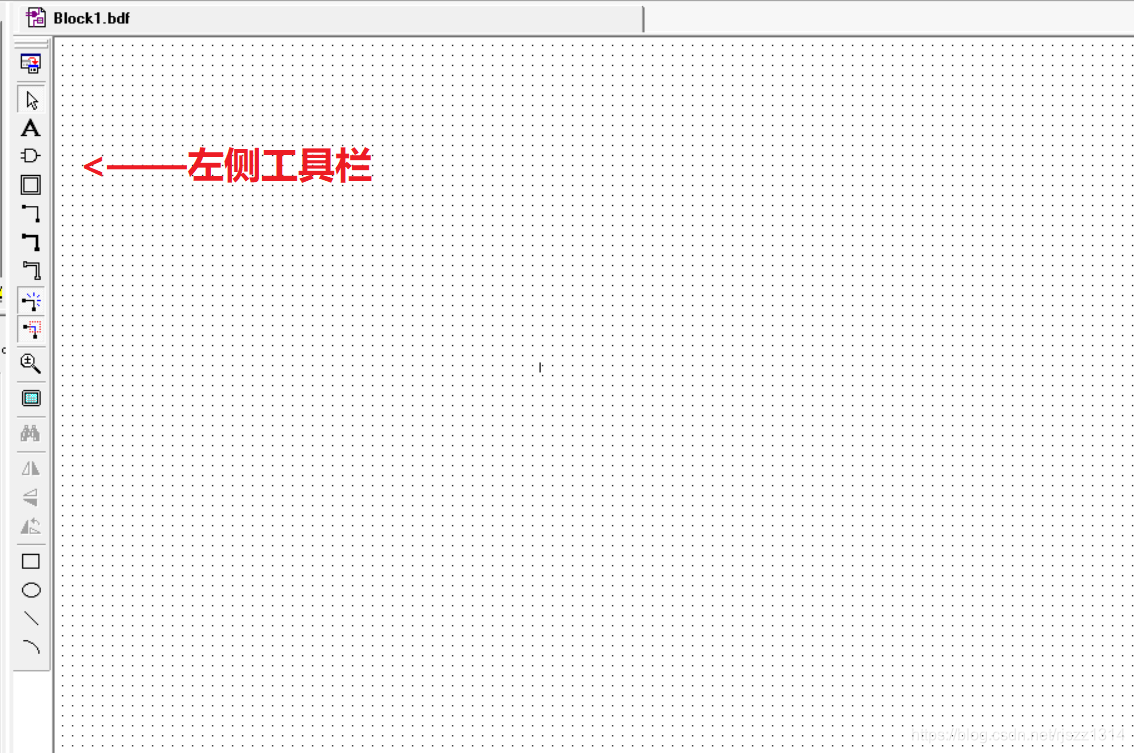

画图界面的默认显示

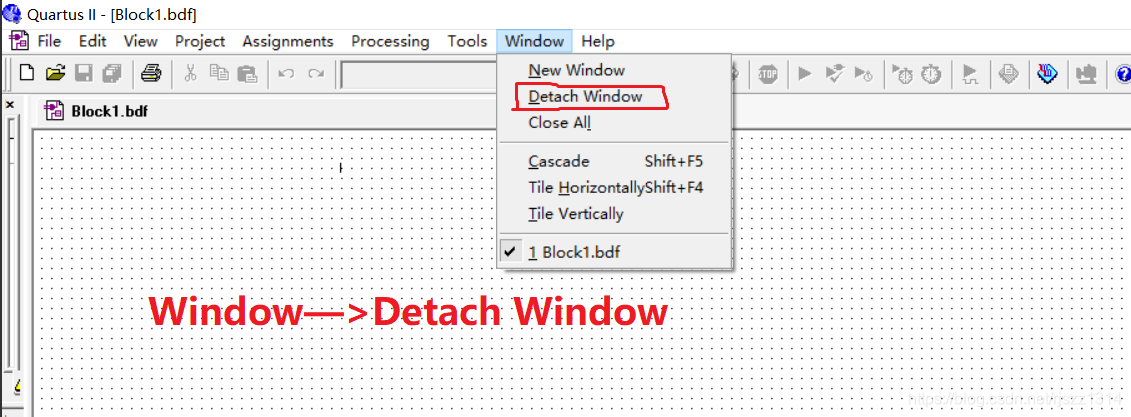

1.我们先进入Window窗口，点击Detach_Window,将画图界面分离出来
分离窗口

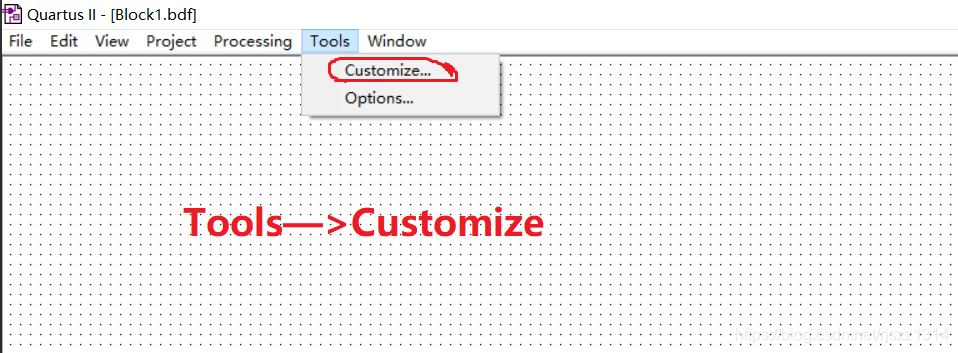

2.在分离的界面上点击Tools—>Customize
在这里插入图片描述

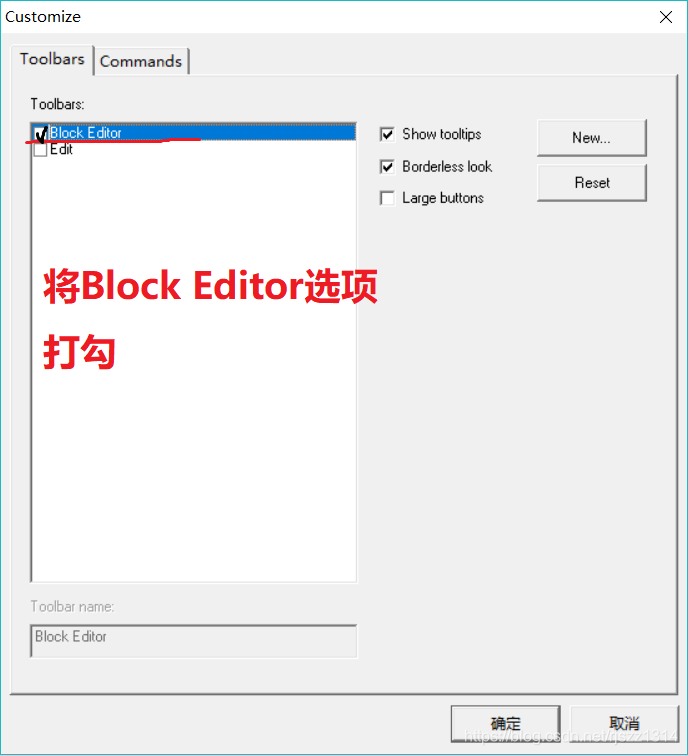

3.在Block Editor前面打勾
在这里插入图片描述

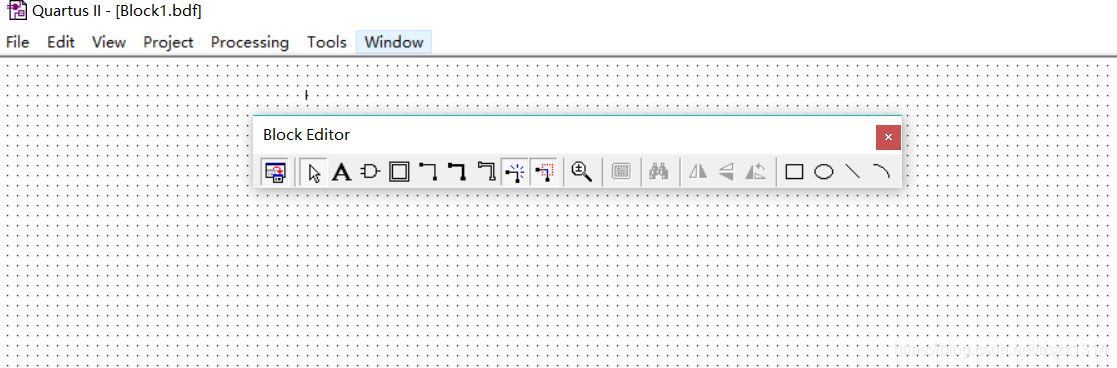

4.大功告成，我们的编辑栏回来啦
在这里插入图片描述
然后拖动编辑栏便可以放到任意位置，在靠近左边时，会自动进入
