基于Pytorch的图卷积网络GCN实例应用及详解

一、图卷积网络GCN定义

图卷积网络GCN实际上就是特征提取器，只不过GCN的数据对象是图。图的结构一般来说是十分不规则，可以看作是多维的一种数据。GCN精妙地设计了一种从图数据中提取特征的方法，从而让我们可以使用这些特征去对图数据进行节点分类（node classification）、图分类（graph classification）、边预测（link prediction）和获得图的嵌入表示（graph embedding），用途十分广泛。

二、图卷积网络GCN的原理

博主学习图卷积网络主要参考下面两篇深入浅出的好文章：
第一篇参考文章：点击打开《一文读懂图卷积GCN》文章
第二篇参考文章：点击打开《最通俗易懂的图神经网络（GCN）原理详解》文章
阅读上面两篇文章需要理解图的定义、图相关矩阵的定义（邻接矩阵、度矩阵、拉普拉斯矩阵、稀疏矩阵COO）、图卷积的通式或者公式的推导发展及意义。

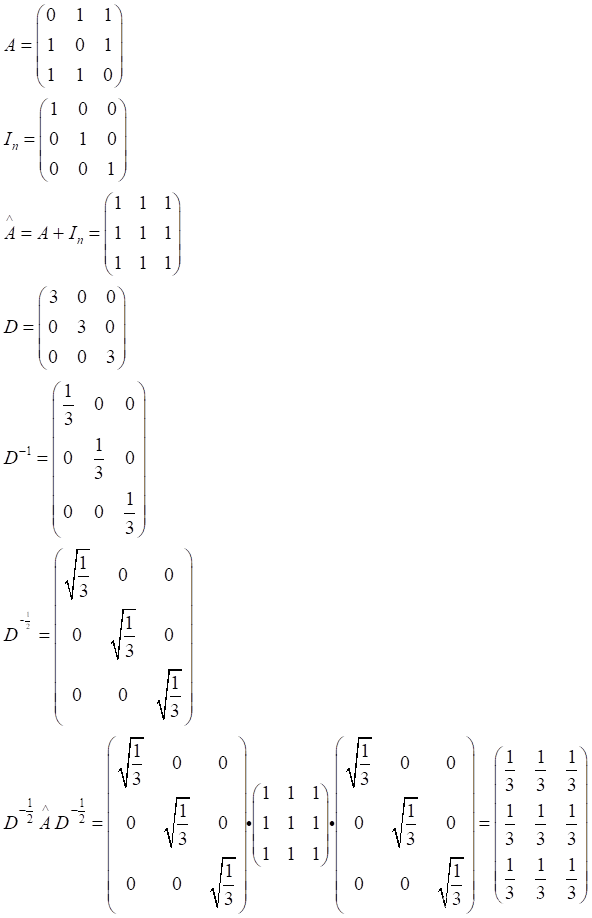

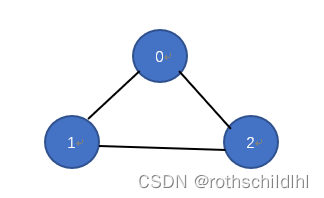

若阅读完两篇文章公式推导大家还对 邻接矩阵的归一化操作，通过对邻接矩阵两边乘以节点的度开方然后取逆得到 这个知识点“一知半解”，那么请看下面博主就图卷积网络GCN公式进行举例计算，以此帮助有需要的小伙伴理解，理解的可以选择跳过。

归一化操作目标：对称且归一化的矩阵简单来说就是让矩阵的每一行都相加为1。

三、图卷积网络GCN实现前期准备

PyTorch Geometric （简称PYG）中设计了一种新的表示图数据的存储结构，也是 PyTorch Geometric中实现的各种方法的基本数据形式。GCN在PyTorch Geometric中有已经封装好的模型（当然大家也可以自己用python代码根据GCN的实现原理自己搭建模型，那么可以不使用PYG自带模型），因此可以直接导包再根据自己的数据集或者PyTorch Geometric自带的数据集（如Cora、ENZYMES等）去实现节点分类（node classification）、图分类（graph classification）、边预测（link prediction）和获得图的嵌入表示（graph embedding）等这些案例。

下载编辑器和配置程序运行环境：点击打开《基于Windows中学习Deep Learning之搭建Anaconda+Pytorch（Cuda+Cudnn）+Pycharm工具和配置环境完整最简版》文章
下载PyTorch Geometric包：点击打开《基于Pytorch中安装torch_geometric简单详细完整版》文章
PyTorch Geometric包使用的官方文档：点击打开PyTorch Geometric使用介绍官方网页

四、图卷积网络GCN实现案例分析

首先PYG自带的数据集网上的资料和代码很多，大家第一次练手博主认为可以选择PYG自带的数据集，如Cora等，并且训练预测的结果也是非常不错的，大家理解代码也是极好的，给用户体验感受非常不错，因此博主强烈的推荐一篇文章大家可以去试试：点击打开《[PyG] 1.如何使用GCN完成一个最基本的训练过程(含GCN实现)》文章。但是另一种情况是用户需要用自己的数据集（比如mat文件）通过图卷积网络GCN去实现一些图预测等目的，所以博主通过大量阅读理解和总结，提供一个已经实现的用自己的数据集去跑GCN模型以实现图预测的案例给大家做个参考。

案例目的是构造图卷积网络模型训练后进行图片二分类（0和1）预测。

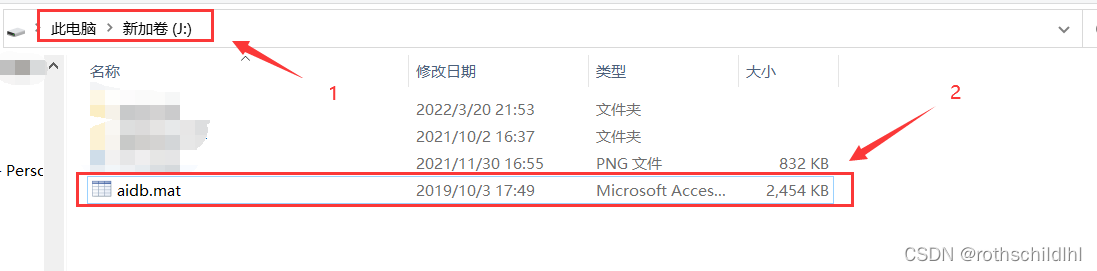

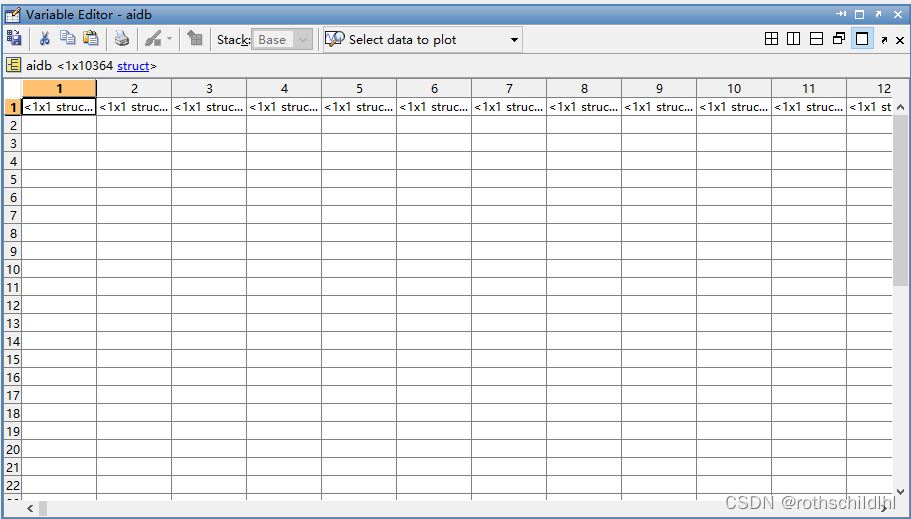

mat文件数据集（MATLAB的专属文件）的导入和构造，博主已有的数据集存放在J盘以aidb.mat文件形式保存下来。

在这里插入图片描述

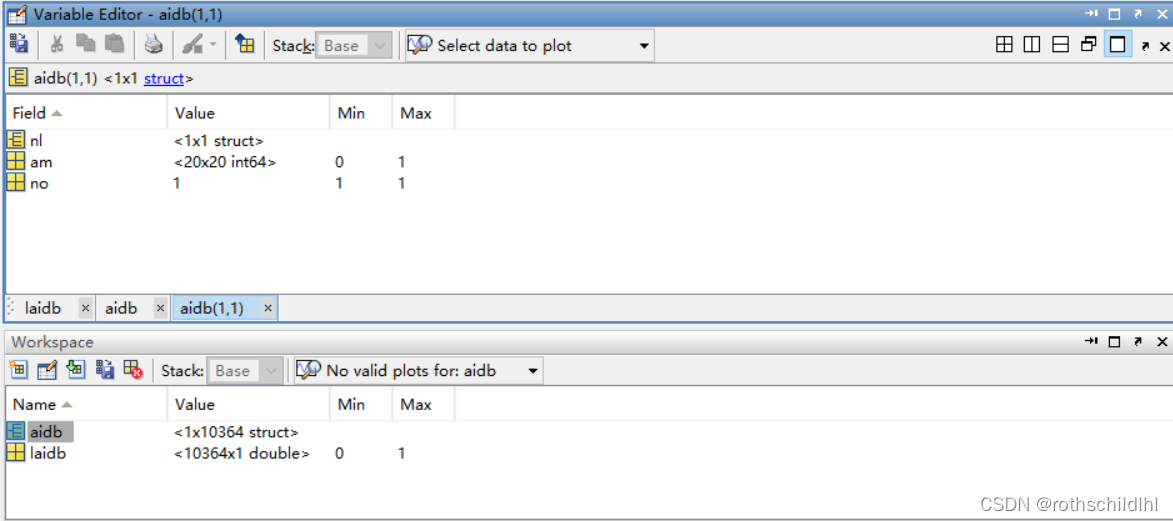

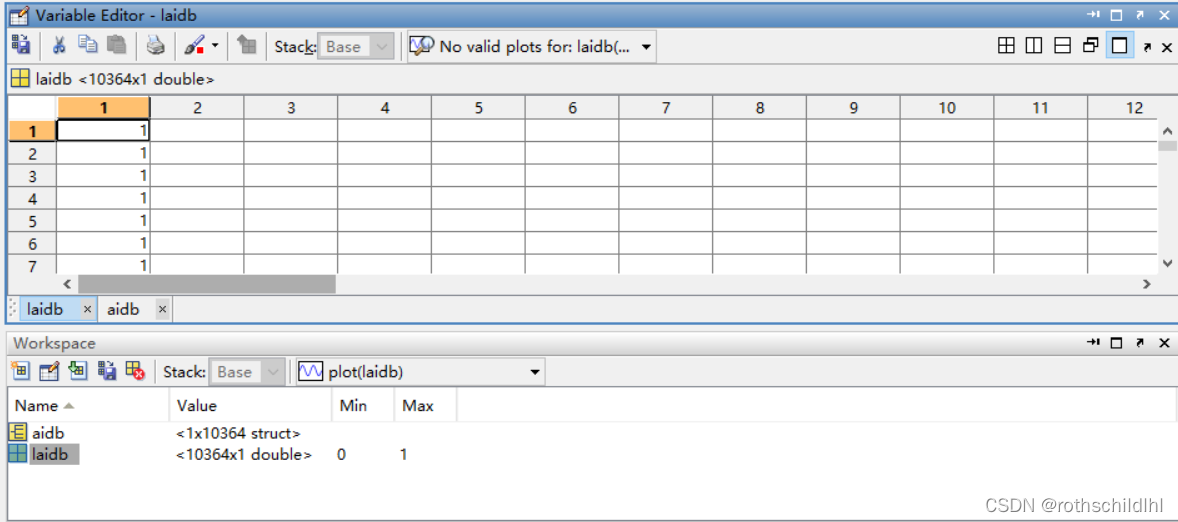

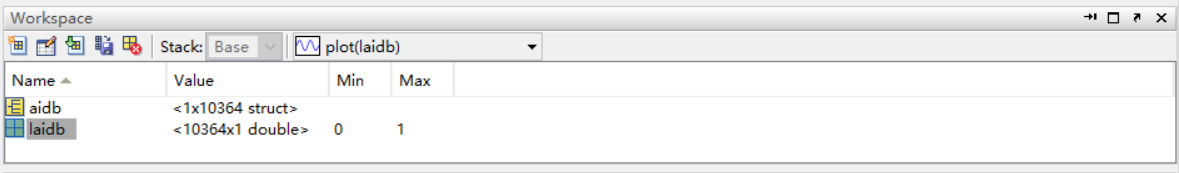

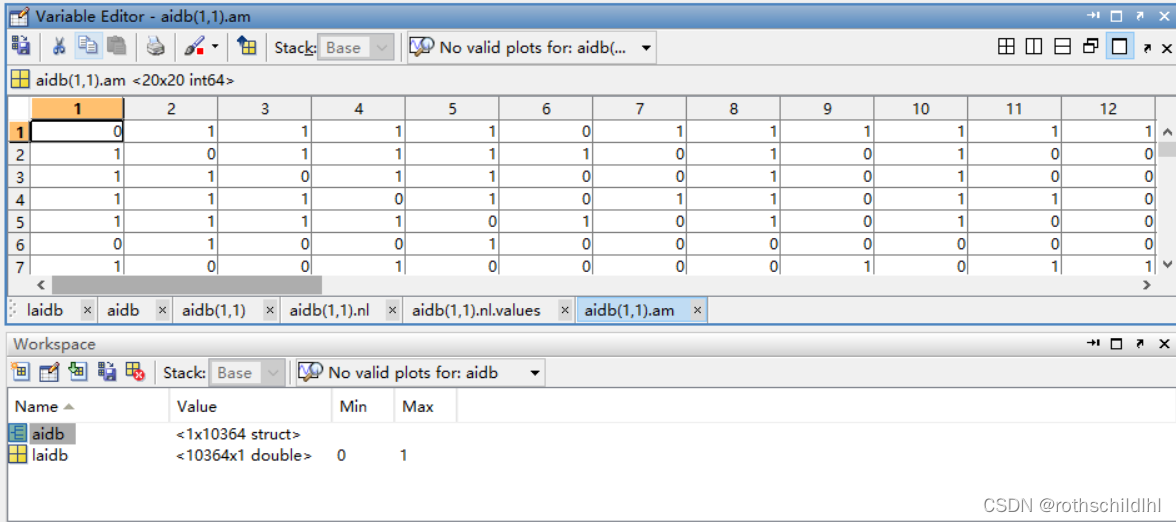

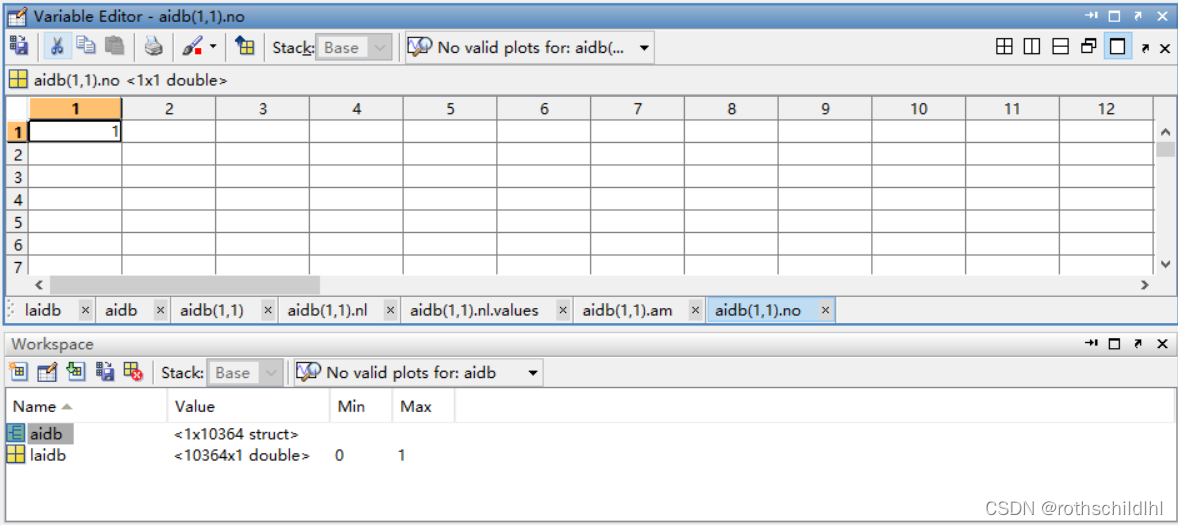

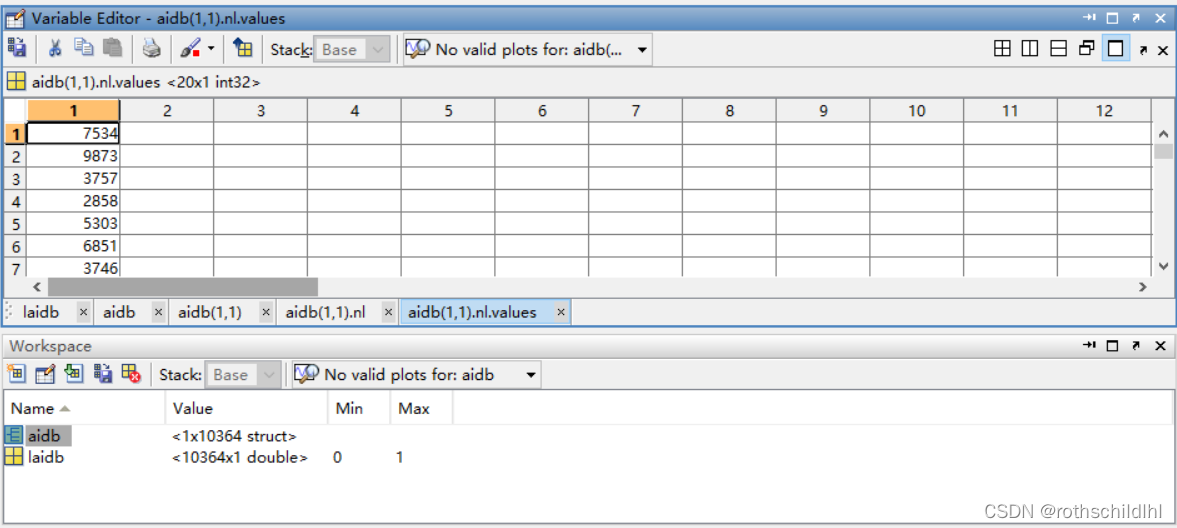

aidb.mat文件数据结构如下图。aidb 是一个数据结构体（struct），包含10364个子结构体（struct），每个子结构体（struct）表示一张图，每张图又包含 nl、am 和 no；nl 表示节点及特征，维度是[20,1]；am 表示节点之间的邻接矩阵，维度是[20,20]；no 表示图片序号，维度是[1] 。laidb 表示所有图片的分类，结果是0或1，总共有10364张图，维度是[10364] ，注意：每张图的维度是[1] 。

在这里插入图片描述

import numpy as np
import torch
import torch.nn.functional as F
from torch_geometric.nn import GCNConv
import mat4py
import scipy.sparse as sp
from torch_geometric.data import Data
import torch_geometric.nn as pyg_nn
from torch_geometric.data import DataLoader
import warnings
warnings.filterwarnings("ignore", category=Warning)

# 数据集读取
data = mat4py.loadmat('J:/aidb.mat') # 读取数据集mat文件数据
laidb = data['laidb'] # 图标签（0和1），输出为list数据类型
aidb = data['aidb'] # 图数据，list数据类型
nl = aidb['nl'] # 节点及节点特征，[20,1]
am = aidb['am'] # 节点和边的邻接矩阵[20,20]
# no = aidb['no'] # 图的编号，也就是第几张图
dataset = [] # data数据对象的list集合
for i in range(len(laidb)):
    # 数据转换
    # 邻接矩阵转换成COO稀疏矩阵及转换
    # am = np.array(am[i])  # 无所谓，list先转换成numpy
    edge_index_temp = sp.coo_matrix(am[i])
    indices = np.vstack((edge_index_temp.row, edge_index_temp.col))
    edge_index = torch.LongTensor(indices)

    # 节点及节点特征数据转换[20,1]
    x =
