概述
在之前的文章小编就讲过,在小编的字典中,调试能力的重要性是要强过开发设计能力的。关于调试为何如此重要等等,这里就不再过多的赘述了。
注意
★环境:vxWorks<6.9.4> workbench<3.3.5>
操作
创建应用工程

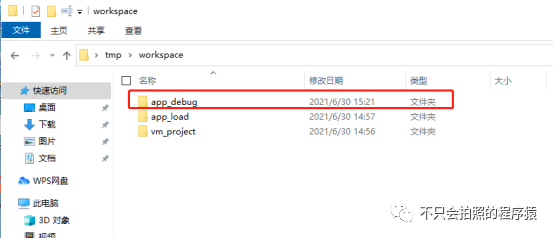

1. 新建工程文件夹。
![]()

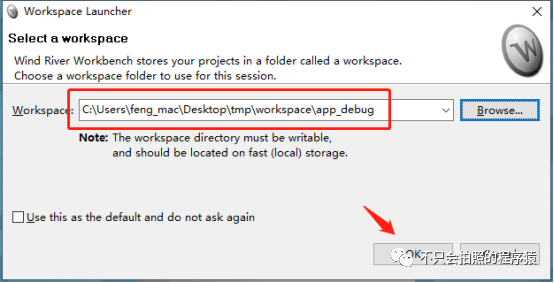

2. 启动workbench,选择工程目录,然后点击OK。
![]()

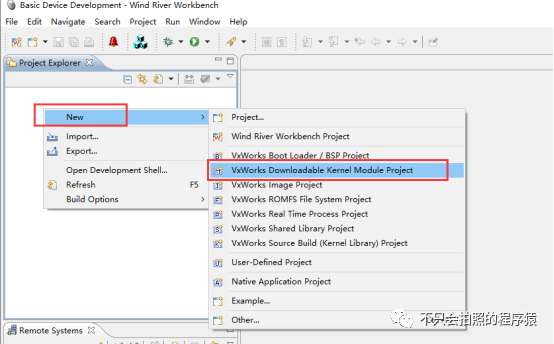

3. 在Project Explorer窗口空白处右键,选择New->VxWorks Downloadable Kernel Module Project。
![]()

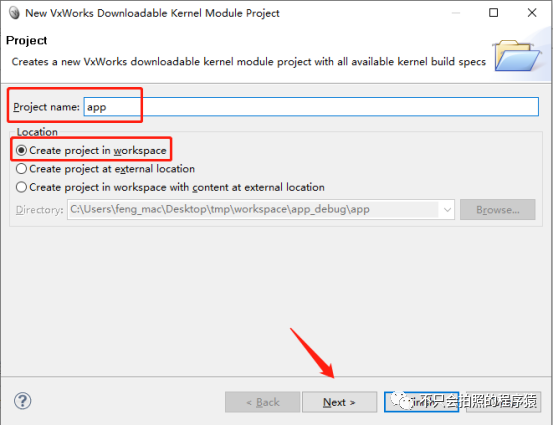

4. 输入Project name,选择Create project in workspace,然后点击Next。
![]()

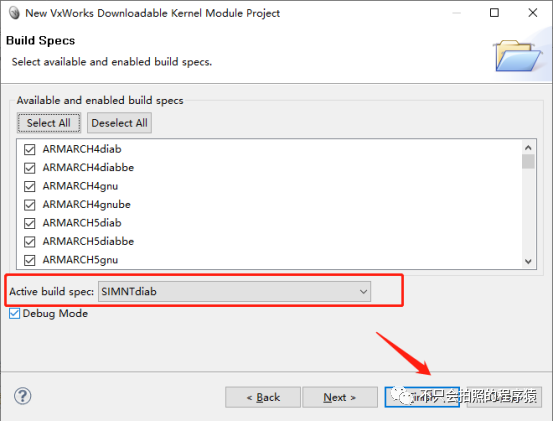

5. 一路点击Next,直到出现如下界面,选择Active build spec为SIMNT diab,然后点击Finish。
![]()

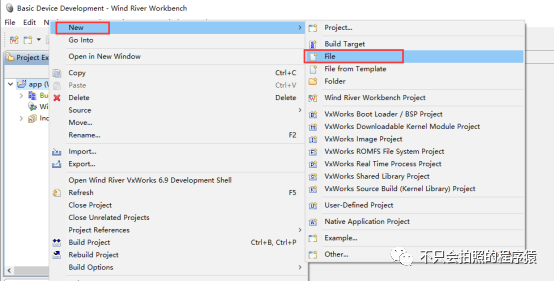

6. 在工程名右键,依次点击New->File。
![]()

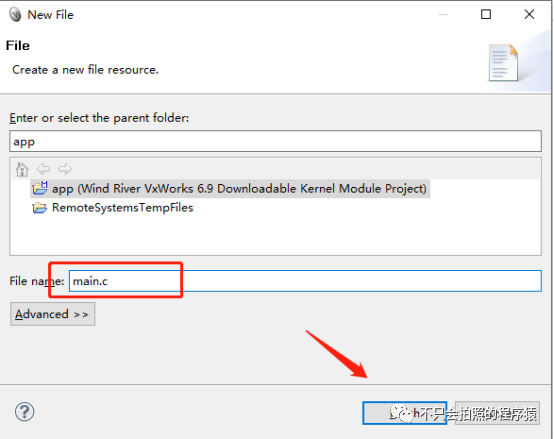

7. 输入文件名,然后点击Finish。
![]()

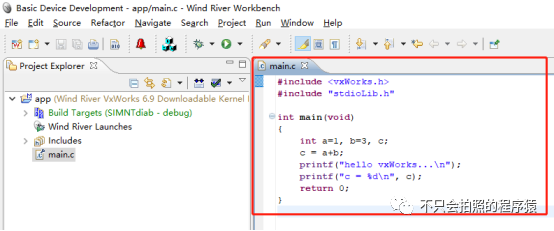

8. 输入以下代码。
#include <vxWorks.h> #include "stdioLib.h" int main(void) { int a=1, b=3, c; c = a+b; printf("hello vxWorks...\n"); printf("c = %d\n", c); return 0; }
![]()

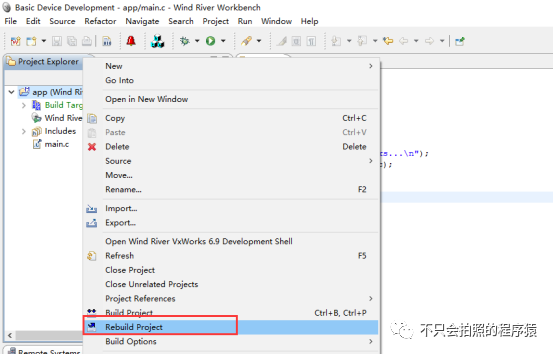

9. 右键工程,选择Rebuild Project,开始编译工程。
![]()

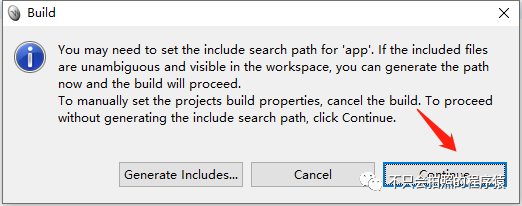

10. 在弹出窗口中点击Continue。
![]()

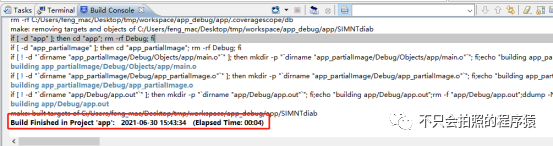

11. 等待编译完成,终端会提示工程是否有错。
![]()
建立调试环境

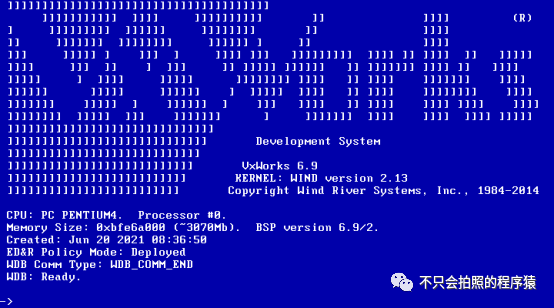

1. 启动vxWorks。
![]()

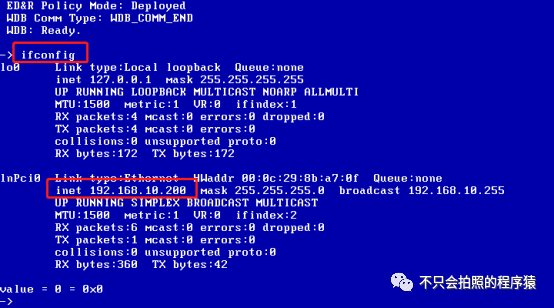

2. 键入ifconfig命令,我们可以查看到目标机的ip地址为192.168.10.200。
![]()

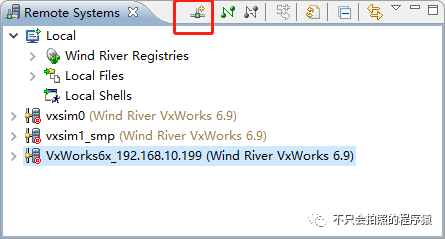

3. 回到workbench,点击按钮,新建连接。
![]()
4. 在弹出窗口选择Wind River VxWorks 6.x Target Server Connection,然后点击Next。
![]()

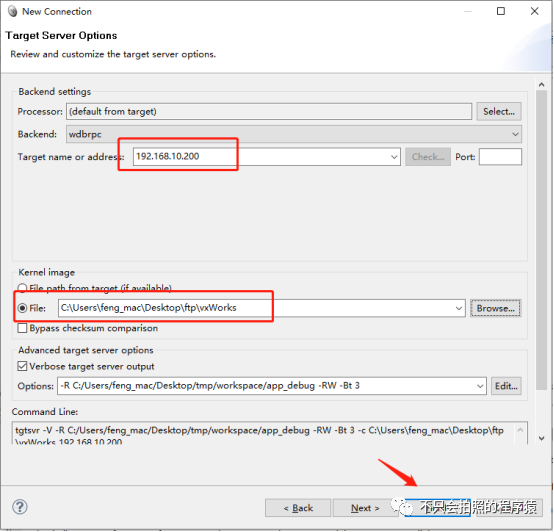

5. 在Target name or address处输入目标机ip地址,并在Kernel image处选择目标机镜像,注意,这里的目标机镜像要与实际目标机运行的镜像一致,否则会报错。最后点击Finish。
![]()

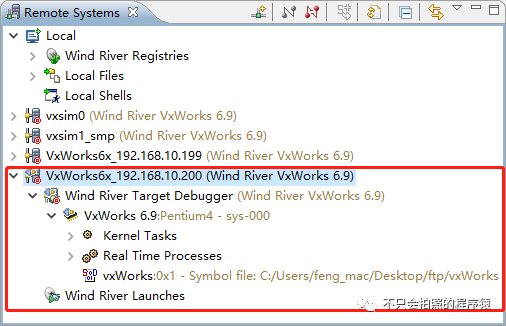

6. 回到workbench主窗口,此时我们可以看到新建的远程终端系统已经自动连接成功。
![]()

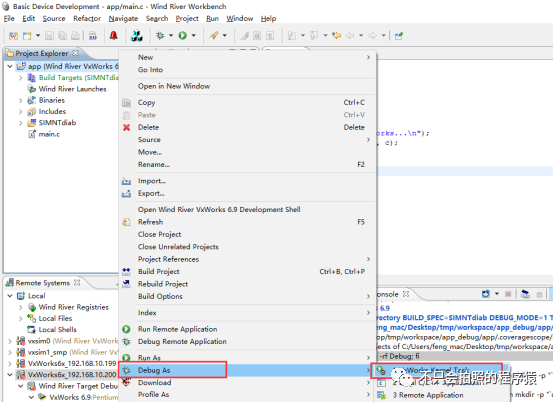

7. 在工程名上右键,依次点击Debug As->VxWorks Kernel Task。
![]()

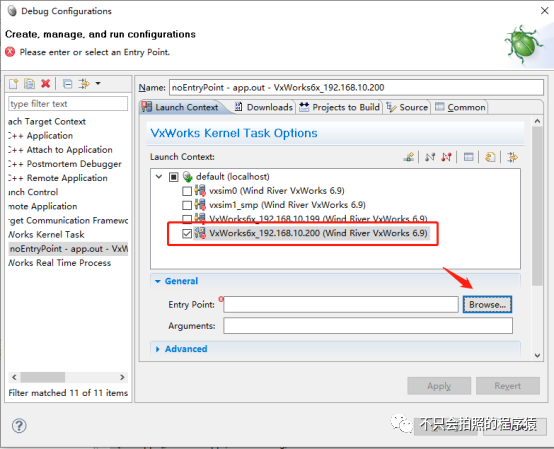

8. 选择目标机,并在Entry Point处点击Browse,指定主函数入口。
![]()

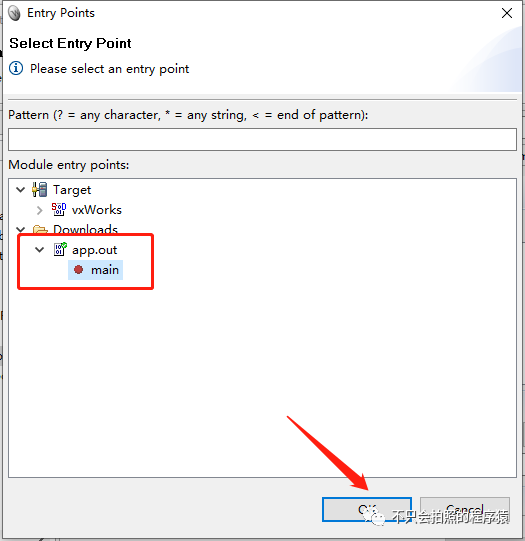

9. 在弹窗中选择main,也就是我们的主函数入口,然后点击OK
![]()
10. 点击Debug开始调试。
![]()
开始调试

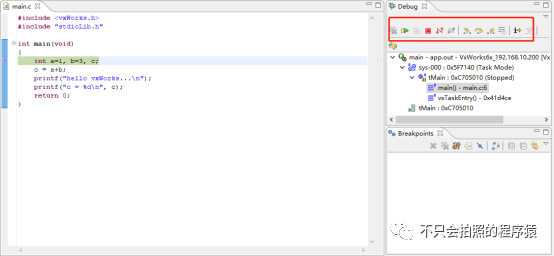

1. 执行完上面的步骤,工程进入调试模式,下图红框出按钮用于执行调试命令,包括单步运行,终止,运行等,这点与其他调试工具命令基本一致。
![]()
2. 如果我们想要增加断点,只需要在对应的语句前双击即可,取消断电也只需要再次双击。
![]()

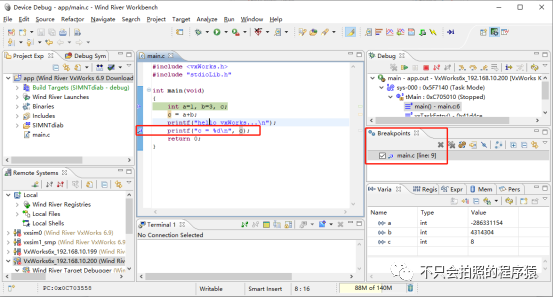

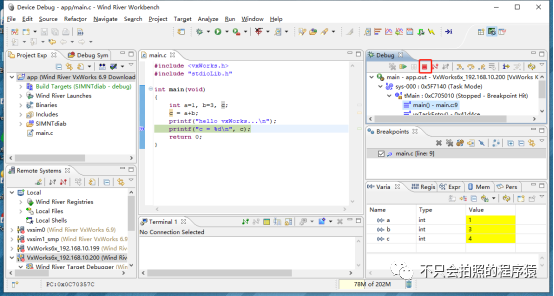

3. 点击运行按钮,程序将会直接运行到断点,同时我们可以在Variable窗口观测到相关变量的值。
![]()

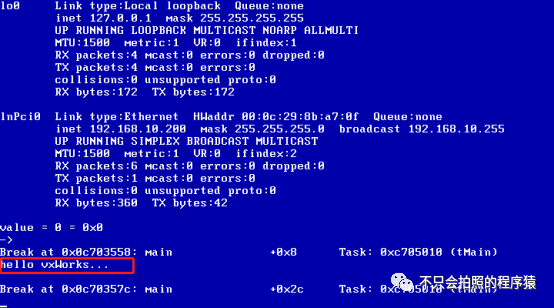

4. 另外分析程序,在断点前一句,目标机应该会有hello VxWorks的输出信息,此时回到目标机,可以看到屏幕上会有相应的信息输出。
![]()
5. 最后,若想退出调试模式,只需要点击终止按钮即可。
