前面两篇讲解了OLED基础概念，7T1C原理和 DC与PWM调光概念
OLED显示原理7T1C：https://blog.csdn.net/runafterhit/article/details/128793552
OLED显示原理7T1C基础分析（PWM与DC调光）：https://blog.csdn.net/runafterhit/article/details/135048608
本文讲解LTPO 8T1C基本原理介绍

一、LTPO基本概念

1. 低温多晶氧化物LTPO技术—LTPS低功耗背景升级

LTPO，Low-Temperature Polycrystalline Oxide低温多晶氧化物，LTPO如果只说一个价值点就是基于LTPS降低功耗。
LTPS 优点电子迁移率高尺寸小，适合高刷新率和高分辨率屏幕，缺点漏电较大无法做低帧率。IGZO 优点漏电流小功耗低，缺点电子迁移率较低不适合做高帧率大尺寸。低温多晶氧化物LTPO技术是一种最早由苹果推出显示面板技术，主要用于改善屏幕的功耗和刷新率表现，结合了LTPS（低温多晶硅）和IGZO（铟镓锌氧化物）两种技术的优点，把典型LTPS 7T1C像素电路DTFT栅极相连的TFT变更为IGZO，能够在保持高性能的同时显著降低功耗（能做低帧率），缺点就是更复杂的工艺，成本更高。

2. LTPO技术的典型产品与发展趋势—手机、手表、平板、笔记本、AR/VR

2019年苹果 AppleWatch4最先推出LTPO量产产品。后续苹果手机、三星手机、以及国内小米华为一加 VIVO OPPO等也陆续推出LTPO屏幕手机。随着LTPO技术的成熟，未来可能会在平板电脑和笔记本电脑上得到应用，进一步提升设备的续航能力。
LTPO技术的未来发展趋势：更广泛的普及，随着LTPO技术的成本逐渐降低，未来可能会在中端设备中得到应用；更高的刷新率范围，未来LTPO屏幕可能会支持更宽的刷新率范围（如0.5Hz-144Hz），进一步优化功耗和显示效果。更多设备类型的应用，除了智能手机和智能手表，LTPO技术可能会在平板电脑、笔记本电脑、AR/VR设备等领域得到应用。

3. LTPO屏幕供应商—三星、LG、BOE、天马、VXN、Sharp、和辉

三星显示（Samsung Display）：全球最大的OLED面板供应商，技术领先。三星自家的旗舰手机，苹果手机，为其他品牌（如一加、OPPO、小米）供应LTPO屏幕。LG显示（LG Display）：全球第二大OLED面板供应商，主要专注于大尺寸OLED和高端移动设备屏幕，为苹果Apple Watch供应LTPO OLED屏幕。京东方（BOE）：中国最大的显示面板制造商，全球领先的LCD和OLED供应商。为部分国产高端智能手机供应LTPO屏幕（如华为、荣耀、小米等品牌）。天马微电子（Tianma）：中国主要的显示面板制造商之一，专注于中小尺寸屏幕。为部分国产智能手机和智能手表供应LTPO屏幕。维信诺（Visionox）：中国新兴的OLED面板制造商，专注于柔性OLED和LTPO技术。夏普（Sharp）：日本领先的显示技术公司，专注于高端显示面板。和辉光电（Everdisplay）：中国主要的OLED面板制造商之一，专注于中小尺寸屏幕。

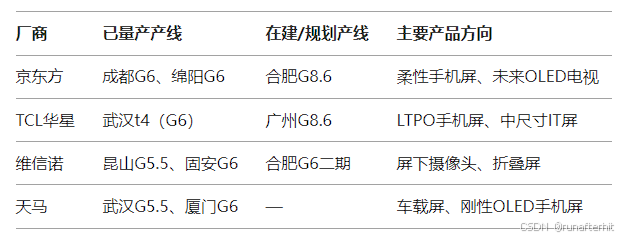

4. LTPO屏幕与 x代线（玻璃基板尺）关系----G6是LTPO主力、G8.6新技术

显示面板行业中，“代线”（Generation，简称“G”或“Gen”）是指根据生产设备所使用的基础玻璃基板尺寸划分的生产线等级。代数越高，基板尺寸越大，单次生产的屏幕数量越多，成本效率也越高。G6以下线体：聚焦差异化市场（如AR/VR的Micro OLED），G8.6以上线体：通过印刷OLED技术突破大尺寸瓶颈（如TCL华星的喷墨打印工艺）。
6代线（G6）：基板尺寸通常为 1500×1850mm，适合切割6-8英寸的手机屏，单板可切 200+片，G6代线是目前LTPO量产的主力，支撑高端智能手机市场。8.6代线（G8.6）：基板尺寸 2200×2500mm，适合切割55-75英寸电视屏，单板可切 8片（55英寸），是未来大尺寸LTPO屏幕的关键，可能颠覆OLED电视市场。
在这里插入图片描述

二、典型LTPO像素电路原理介绍

1.LTPO基础7T1C的像素电路—DTFT栅极相连的TFT变更为IGZO

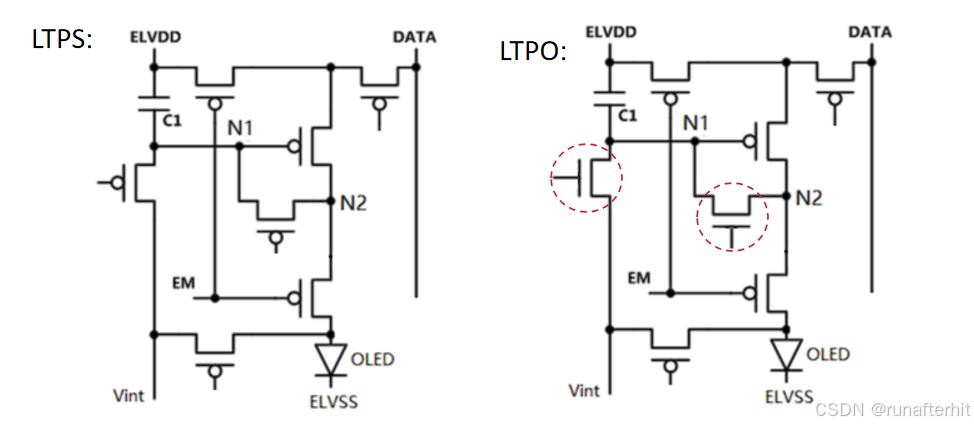

7T1C的像素电路发光原理可以参考前面的文章，我们重点讲LTPO电路相对LTPS在低功耗方面的调整和改动。最基础的LTPO调整就是把和发光驱动DTFT栅极的两个开关调整为IGZO，如下图IGZO开关更低的漏电流让发光过程更稳定，避免漏电引发的静态闪，让像素电路能支持更低的帧率，举例一个LTPS屏体最低帧率能做到30Hz，而LTPO结构屏幕可以做到1Hz。
在这里插入图片描述

2.LTPO 8T1C解析像素结构—细化Vint调压与添加压偏补偿

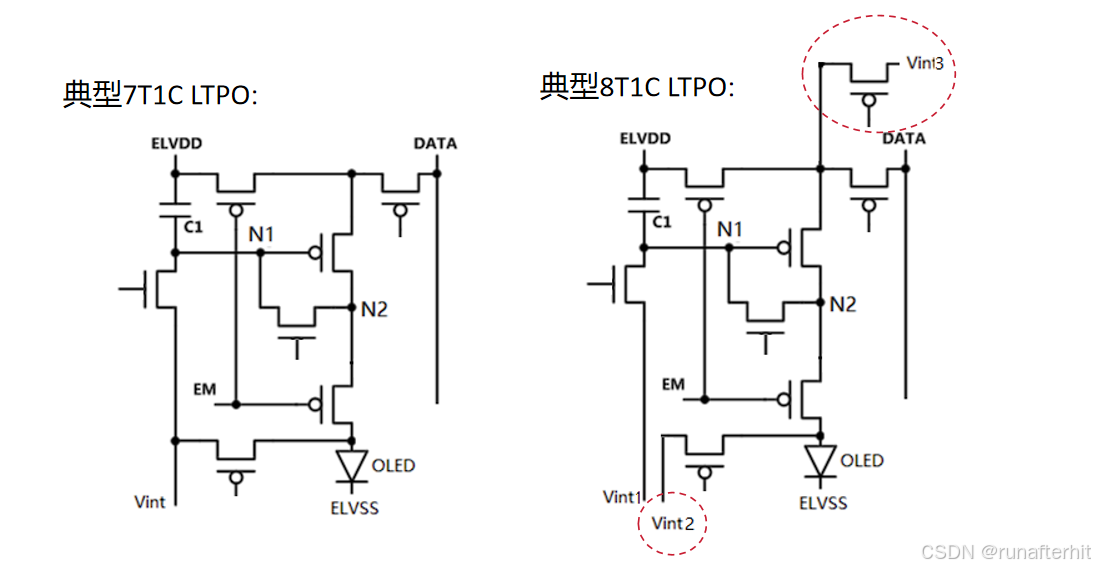

下面举例一个典型的8T1C像素LTPO电路，参考苹果。主要做了两个关键改动：
1）、针对DTFT管子，添加Vint3做初始化偏压补偿，增加稳定性。
2）、把Vint拆分为Vint1和Vint2，Vint2用于OLED发光的阳极复位，目的是Vint2可以和ELVSS一起做调压降低功耗。
在这里插入图片描述

三、基于LTPO自适应帧率控制方案

LTPO降低功耗的核心点是支持更低的帧率（比LTPS更低漏电消除了静态闪-帧率不变显示时亮度变化）。但是帧率不是越低越好，即使你的屏幕支持1Hz，在播放60Hz码流或者游戏场景依然要按60Hz刷新，换句话讲 帧率需要细分控制尽可能降低平均使用帧率，以及优化帧率切换过程的切频闪（帧率从A变化到B过程亮度变化），才是LTPO能否真正降低功耗的关键。前者来源于整机侧对系统帧率方案控制，后者来源于LTPO模组厂切频指标调优。

1. 基础帧率切换方式—V变化、H变化、Clk调整

在这里插入图片描述

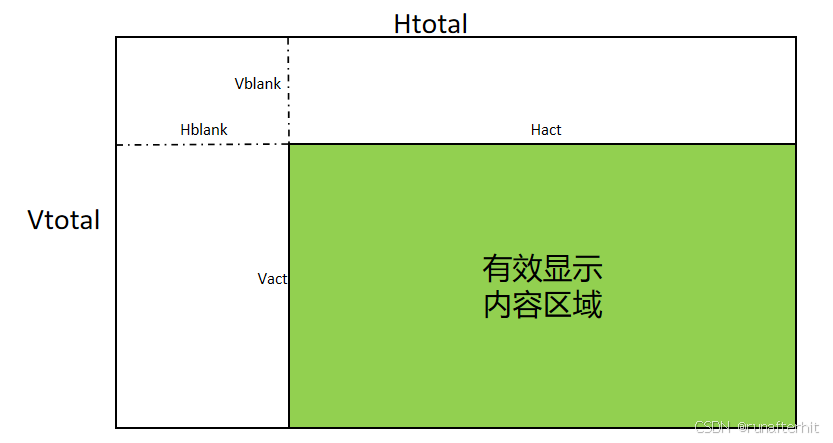

显示领域最基础的时序公式：像素时钟Pixclk = 一帧行数Vtotal * 一行点数Htotal * 帧率rate。 这里面，clk、Vtotal、Htotal都是可调节的设定值，rate是一个结果。比如我们要把60Hz帧率提升到120Hz，可以把每个像素点发送速率pixclk提高一倍发得更快，也可以减少Vtotal一帧的行数或者一行的Htotal点数（前提是有足够的Blank区域提供减少），帧率变化可以有三种切换方式：
1）Vtotal变化。改变Vblank区域大小，最常见的切换方式。（优点：时钟速率pixclk不变，一行点数Htotal不变，那么一行数据显示时间就不变，这对于很多屏体显示一致性很重要）；2）Htotal变化。改变Hblank大小。3）Pixclk变化。改变每个像素点发送速率，容易引发时钟链路重训，此时画面难以平滑过渡。

2. 帧率自适应方案理解—内容帧率与显示刷新率精确匹配

上面我们讲解了最基本的帧率变化方式，接下来帧率自适应如何理解？要讲到两个关键概念：1）、内容帧率，即画面内容变化频率，比如秒表界面画面一秒变化一次，24Hz视频码流每秒变化24次；2）、显示刷新率，模组屏幕刷新频率，简单理解为屏幕上发光周期（和内容无关），每间隔多久屏幕上OLED像素电路触发一次初始化、补偿、发光股过程。
传统显示技术显示器以恒定显示刷新率工作，未适配不同应用场景下的内容帧率，比如固定60Hz。一方面在静止画面或低内容帧率场景会自动增加系统功耗，另一方面在高帧率动画，内容帧率和显示刷新速率不匹配更易出现卡顿和延迟。

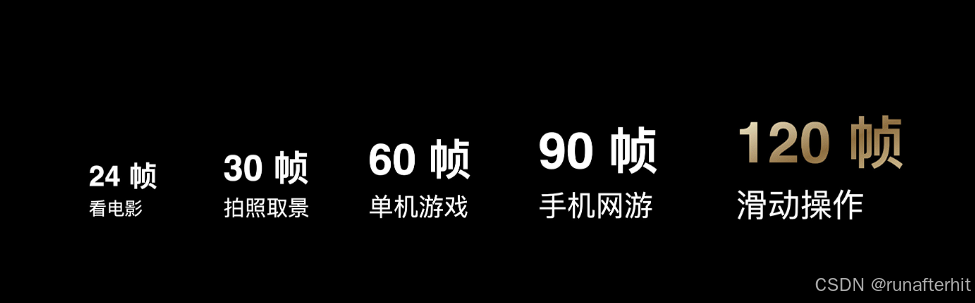

帧率自适应方案，即将显示刷新速率与应用场景内容帧率相匹配，达到最优的功耗与流畅体验，举例：
在这里插入图片描述

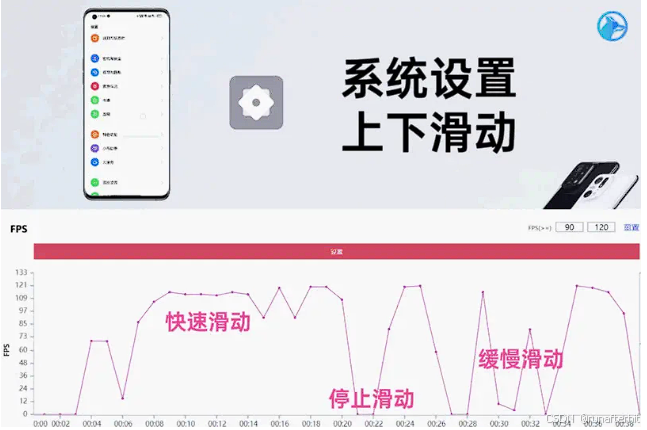

再进一步细化功耗与流程体验，可以从场景级别的帧率策略，细化到场景中内容级别，部分厂家也称呼为LTPO2.0。比如游戏过程中根据操作和不同场景动画渲染要求，动态的再60~120hz之间调整，一个典型的竖屏滑动可以在滑动不同过程选择更合适的帧率带来更优体验。
在这里插入图片描述

3. 典型自适应刷新率方案介绍，苹果ProMotion

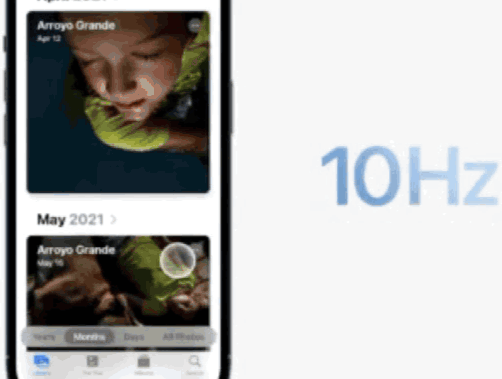

苹果首次在2017年的iPad Pro上推出ProMotion自适应刷新率技术（依赖于LTPO屏幕），随后应用于iPhone。iPhone 15 Pro相对 iPhone 15在电池小100mAh劣势基础上带来更长时间续航。ProMotion动态帧率在Iphone上开放了1Hz~120Hz多个挡位，静态内容（如阅读电子书）刷新率可降低至10Hz或1Hz节省功耗，动态内容如游戏刷新率可提升至120Hz提供更流畅的视觉体验。1Hz刷新率用于Always-On Display，兼顾实用性和续航。
苹果ProMotion技术相对其他厂商如小米最大优势是一致性高，由于硬件和软件的深度集成，ProMotion技术在不同场景下的表现更加一致。苹果的OS系统、应用生态、屏幕控制芯片、软硬件方案都在自己手上，在屏幕厂商侧也拥有绝对话语权和定制能力。而其他供应商依赖于Android系统的通用优化，定制UI优化刷新率调整进行优化，相对更难做深做细。
请添加图片描述

四、LTPO方案关键技术问题（待更新）

1. 如何支持更低的帧率（如0.5Hz）

2. 如何做好帧率切换过程平滑（用户无感知）

3. 如何配合SOC侧做好帧率切换响应（帧级别调整帧率）
