基于51单片机数控直流数控电源的设计

电源技术尤其是数控电源技术是一门实践性很强的工程技术，服务于各行各业。当今电源技术融合了电气、电子、系统集成、控制理论、材料等诸多学科领域。直流稳压电源是电子技术常用的仪器设备之一，广泛的应用于教学、科研等领域，是电子实验员、电子设计人员及电路开发部门进行实验操作和 研究不可缺少的电子仪器。在电子电路中，通常都需要电压稳定的直流电源来供电。而整个稳压过程是由电源变压器、整流、滤波、稳压等四部分组成。然而这种传统的直流稳压电源功能简单、不好控制、可靠性低、干扰大、精度低且体积大、复杂度高。普通的直流稳压电源品种有很多，但均存在以下两个问题：输出电压是通过粗调（波段开关）及细调（电位器）来调节。这样，当输出电压需要精确输出，或需要在一个小范围内改变时，困难就较大。另外，随着使用时间的增加，波段开关及电位器难免接触不良，对输出会有影响。稳压方式均是采用串联型稳压电路，对过载进行限流或截流型保护，电路构成复杂，稳压精度也不高。在家用电器和其他各类电子设备中，通常都需要电压稳定的直流电源供电。但在实际生活中，都是有220V的交流电网供电。这就需要通过变压、整流、滤波、稳压电路将交流电转换成稳定的直流电。滤波器用于滤去整流输出电压中的纹波，一般传统电路由滤波扼流圈和电容器组成，若由晶体管滤波器来替代，则可缩小直流电源的体积，减轻其重量，且晶体管滤波直流电源不需直流稳压器就能用作家用电器的电源，这既降低了家用电器的成本，有缩小了其体积，使家用电器小型化。传统的直流稳压电源通常采用电位器和波段开关来实现电压的调节，并有电压表指示电压值的大小。因此，电压的调整精度不高，读数欠直观，电位器也易磨损。而基于单片机控制的直流稳压电源能较好地解决以上传统稳压电源的不足。

随着科学技术的不断发展，特别是计算机技术的突飞猛进，现代工业应用的工控产品均需要有低纹波、宽调整范围的高压电源，而在一些高能物理领域，更是急需电脑或单片机控制的低纹波、宽调整范围的电源。

1.2国内外研究现状

从十九世纪90年代末起，随着对系统更高效率和更低功耗的需求，电信与数据通讯设备的技术更新推动电源行业中交流/直流电源行业正面临着新的挑战，即如何在现有系统加入嵌入式电源智能系统和数字控制。随着科学技术的迅速发展，人们对物质需求也越来越高，特别是一些高新技术产品。如今随着直流电源技术的飞跃发展，整流系统有一千的分立元件和集成电路控制发展为微机控制，从而使直流电源智能化，具有遥控测、遥信、遥控的三控功能，基本实现了直流电源的无人值守。并且，当今科技快速发展过程中，模块化是直流电源的发展趋势，并联运行是电源产品大容量话的一个有效手段，可以通过设计N+1冗电源系统，实现容量扩展，提高电源系统的可靠性、可用性，缩短维修、维护时间，从而使企业产生更大的效益。如：扬州鼎华公司近些年来结合美国Sorensen Amrel等公司的先进技术，成功开发了单机最大功率120KW智能模块电源，可以并联32台（可扩展到64台），使最大输出功率可以达到7600KW以上。智能模块电源采用电流型控制模式，集中式散热技术，实时多任务监控，具有高效、高可靠、超低辐射，维护快捷等优点，迹象结构紧凑，防腐与散热也作了多方面的加强。它的应用将会克服大功率电源的制造、运输及维修等困难。而且和传统可控硅电源相比节电20%-30%节能优势，奠定了它将是未来大功率直流电源的首选。

1.3课题的主要内容

• 如何实现对电源的输出控制

系统设计的目的是要用微处理器来替代传统直流稳压电源中手动旋转电位器，实现输出电压在电源量程范围内步进可调，精度要求高。实现的途径很多，可以用DAC的模拟输出控制电源的基准电压或分压电阻，或者用其它更有效地方法，因此如何选择简单有效地方法是本课题余姚解决的首要问题。

• 数控直流电源功能的完备

数控直流稳压电源要实现电压的键盘化控制，同时要具备输出、过压过流保护及数组存贮与预置等功能。另外，根据要求电源还应该可以通过按键选择一些特殊的功能。如何有效地实现这些功能也是本课题所需研究解决的问题。

• 性能指标

输出最大电压：25V

输出最大电流：2.5A

电压步进：0.1V

电压分辨率：0.02V

1.4论文的总体结构

第一部分简要介绍课题的背景、意义、国内外研究现状，介绍本文的主要研究内容，包括实现的目标、功能的完备和性能指标。

第二部分提出了数控直流电源的总的设计思路和实现方案，以及相关系统实现的功能，选择了一种基于51单片机系统的数控直流电源的方案，并对该方案运用的基本知识和使用的器件作出扼要的介绍。

第三部分模块化阐述了基于51单片机数控直流电源的系统整体结构和设计框图，包括数据单片机控制模块、稳压控制模块、电压/电流采样模块、电源模块及键盘模块。

第四部分主要阐述了数控直流电源的软件系统的设计思路和软件设计流程。

第五部分对数控直流稳压电源的性能参数进行测量与评估，以及对误差进行分析。

第六部分针对本数控直流电源给出了本课题的 ，并对其发展前景进行了展望。

第2章 方案与设计基础知识2.1方案设计与论证

根据设计的要求：

• 最高输出电压25V,最大输出电流2.5A。
• 电压步进0.1V。
• 纹波系数尽可能小，输出稳定。
• 有限按键操作方便，LCD显示界面。

特色及基本技术路线：

• 低成本解决方案。
• 直观的实验效果。
• 经典理论验证平台先硬件后软件，先局部后整体。

我设计出以下方案：

              用D/A和运算放大器做电流源，即采用D/A输出调节晶体管的偏置电流（电压）；使用电压/电流采样电路，通过A/D转换实现闭环控制。能有效的缩短调节时间，进一步提高输出精度。设计方案，其主要有微控制器模块、稳压控制模块、电压/电流采样模块、显示模块、键盘模块、电源模块五部分构成。液晶屏显示电路，该系统使用LCD1602液晶显示屏，可以清晰地显示分别组成显示电路的十位、个位、小数点位，同时还能显示英文名称和电压/电流单位。

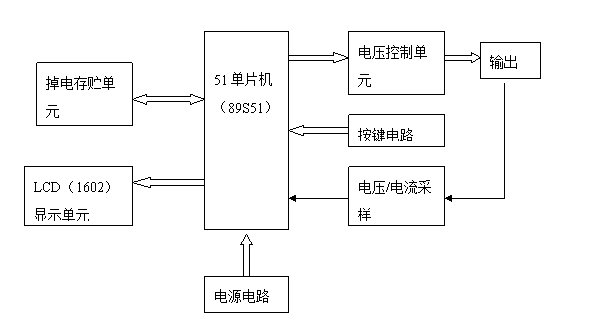

方案原理示意图见图2-1：

图2-1

2.2主控单片机（MCU）2.2.1 AT89S51简介

              AT89S51是一个低功耗，高性能CMOS 8位单片机，片内含4k Bytes ISP(In-system programmable)的可反复擦写1000次的Flash只读程序存储器，器件采用ATMEL公司的高密度、非易失性存储技术制造，兼容标准MCS-51指令系统及80C51引脚结构，芯片内集成了通用8位中央处理器和ISP Flash存储单元，功能强大的微型计算机的AT89S51可为许多嵌入式控制应用系统提供高性价比的解决方案。

　　AT89S51具有如下特点：40个引脚，4k Bytes Flash片内程序存储器，128 bytes的随机存取数据存储器（RAM），32个外部双向输入/输出（I/O）口，5个中断优先级2层中断嵌套中断，2个16位可编程定时计数器,2个全双工串行通信口，看门狗（WDT）电路，片内时钟振荡器。

此外，AT89S51设计和配置了振荡频率可为0Hz并可通过软件设置省电模式。空闲模式下，CPU暂停工作，而RAM定时计数器，串行口，外中断系统可继续工作，掉电模式冻结振荡器而保存RAM的数据，停止芯片其它功能直至外中断激活或硬件复位。同时该芯片还具有PDIP、TQFP和PLCC等三种封装形式，以适应不同产品的需求。

2.2.2 主要特征及引脚说明

　1．主要特性：

　　• 8031 CPU与MCS-51 兼容

　　• 4K字节可编程FLASH存储器(寿命：1000写/擦循环)

　　• 全静态工作：0Hz-24KHz

　　• 三级程序存储器保密锁定

　　• 128*8位内部RAM

　　• 32条可编程I/O线

　　• 两个16位定时器/计数器

　　• 6个中断源

　　• 可编程串行通道

　　• 低功耗的闲置和掉电模式

　　• 片内振荡器和时钟电路

2．管脚说明：



VCC：供电电压。

　　GND：接地。

　　P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。当P1口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。

　　P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FLASH编程和校验时，P1口作为第八位地址接收。

　　P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。

　　P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL门电流。当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉的缘故。

　　P3.0 RXD（串行输入口）

　　P3.1 TXD（串行输出口）

　　P3.2 /INT0（外部中断0）

　　P3.3 /INT1（外部中断1）

　　P3.4 T0（记时器0外部输入）

　　P3.5 T1（记时器1外部输入）

　　P3.6 /WR（外部数据存储器写选通）

　　P3.7 /RD（外部数据存储器读选通）

　　P3口同时为闪烁编程和编程校验接收一些控制信号。

　　RST：复位输入。当振荡器复位器件时，要保持RST脚两个机器周期的高电平时间。

　　ALE/PROG：当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地位字节。在FLASH编程期间，此引脚用于输入编程脉冲。在平时，ALE端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。因此它可用作对外部输出的脉冲或用于定时目的。然而要注意的是：每当用作外部数据存储器时，将跳过一个ALE脉冲。如想禁止ALE的输出可在SFR8EH地址上置0。此时， ALE只有在执行MOVX，MOVC指令是ALE才起作用。另外，该引脚被略微拉高。如果微处理器在外部执行状态ALE禁止，置位无效。

　　/PSEN：外部程序存储器的选通信号。在由外部程序存储器取指期间，每个机器周期两次/PSEN有效。但在访问外部数据存储器时，这两次有效的/PSEN信号将不出现。

　　/EA/VPP：当/EA保持低电平时，则在此期间外部程序存储器（0000H-FFFFH），不管是否有内部程序存储器。注意加密方式1时，/EA将内部锁定为RESET；当/EA端保持高电平时，此间内部程序存储器。在FLASH编程期间，此引脚也用于施加12V编程电源（VPP）。

　　XTAL1：反向振荡放大器的输入及内部时钟工作电路的输入。

XTAL2：来自反向振荡器的输出。

2.3液晶显示屏（1602）2.3.1 LCD1602简介

LCD1602可以在LCD显示屏上完整显示32个英文字符和日文等一些字符，适合显示英文文字信息量较小的地方。可以应用在计算器、频率计、信号发生器、时钟等产品上。

• 显示容量：16*2个字符
• 芯片工作电压：4.5-5.5V
• 工作电流2MA（5.0V）部包括背光电流
• 模块最佳工作电压为5V
• 字符尺寸：2.95*4.35（WXH）mm
• 带有英文和日文字库，使用方便

2.3.2引脚接口说明

脚号	符号	引脚功能	脚号	符号	引脚功能
1	GND	电源地	9	D2	数据I/O
2	VDD	电源正	10	D3
3	V0	显示偏压信号	11	D4
4	RS	数据/命令控制，H/L	12	D5
5	R/W	读/写控制，H/L	13	D6
6	E	使能信号	14	D7
7	D0	数据I/O	15	BL1	背光源正
8	D1		16	BL2	背光源负

2.4固定三端稳压器2.4.1固定三端稳压器简介

　　三端稳压器，主要有两种，一种输出电压是固定的，称为固定输出三端稳压器，另一种输出电压是可调的，称为可调输出三端稳压器，其基本原理相同，均采用串联型稳压电路。在线性集成稳压器中，由于三端稳压器只有三个引出端子，具有外接元件少，使用方便，性能稳定，价格低廉等优点，因而得到广泛应用。

2.4.2固定三端稳压器的类别

　　三端稳压器的通用产品有78系列（下电源）和79系列（负电源），输出电压由具体型号中的后面两个数字代表，有5V，6V，8V，9V，12V，15V，18V，24V等档次。输出电流以78（或79）后面加字母来区分L表示0.1；AM表示0.5A，无字母表示1.5A，如78L05表求5V 0.1A。

1、使用注意事项：

　　在使用时必须注意：(VI)和(Vo)之间的关系，以7805为例，该三端稳压器的固定输出电压是5V，而输入电压至少大于7V，这样输入/输出之间有2－3V及以上的压差。使调整管保证工作在放大区。但压差取得大时，又会增加集成块的功耗，所以，两者应兼顾，即保证在最大负载电流时调整管不进入饱和，又不致于功耗偏大。

　　另外一般在三端稳压器的输入输出端接一个二极管，用来防止输入端短路时,输出端存储的电荷通过稳压器,而损坏器件。

2、用途：

一般稳压管和稳压三级管的用途是一样的，都用于控制板电路的稳压．以防止电压过高烧毁电路．

2.4.3三端稳压器（78、79系列）管脚序号判断技巧

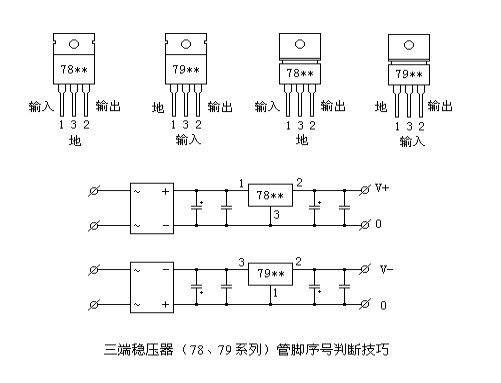

                 在78**、79**系列三端稳压器中最常应用的是TO-220和TO-202两种封装。这两种封装的图形以及引脚序号、引脚功能如附图所示。
                 图中的引脚号标注方法是按照引脚电位从高到底的顺序标注的。这样标注便于记忆。引脚①为最高电位，③脚为最低电位，②脚居中。从图中可以看出，不论正压还是负压，②脚均为输出端。对于78**正压系列，输入是最高电位，自然是①脚，地端为最低电位，即③脚，如附图所示。对与79**负压系列，输入为最低电位，自然是③脚，而地端为最高电位，即①脚，如附图所示。

用万用表判断
