（矽力杰）JW5116F ESOP-8 3A 40V异步降压转换器 DC-DC电源芯片

产品描述

JW5116F是一种电流模式的单片降压开关调节器。JW5116F的输入范围为4.7-40V，可提供3A的连续输出电流，并集成了高侧n通道MOSFET。在轻负载下，JW5116F以低频工作，以保持高效率和低输出电压纹波。电流模式控制提供紧密的负载瞬态响应和逐循环电流限制。JW5116F保证了输入欠电压锁定、启动电流损耗保护、输出短保护和热保护的稳健性。JW5116F可在SOP8和ESOP8软件包中提供，它提供了一个紧凑的解决方案和最小的外部组件。

产品特点

4.7V至40V工作输入范围3A输出电流

高达92%的效率

轻负荷下的高效率（>78%）

内部软启动

可调开关频率

输入欠压锁定

启动电流损耗保护

输出短路保护

热防护，热养护

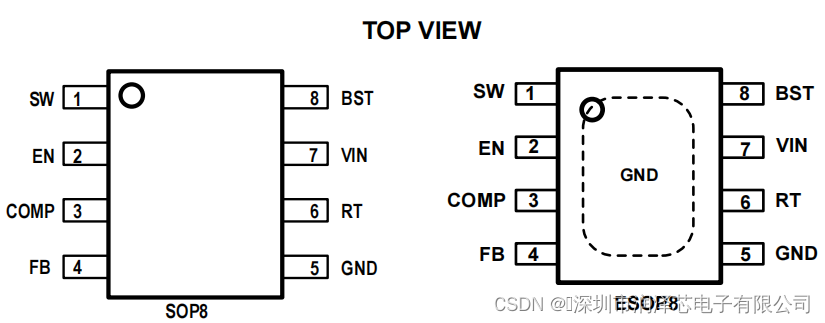

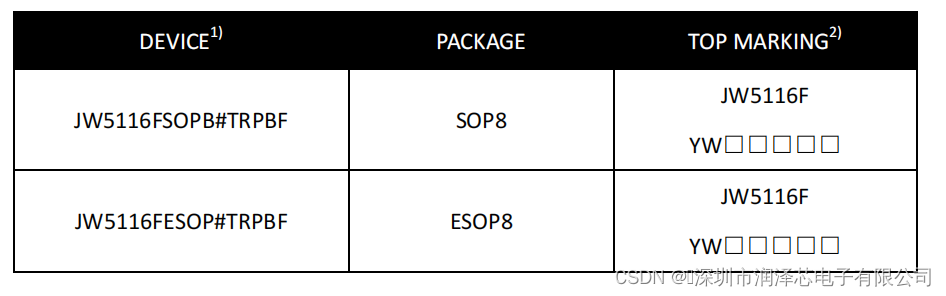

有SOP8和ESOP8软件包

深圳市润泽芯电子有限公司
一级代理商可提供详细规格资料技术支持欢迎试样!
V:runzexin

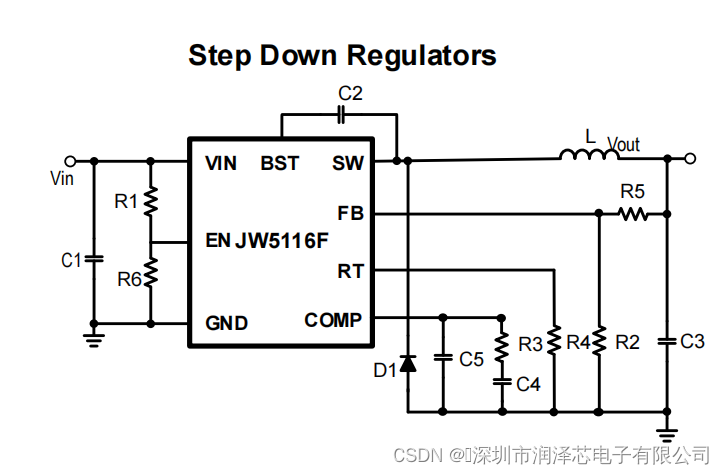

JW5116F是一个异步、电流模式、降压调节器。它将输入电压从4.7V到40V调节至低至0.8V的输出电压，并能够提供高达3A的负载电流。

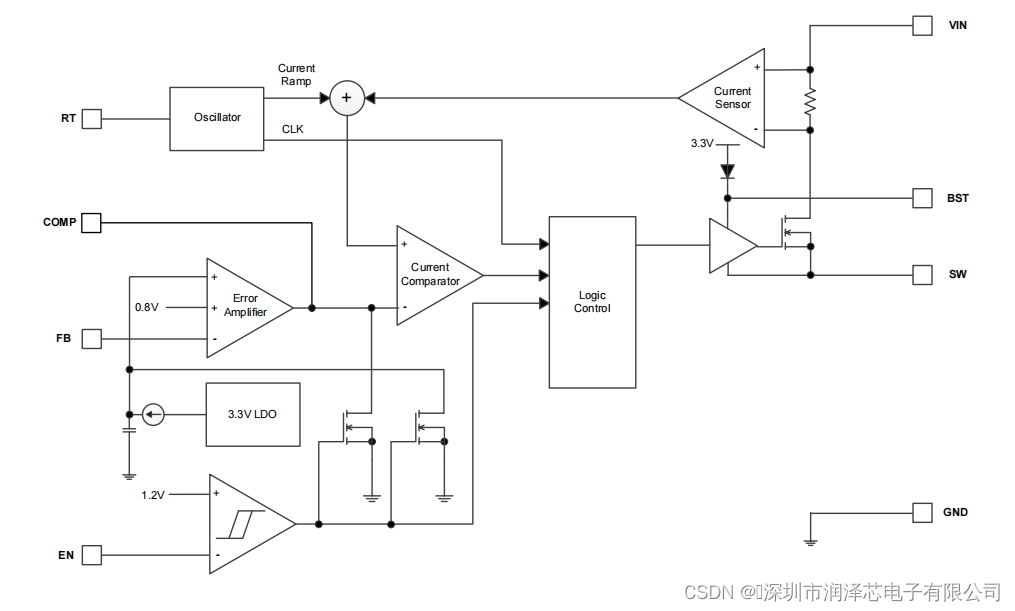

JW5116F利用电流模式控制来调节输出电压。输出电压通过电阻分法器在FB引脚处测量，误差被内部跨导误差放大器放大。将内误差放大器的输出与内部测量的开关电流进行比较，以控制输出电流限制。

JW5116F在轻负荷下以PFM模式工作。在PFM模式下，开关频率与负载电流成比例地连续控制，即当负载电流下降时，开关频率降低，通过减少开关损耗来提高轻负载下的功率效率，而当负载电流上升时，开关频率增加，最小化负载电流和输出电压的涟漪。
