PDU会话建立流程(7)

PDU会话鉴权/授权

TODO: 暂时用不到

选择PCF

何时需要选择PCF

• 如果网络中开启了动态PCC功能, 一会都会执行PCC策略;
• 但具体到某个UE是否执行动态PCC, SMF根据下载的会话签约数据中的计费特性信息来判断;
• 如果SMF判断需要对UE执行PCC策略, 则SMF执行选择PCF

选择PCF的选择因子

• DNN
• S-NSSAI
• SUPI
• PCF ID, PCF Group ID, PCF Set ID
• ...

1. SMF 选择的 PCF  和 AMF 选择的 PCF 可以相同 或 不同 !!!

    这个更体现出了 5G 中的 模块化, 独立性 !!!

2. SMF选择 PCF 的目的是为了获取 动态PCC 规则:

    SMF发起SM Policy Association Establishment流程，建立与PCF的连接并获得默认PCC规则

PDU会话建立流程(8)

1. 整体介绍

    SMF请求PCF为该PDU会话 建立SM策略，下载相应的会话规则, PCC规则;

    SMF根据从PCF获得的信息执行 包检测, QosFlow的绑定, 映射 ...

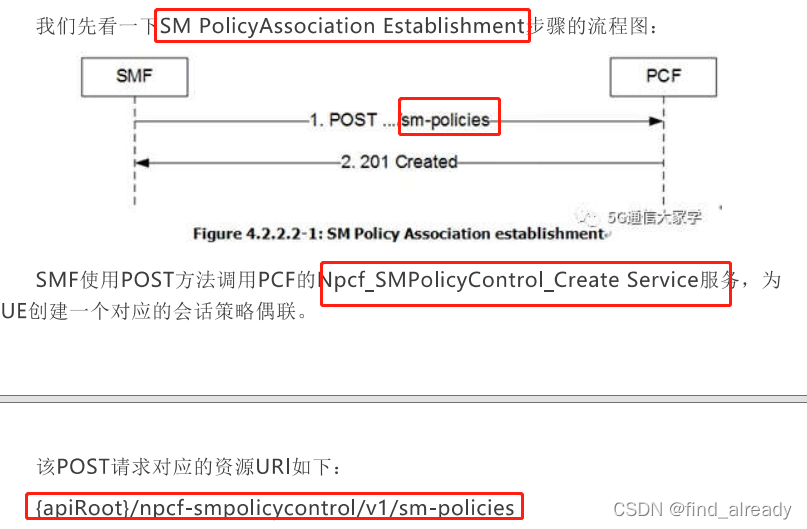

2. SM 策略建立流程

req: 关键字段

• SUPI:
• PDU Session ID:
• DNN
• notificationUri: SMF用来接收PCF通知的资源uri;
• PDU Session Type:
• S-NSSAI:
• ipv4, ipv6: 用户IP
• subsSessAmbr

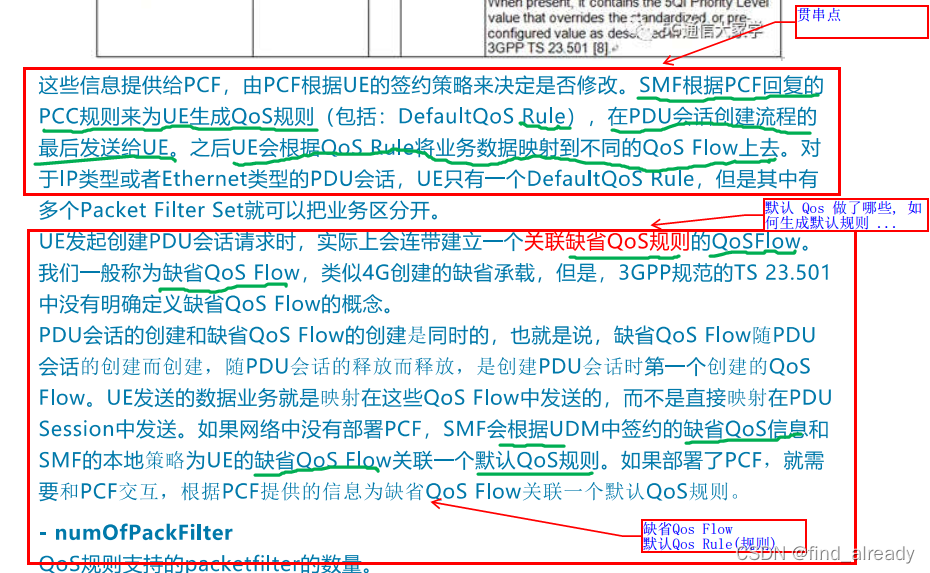

• subsDefQos: UDM中签约的缺省Qos信息
•
• ...

res:  PCF根据SMF发送的数据及本地的配置数据, 为 UE生成 SM Policy;

        向SMF回复201 Created响应消息, 其中携带PCF授权的SM侧脸数据;

        关键字段如下

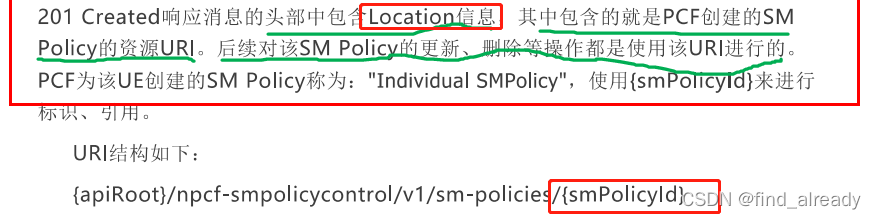

• header: Location:

•  SMPolicyDecision

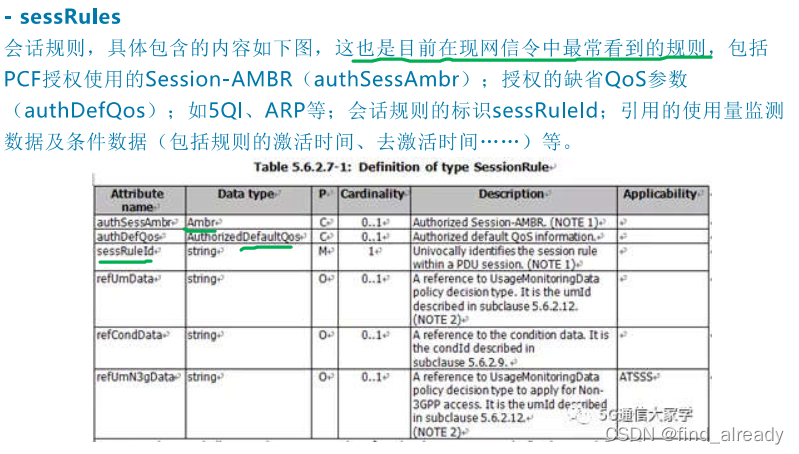

  • sessRules
  •
  • pccRules : 这里终于和 N4 有点关系了 !!!
  •


    • flowInfos: IP包的源/目的IP, Port, 协议号, flow label, ...

    • appId/app Des: app id, os id

    • ...

Q.

1. 现网中 是 动态PCC规则 还是 其他的 ?

2. 如果是默认 Qos 的情况下, 还会有这条信令吗 ?

3. 对于 SM Policy 响应消息中, 目前看到的响应包比较简单, 没有哪些 PCC 规则, 这是为什么 ?
