本文章仅针对无网口，需要通过串口输出采集数据情况。跟这篇文章互为参考，一个理论，一个实战。

Fanuc DPRNT宏程序串口采集-CSDN博客

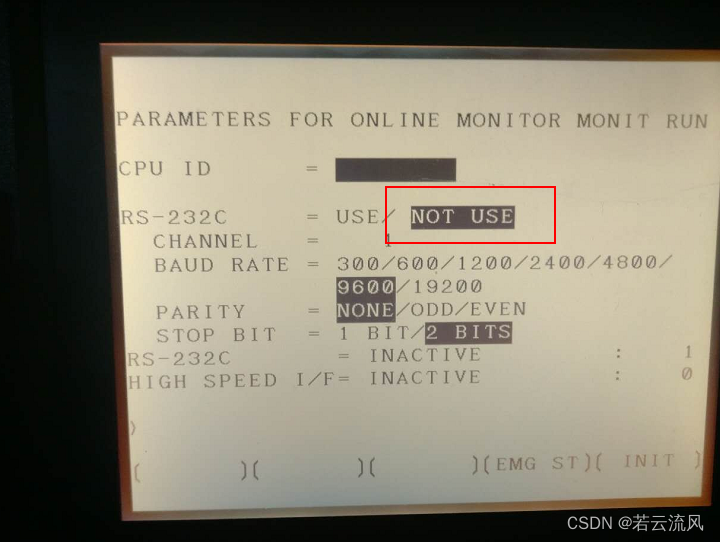

一、禁用机器串口监控

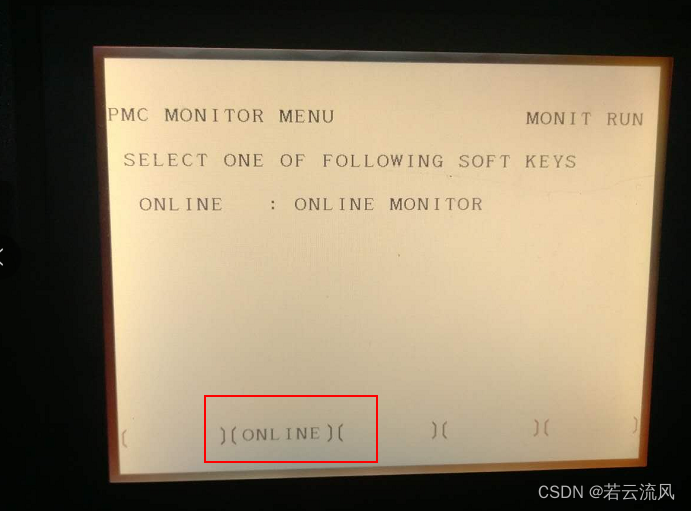

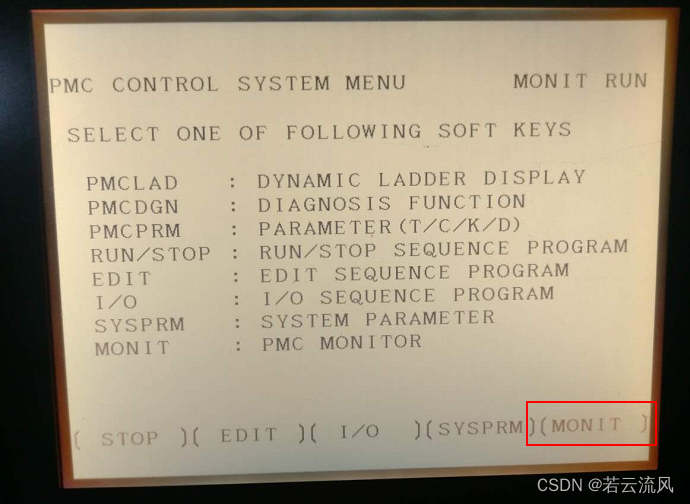

选择System、monit

二、设置参数可写

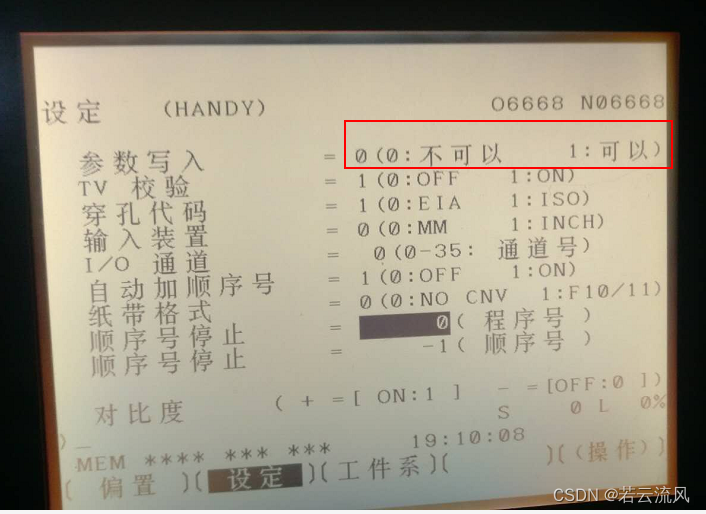

在MDI模式中字符面板上按OFS/SET键,连按致屏幕显SETTING(HANDY),同时回显示许多选项.第一个是参数写入的开关,应该是中文显示.把0该成1就可以修改参数了。

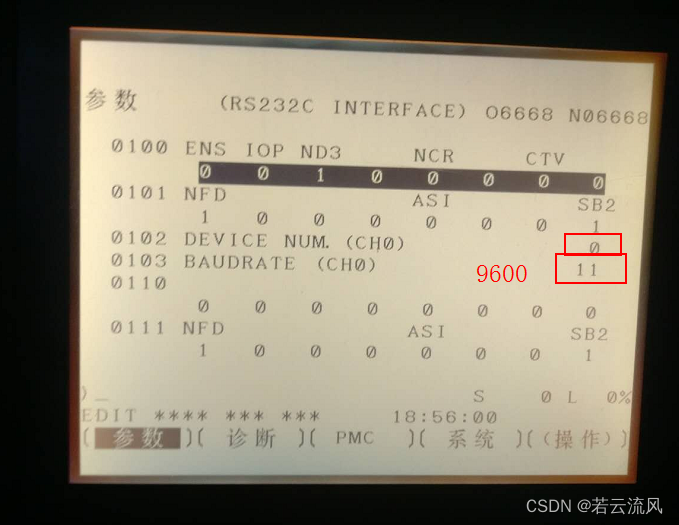

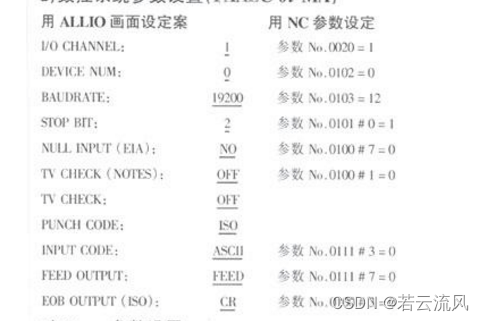

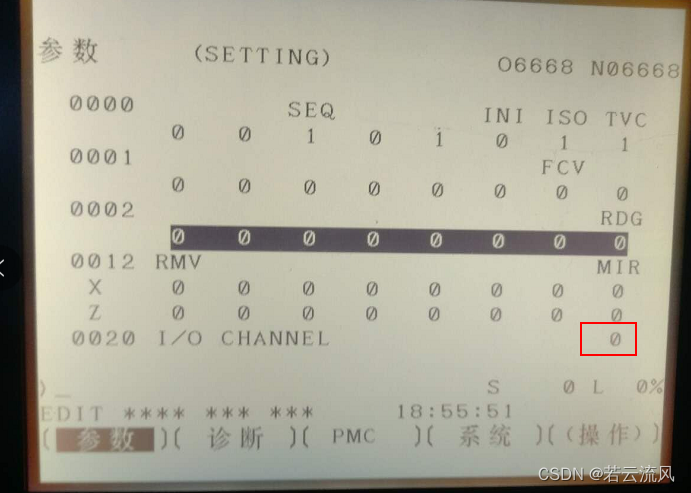

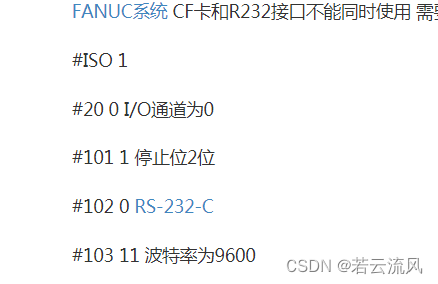

三、设置串口参数

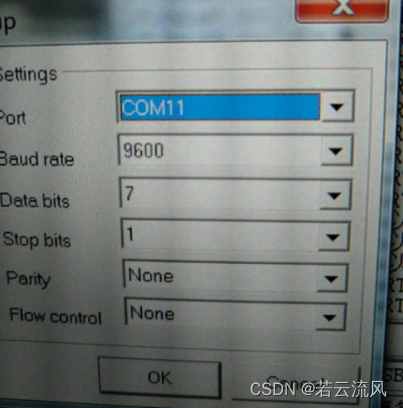

  • 四、PC端设置

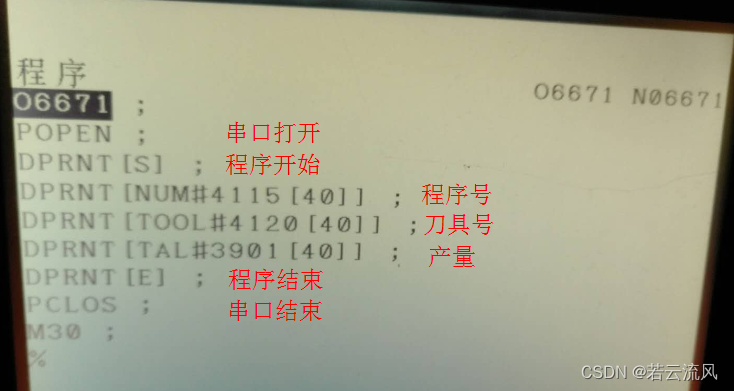

五、测试程序

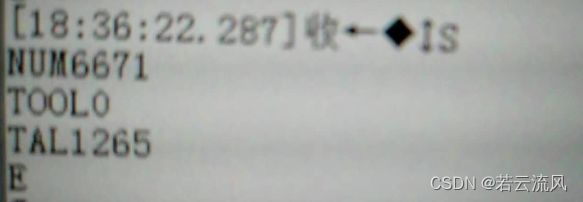

六、测试结果

FANUC传输参数
02-04
FANUC数控系统 数据传输参数设置。 I/O通道:选择输入/输出设备。 为了和外部输入/输出设备或主计算机进行数据传输,CNC提供如下接口: •I/O设备接口（RS-232C串行口1，2） •DNC2接口 数据可以通过连接在FOCAS1/Ethernet或FOCAS1/HSSB接口上的个人电脑传输。 另外，数据可与Power mate经FANUC I/O LINK进行上下传输。
FANUC RS232 通讯参数设置与操作
12-25
FANUC RS232 通讯参数详细设置 串口针脚定义，参数定义设置, 串口线制作，针脚焊接，dnc参考
Fanuc DPRNT宏程序串口采集
若云流风的专栏
07-02 783
此种方式可用于设备没有网口的情形 该方式的核心原理是利用设备串口的输出能力，进行串口输出。但这里有一点需要注意，这种方式串口输出不具备实时性。因为串口输出是设备主动输出，采集程序只是被动接收而已，所以没有办法做到实时。另外由于输出的内容和参数有限，很难达到网口实时采集的效果。但对于简单奇数功能是足够了。
发那科机床联网
若云流风的专栏
11-16 6586
发那科机床联网与配置
发那科Fanuc数控网络IP配置设定教程
kuoji0302的博客
05-06 3959
发那科网络配置、IP配置 通讯配置、Focas配置
Fanuc发那科数控系统IP地址及其他参数设定
weixin_43880787的博客
10-10 2395
Fanuc发那科数控系统IP地址及其他参数设定
机床串口及参数
05-30
注意事项：  机床端设置为ISO模式、两端的波特率和数据位长要正确，否则计算机端接收为乱码。机床端则无法接收。  机床提示：向机床发送时，机床提示087报警，常见的为程序保护锁未打开（控制面板上的钥匙）  机床无论发送还是接收，都提示086报警，主要原因是机床端接线6、8、20未短接。  如果无论接收、发送机床都无任何反应（无任何报警），试将接线的2、3再交叉一次。  部分机床厂商设置的程序头不是“%”，而是“;”。如台湾乔福的部分Fanuc-18M系统。此类机床如果用“%”作程序头，机床无反应。  台中精机产的使用Fanuc-OM系统的机床，大部分DNC开关锁为“5592.7”，如果锁住，DNC失效。  长征机床厂生产的使用Fanuc-OM-B-3系统，默认通信参数设置为“4800、e、7、1”。停止位用“1”而不是Fanuc常用的“2”。  美国Hading的车床，绝大部分使用4800波特率，超过该数值系统稳定性不好。  对于部分OM、OTD系列，在机床系统内编辑代码只能按照纸带格式书写，不支持长字符串，可使用注释行来写。
发那科数据服务器文件名,FANUC传输参数设置
weixin_35755188的博客
08-11 5861
1 FANUC系统传输参数有关”SETTING”的参数0020 I/O通道：选择输入/输出设备或选择前台的输入/输出设备下列参数可以在”SETTING”画面里输入.[数据类型]字节型[数据范围]0~35 I/O通道：选择输入/输出设备。为了和外部输入/输出设备或主计算机进行数据传输，CNC提供如下接口： I/O设备接口(RS-232C串行口1，2) DNC2接口数据可以通过连接在FOCAS1/Et...
LTDNC机床联网软件的开发与应用
06-30
尽管近年来很多数控系统都配置了以太网接口，但RS232串口通信因其结构简单、传输可靠，仍然是主流的机床通信方式。本软件采用串口服务器作为转换装置，在机床与串口服务器之间采用RS232通信，再通过以太网连接到PC...
利用宏指令实现数控机床状态采集方法的研究
06-30
然而，目前市面上大多数数控机床仅配备RS-232串行通信接口，并不具备网络或分布式数控（Distributed Numerical Control, DNC）接口，这给状态信息的采集带来了挑战。 传统的状态信息采集方式通常需要对机床硬件进行...
FANUC的网络配置解析,fanuc以太网参数设置
09-10
Fanuc数控系统 FTP 程序传输 设备端、服务器端设定
FANUC系统I O端口说明
07-19
FANUC系统 输出端口定义，及其对应方式。
Fanuc联网软件
05-19
可用一台服务器与多台FANUC系统组网连接，实现一服务器多台机床的控制传输。
FANUC网线连接-DNC加工
03-10
通过FANUC内嵌以太网功能做到电脑与CNC之间通过网线传输加工程式
FANUC连接网线：FTP 软件与系统联接说明.doc
05-12
FANUC连接网线：FTP 软件与系统联接说明 发那科系统为我们提供了丰富的程序传输接口：串口（RS232） 优盘 CF卡 以太网等，均可实现系统与外界数据的交换。串口 CF卡 以太网 可以实现连线加工， 优盘不支持连线加工。 以下详细介绍以太网与发那科系统的连接及设定方法；（下列部分设置可以根据自己的喜好进行设置，但是必须电脑与系统一致）
哈斯机床采集数据
若云流风的专栏
07-11 487
哈斯自身也有一套设备采集监控系统，但是软件和架构功能都比较老，再加上不能兼容其他数控系统，所以即使免费送给客户，客户的使用意愿也十分有限。哈斯系统市面上常见就串口和网口两种形式。关于市面上机床采集的问题：网口肯定是支持采集的，串口也都是支持采集的（你能见到的，超过20年以上的就当这句我没说）。其实通过年代可以窥探一二：2000年前只能用电流电压（硬件采集）和宏采集（你们看错，哈斯跟发那科一样，也支持宏）。2000-2016年之间可以用串口采集。16年后可以用网口采集。
基于CAPP采集数控加工过程实例应用的分析
06-30

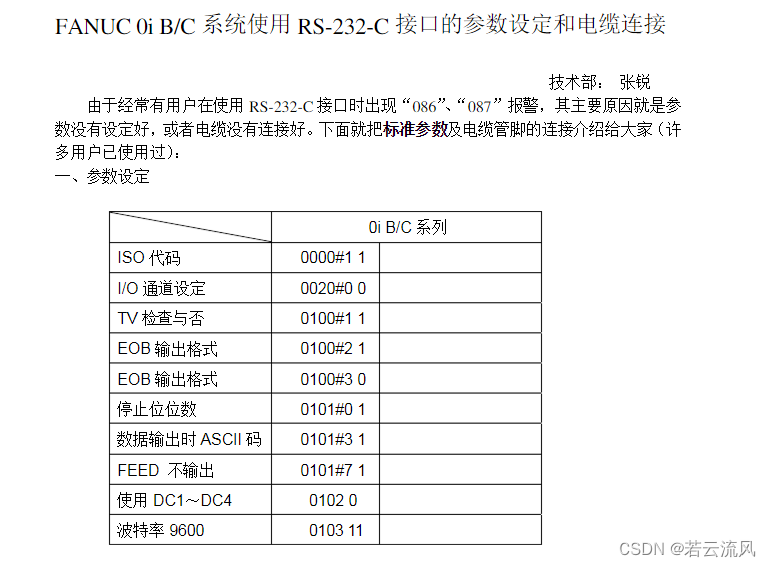

发那科串口采集参考资料
