openswan协商流程之（四）：main_inI2_outR2()

主模式第四包：main_inI2_outR2

1. 序言

main_inI2_outR2()函数是ISAKMP协商过程中第四包的核心处理函数的入口，同时在此处理流程中已经获取到足够的隧道信息，可以生成需要的密钥信息。这里我们主要说明main_inI2_outR2的函数调用关系、处理流程以及对源码的注释分析，关于main_inI2_outR2的上下文环境暂不叙述，留给后面的文章进行更新。

ISAKMP协商报文的处理流程都比较复杂，此函数在协商的报文处理函数中比较复杂的，因此个人学习期间难免有遗漏和理解错误的地方，请大家多多批评指正。

对于源码的学习，我并没有把每一行进行备注，而是将自己认为的关键点做了注释或者标注。

2.函数调用关系

暂略。(此流程调用比较多，后面会在补充上)

3. 第四个报文流程图

第四个报文处理流程大致可以划分为四类功能：

• 解析收到的第三个报文内容
• 生成随机数(本段的KE和Nonce值)
• 构造应答报文
• 使用DH算法制作秘钥(三把钥匙)

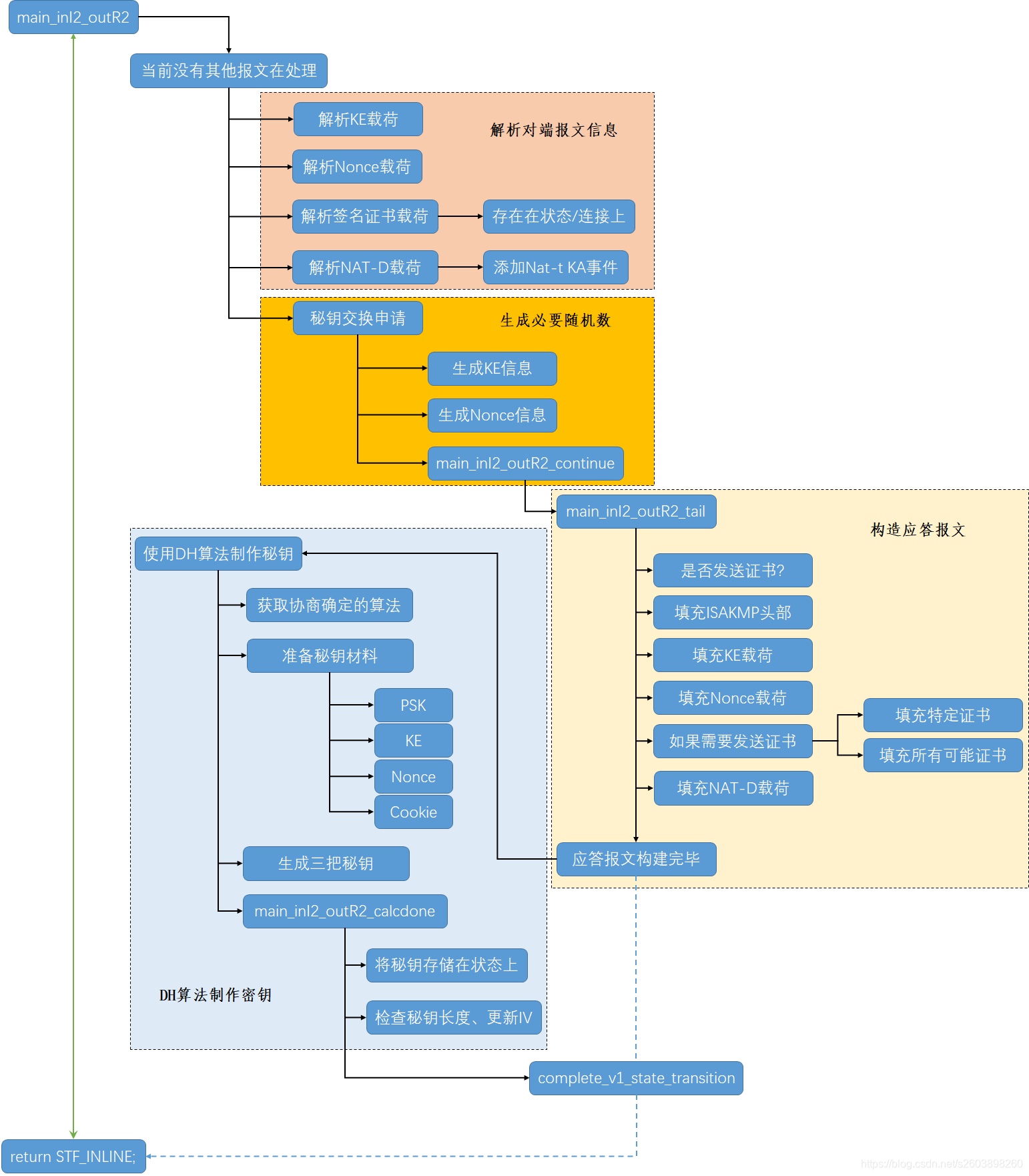

整理的处理流程如下：

个人觉得这个流程做的还是很清晰和准确的(原谅我没有上色)

4. main_inI2_outR2源码分析

stf_status
main_inI2_outR2(struct msg_digest *md)
{

    struct state *const st = md->st;
    pb_stream *keyex_pbs = &md->chain[ISAKMP_NEXT_KE]->pbs;

    /* if we are already processing a packet on this st, we will be unable
     * to start another crypto operation below */
    if (is_suspended(st)) {
   /*为了方式该流程处理时间过长导致对端超时重发*/
        openswan_log("%s: already processing a suspended cyrpto operation "
                     "on this SA, duplicate will be dropped.", __func__);
	return STF_TOOMUCHCRYPTO;
    }

    /* KE in *//*从报文中获取KE载荷，并填充到st->st_gi上*/
    RETURN_STF_FAILURE(accept_KE(&st->st_gi, "Gi"
				 , st->st_oakley.group, keyex_pbs));

    /* Ni in *//*从报文中获取Nonce载荷，并填充到st->st_ni上*/
    RETURN_STF_FAILURE(accept_v1_nonce(md, &st->st_ni, "Ni"));

    /* decode certificate requests *//*解析证书载荷，以链表的方式存储在st->st_connection->requested_ca*/
    ikev1_decode_cr(md, &st->st_connection->ikev1_requested_ca_names);

    if(st->st_connection->requested_ca != NULL)
    {

	st->hidden_variables.st_got_certrequest = TRUE;
    }


#ifdef NAT_TRAVERSAL
    DBG(DBG_NATT
	, DBG_log("inI2: checking NAT-T: %d and %d"
		  , nat_traversal_enabled
		  , st->hidden_variables.st_nat_traversal));

    if (st->hidden_variables.st_nat_traversal & NAT_T_WITH_NATD) {

       DBG(DBG_NATT, DBG_log(" NAT_T_WITH_NATD detected"));
       nat_traversal_natd_lookup(md);/*根据哈希值确定是否经过NAT;状态上的NAT-T标志在此处做的修改*/
    }
    if (st->hidden_variables.st_nat_traversal) {
   /*打印NAT-T、端口浮动相关信息*/
       nat_traversal_show_result(st->hidden_variables.st_nat_traversal
				 , md->sender_port);
    }
    if (st->hidden_variables.st_nat_traversal & NAT_T_WITH_KA) {

       DBG(DBG_NATT, DBG_log(" NAT_T_WITH_KA detected"));
       nat_traversal_new_ka_event();/*添加NAT-T的保活事件*/
    }
#endif

    {

	struct ke_continuation *ke = alloc_thing(struct ke_continuation
					     , "inI2_outR2 KE");

	ke->md = md;
	set_suspended(st, md);

	passert(st->st_sec_in_use == FALSE);
	pcrc_init(&ke->ke_pcrc);
	ke->ke_pcrc.pcrc_func = main_inI2_outR2_continue;
	return build_ke(&ke->ke_pcrc, st
			, st->st_oakley.group, st->st_import);
    }
}

5. nat_traversal_natd_lookup源码分析

/*检查是否需要经过NAT-T*/
void nat_traversal_natd_lookup(struct msg_digest *md)
{

	unsigned char hash_me[MAX_DIGEST_LEN];
	unsigned char hash_him[MAX_DIGEST_LEN];
	struct payload_digest *p;
	struct state *st = md->st;
	bool found_me = FALSE;
	bool found_him= FALSE;
	int i;

	passert(st);
	passert(md->iface
