十一、skimage基本图形的绘制

图形包括线条、圆形、椭圆形、多边形等。

在skimage包中，绘制图形用的是draw模块，不要和绘制图像搞混了。

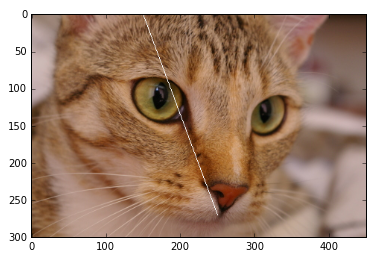

1、画线条

函数调用格式为：

skimage.draw.line(r1,c1,r2,c2)

r1,r2: 开始点的行数和结束点的行数

c1,c2: 开始点的列数和结束点的列数

返回当前绘制图形上所有点的坐标，如：

rr, cc =draw.line(1, 5, 8, 2)

表示从（1，5）到（8，2）连一条线，返回线上所有的像素点坐标[rr,cc]

from skimage import draw,data
import matplotlib.pyplot as plt
img=data.chelsea()
rr, cc =draw.line(1, 150, 470, 450)
img[rr, cc] =255
plt.imshow(img,plt.cm.gray)

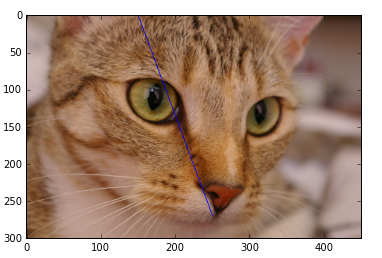

如果想画其它颜色的线条，则可以使用set_color（）函数，格式为：

skimage.draw.set_color(img, coords, color)

例：

draw.set_color(img,[rr,cc],[255,0,0])

则绘制红色线条。

from skimage import draw,data
import matplotlib.pyplot as plt
img=data.chelsea()
rr, cc =draw.line(1, 150, 270, 250)
draw.set_color(img,[rr,cc],[0,0,255])
plt.imshow(img,plt.cm.gray)

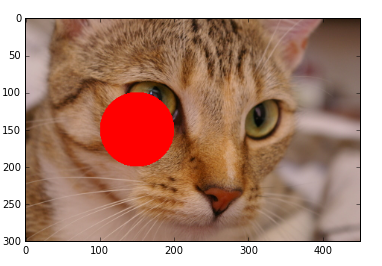

2、画圆

函数格式：skimage.draw.circle(cy, cx, radius）

cy和cx表示圆心点，radius表示半径

from skimage import draw,data
import matplotlib.pyplot as plt
img=data.chelsea()
rr, cc=draw.circle(150,150,50)
draw.set_color(img,[rr,cc],[255,0,0])
plt.imshow(img,plt.cm.gray)

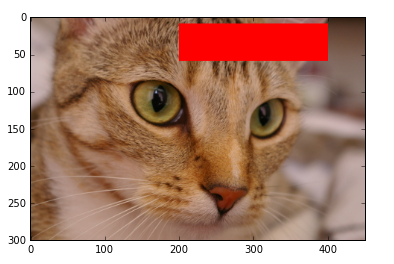

3、多边形

函数格式：skimage.draw.polygon(Y,X)

Y为多边形顶点的行集合，X为各顶点的列值集合。

from skimage import draw,data
import matplotlib.pyplot as plt
import numpy as np
img=data.chelsea()
Y=np.array([10,10,60,60])
X=np.array([200,400,400,200])
rr, cc=draw.polygon(Y,X)
draw.set_color(img,[rr,cc],[255,0,0])
plt.imshow(img,plt.cm.gray)

我在此处只设置了四个顶点，因此是个四边形。

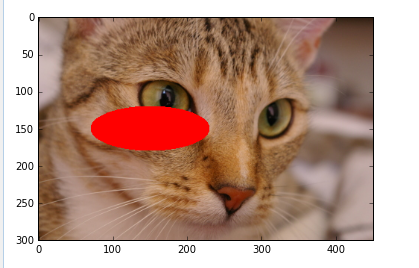

4、椭圆

格式：skimage.draw.ellipse(cy, cx, yradius, xradius）

cy和cx为中心点坐标，yradius和xradius代表长短轴。

from skimage import draw,data
import matplotlib.pyplot as plt
img=data.chelsea()
rr, cc=draw.ellipse(150, 150, 30, 80)
draw.set_color(img,[rr,cc],[255,0,0])
plt.imshow(img,plt.cm.gray)

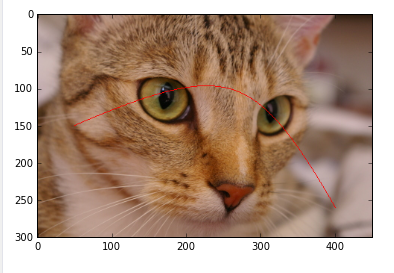

5、贝塞儿曲线

格式：skimage.draw.bezier_curve(y1,x1,y2,x2,y3,x3,weight)

y1,x1表示第一个控制点坐标

y2,x2表示第二个控制点坐标

y3,x3表示第三个控制点坐标

weight表示中间控制点的权重，用于控制曲线的弯曲度。

from skimage import draw,data
import matplotlib.pyplot as plt
img=data.chelsea()
rr, cc=draw.bezier_curve(150,50,50,280,260,400,2)
draw.set_color(img,[rr,cc],[255,0,0])
plt.imshow(img,plt.cm.gray)

6、画空心圆

和前面的画圆是一样的，只是前面是实心圆，而此处画空心圆，只有边框线。

格式：skimage.draw.circle_perimeter(yx,yc,radius)

yx,yc是圆心坐标，radius是半径

from skimage import draw,data
import matplotlib.pyplot as plt
img=data.chelsea()
rr, cc=draw.circle_perimeter(150,150,50)
draw.set_color(img,[rr,cc],[255,0,0])
plt.imshow(img,plt.cm.gray)

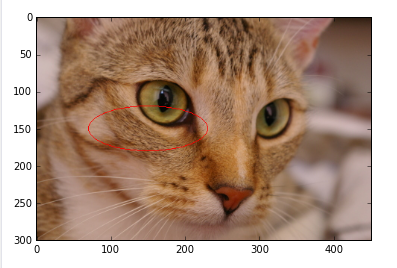

7、空心椭圆

格式：skimage.draw.ellipse_perimeter(cy, cx, yradius, xradius）

cy,cx表示圆心

yradius,xradius表示长短轴

from skimage import draw,data
import matplotlib.pyplot as plt
img=data.chelsea()
rr, cc=draw.ellipse_perimeter(150, 150, 30, 80)
draw.set_color(img,[rr,cc],[255,0,0])
plt.imshow(img,plt.cm.gray)
