上位机和FPGA开发板--串口通信实验

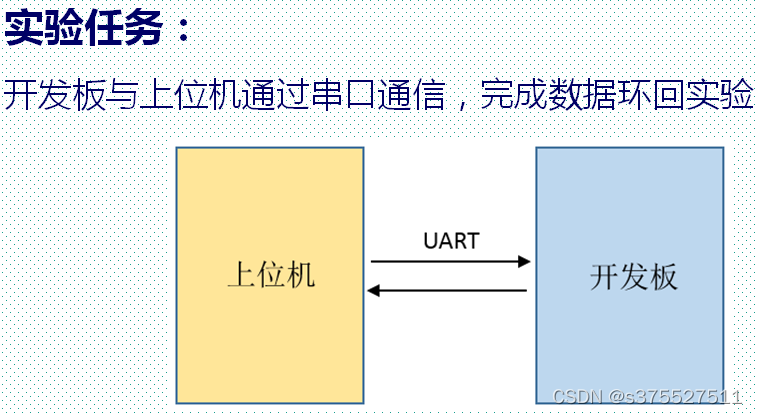

首先，上位机发送数据给FPGA开发板；然后，FPGA开发板收到数据，再回发给上位机。

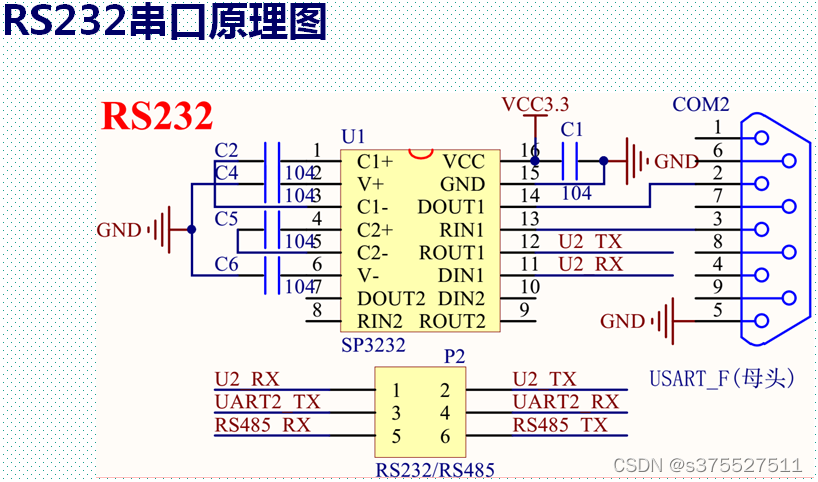

首先，上位机>>RS232通讯_SP3232_TTL通讯>>FPGA

上位机通过串口COM2的发送脚PIN3，发送的RS232信号

>>SP3232的接收脚RIN1，接收信号后(芯片内部电平转换和逻辑转换，把RS232转换成TTL信号)

>>转变成TTL信号后，从ROUT1脚输出

>>FPGA的接收引脚UART2_RX

然后，FPGA>>TTL通讯_SP3232_RS232通讯>>上位机

FPGA的发送引脚UART2_T,发送的TTL信号

>>SP3232的接收脚DIN1(芯片内部电平转换和逻辑转换，把TTL转换成RS232信号)

>>转变成RS232信号后，从DOUT1脚输出

>>通过串口COM2的接收脚PIN2，发送到上位机

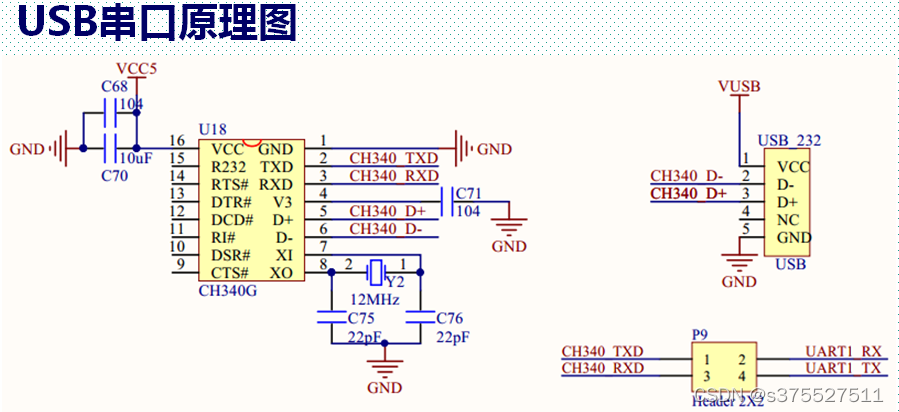

首先，上位机  <<USB通讯>>  CH340G

上位机通过USB串口的发送脚D+D-信号

>>CH340G的接收脚D+D-，接收信号后(芯片内部把USB信号转换成TTL信号)

芯片可以实现USB通讯协议和TTL协议的转换.

然后，CH340G  <<TTL通讯>>  FPGA

CH340G发送脚TXD发送信号>>FPGA接收脚

FPGA发送脚>>CH340G接收脚。





verlog 程序部分

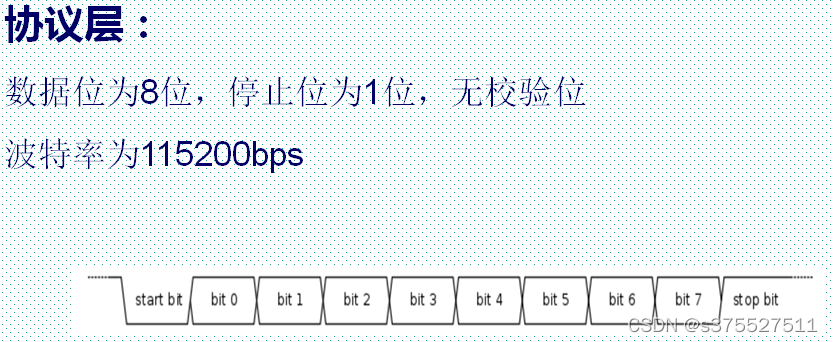

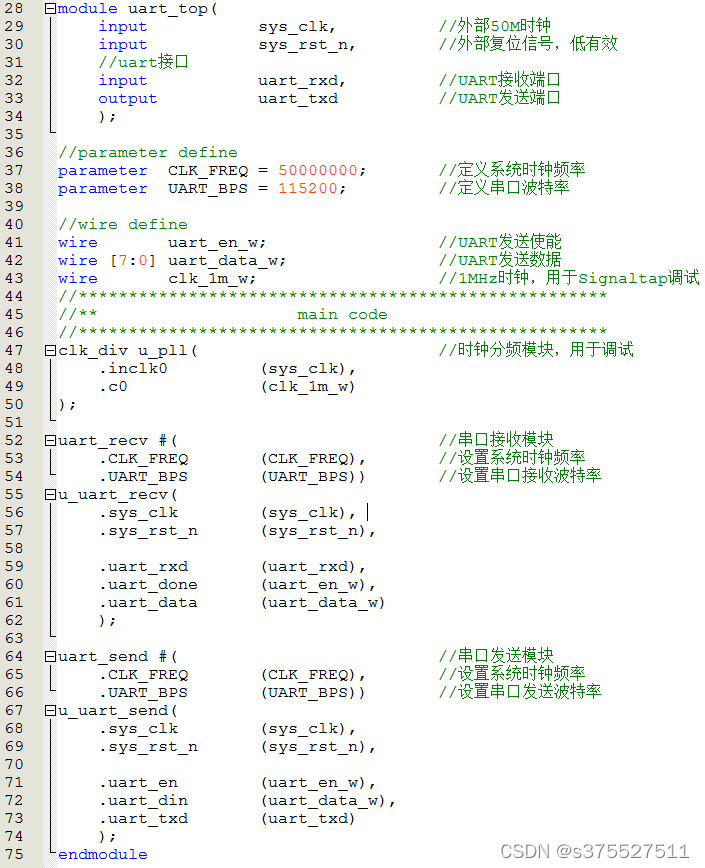

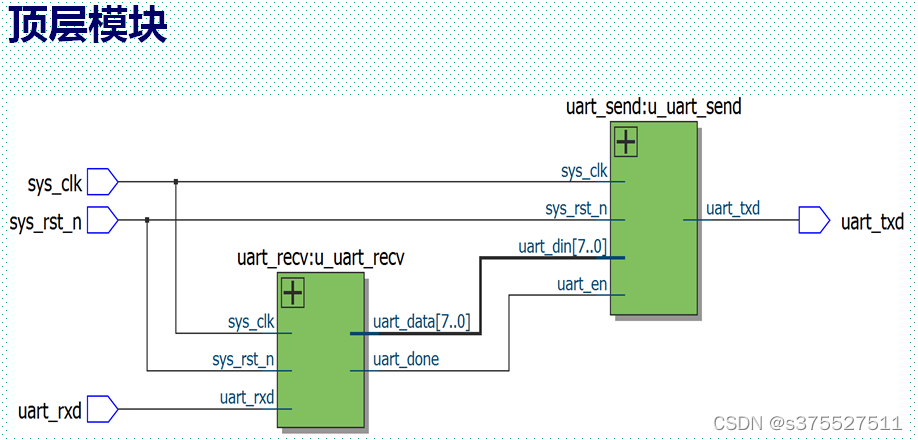

顶层文件

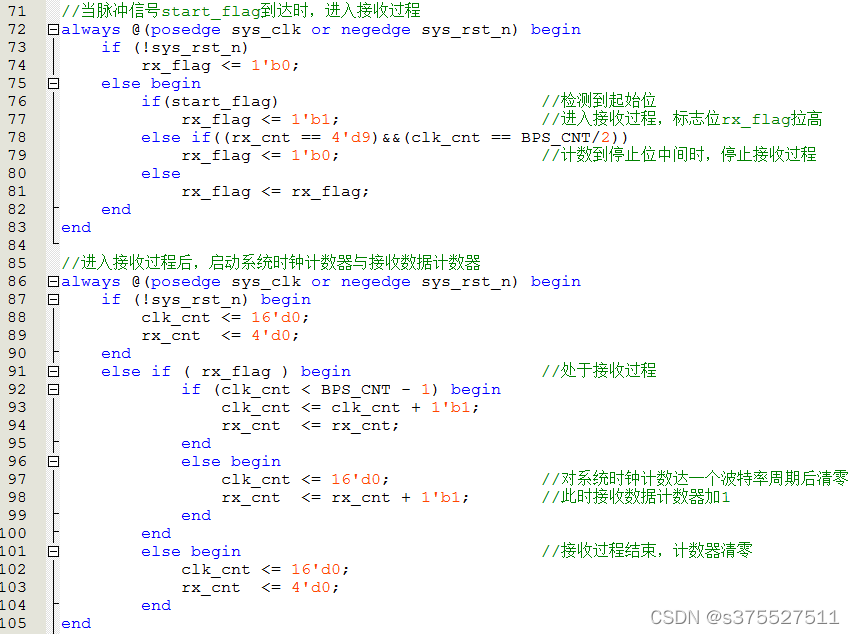

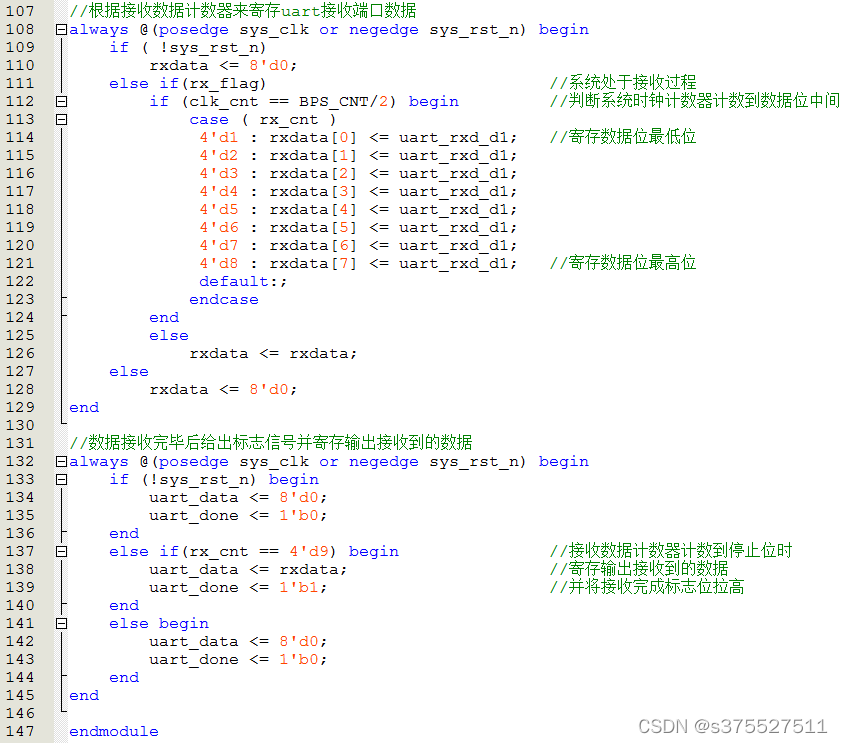

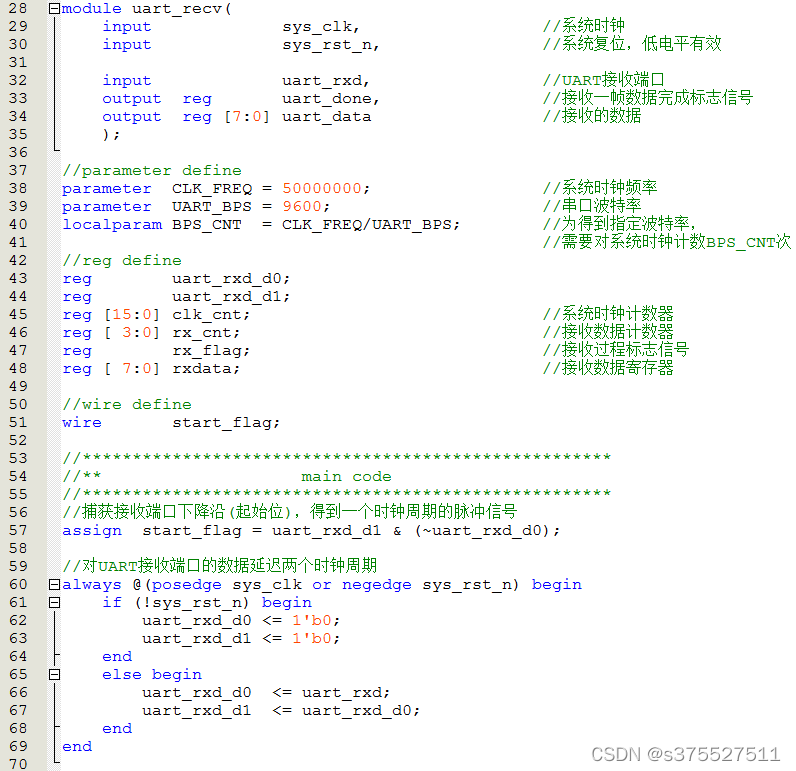

串口接收程序

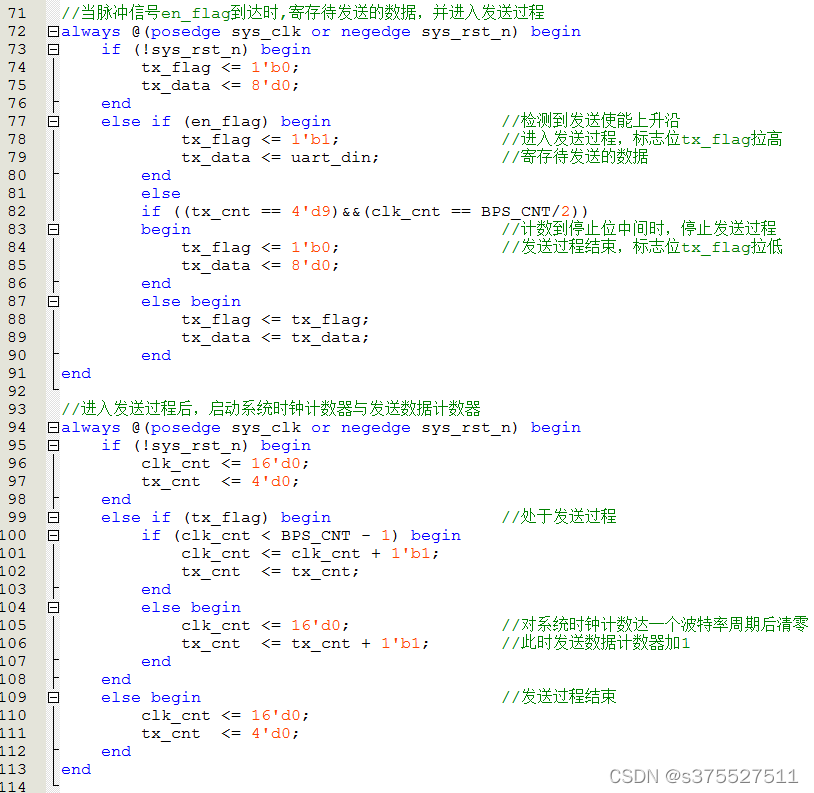

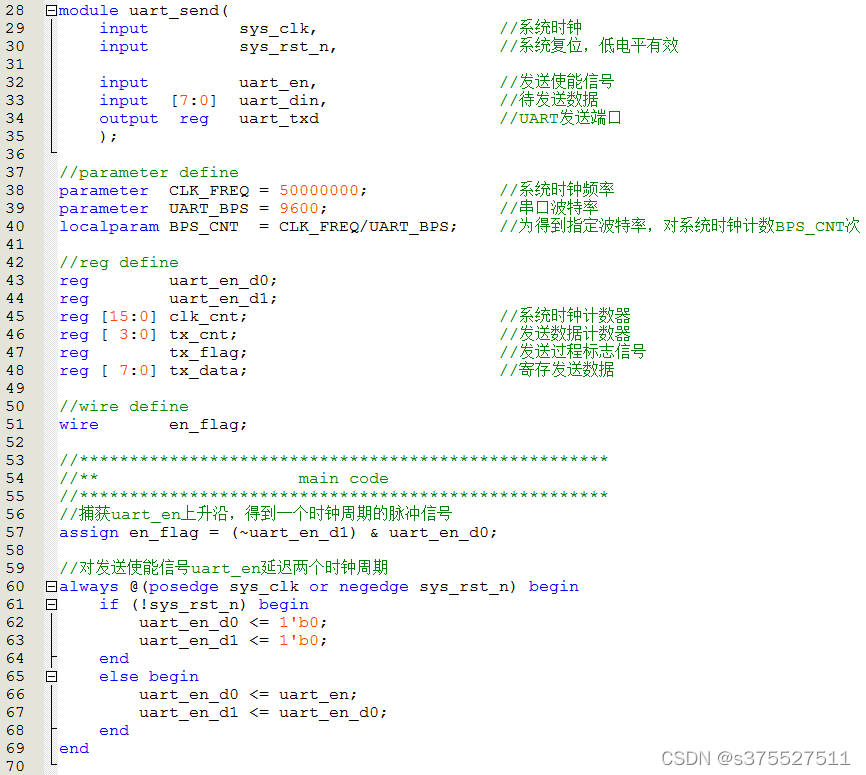

串口发送程序

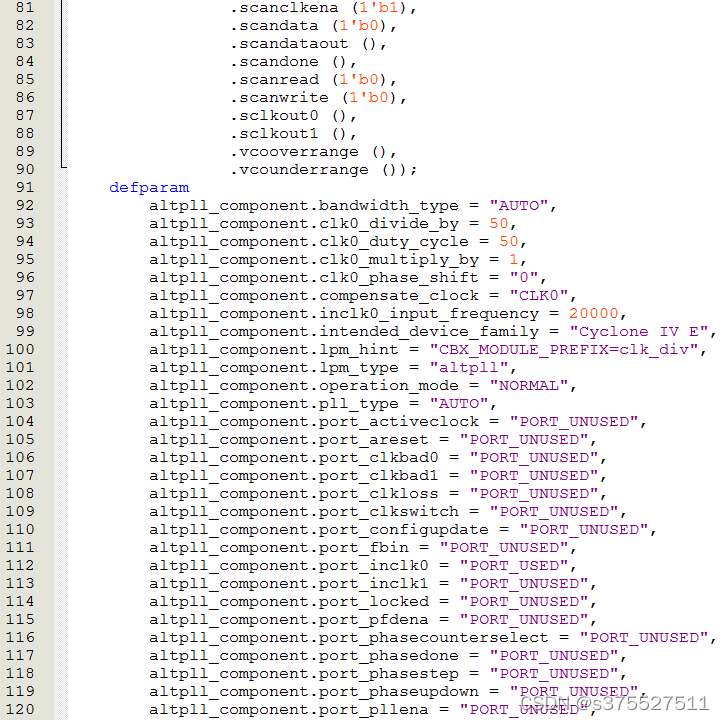

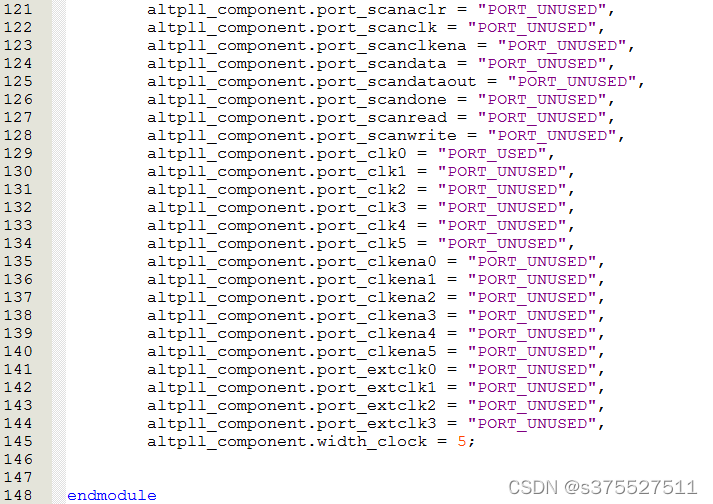

IPcore  clk_div
