一、概述

​ 随着智能化的普及，利用物联网等信息技术改造传统农业，对农业生产要素进行数字化设计、智能化控制也快速发展了起来。为了提高农业的产量以及改善农业生态环境，提高生产经营效率，方便人们日常生活，我们设计了一种更加自动化、智能化、人性化的智慧农业方案。

1、功能

​ （1）支持APP进行远程控制设备的运行；

​ （2）支持控制屏进行本地控制设备的运行；

​ （3）可以实时远程观看所需数据情况。

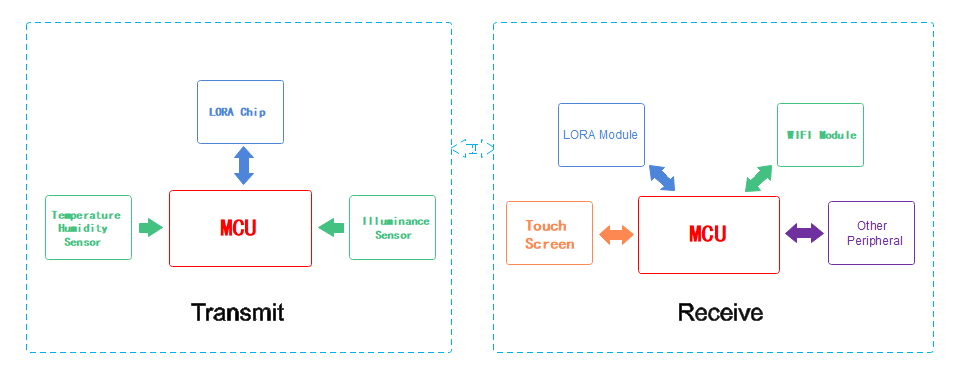

2、硬件框图

image-20210821164927855

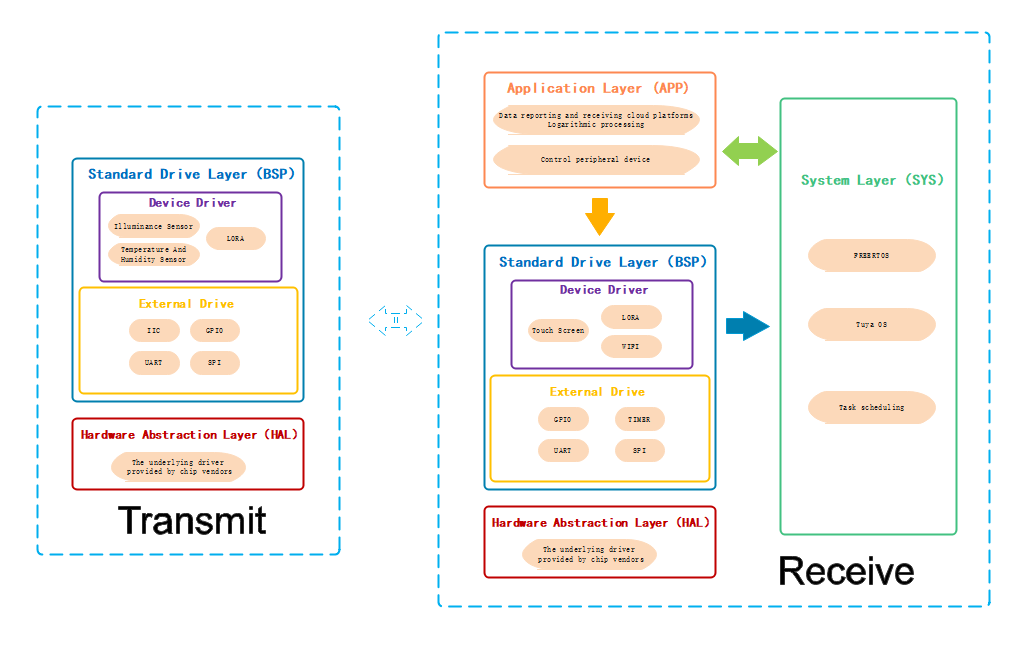

3、软件框图

image-20210824203335908

二、硬件方案介绍

1、主控部分

​ 发送部分采用GD32E230C8T6的一款单片机，接收部分采用的是ST的一款NUCLEO-L476RGDE开发板。

发送部分：

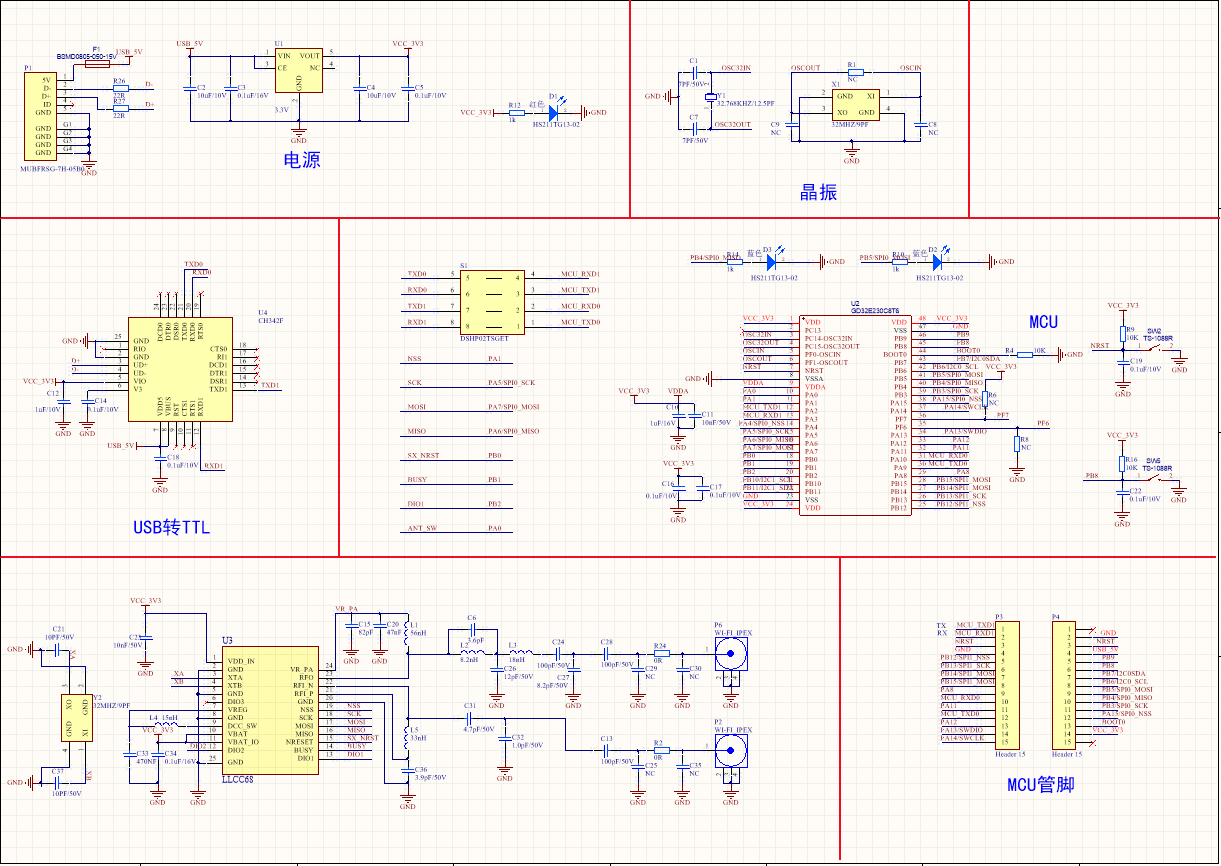

（1）原理图（点击下载）

image-20210824141734196

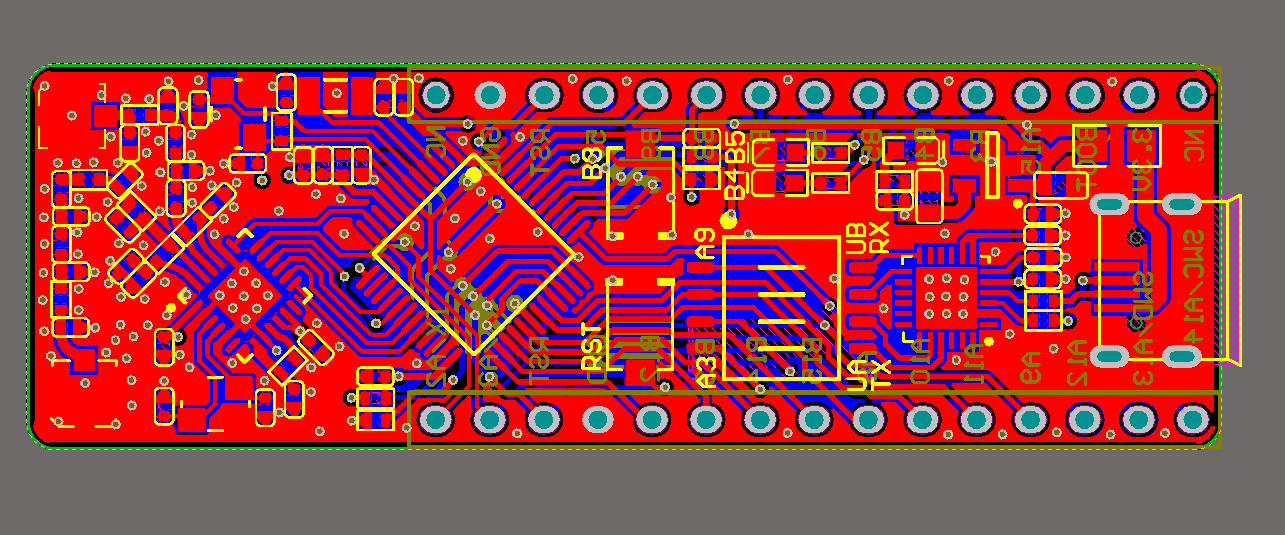

（2）PCB（点击下载）

image-20210824161328551

接收部分：
（1）原理图（点击下载）

注意：下面原理图只截取部分，完整的原理图请参照上面的下载链接。

image-20210823173833493

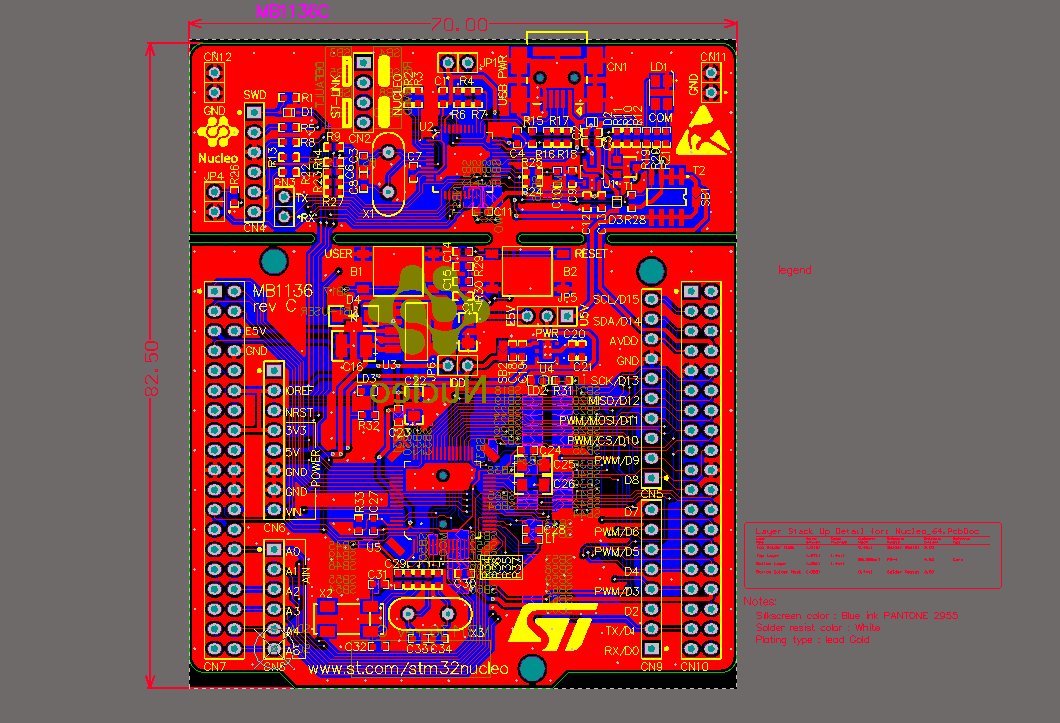

（2）PCB（点击下载）

image-20210823173717514

2、传感器部分

（1）照度检测（点击下载）

​ 光照度检测我们选取一个 BH1750照度检测模块来实现。BH1750 照度检测模块搭载一个BH1750FVI，是I2C总线接口的数字环境光传感器IC。可以准确读取1-65535XL的环境照度。

image-20210308163608700

原理图如下：


​ 管脚介绍

名称VCCGNDSCLSDAADDR
功能描述3~5V供电参考地IIC时钟线IIC数据线地址线
（2）温湿度传感器

​ 温湿度检测我们选取涂鸦的SHT30模块来实现。涂鸦三明治温湿度传感功能板为三明治开发板的应用部分，方便开发者快速实现温湿度硬件产品原型的一款开发板。功能板主要包含一颗 SENSIRION 温湿度传感器 SHT30-DIS，通过 I2C 协议进行通信，I2C时钟频率最高支持1MHz。

image-20210823103536447

​ 关键器件介绍

器件说明
U1（SHT30-DIS）SENSIRION 温湿度传感器，工作电压 2.4~5.5V，湿度精度 ±2%RH，温度精度 ±0.3℃，封装 8 脚 DFN

​ 涂鸦三明治温湿度传感功能板需要用到的管脚介绍

I/O说明
VCC电源供电脚
GND电源参考地
SCLI2C时钟信号
SDAI2C数据信号
INT告警信号，预留

​ 电源技术要求

  • 电源供电电压参照传感器工作电压范围：2.4~5.5V

  • 非测量状态典型电流：0.2uA

  • 低功耗连续测量模式典型电流：800uA

    (1)原理图

    ​ 涂鸦三明治温湿度传感功能板的原理图如下所示：

温湿度传感功能板

​ (2)PCB图

​ 涂鸦三明治温湿度传感功能板的 PCB 如下图所示：

温湿度传感功能板

注意事项

  • 功能板为应用部分，需配合控制板与电源板使用。
  • 电源接口不要触碰 I/O 管脚，避免击穿模块对应 I/O 口。
  • 传感器本体附着灰尘与油污等会导致测量精度下降。
  • 传感器本体不能与清洁剂接触，例如洗板水。
  • 不能使用会释放化学分子的材料包装，否则可能受污染导致数据偏移或完全损坏。

3、无线通信部分

（1）LORA通信（发送部分）

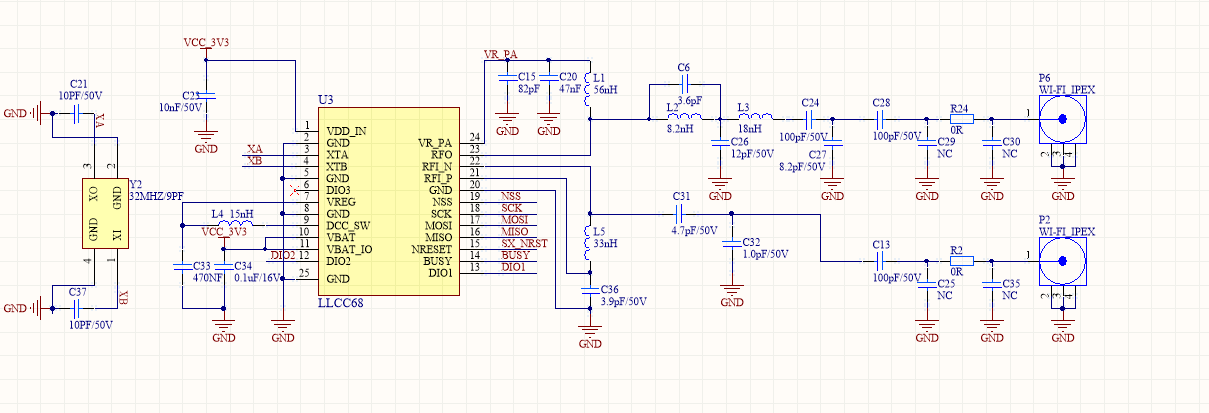

​ LORA通信发送部分采用的是WPG公司的LLCC68的芯片。该芯片和SX1268管脚兼容。此次设计没有使用开关芯片来进行发送与接收模式的切换。直接使用双天线，采用半双工的通信方式。

image-20210823105202586

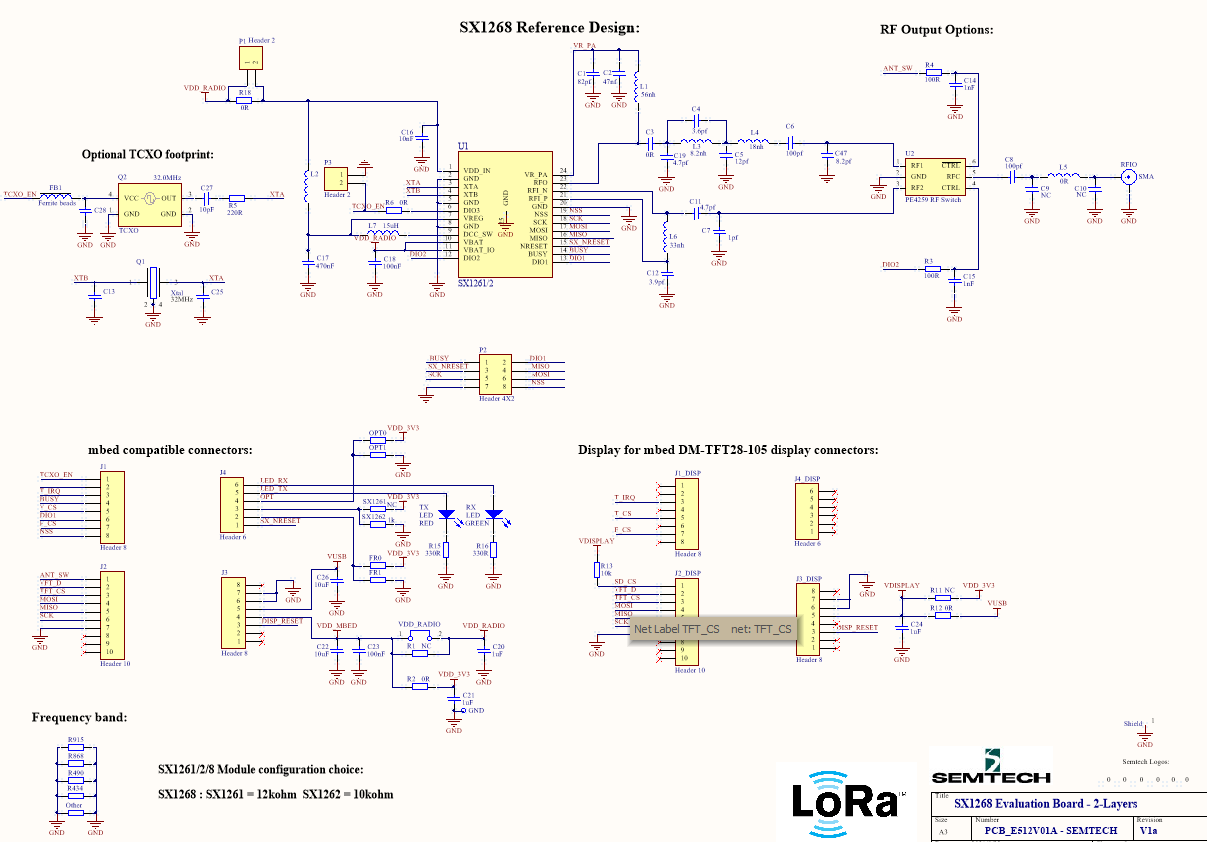

（2）LORA通信（接收部分）

​ LORA通信接收部分采用的是WPG公司的SX1268模块。image-20210823105948905

注意：SX1268和LLCC68管脚兼容，但参数设置有些区别。SX1268扩频因子可以支持到SF12，但LLCC68只能到SF11。所以在程序设计的时候要注意了。

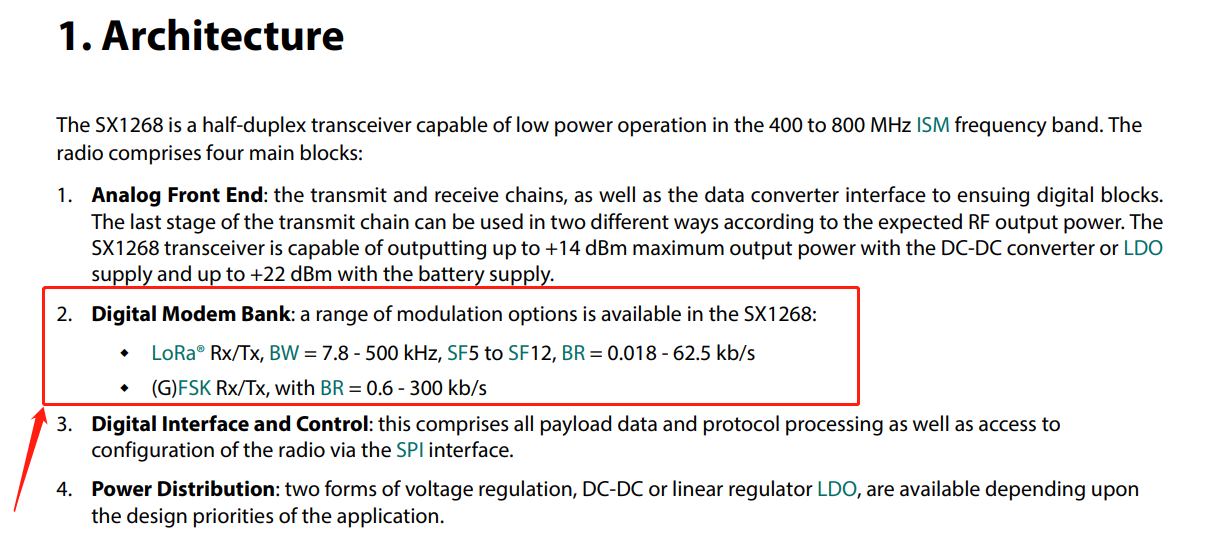

​ SX1268参数如下图：

image-20210823111328952

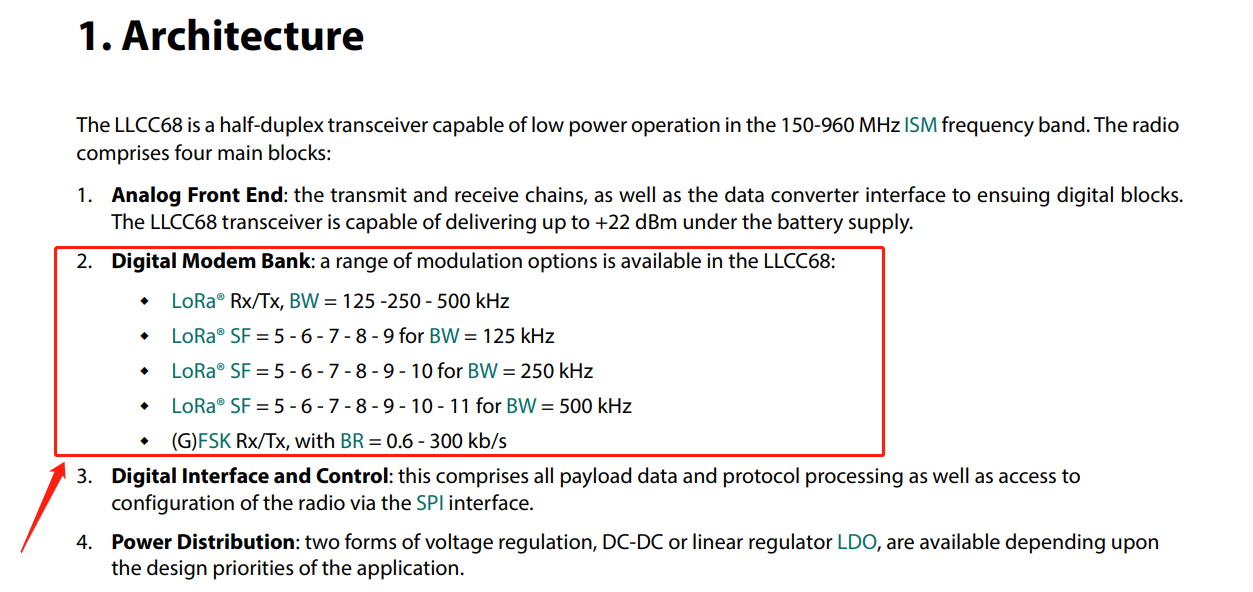

​ LLCC68参数如下图：

image-20210823111733813

（3）WB3S通信

​ WB3S是由涂鸦智能开发的一款低功耗嵌入式Wi-Fi+蓝牙BLE双协议云模组。它由一个高集成度的无线射频芯片BK7231T和少量外围器件构成，内置了Wi-Fi网络协议栈和丰富的库函数。MCU通过串口和WB3S进行通信，采用透传的模式。

4、控制屏部分

​ 显示控制部分采用的是迪文的4.3寸串口屏。

​ 正面图：

​ image-20210823113755984

​ 背面图：

image-20210823113205652
​ 接口图：

image-20210823113311517

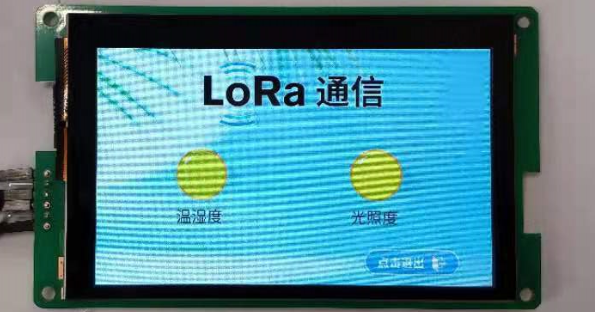

此次设计中界面设计的主界面效果如下图：

image-20210823114244754

MCU和显示屏通过串口通信，来实现控制和显示。

三、产品创建

  • 进入 涂鸦IoT平台，点击创建产品，选择标准类目->电工->开关。（当时为了测试用，所以选择一个标准类目，也可以在平台上其他品类中去创建也是可以的）
    image-20210823115534415
  • 选择自定义方案，输入产品名称，选择通讯协议为Wi-Fi+蓝牙，点击创建产品。

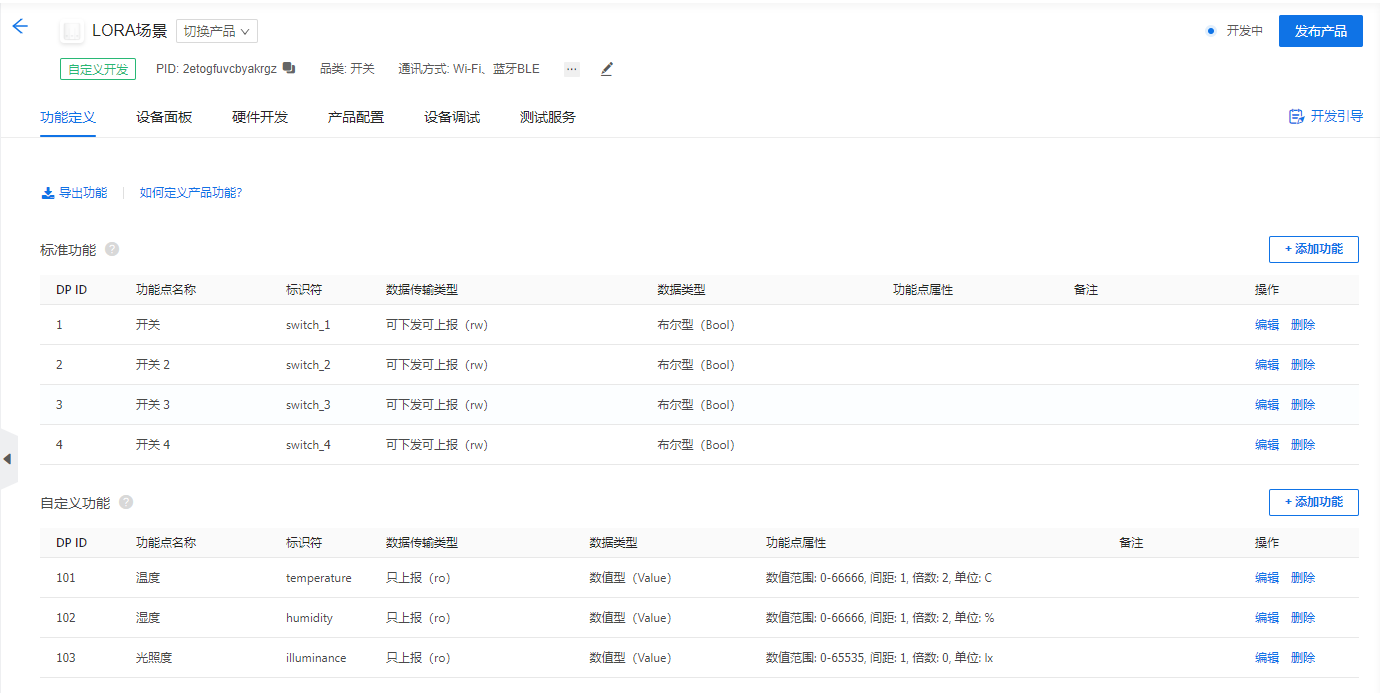

  • 根据要实现的设备功能，创建好DP功能点。
    image-20210823115756972
  • 设定完功能点后，下一步点击设备面板，选择App的面板样式。推荐选择自由配置面板，比较直观，方便灵活。

​ 至此，产品的创建基本完成，可以正式开始嵌入式软件部分的开发。

四、软件方案介绍

1、发送部分（即GD32采集传感器数据通过LORA发送出去）

（1）程序设计入口

打开demo例程，其中GD32_LORA_TRANSMIT文件夹内就是demo的应用代码。应用代码结构如下：

├── Application
│   ├── main.c
│   ├── gd32e23x_it.c
│   ├── systick.c
│   ├── gd32e23x_it.h
│   ├── systick.h
│   ├── gd32e23x_libopt.h
├── GD32E23x_Firmware_Library
│   ├── CMSIS
        ├── Include
           │   ├──gd32e23x.h
           │   ├──system_gd32e23x.h
        ├── Source
           │   ├──startup_gd32e23x.s
           │   ├──system_gd32e23x.h
│   ├── GD32E23x_standard_peripheral
        ├── Include
        ├── Source
├──User
│   ├── BH1750.c
│   ├── BH1750.h
│   ├──delay.c
│   ├──delay.h
│   ├──sht3x.c
│   ├──sht3x.h
│   ├──soft_i2c.c
│   ├──soft_i2c.h
│   ├──SPI.c
│   ├──SPI.h
│   ├──sx126x_v01.c
│   ├──sx126x_v01.h
│   ├──usart.c
└──────usart.h
（2）光照度传感器的驱动

​ 为了检测光照度，选用的传感器型号为BH1750，通过I2C协议与GD32进行通信，相关接口封装都在BH1750.c 文件中。模块具体使用流程如下：

调用Init_BH1750初始化模块：

//初始化BH1750，根据需要请参考pdf进行修改****
void Init_BH1750()
{
  /*开启GPIOB的外设时钟*/
rcu_periph_clock_enable(RCU_GPIOB);
gpio_mode_set(GPIOB, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_6|GPIO_PIN_7);
gpio_output_options_set(GPIOB, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_6|GPIO_PIN_7);
Single_Write_BH1750(0x01);
Delay_ms(180);    //延时180ms
}

调用mread连续读出BH1750内部数据：

//连续读出BH1750内部数据
void mread(void)
{
  uchar i;
  BH1750_Start();                        //起始信号
  BH1750_SendByte(SlaveAddress+1);       //发送设备地址+读信号
 for (i=0; i<3; i++)                     //连续读取6个地址数据，存储中BUF
  {
    BUF[i] = BH1750_RecvByte();          //BUF[0]存储0x32地址中的数据
   if (i == 3)
   {
    BH1750_SendACK(1);                  //最后一个数据需要回NOACK
   }
   else
   {
    BH1750_SendACK(0);                  //回应ACK
   }
  }
  BH1750_Stop();                        //停止信号
  Delay_ms(5);
}

调用read_BH1750获取光照强度值：

uint16_t read_BH1750(void)
{
    int dis_data;                        //变量
	float temp1;
	float temp2;
	Single_Write_BH1750(0x01);   // power on
    Single_Write_BH1750(0x10);   // H- resolution mode
    Delay_ms(180);            //延时180ms
	mread();       //连续读出数据，存储在BUF中
    dis_data=BUF[0];
    dis_data=(dis_data<<8)+BUF[1]; //合成数据
	temp1=dis_data/1.2;
	temp2=10*dis_data/1.2;
	temp2=(int)temp2%10;
	return (uint16_t)temp1;
}
（3）温湿度传感器的驱动

​ 为了测量温湿度，选取涂鸦的SHT30温湿度模块来实现。通过 I2C 协议与GD32进行通信，I2C时钟频率最高支持1MHz。

调用SHT3x_reset复位模块：

/**
* @brief   复位SHT3x
* @param   none
* @retval  none
*/
void SHT3x_reset(void)
{
   SHT3x_Send_Cmd(SOFT_RESET_CMD);
   delay_1ms(20);
}

调用SHT3x_Init初始化模块：

/* 描述：SHT3x初始化函数，并将其设置为周期测量模式
 * 参数：无
 * 返回值：初始化成功返回0，初始化失败返回1 */
 uint8_t SHT3x_Init(void)
   {
     uint8_t ret;
     IIC_Init();
     IIC_Start();
     ret = SHT3x_Send_Cmd(MEDIUM_2_CMD);
     IIC_Stop();
     return ret;
   }

调用 SHT3x_Get_Humiture_periodic获取温湿度值：

/* 描述：温湿度数据获取函数,周期读取，注意，需要提前设置周期模式
* 参数Tem_val：存储温度数据的指针, 温度单位为°C
* 参数Hum_val：存储湿度数据的指针, 温度单位为%
* 返回值：0-读取成功，1-读取失败
********************************************************************/
uint8_t SHT3x_Get_Humiture_periodic(double *Tem_val,double *Hum_val)
{
   uint8_t ret=0;
   uint8_t buff[6]={0};
   uint16_t tem,hum;
   double Temperature=0;
   double Humidity=0;

   IIC_Start();
   ret = SHT3x_Send_Cmd(READOUT_FOR_PERIODIC_MODE);
   IIC_Start();
   ret = SHT3x_Recv_Data(6,buff);
   IIC_Stop();

   /* 校验温度数据和湿度数据是否接收正确 */
   if(CheckCrc8(buff, 0xFF) != buff[2] || CheckCrc8(&buff[3], 0xFF) != buff[5])
   {
   	printf("CRC_ERROR,ret = 0x%x\r\n",ret);
   	return 1;
   }

   /* 转换温度数据 */
   tem = (((uint16_t)buff[0]<<8) | buff[1]);//温度数据拼接
   Temperature= (175.0*(double)tem/65535.0-45.0) ;	// T = -45 + 175 * tem / (2^16-1)

   /* 转换湿度数据 */
   hum = (((uint16_t)buff[3]<<8) | buff[4]);//湿度数据拼接
   Humidity= (100.0*(double)hum/65535.0);			// RH = hum*100 / (2^16-1)

   /* 过滤错误数据 */
   if((Temperature>=-20)&&(Temperature<=125)&&(Humidity>=0)&&(Humidity<=100))
   {
   	*Tem_val = Temperature;
   	*Hum_val = Humidity;

   	return 0;
   }
   else
   	return 1;
}
（4）LORA芯片驱动

​ 为了远距离，低功耗的传输数据，采用的是WPG公司的LLCC68的芯片。通过SPI 协议与GD32进行通信。采用半双工的通信方式。

调用RadioInit初始化模块：

//RADIO 层 ///
void RadioInit(void)
{
  //RadioEvents = events;//这里进行了函数的初始化
#ifdef USE_TCXO
printf("USE TCXO\n");
#else
printf("USE CRYSTAL\n");
#endif
  SX126xInit();中断的回调函后续在其他地方去定义
  SX126xSetStandby( STDBY_RC );
  SX126xSetRegulatorMode( USE_DCDC);//USE_LDO//USE_DCDC

  SX126xSetBufferBaseAddress( 0x00, 0x00 );
  SX126xSetTxParams( 0, RADIO_RAMP_200_US );
  //DIO_0的中断MASK全部打开，在RadioSend()会再继续细分中断
  SX126xSetDioIrqParams( IRQ_RADIO_ALL, IRQ_RADIO_ALL, IRQ_RADIO_NONE, IRQ_RADIO_NONE );
}

调用 SX126xOnDio1Irq进行数据处理：

//DIO1的中断函数
void SX126xOnDio1Irq(void)
{
	 uint16_t irqRegs = SX126xGetIrqStatus( );
	 SX126xClearIrqStatus( IRQ_RADIO_ALL );//这里清掉中断标志
		 //发送结束
 if( ( irqRegs & IRQ_TX_DONE ) == IRQ_TX_DONE )
			{
				 TXDone=true;
				 gpio_bit_toggle(LED_GPIO_Port, LED_Pin);
				 OnTxDone();
			}

	//在SX126xSetTx()设置了一个超时时间 可以检测改功能 --ok
	if( ( irqRegs & IRQ_RX_TX_TIMEOUT ) == IRQ_RX_TX_TIMEOUT )
			{
				 TimeOutFlag=true;
				 printf(" RX/TX timeout\n");

			}
	if( ( irqRegs & IRQ_RX_DONE ) == IRQ_RX_DONE )
	{
			SX126xGetPayload( RadioRxPayload, &RadioRxPacketSize , 255 );
			SX126xGetPacketStatus( &RadioPktStatus );
			gpio_bit_toggle(LED_GPIO_Port, LED_Pin);
			OnRxDone();
			RXDoneFlag=true;
	}

	 if( ( irqRegs & IRQ_CRC_ERROR ) == IRQ_CRC_ERROR )
		 {
				printf("CRC fail\n");
				CRCFail=true;

		 }
	if( ( irqRegs & IRQ_CAD_DONE ) == IRQ_CAD_DONE )
			{
				if ( ( irqRegs & IRQ_CAD_ACTIVITY_DETECTED ) == IRQ_CAD_ACTIVITY_DETECTED )
				{
					//printf("IRQ_CAD_ACTIVITY_DETECTED\n");
					//CadDetect=true;
				}
			}
	if( ( irqRegs & IRQ_PREAMBLE_DETECTED ) == IRQ_PREAMBLE_DETECTED )
	{
			__NOP( );
	}

	if( ( irqRegs & IRQ_SYNCWORD_VALID ) == IRQ_SYNCWORD_VALID )
	{
			__NOP( );
	}

	if( ( irqRegs & IRQ_HEADER_VALID ) == IRQ_HEADER_VALID )
	{
			__NOP( );
	}
}
（5）主程序设计
#define LORA_MODE	1
#define FSK_MODE  0
#define TRANSMITTER 1
#define RECEIVER   0
int main(void)
{
  uint8_t i=0;
  uint16_t  light;
  double Tem_val,Hum_val;
  bool DetectTruetable[100]={0};//CAD成功的分布
  bool RXTruetable[100]={0};//CAD后能接收正确的分布
  uint8_t CadDetectedTime=0;//检测到的cad的次数
  uint8_t RxCorrectTime=0;//RX 接收正确次数
  uint8_t TxTime=0;		//TX 次数
  int random_number=0;
  RadioStatus_t RadioStatus;
  //连续发送的时候用
  uint8_t ModulationParam[8] = { 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 };
  uint8_t PacketParam[9] = { 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 };
  /* Configure the system clock */
  systick_config();
  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  rcu_config();
  gpio_config();
  spi_config();
  USART0_Init();
  USART1_Init();
  Init_BH1750();
  SHT3x_reset();
  if( 0 == SHT3x_Init())
      printf("SHT3x_Init OK \r\n");
  else
	printf("SHT3x_Init ERR \r\n");

  gpio_bit_toggle(LED_GPIO_Port, LED_Pin);
  Delay_ms(250);

  SX126xReset();
  i=SX126xReadRegister(REG_LR_CRCSEEDBASEADDR);

  if(i==0x1D)
  {
	printf("SPI SUCCESS!\n\r");
  }
  else
  {
	printf("SPI Fail! REG_LR_CRCSEEDBASEADDR=%x\n\r",i);
  }
  RadioInit();
  SX126xWriteRegister(0x889, SX126xReadRegister(0x889) & 0xfB);//SdCfg0 (0x889) sd_res (bit 2) = 0
  printf("RadioInit Done!\n\r");
while (1)
  {
#if (TRANSMITTER==1)
	while(1)
	{
        light =read_BH1750();
			/* 采集温湿度数据 */
			if(SHT3x_Get_Humiture_periodic(&Tem_val,&Hum_val) == 0)
			{
				memcpy(Buffer,(double*)(&Tem_val),8);
				memcpy(Buffer+8,(double*)(&Hum_val),8);
			}
			else
			    printf("Get_Humiture ERR\r\n");

		memcpy(Buffer+16, (uint16_t*)&light, sizeof((uint16_t*)&light));
		RadioSend(Buffer ,18);
		printf("1=%d\n",read_BH1750());
		while(TXDone==false && TimeOutFlag==false);//一直等待tx done
		TXDone=false;
		TimeOutFlag=false;
		printf("TxTime=%d\n",TxTime);
		Delay_ms(1000); //1s
		//读取状态
		RadioStatus=SX126xGetStatus();
		printf("RadioStatus is(after TX_DONE) %d\n",(((RadioStatus.Value)>>4)&0x07));
	}
#elif (RECEIVER==1)
  while(1)
	{

#if (RX_CONTINOUS==1)
		//开始接收
		RadioRx(0xFFFFFF);//50MS(0XC80)超时  0-单次接收 无超时
		printf("continous RX...\n");
		while(1);//连续接收
#endif
		RadioRx(2000);//50MS(0XC80)超时  0-单次接收 无超时
		while(RXDoneFlag==false && TimeOutFlag==false && CRCFail==false);
		if(RXDoneFlag==true || TimeOutFlag==true || CRCFail==true)
		{
			if(CRCFail==false)	//CRC无错误
			{
				if(RXDoneFlag==true)
				{
					printf("\n%d:RxCorrect-PING\n",RxCorrectTime);
					RxCorrectTime++;
				}
			}
			CRCFail=false;
			RXDoneFlag=false;
			TimeOutFlag=false;
		}

	}
#endif
 }
}

本demo发送部分完整工程:[点此下载](Tuya-Community/tuya-iotos-embeded-mcu-demo-wifi-ble-GD32_LORA_TRANSMIT (github.com))

2、接收部分（即STM32收到LORA模块的数据进行处理控制）

（1）程序设计入口

打开demo例程，其中STM32_LORA_LCD_RECEIVE文件夹内就是demo的应用代码。应用代码结构如下：

├── Src
│   ├── main.c
│   ├── connect_wifi.c
│   ├── delay.c
│   ├── lcd.c
│   ├── myOS.c
│   ├── stm32l4xx_hal_msp.c
│   ├── stm32l4xx_it.c
│   ├── sx126x_v01.c
│   ├── system_stm32l4xx.c
│   ├── time.c
│   ├──usart.c
├── Inc
│   ├── main.h
│   ├── connect_wifi.h
│   ├── delay.h
│   ├── lcd.h
│   ├── myOS.h
│   ├── stm32l4xx_hal_conf.h
│   ├── stm32l4xx_it.h
│   ├── sx126x_v01.h
│   ├── time.h
│   ├── type.h
│   ├──usart.h
├── Drivers
│   ├── CMSIS
        ├── Device
           │   ├──STM32L4xx
        ├── DSP_Lib
           │   ├──Source
        ├── Include
        ├── Lib
           │   ├──ARM
           │   ├──GCC
        ├── RTOS
           │   ├──Template
│   ├── STM32L4xx_HAL_Driver
        ├── Inc
        ├── Src
└── MCU_SDK
    ├── mcu_api.c
    ├── mcu_api.h
    ├── protocol.c
    ├── protocol.h
    ├── system.c
    ├── system.h
    └── wifi.h
（2）LORA模块驱动

​ 采用的是WPG公司的SX1268模块。通过SPI 协议与STM32进行通信。采用半双工的通信方式。驱动同LLCC68，但二者参数设置有些差别。差别如下所示：

SX1268扩频因子可以支持到SF12，但LLCC68只能到SF11。为了适用这两款芯片，同时满足要求，此处扩频因子选择SF10。

#define LORA_BANDWIDTH                              1       // [0: 125 kHz,
   														//	1: 250 kHz,
   														//	2: 500k
   														//	3 :20.83kHz
   														//	4:31.25kHz
   														//	5:62.5kHz4
   														//6:41.67
#define LORA_SPREADING_FACTOR                       10      // [SF7..SF12]
（3）控制屏程序设计

​ STM32通过串口和控制屏进行通信，波特率115200。

​ 界面设计

​ 首先采用PS软件做出自己需要的图片，然后保存成800*480分辨率的BMP图片格式。接着采用迪文的一款上位机软件进行显示和控制设计。

温湿度界面：

image-20210823163804336

image-20210824152538656

​ 光照度界面：

image-20210824153113907

image-20210823164138158

节点控制界面：

image-20210823164537015

image-20210824152634111

控制屏界面设计完整工程:点此下载

驱动程序设计

调用WriteDataToLCD对控制屏写入数据：

/*******************************************************************************
** Function Name  :void WriteDataToLCD(uint16_t startAddress,uint16_t return_data_start_addr,uint16_t length)
** Description    : 数据写入触摸屏变量寄存器
** Input          : uint16_t startAddress,uint16_t return_data_start_addr,uint16_t length
** Output         : None
** Return         : None
** Attention		 	:
*******************************************************************************/
void WriteDataToLCD(uint16_t startAddress,uint16_t return_data_start_addr,uint16_t length)
{
 /*命令的长度由帧头（2个字节）+数据长度（1个字节）+指令（1个字节）+起始地址（2个字节）+数据（长度为length）*/
   uint8_t i;
   usart1_txBuf[0]=0x5a;
   usart1_txBuf[1]=0xa5;
   usart1_txBuf[2]=length+3;
   usart1_txBuf[3]=0x82;
   usart1_txBuf[4]=(uint8_t)((startAddress>>8)&0xff);//起始地址
   usart1_txBuf[5]=(uint8_t)(startAddress&0XFF);//起始地址
   for(i=0;i<length;i++)
   {
   	usart1_txBuf[i+6]=((SEND_BUF[i+return_data_start_addr]));
   }
   HAL_UART_Transmit(&huart1, usart1_txBuf, length+6, 20);
}

调用ReadDataFromLCD读取控制屏数据：

/*******************************************************************************
** Function Name  :void ReadDataFromLCD(uint16_t startAddress,uint8_t readWordLength)
** Description    : 读变量存储器数据
** Input          : uint16_t startAddress,uint8_t readWordLength
** Output         : None
** Return         : None
** Attention		 	:
*******************************************************************************/
void ReadDataFromLCD(uint16_t startAddress,uint16_t readWordLength)
{
 //命令的长度由帧头（2个字节）+数据长度（1个字节）+指令（1个字节）+起始地址（2个字节）+读取的字长度（1个字节）
   usart1_txBuf[0]=0x5a;
   usart1_txBuf[1]=0xa5;
   usart1_txBuf[2]=0x04;
   usart1_txBuf[3]=0x83;
   usart1_txBuf[4]=(uint8_t)((startAddress>>8)&0xff);//起始地址
   usart1_txBuf[5]=(uint8_t)(startAddress&0xff);//起始地址
   usart1_txBuf[6]=readWordLength;//读取长度

   HAL_UART_Transmit(&huart1, usart1_txBuf, 7 , 20);
}

调用void send_tz控制页面跳转：

/*******************************************************************************
** Function Name  :void send_tz(void))
** Description    : 跳转页面函数
** Input          : None
** Output         : None
** Return         : None
** Attention		 	:
*******************************************************************************/
void send_tz(void)
{
   uint8_t i;
   usart1_txBuf[0]=0x5a;
   usart1_txBuf[1]=0xa5;
   usart1_txBuf[2]=0x07;
   usart1_txBuf[3]=0x82;
   usart1_txBuf[4]=0x00;
   usart1_txBuf[5]=0x84;
   usart1_txBuf[6]=0x5a;
   usart1_txBuf[7]=0x01;
   for(i=0;i<2;i++)
   {
   	usart1_txBuf[i+8]=((SEND_BUF[i]));
   }
   HAL_UART_Transmit(&huart1, usart1_txBuf, 10, 20);
}
（4）WB3S模组

​ STM32通过串口和WB3S进行通信，采用透传的模式。

调用wifi_protocol_init初始化模块串口协议：

/**
* @brief  协议串口初始化函数
* @param  Null
* @return Null
* @note   在MCU初始化代码中调用该函数
*/
void wifi_protocol_init(void)
{
   //#error " 请在main函数中添加wifi_protocol_init()完成wifi协议初始化,并删除该行"
   rx_buf_in = (unsigned char *)wifi_uart_rx_buf;
   rx_buf_out = (unsigned char *)wifi_uart_rx_buf;

   stop_update_flag = DISABLE;

#ifndef WIFI_CONTROL_SELF_MODE
   wifi_work_state = WIFI_SATE_UNKNOW;
#endif
}

调用 wifi_uart_service对串口数据进行处理：

/**
* @brief  wifi串口数据处理服务
* @param  Null
* @return Null
* @note   在MCU主函数while循环中调用该函数
*/
void wifi_uart_service(void)
{
   //#error "请直接在main函数的while(1){}中添加wifi_uart_service(),调用该函数不要加任何条件判断,完成后删除该行"
   static unsigned short rx_in = 0;
   unsigned short offset = 0;
   unsigned short rx_value_len = 0;

   while((rx_in < sizeof(wifi_data_process_buf)) && with_data_rxbuff() > 0)
   {
       wifi_data_process_buf[rx_in ++] = take_byte_rxbuff();
   }

   if(rx_in < PROTOCOL_HEAD)
       return;

   while((rx_in - offset) >= PROTOCOL_HEAD) {
       if(wifi_data_process_buf[offset + HEAD_FIRST] != FRAME_FIRST)
       {
           offset ++;
           continue;
       }

       if(wifi_data_process_buf[offset + HEAD_SECOND] != FRAME_SECOND)
       {
           offset ++;
           continue;
       }

       if(wifi_data_process_buf[offset + PROTOCOL_VERSION] != MCU_RX_VER)
       {
           offset += 2;
           continue;
       }

       rx_value_len = wifi_data_process_buf[offset + LENGTH_HIGH] * 0x100;
       rx_value_len += (wifi_data_process_buf[offset + LENGTH_LOW] + PROTOCOL_HEAD);
       if(rx_value_len > sizeof(wifi_data_process_buf) + PROTOCOL_HEAD)
       {
           offset += 3;
           continue;
       }

       if((rx_in - offset) < rx_value_len)
       {
           break;
       }

       //数据接收完成
       if(get_check_sum((unsigned char *)wifi_data_process_buf + offset,rx_value_len - 1) != wifi_data_process_buf[offset +                rx_value_len - 1])
       {
           offset += 3;
           continue;
       }

       data_handle(offset);
       offset += rx_value_len;
      }//end while

   rx_in -= offset;
   if(rx_in > 0)
   {
     my_memcpy((char *)wifi_data_process_buf, (const char *)wifi_data_process_buf + offset, rx_in);
   }
}

调用以下DP处理函数对控制屏和GPIO进行控制：

/*****************************************************************************
函数名称 : dp_download_switch_1_handle
功能描述 : 针对DPID_SWITCH_1的处理函数
输入参数 : value:数据源数据
       : length:数据长度
返回参数 : 成功返回:SUCCESS/失败返回:ERROR
使用说明 : 可下发可上报类型,需要在处理完数据后上报处理结果至app
*****************************************************************************/
static unsigned char dp_download_switch_1_handle(const unsigned char value[], unsigned short length)
{
   //示例:当前DP类型为BOOL
   unsigned char ret;
   //0:关/1:开
   unsigned char switch_1;

   switch_1 = mcu_get_dp_download_bool(value,length);
   if(switch_1 == 0)
   	 {
               //开关关
   			SEND_BUF[0]=0x00;
   			SEND_BUF[1]=0x06;
   			send_tz();

   			SEND_BUF[0]=0x00;
   			SEND_BUF[1]=0x00;
   			WriteDataToLCD(0x1000,0,2);
   		  HAL_GPIO_WritePin(GPIOC, GPIO_PIN_2, GPIO_PIN_RESET);
       }
   	else
   	{
   			SEND_BUF[0]=0x00;
   			SEND_BUF[1]=0x06;
   			send_tz();

   			SEND_BUF[0]=0x00;
   			SEND_BUF[1]=0x01;
   			WriteDataToLCD(0x1000,0,2);
   		    HAL_GPIO_WritePin(GPIOC, GPIO_PIN_2, GPIO_PIN_SET);
   	       //开关开
     }

   //处理完DP数据后应有反馈
   ret = mcu_dp_bool_update(DPID_SWITCH_1,switch_1);
   if(ret == SUCCESS)
       return SUCCESS;
   else
       return ERROR;
}
/*****************************************************************************
函数名称 : dp_download_switch_2_handle
功能描述 : 针对DPID_SWITCH_2的处理函数
输入参数 : value:数据源数据
       : length:数据长度
返回参数 : 成功返回:SUCCESS/失败返回:ERROR
使用说明 : 可下发可上报类型,需要在处理完数据后上报处理结果至app
*****************************************************************************/
static unsigned char dp_download_switch_2_handle(const unsigned char value[], unsigned short length)
{
   //示例:当前DP类型为BOOL
   unsigned char ret;
   //0:关/1:开
   unsigned char switch_2;

   switch_2 = mcu_get_dp_download_bool(value,length);
   if(switch_2 == 0) {

   		    SEND_BUF[0]=0x00;
   			SEND_BUF[1]=0x06;
   			send_tz();

   		    SEND_BUF[0]=0x00;
   			SEND_BUF[1]=0x00;
   			WriteDataToLCD(0x1001,0,2);
   		  HAL_GPIO_WritePin(GPIOC, GPIO_PIN_6, GPIO_PIN_RESET);
       //开关关
   }else {

   		    SEND_BUF[0]=0x00;
   			SEND_BUF[1]=0x06;
   			send_tz();

   		    SEND_BUF[0]=0x00;
   			SEND_BUF[1]=0x01;
   			WriteDataToLCD(0x1001,0,2);
   		  HAL_GPIO_WritePin(GPIOC, GPIO_PIN_6, GPIO_PIN_SET);
       //开关开
   }

   //处理完DP数据后应有反馈
   ret = mcu_dp_bool_update(DPID_SWITCH_2,switch_2);
   if(ret == SUCCESS)
       return SUCCESS;
   else
       return ERROR;
}
/*****************************************************************************
函数名称 : dp_download_switch_3_handle
功能描述 : 针对DPID_SWITCH_3的处理函数
输入参数 : value:数据源数据
       : length:数据长度
返回参数 : 成功返回:SUCCESS/失败返回:ERROR
使用说明 : 可下发可上报类型,需要在处理完数据后上报处理结果至app
*****************************************************************************/
static unsigned char dp_download_switch_3_handle(const unsigned char value[], unsigned short length)
{
   //示例:当前DP类型为BOOL
   unsigned char ret;
   //0:关/1:开
   unsigned char switch_3;

   switch_3 = mcu_get_dp_download_bool(value,length);
   if(switch_3 == 0) {

   		    SEND_BUF[0]=0x00;
   			SEND_BUF[1]=0x06;
   			send_tz();

   		    SEND_BUF[0]=0x00;
   			SEND_BUF[1]=0x00;
   			WriteDataToLCD(0x1002,0,2);
   		  HAL_GPIO_WritePin(GPIOC, GPIO_PIN_7, GPIO_PIN_RESET);
       //开关关
   }else {

   		    SEND_BUF[0]=0x00;
   			SEND_BUF[1]=0x06;
   			send_tz();

   		    SEND_BUF[0]=0x00;
   			SEND_BUF[1]=0x01;
   			WriteDataToLCD(0x1002,0,2);
   		  HAL_GPIO_WritePin(GPIOC, GPIO_PIN_7, GPIO_PIN_SET);
       //开关开
   }

   //处理完DP数据后应有反馈
   ret = mcu_dp_bool_update(DPID_SWITCH_3,switch_3);
   if(ret == SUCCESS)
       return SUCCESS;
   else
       return ERROR;
}
/*****************************************************************************
函数名称 : dp_download_switch_4_handle
功能描述 : 针对DPID_SWITCH_4的处理函数
输入参数 : value:数据源数据
       : length:数据长度
返回参数 : 成功返回:SUCCESS/失败返回:ERROR
使用说明 : 可下发可上报类型,需要在处理完数据后上报处理结果至app
*****************************************************************************/
static unsigned char dp_download_switch_4_handle(const unsigned char value[], unsigned short length)
{
   //示例:当前DP类型为BOOL
   unsigned char ret;
   //0:关/1:开
   unsigned char switch_4;

   switch_4 = mcu_get_dp_download_bool(value,length);
   if(switch_4 == 0) {

   		    SEND_BUF[0]=0x00;
   			SEND_BUF[1]=0x06;
   			send_tz();

   		    SEND_BUF[0]=0x00;
   			SEND_BUF[1]=0x00;
   			WriteDataToLCD(0x1003,0,2);
   		  HAL_GPIO_WritePin(GPIOC, GPIO_PIN_8, GPIO_PIN_RESET);
       //开关关
   }else {

   		    SEND_BUF[0]=0x00;
   			SEND_BUF[1]=0x06;
   			send_tz();

   		    SEND_BUF[0]=0x00;
   			SEND_BUF[1]=0x01;
   			WriteDataToLCD(0x1003,0,2);
   		  HAL_GPIO_WritePin(GPIOC, GPIO_PIN_8, GPIO_PIN_SET);
       //开关开
   }

   //处理完DP数据后应有反馈
   ret = mcu_dp_bool_update(DPID_SWITCH_4,switch_4);
   if(ret == SUCCESS)
       return SUCCESS;
   else
       return ERROR;
}
（5）按键配网

调用Connect_Wifi进行配网设置，通过WB3S模组连接涂鸦云平台。

void Connect_Wifi(void)
{
if (GPIO_PIN_RESET == HAL_GPIO_ReadPin(WIFI_KEY_GPIO_Port, WIFI_KEY_Pin))
   	{
   		delay_ms(10);
   		if (GPIO_PIN_RESET == HAL_GPIO_ReadPin(WIFI_KEY_GPIO_Port, WIFI_KEY_Pin))
   			{
   				mcu_set_wifi_mode(0);
   				printf("begin connect wifi\r\n");
   			}
   	}
   switch(mcu_get_wifi_work_state())
   {
   	 case SMART_CONFIG_STATE:
   				 printf("smart config\r\n");
   			 HAL_GPIO_TogglePin(WIFI_LED_GPIO_Port, WIFI_LED_Pin);
   			 delay_ms(250);
   		break;
   		case AP_STATE:
   				 printf("AP config\r\n");
   				 HAL_GPIO_TogglePin(WIFI_LED_GPIO_Port, WIFI_LED_Pin);
   				 delay_ms(500);
   		break;
   		case WIFI_NOT_CONNECTED:
   				 printf("connect wifi\r\n");
   				 HAL_GPIO_WritePin(WIFI_LED_GPIO_Port, WIFI_LED_Pin, GPIO_PIN_SET);
   		break;
   		case WIFI_CONNECTED:
   				 printf("connect success\r\n");
   				 HAL_GPIO_WritePin(WIFI_LED_GPIO_Port, WIFI_LED_Pin, GPIO_PIN_SET);
   		case WIFI_CONN_CLOUD:
   				 HAL_GPIO_WritePin(WIFI_LED_GPIO_Port, WIFI_LED_Pin, GPIO_PIN_SET);
   		break;
   		default:
   				 HAL_GPIO_WritePin(WIFI_LED_GPIO_Port, WIFI_LED_Pin, GPIO_PIN_RESET);
   				 printf ("connect fail\r\n");
   		break;

   }
}
（6）系统管理函数接口设计

由于使用串口较多，防止出现串口数据传输过程中被干扰的情况出现，此处利用定时器3中断，写了一个系统管理函数。不同定时时间处理不同的任务。

//系统管理函数
void System_Management(void)
{
   static __IO uint8_t timer_50ms = 0U;
   static __IO uint8_t timer_500ms = 0U;
   static __IO uint8_t timer_1000ms = 0U;
   static __IO uint8_t timer_10s = 0U;

   system_running_timer++;
   System_Run_2ms();		/*2ms task*/
   timer_50ms++;
   /*write if-else to aviod multiple task are running at same time
   only running 2ms task and one of 50ms, 500ms and 1s every 2ms.*/
   if(timer_50ms >= 25u)
   {
   	timer_50ms = 0u;
   	Systen_Run_50ms();

   	timer_500ms ++;
   }else if(timer_500ms >= 10u)
   {
   	timer_500ms = 0u;
   	System_Run_500ms();

   	timer_1000ms ++;
   }else if(timer_1000ms >= 2u)
   {
   	timer_1000ms = 0u;
   	System_Run_1000ms();

   	timer_10s ++;
   }else
   {

   }
}

调用System_Run_2ms和Systen_Run_50ms分别处理WiFi模组和LORA模块的数据。

/*
   2ms task
*/
void System_Run_2ms(void)
{
   system_running_timer += 2;  /*Record system running time*/
   wifi_uart_service();//wifi串口数据处理服务
   Connect_Wifi(); //配网
}

/*
   50ms task
*/
void Systen_Run_50ms(void)
{
    OnRxDone();
}
（7）主程序设计
#define LORA_MODE	1
#define FSK_MODE   0
#define TRANSMITTER    0
#define RECEIVER       1

int main(void)
{
 uint8_t i=0;
 bool DetectTruetable[100]={0};//CAD成功的分布
 bool RXTruetable[100]={0};//CAD后能接收正确的分布
 uint8_t CadDetectedTime=0;//检测到的cad的次数
 uint8_t RxCorrectTime=0;//RX 接收正确次数
 uint8_t TxTime=0;		//TX 次数

   //连续发送的时候用
 uint8_t ModulationParam[8] = { 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 };
 uint8_t PacketParam[9] = { 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 };

 /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
 HAL_Init();
 /* Configure the system clock */
 SystemClock_Config();
 /* Initialize all configured peripherals */
 MX_GPIO_Init();
 MX_SPI1_Init();
 MX_USART1_UART_Init();
 MX_USART2_UART_Init();
 MX_USART3_UART_Init();
 wifi_protocol_init();   //wifi协议初始化
 TIM3_Init(20-1,8000-1); //定时器3初始化，定时2ms

 for(i=0;i<1;i++)
 {
   HAL_GPIO_WritePin(LED_GPIO_Port, LED_Pin, GPIO_PIN_SET);
   HAL_Delay(1000);
   HAL_GPIO_WritePin(LED_GPIO_Port, LED_Pin, GPIO_PIN_RESET);
   HAL_Delay(1000);
 }

 SX126xReset();
 i=SX126xReadRegister(REG_LR_CRCSEEDBASEADDR);
 if(i==0x1D)
 {
   printf("SPI SUCCESS!\n\r");
 }
 else
 {
   printf("SPI Fail! REG_LR_CRCSEEDBASEADDR=%x\n\r",i);
 }
 RadioInit();
 SX126xWriteRegister(0x889, SX126xReadRegister(0x889) & 0xfB);//SdCfg0 (0x889) sd_res (bit 2) = 0
 printf("RadioInit Done!\n\r");


#if (TEST_MODE==0)   //infinite preamble TX mode
   //连续发送
   SX126xSetStandby( STDBY_RC );
   SX126xSetPacketType(PACKET_TYPE_LORA);//todo: 增加发射FSK模式下的改指令

   printf("set lora params\n");
   ModulationParam[0]=LORA_SPREADING_FACTOR;
   ModulationParam[1]=Bandwidths_copy[LORA_BANDWIDTH];
   ModulationParam[2]=LORA_CODINGRATE;
   ModulationParam[3]=0;//1:SF11 and SF12 0:其他 低速率优化
   SX126xWriteCommand( RADIO_SET_MODULATIONPARAMS, ModulationParam, 4 );//lora发射参数配置


   //设置lora包参数
   PacketParam[0]=(LORA_PREAMBLE_LENGTH>>8)& 0xFF;
   PacketParam[1]=LORA_PREAMBLE_LENGTH;
   PacketParam[2]=LORA_FIX_LENGTH_PAYLOAD_ON;//head type
   PacketParam[3]=0xFF;//0Xff is MaxPayloadLength
   PacketParam[4]=true;//CRC on
   PacketParam[5]=LORA_IQ_INVERSION_ON;
   SX126xWriteCommand( RADIO_SET_PACKETPARAMS, PacketParam, 6 );

   //SX126xWriteBuffer( 0x00, SendData, 10 );

   //连续发送lora
   SX126xSetRfFrequency( RF_FREQUENCY );
   SX126xSetRfTxPower( TX_OUTPUT_POWER );
   SX126xSetTxInfinitePreamble();

   printf("TxContinuousWave Now--infinite preamble!\n\r");
   while(1);
#elif (TEST_MODE==1) //TX CW

   RadioSetTxContinuousWave( RF_FREQUENCY, TX_OUTPUT_POWER, TX_TIMEOUT );
   printf("TxContinuousWave Now---CW!\n\r");
   while(1);

#endif


#if (FSK_MODE==1)

   SX126xSetRfFrequency(RF_FREQUENCY);
   RadioSetTxConfig( MODEM_FSK, TX_OUTPUT_POWER, FSK_FDEV, FSK_BANDWIDTH,
   					FSK_DATARATE, 0,
   					FSK_PREAMBLE_LENGTH, FSK_FIX_LENGTH_PAYLOAD_ON,
   					true, 0, 0, 0, 3000 );

   RadioSetRxConfig( MODEM_FSK, FSK_BANDWIDTH, FSK_DATARATE,
   					0, FSK_AFC_BANDWIDTH, FSK_PREAMBLE_LENGTH,
   					0, FSK_FIX_LENGTH_PAYLOAD_ON, FSK_FIX_LENGTH_PAYLOAD, FSK_CRC,0, 0,false, RX_CONTINOUS );

   printf("FSK:%d,Fdev=%ld,BitRate=%ld,BW=%ld,PWR=%d,PreLen=%d,PYLOAD=%d\n\r",RF_FREQUENCY,FSK_FDEV,FSK_DATARATE,FSK_BANDWIDTH,TX_OUTPUT_POWER,FSK_PREAMBLE_LENGTH,BUFFER_SIZE);
   printf("configure FSK parameters done\n!");



#elif (LORA_MODE==1)

   		SX126xSetRfFrequency(RF_FREQUENCY);
   		RadioSetTxConfig( MODEM_LORA, TX_OUTPUT_POWER, 0, LORA_BANDWIDTH,
   								   LORA_SPREADING_FACTOR, LORA_CODINGRATE,
   								   LORA_PREAMBLE_LENGTH, LORA_FIX_LENGTH_PAYLOAD_ON,
   								   true, 0, 0, LORA_IQ_INVERSION_ON, 3000 );


   	  RadioSetRxConfig( MODEM_LORA, LORA_BANDWIDTH, LORA_SPREADING_FACTOR,
   									 LORA_CODINGRATE, 0, LORA_PREAMBLE_LENGTH,
   									 LORA_SYMBOL_TIMEOUT, LORA_FIX_LENGTH_PAYLOAD_ON,
   									 0, true, 0, 0, LORA_IQ_INVERSION_ON, RX_CONTINOUS );//最后一个参数设置是否是连续接收



   	  printf("LORA:%d,SF=%d,codeRate=%d,BW=%d,PWR=%d,PreLen=%d,PYLOAD=%d\n\r",RF_FREQUENCY,LORA_SPREADING_FACTOR,LORA_CODINGRATE,LORA_BANDWIDTH,TX_OUTPUT_POWER,LORA_PREAMBLE_LENGTH,BUFFER_SIZE);
   	  if (RadioPublicNetwork.Previous==true && RadioPublicNetwork.Current==false)
   		printf("public\n\r");
   	  else if (RadioPublicNetwork.Previous==false && RadioPublicNetwork.Current==false)
   		printf("private\n\r");
       printf("configure LORA parameters done\n!");

#endif

while (1)
 {

#if (TRANSMITTER==1)

   while(1)
   {
       Buffer[0] = TxTime++;
       Buffer[1] = 1;
       Buffer[2] = 2;
       Buffer[3] = 3;
       Buffer[4] = 0;
       Buffer[5] = 0;
   	  RadioSend(Buffer,20);
   	while(TXDone==false && TimeOutFlag==false);//一直等待tx done
   	TXDone=false;
   	TimeOutFlag=false;
   	printf("TxTime=%d\n",TxTime);
   	HAL_Delay(500); ///1s

   	//读取状态
   	RadioStatus=SX126xGetStatus();
   	printf("RadioStatus is(after TX_DONE) %d\n",(((RadioStatus.Value)>>4)&0x07));


   }
#elif (RECEIVER==1)
while(1)
   {
#if (RX_CONTINOUS==1)
    //开始接收
    RadioRx(0xFFFFFF);//50MS(0XC80)超时  0-单次接收 无超时
    printf("continous RX...\n");
    while(1);//连续接收
#endif
		RadioRx(2000);//50MS(0XC80)超时  0-单次接收 无超时
 	while(RXDoneFlag==false && TimeOutFlag==false && CRCFail==false);
   	if(RXDoneFlag==true || TimeOutFlag==true || CRCFail==true)
   	{
   		if(CRCFail==false)	//CRC无错误
   		{
   			if(RXDoneFlag==true)
   			{
   				printf("\n%d:RxCorrect-PING\n",RxCorrectTime);
   				RxCorrectTime++;
   			}
   		}
   		CRCFail=false;
   		RXDoneFlag=false;
   		TimeOutFlag=false;
   	}
   }
#endif
}
}

本demo接收部分完整工程:[点此下载](Tuya-Community/tuya-iotos-embeded-mcu-demo-wifi-ble-STM32_LORA_LCD_RECEIVE (github.com))

五、小结

​ 至此智能农业场景搭建就完成了，它可以APP远程控制、本地控制等。大家可以在此基础上实现尽可能多的功能。同时您可以基于涂鸦IoT平台丰富它的功能，也可以更加方便的搭建更多智能产品原型，加速智能产品的开发流程。

三明治开发社区
关注
  • 12
    点赞
  • 踩
  • 35
    收藏
    觉得还不错? 一键收藏
  • 2
    评论
专栏目录
智慧农业监测系统各系统介绍
08-01
智慧农业监测系统(墒情、虫情、气候、苗情、孢子、智慧灌溉)由终端设备(管式土壤墒情监测仪、虫情测报仪、气象站、视频监控、全自动孢子捕捉分析仪、LORA无线采集灌溉系统)、农业四情测报平台组成。该系统可对农业大田的土壤墒情状况(土壤温度、土壤水分)、病虫状况(病虫种类、病虫数量等)、气候状况(空气温度、湿度、雨量、光照度、二氧化碳、风速风向等环境参数)进行系统监测和管理，通过4G或网口将数据上传至农业四情测报平台，管理人员可远程实时查看数据，节省人力，并根据数据反馈作出相应调整，以保证农作物良好的生长态势，助力农业生产。
智能农业大棚监控系统开发
飞熊的博客
10-09 6559
近年来，我国农业温室大棚得到了迅速发展，但这些大棚的管理主要是由人工来完成的，管理的技术含量很低。随着温室种植面积的迅速增加，单纯依靠人工管理已经不能满足高效农业生产的需求。随着物联网技术的进一步发展，可以建设传感网来对温室大棚进行监控。通过各种传感器，如温度传感器、湿度传感器、光照传感器、土壤水分传感器和土壤pH值传感器等，可实现对大棚农作物生长环境的自动监控，从而促进农业生产效益的提高。 大棚监控系统开发背景：在农业生产中所用到的人工保温设施中，温室是一种玻璃大棚或塑料大棚，可以手动调节大棚的温度和湿
LLCC68 Sub-1GHz LoRa射频收发器
weng2355573209的博客
05-18 2557
LLCC68是一款Sub-1GHz LoRa射频收发器，适用于中距离室内以及室内到室外的无线应用 LLCC68是SPI接口。引脚与SX1262兼容。 SX1261、SX1262、SX1268和LLCC68是专为实现长电池寿命而设计，仅4.2mA的有源接收会消耗电量。SX1261的传输功率高达 +15 dBm，而SX1262、SX1268和LLCC68可以通过高效集成功率放大器实现高达+22dBm的传输功率。这些器件支持LPWAN用例的LoRa调制和传统用例的(G)FSK调制。这些器件具有高度可配置性，能够满
数据手册：LLCC68datasheet
12-24
美国Semtech 公司的射频芯片LLCC68。LLCC68 具有超过-129dBm 的高灵敏度，+22dBm 的功率输出，有LORA的加持下在抗干扰性能、通信距离都远超现在的FSK、GFSK 调制方式的产品，该模块具有体积小、功耗低、传输距离远、抗干扰能力强等特点，可广泛应用于物联网各种无线通信领域。由于传输距离增加，可以大幅减少中继器的使用，简化了系统设计。● 频率范围：410MHz 到510MHz ● 最大输出功率：22dBm ● 最大工作电流140mA ● 休眠电流180nA ● 接受高灵敏度：129dBm@FSK 调制，速率1.2KBPS ● FSK、MSK、GFSK 和Lora TM 调制模式 ● LoRa 模式下共道抑制19 dB ● 供电电压：1.8-3.6 V ● 数据传输率：@FSK,1.2-300kbps @Lora TM，1.76-62.5kbps ● 工作温度范围：-20 ~ +70°C ● 理想条件下，通信距离可达5km ● SPI 通信接口，可直接连接各种单片机使用
LLCC68官方硬件资料
01-19
lora，LLCC68官方硬件资料 私信我直接送
LORA通信基础介绍-基于SEMTECH LLCC68模块
weixin_52045136的博客
03-29 2357
lora的基础知识点
lora智慧农业物联网系统_图文.doc
06-23
lora智慧农业物联网系统_图文
基于LoRa的智慧农业无线灌溉系统设计.docx
最新发布
01-25
本系统主要介绍 LoRa 控制的智慧农业灌溉系统，系统以实现通过 LoRa 无线传输上传传感器数据以及控制开关为目的，该系统中，LoRa 模块结合单片机 STM32 作为主控制装置，需要通过有人云与 LoRa 主机的搭建，进行数据...
智慧农业视频监控系统解决方案.pdf
03-28
智慧农业视频监控系统解决方案是现代农业科技发展的重要方向，利用物联网技术、音视频处理技术以及IoT（物联网）设备，实现对农田环境的实时监控和智能管理。本方案旨在提高农业生产效率，减少人工干预，保障农作物...
LLCC68寄存器模式开发-几个关键操作说明
pxw1992的博客
05-04 5404
llcc68 lora模式寄存器说明
STM8和SX1278的原理图
01-22
该原理图只有cadence才能打开，同时也可以转AD格式，这个需要自行转换。
sx1278 参考设计
07-20
lora sx1278 参考设计，包含原理图，pcb文件和bom列表。
基于stm32的SX1262设计资料（程序原理图等全部设计资料）
01-16
SX1262在stm32单片机上的完整例子，SX1262TR4-GC资料包，包括芯片数据手册，模块规格书，接线示意图，PCB封装，Demo程序完整代码，完整的资料
LoRa学习＜三＞：CAD模式实验
xqw19891201的博客
09-24 7745
平台：两台NUCLEO-WL55JC1开发板，即STM32WL55方案，内置LoRa射频SX1261的SOC。 内容：两台设备上电后进入Rx Duty Cycle模式，操作其中一台设备发送数据"LoRa_CAD"，接收 到另一台的回复数据“ACK”后，双方都再次进入Rx Duty Cycle模式； 一、CAD监听（Channel Activity Detection ） 1.1 SX126X之前的产品，只提供对Preamble检测的功能，SX126X系统提供了对C...
RK3568 OpenHarmony3.2 Lora SX126X组网适配（一）
Martian_Jonas的博客
05-27 431
目的：基于OpenHarmony3.2 标准系统适配Lora模组，实现主、从设备的组网通讯。平台：主控基于RK3568，模组为安信可科技的Ra-01S ，SX127X；主控和Lora模组之间采用Spi通讯。实现思路：Spi部分采用Linux Driver，在服务层实现芯片初始化以及数据收发控制等具体操作。测试方式：LoRa MODEL设备和RK3568开发板上的Lora芯片进行组网，互相发送数据。NSS：片选脚，默认电平为高电平，Lora模组与主控进行Spi通讯时会被拉低。MOSI：主设备输出从设备输入；
LoRa学习＜二＞：Rx Duty Cycle模式实验
xqw19891201的博客
09-18 3030
平台：两台NUCLEO-WL55JC1开发板，即STM32WL55方案，内置LoRa射频SX1261的SOC。 内容：两台设备上电后进入Rx Duty Cycle模式，操作其中一台设备发送数据"LoRa_Test"，接收 到另一台的回复数据“ACK”后，双方都再次进入Rx Duty Cycle模式； 1、SetRxDutyCycle函数参数 2、Rx Duty Cycle工作时序 • The chip is looking for a preamble in either...
介绍一个自适应sx126x，127x lora驱动，比官方的要好
开发学习过程中一点经验积累
11-21 2051
介绍一个自适应sx126x，127x lora驱动，比官方的要好
基于Semtech LoRa SX1268 电路设计及PCB布局
热门推荐
成都亿佰特的博客
04-09 3万+
目录 产品简述 应用环境 电路设计 产品简述 SX1268是Semtech公司推出的一款远距离、低功耗的sub-GHz无线收发器，支持的工作频段涵盖了150–960MHz。SX1268提供了两种调试方式，LoRa以及传统的(G)FSK，是一款高性能物联网无线收发器，其特殊的LoRa调制方式可在一定程度上增加了通信距离。 SX1268集成了低噪声放大器(LNA)，LoRa调制下，最高接收灵敏度可达-148dBm，同时还集成了功率放大器(PA)，其发射功率最大可达+22dBm。SX1268的..
【物联网无线通信技术】LoRa从理论到实现（SX1268）
铁路十六宿舍的博客
06-23 8999
本文系统的介绍了LoRa这门技术，并以实际的软硬件实现帮助读者对这种看不见技术能够有直观的认识，如果您的产品需要用到这种技术，这一篇文章足以帮助您更好的实现它。
智慧农业解决方案.docx
04-21
通过实时监测和智能决策，智慧农业有助于实现农业的绿色、可持续发展，对保障国家粮食安全、农民增收及农村社会稳定具有深远影响。 总结 智慧农业是现代科技与传统农业的深度融合，它通过物联网技术的应用，实现了...

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 2
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
