基本功能

改变草图中的几何关系： ctrl + 左键选中对应的几个图形，然后在左边编辑关系即可
注：如果几个图形关系确定，则这几个图形可能没有办法编辑

智能标注：

如果一个图形被定义了，但没有被标注，那么就会显示成蓝色，即未完全定义
那么需要用标注来确定好他的长度或者角度等。如果标注多了，他就会显示黄色，即过标注状态

裁剪：草图->裁剪实体

强劲裁剪，直接用鼠标按住划过线段即可裁剪
延申：按住shift 拖动鼠标，即可把线段延申

拉伸凸台/基体：特征 -> 拉伸凸台/基体

选择你需要拉伸的图形，拉伸即可。
在这个凸台上点击草图绘制，然后随便点击一个面，就可以在任意的一个面上进行草图绘制

转换实体：

选中图形中的一个线框，点击转换实体，然后线就可以投影到你需要的草图中
将轮廓线或草图线，转换至当前草图，使其成为当前草图的线段。然后就可以对这个线段进行各种操作了。这样子可以减少在实际过程中出现的错误

等距实体：草图->等距实体

其实就是将某个2D或者3D图形进行一个偏移(offset)

模板：系统选项

就是我们在绘图的过程中的一些设置，包括字体大小等等，这些都是我们的习惯
但是，如果我们每次只修改不保存，那么SW还是会用他的默认模板，而不是我们修改过的模板
解决的方法就是保存一次我们修改了设置的一个零件图，然后在系统选项->默认模板->零件 即可实现以后的模板都是我们设置的模板了

草图绘制思路：

先将图形的基本轮廓画出来，然后标注其尺寸。智能标注某个图形，其他。可以设置其尺寸是否为从动。
如果草图没有一个端点没有和原点建立联系，草图就会出现蓝色，这个时候拖动草图任意一个端点， 这个时候草图是可以被拖动的。以此出发，如果在实际的过程中，出现了一个图形出现蓝色， 但是不知道是哪个地方没有标注导致，可以拖动蓝色线的任意一个端点，看其如何运动，这样就可以知道是什么地方缺少了标注

镜像实体：

在左侧框框选择需要镜像的实体和镜像轴，注意要点镜像轴才能选择轴

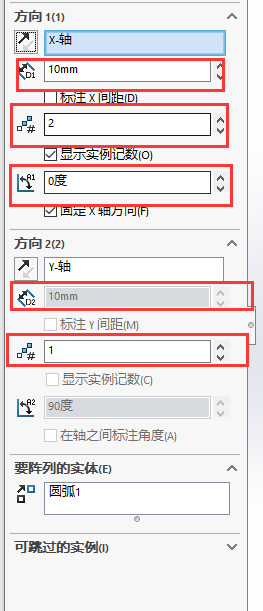

线性/圆周草图阵列：

草图阵列就是将你的草图按照间隔一定长度或者角度进行复制

拉伸凸台/基体：

就是利用拉伸二维面形成三维面的过程

旋转凸台/基体：

将某一个切面，沿着对称轴，旋转产生三维物体

扫描：特征->扫描

将草图轮廓沿着另一线性草图扫描出来的实体。比如：弹簧，曲别针

放样凸台/基体：

将两个不同的草图连接成一起，形成三维图，例如上顶面和下底面不同的两个物体连接而成形成一个三维图形。比如：储物箱

拉伸切除：

与拉伸凸台/基体动作相反，在已有的立体图某一个面上绘制草图，然后对其进行拉伸切除
旋转切除，扫描切除，放样切割这三个都是和前面的三种相反的一种操作

生成螺钉孔： 特征->异型孔向导

在实体的表面上添加各种各样的孔，包括螺钉间隙孔、销钉孔、沉头孔等生成螺钉孔
其实本质就类似于画点，可以在左侧的菜单栏选择不同的螺钉，并且选择不同的规格，一般用GB。然后点击位置，选择需要放置螺纹孔的位置。

拉伸凸台：

从：代表着从哪个地方开始拉伸，等距就是从距离草图的某一个距离的地方开始拉伸

方向1代表拉伸到哪一个地方，前面的双向箭头可以让拉伸的方向反向
方向2代表了拉伸可以进行双向拉伸。右侧的下拉菜单代表拉伸到什么地方

薄壁特征：

代表了形成草图向外一圈的薄壁，也可以点击前方的箭头可以向内形成薄壁。

参考几何体：特征 -> 参考几何体

这一个操作可以产生基准面，按下参考几何体，选一个基准面，然后会显示一个蓝色的其他基准面，可以调整其位置
参考面的选择可以有很多，可以选择多个点来形成基准面，也可以形成直线，也可以形成面。并且选择了这些之后，还可以选择与这个选项垂直、重合等等关系的面作为参考面

曲线：参考几何体->曲线

可以在里面找到螺旋线，然后设置圈数和线距

添加螺纹：插入 -> 注解 -> 装饰螺纹线

选择起始边线，然后设置不同标准即可

如何在曲面上绘制特征：

自己建立一个基准面，然后在基准面上进行拉伸切除即可。曲面上是不可直接绘制草图的

圆角/倒角 特征->圆角/倒角

生成圆角或倒角。可以点击一条线生成一条线的圆角/倒角，或者点击一个面，将面的边线变为圆角/倒角

插入零部件 装配体->插入零部件

可以将其他零件放入到当前装配体中
也可以打开多个文件或者在当前装配体中，按住ctrl拖拽到文件当中即可

配合 装配体->配合

标准：可以在中选择不同的面来进行重合 平行或者垂直
配合之后，用右键可以根据配合关系进行旋转
同样在此内，也可以选择出相距一定距离或者反向之类的，和在草图中的设计类似
当零件的配合关系被完全定义之后，这个零件就不能再被移动
高级：对称配合：选择一个基准面，然后选择两个关于此基准面对称的面即可完成
宽度配合：2对2对称，即让两个面到另外两个面的距离相等

距离和角度配合，可以让零件在设置的距离和角度里面进行运动

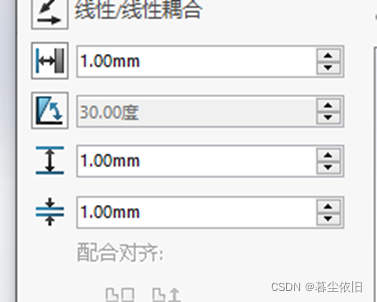

机械：凸轮配合 让凸轮和一个部件协同运动
槽口配合 让圆柱可以在槽中运动

插入新零件

可以直接在当前的装配体下面插入新的零件，点击完确认之后，会有一个绿色的对勾，这是代表着你要选取一个平面作为新建零件的设计平面
注意：在装配体内部的零件有默认的配合，即在内。只有删除了这个配合关系才能移动零部件

过滤器

鼠标右键，弹出菜单的第三个按钮就是过滤器，如果有过滤器，可能就不能选择其他特征，如果只想要选择边线特征，那么设置过滤边线即可

快捷键

Ctrl + N 新建文件

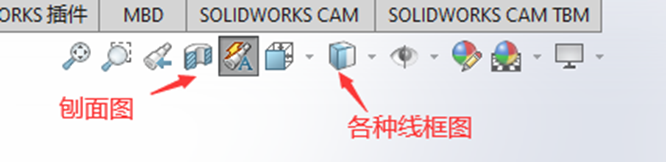

Ctrl + 1 2 3 4 5不同视图
Shift 点击直线，可以延申直线
画完图形之后，双击即可结束此次操作
ESC 结束这个动作
右键往上拉 智能尺寸
Ctrl + 鼠标中键 平移图形
F 键 图形回到正中间
点击任一基准面 -> 会弹出绘制草图
空格 选择视角
ALT + C 设置为构造线
Ctrl + Tab 可以切换打开的文件
