【必看】3.0版解析流程指南：私有协议开关节点配置示例

01 前言

本文章原文发表于我的微信公众号，请大家关注阅读，涉及的源代码等都在公众号，请搜索公众号： 智能家居NodeRed和HomeAssistant 即可关注。

距3.0版解析流程发布已经一个月，但迟迟没发布配置流程指南，主要是近期工作太忙，望大家理解！本章主要讲解3.0版私有协议解析流程”开关类节点”的配置方法。

02 概述

改进的功能描述：

1、支持多设备、多通道的批量配置；

2、多种校验码计算方法支持；

3、支持私有协议单头码(帧头)、单尾码(帧尾)配置；

4、报文生成顺序自定义；

03 系统配置

本章以某私有协议的继电器模块为例，讲解如何配置私有协议的485模块解析，与此协议类似的继电器模块都可参照此方法进行。

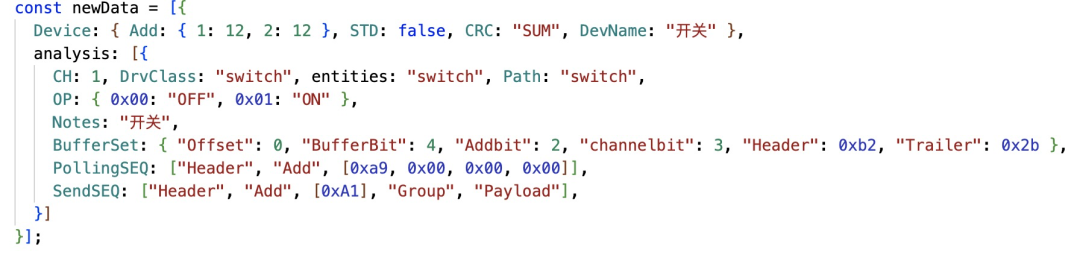

在3.0解析流程中打开“开关设备”的配置节点示例，对节点配置部分进行修改，如下图所示：

Device配置选项：

该配置选项主要为设备主要参数配置，例如从站地址、通道数量、协议类型、校验方式，设备名称信息：

Add：对设备从站地址进行配置；示例中{ 1: 12, 2: 12 }表示有两台设备，从站地址1和2，分别各有12个通道，当然也可配置单台设备或更多设备，以上格式修改即可。

STD：表示采用Modbus方式解析或私有协议解析，当为false时采用私有协议解析，当为true或者不定义该项时采用Modbus方式解析。

CRC：表示采用校验码计算方式，目前支持CRC16、XOR（与或）、SUM（校验和）常用的三种方式，如果不指定则默认使用CRC16。

DevName：定义HA自动发现中显示的设备名称。

analysis配置选项：

该项目定义分析解析项目的详细参数，包括通道名称、开关键定义、同通道名称、报文设定、轮询设定、指令设定。

CH：CH项目一直作为保留的项目，暂未有实际用途，后续升级更新中将会发挥它的作用，如CH值设置为1，通道数量为12，则会对应每个通道依次生成CH1～12的通道标识，CH值设定值为CH的起始值。

DrvClass：HA中的设备类型，这里为设置为switch。

entities：HA中的实体名称，请采用英文字母定义且保证全局定义不重复；在开关设备定义时，系统为根据定义的从站地址和通道数量自动生成实体名称，生成规则为：entities_Add_通道id，案例中从站1、第2通道的实体名称为switch_1_2.

Path：生成主题的路径，用于区分多设备时路径，可用默认值或按需修改。

OP：定义开关状态数据，可根据协议定义数据值所对应的状态，例如：当值为1时对应状态为ON。

Notes：HA中显示的通道中文名称，即friendname值，这里生成值的格式和entities生成格式相同。

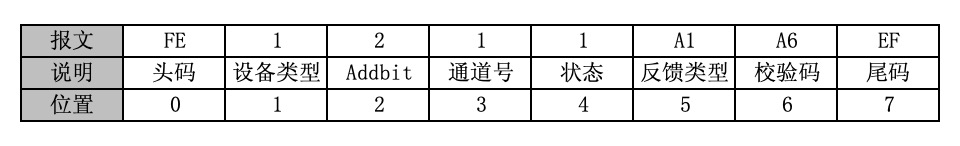

BufferSet：报文配置，是节点配置的核心内容，务必详细分析设备协议后进行配置，以下是以某迅的反馈报文为例说明：

其中：

Addbit：即报文中从站地址值所在的位置，案例中为2；

Offset：保留字段，默认为0；

BufferBit：即报文中反应状态值所在位置，案例中为4；

channelbit：即报文中通道值值所在位置，案例中为3；

Header：轮询和控制指令的尾码，没有需设置为0（反馈报文不用理会）；

Trailer：轮询和控制指令的尾码，没有需设置为0（反馈报文不用理会）；

PollingSEQ:定义轮询指令的组成和顺序，案例中：头码+从站地址+固定值组成；

SendSEQ：控制指令生成的组成和顺序，案例中：头码+从站地址+固定值+定义的固定逻辑+有效负载值组成；

以上报文中校验码流程会根据设置自动计算，无需再次定义，定义字段请勿改动，否则流程将不会运行。特别注意的是当前流程只支持单头码和尾码协议，同时单头码和尾码不参与校验码计算的情况下适用，后续更新中会增加多位头码和尾码的情况和自定义校验码起始位。
