数电基础-基本逻辑门和逻辑代数的基本定律

一、基本逻辑门

        逻辑门又称“数字逻辑电路基本单元”。执行“或”、“与”、“非”、“或非”、“与非”等逻辑运算的电路。任何复杂的逻辑电路都可由这些逻辑门组成。

        它的作用就是通过控制高、低电平（分别代表逻辑上的“真”与“假”或二进制当中的“1”和“0”），从而实现逻辑运算。

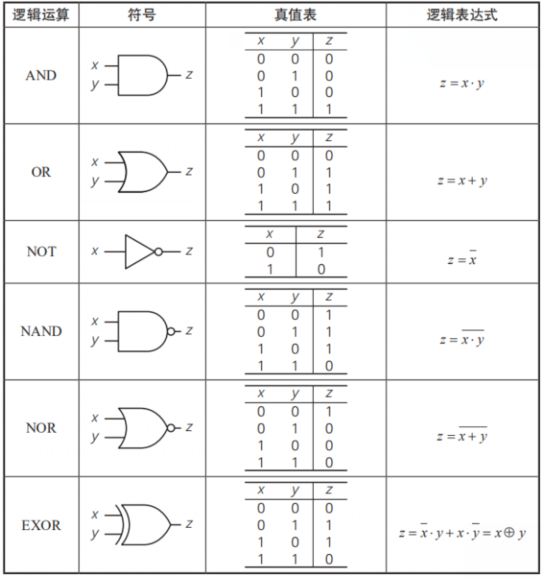

        逻辑门的符号、真值表、逻辑表达式：

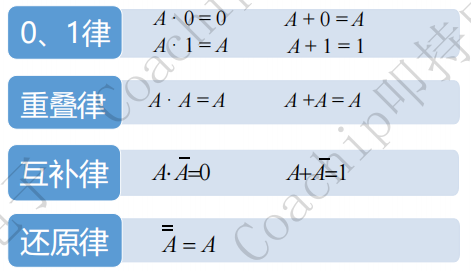

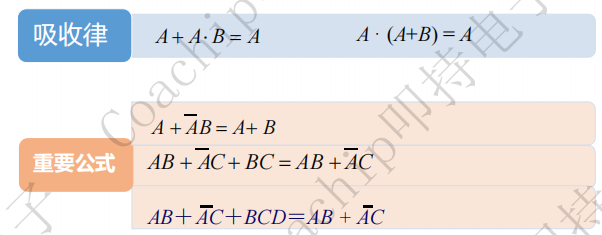

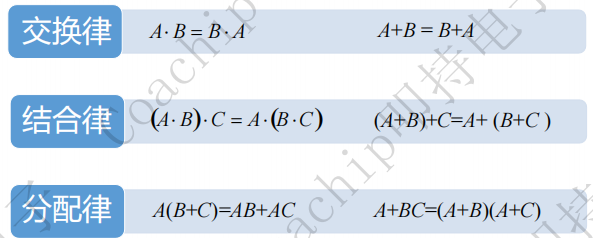

 二、逻辑代数的基本定律：

        我们知道，逻辑表达式代表的是一个逻辑电路。使用下列基本定律对一个复杂的逻辑表达式进行化简、变换，从而设计出更加简单的或者符合我们预期的逻辑电路。
