SVM支持向量机原理推导+python代码复现（一）

前言

​ SVM是机器学习的十大算法之一，其是一个偏数学化的模型，本文主要重现其推导过程，以及学习的过程中遇到的问题。过程并不严谨。

数学推导

引入

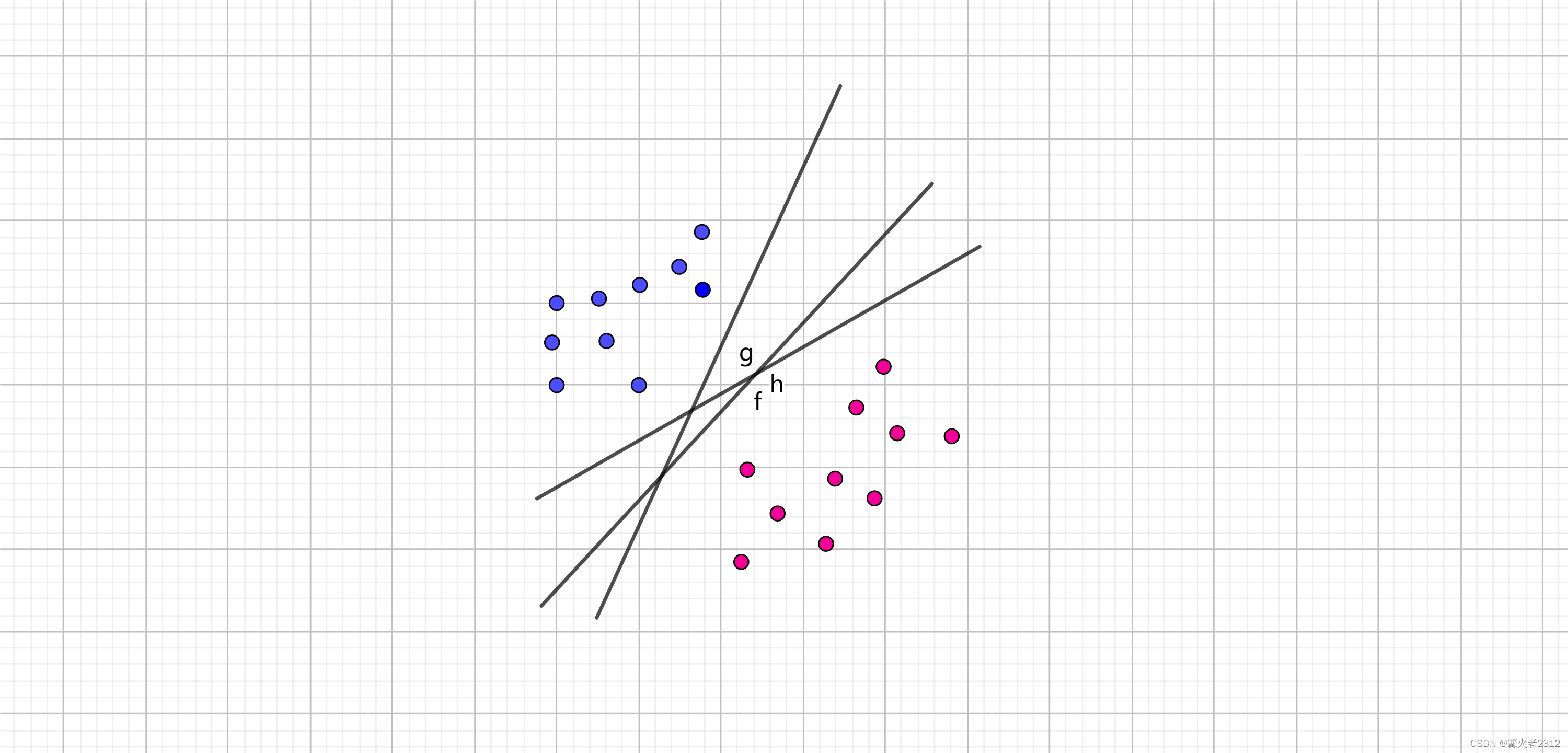

​ 对于二维平面坐标系中的点，如果其线性可分，那么我们可以寻找一条直线，去进行划分。但是，往往情况下，这条直线并不是唯一，可以有无数多条。比如

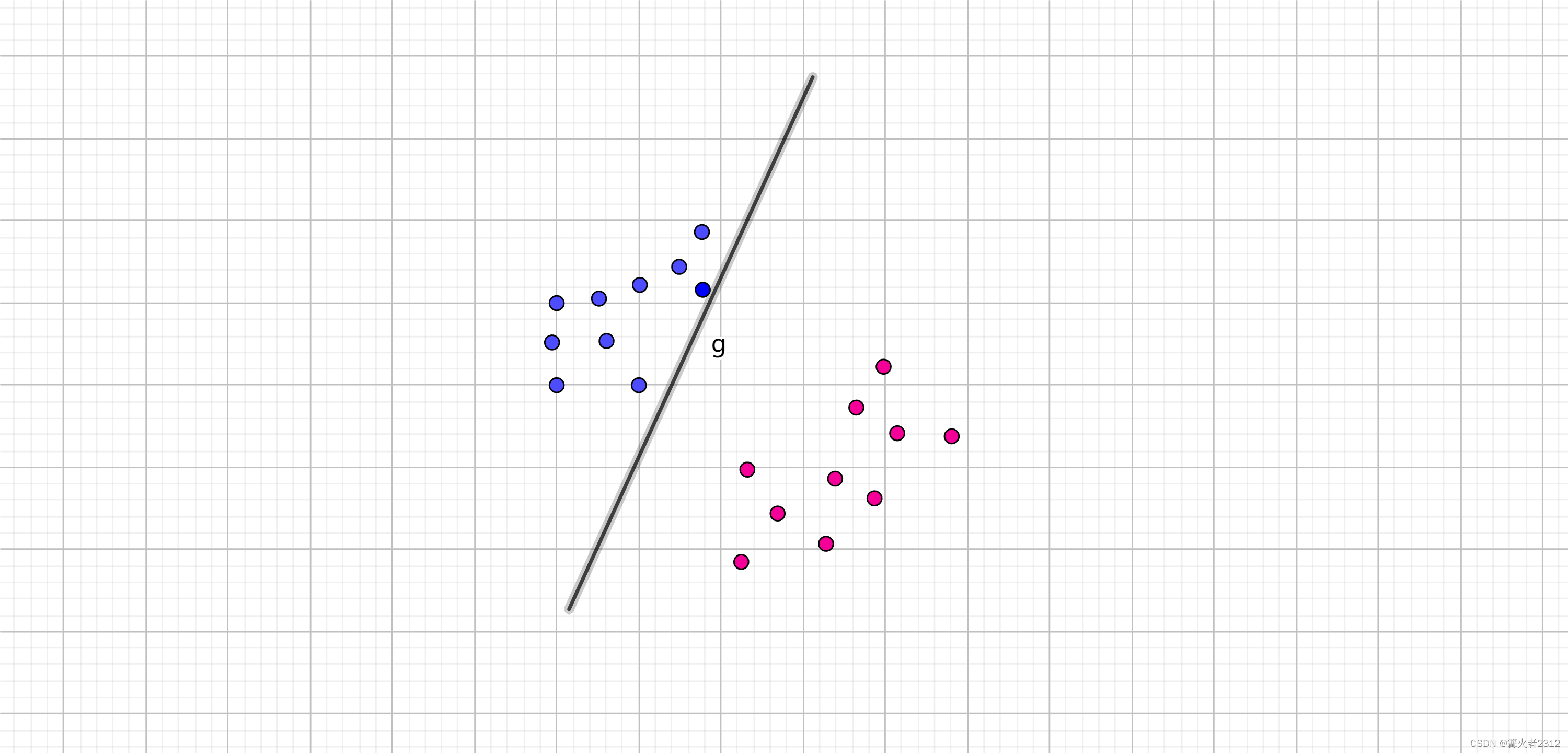

​ 我们都熟悉感知机，他与SVM是有一丢丢相似，但是感知机有一个很不好的地方，它仅仅将模型训练到能够将数据全部分类正确即可，对该直线几乎没有要求。比如

​ 对于这种结果，他确实是分类正确了，但是这种结果就一定好吗？这显然是反直觉的，我们一般会希望这个分割直线尽可能地在中间，而不是单独靠近某一边，因为这样很容易造成来了一个新的点后被误分类。比如

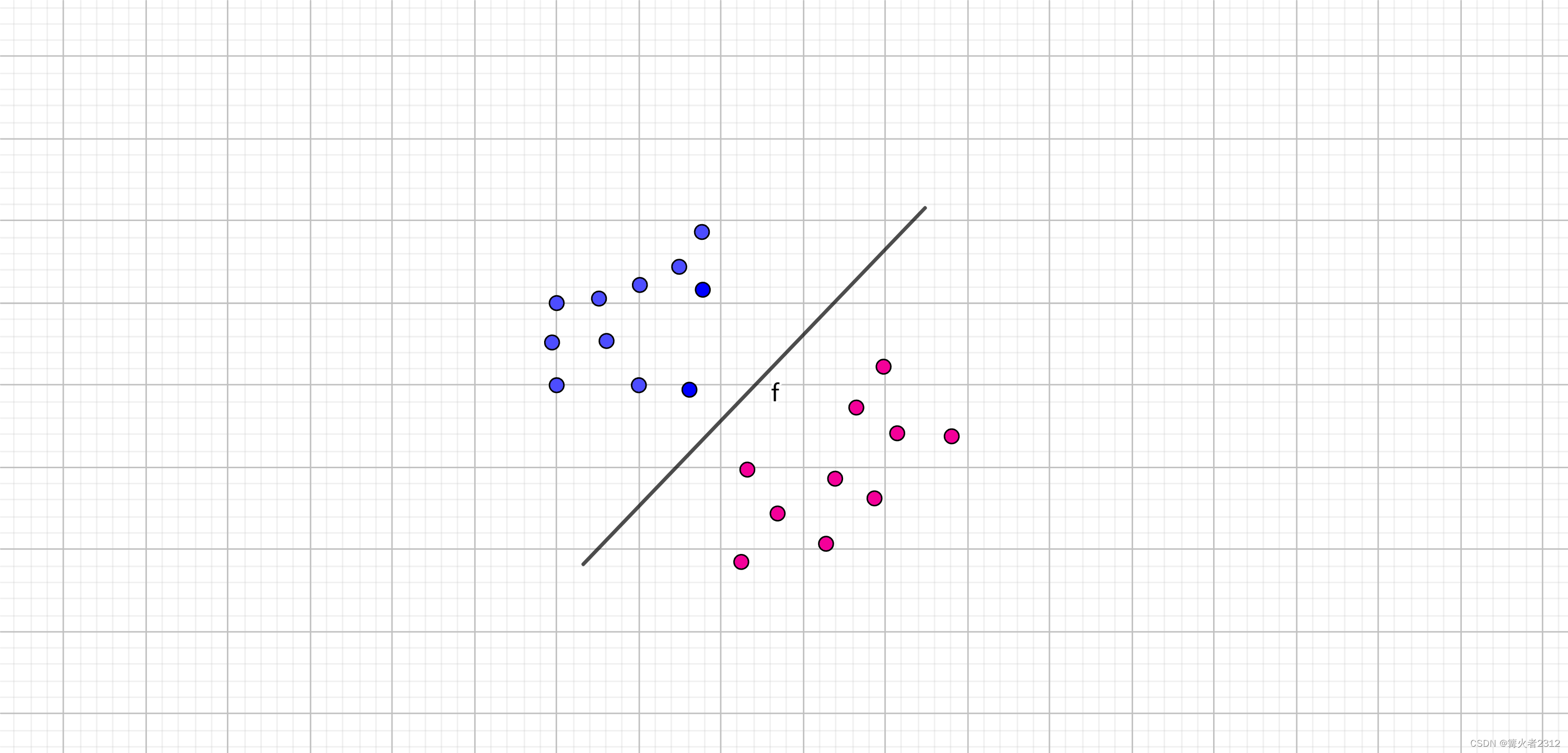

​ 而如果我们的划分直线是这样，就不会误分类。

​ 因此，我们认为，对于训练出来的直线，我们希望它尽可能地处在两类数据的中间，这样预留的空间足够大，可提高模型的正确率。

​ 那么，如何才能让这条直线处在的位置给两类数据预留够足够的空间呢？

支持向量

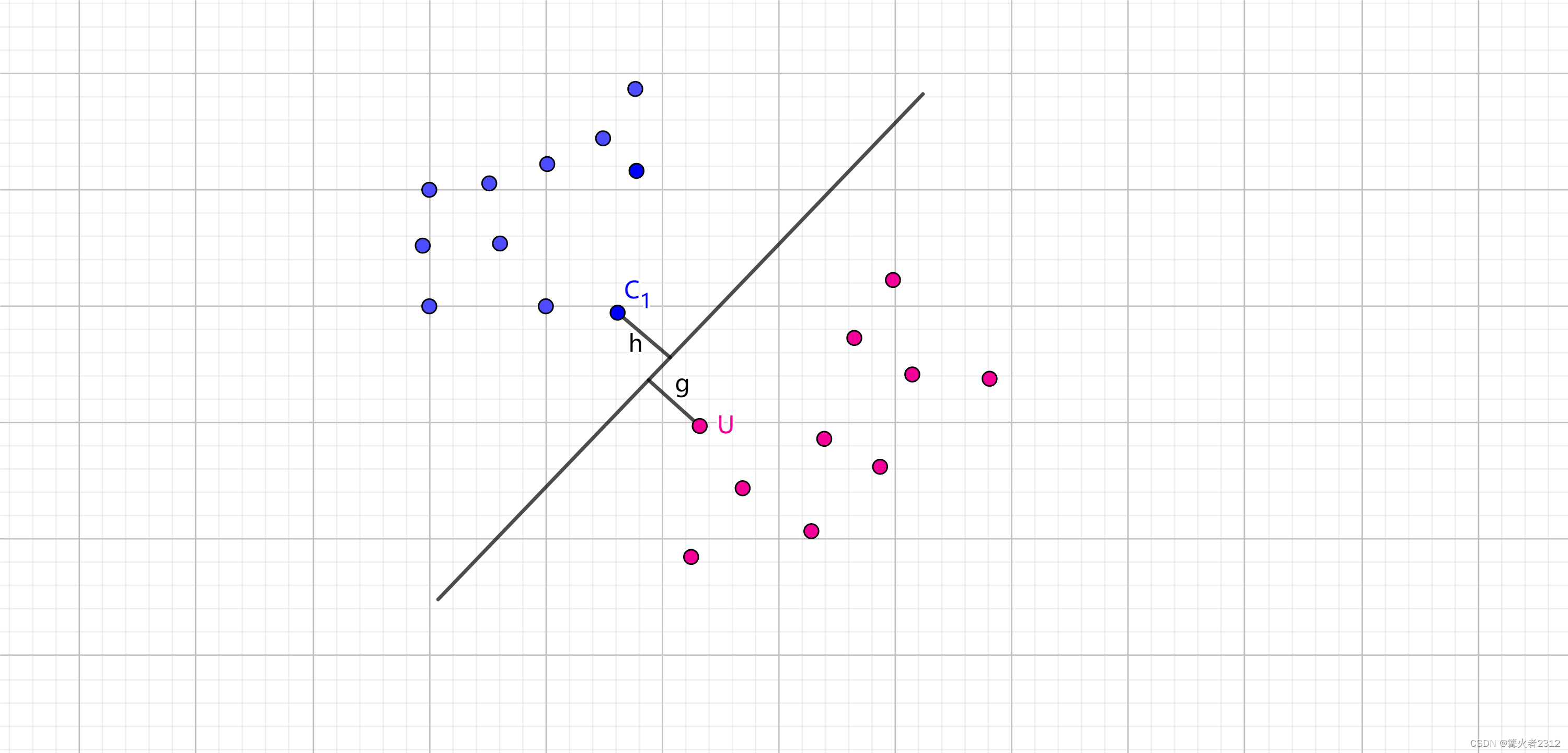

​ 以二维为例，假设在直线左侧为正类，右侧为负类。在所有的点中，我们在两类数据之间取一条分割直线，然后要做的就是找到与直线距离最近的点。

​ 因此，对于所有的点，我们可以找到距离最近的点（点到直线的距离公式）。
$$\underset{x_i}{\min }\frac{|w^T{x}_i+b|}{||w|{|}_2}\text{\hspace{1em}(1)}$$
​ 其中$||w|{|}_2$表示L2范数。

​ 那么对于这些点，我们就说其为支持向量。

损失函数(硬间隔)

​ 对于坐标系中线性可分的数据，我们往往可以使用一条直线将其进行划分，这种间隔被称为硬间隔，相应的还有一个叫做软间隔，此处我们先将硬间隔。

​ 得到最小距离的点，就可以在此基础上需求最大间隔。就是我们希望这些点到直线的距离最短。即
$$g=\underset{w,b}{\max }\underset{x_i}{\min }\frac{|w^T{x}_i+b|}{||w|{|}_2}\text{\hspace{1em}(2)}$$
​ 该式子代表先寻找点到直线距离最小的点，然后再寻找最合适的$w$使得这些点到直线的距离最大，也就是几何间隔最大化。

​ 我们先定义一下一些数值
$$\begin{array}{c}\begin{array}{r}x=\left(\begin{array}{c}{x}_1^T\\ x_2^T\\ ⋮\\ x_n^T\end{array}\right)=\left(\begin{array}{cccc}{x}_{11}& x_{12}& \cdots & x_{1n}\\ x_{21}& \cdots & \cdots & x_{2n}\\ ⋮& \ddots & \cdots & ⋮\\ x_{n1}& x_{n2}& \cdots & x_{nn}\end{array}\right);w=\left(\begin{array}{c}{w}_1\\ w2\\ ⋮\\ w_n\end{array}\right);y_i=\{\begin{array}{c}1,w^T{x}_i+b\ge 0\\ -1,w^T{x}_i+b<0\end{array}\end{array}\end{array}\text{\hspace{1em}(3)}$$
​ y的标签值为+1和-1。

在此之前，由于数据是线性可分的，那么如果所有的数据都分类正确，那么$y_i(w^T{x}_i+b)\ge 0$是恒成立的
$$\begin{gathered} g=\underset{w,b}{\max }\underset{x_i}{\min }\frac{|w^T{x}_i+b|}{||w|{|}_2} \\ s.t.y_i(w^T{x}_i+b)\ge 0,i\in 1,2\cdots n\text{\hspace{1em}(4)} \end{gathered}$$
​ 其中s.t.代表限制条件。注意了，此处代表有n个限制条件。

​ 由于式子（2）中$||w|{|}_2$与min没有关系，因此我们将其提出来进一步转化。
$$\begin{gathered} g=\underset{w,b}{\max }\frac{1}{||w|{|}_2}\underset{x_i}{\min }|w^T{x}_i+b| \\ s.t.y_i(w^T{x}_i+b)\ge 0,i\in 1,2\cdots n\text{\hspace{1em}(5)} \end{gathered}$$
​ 对于$w^T{x}_i+b=0$这条直线（高维是超平面，以下都用直线表示），将其权值和截距缩放2倍$2w^T{x}_i+2b=0$，该直线仍然是不变的，至此，我们是不是可以让$\underset{x_i}{\min }|w^T{x}_i+b|$里面的式子乘以一个未知量r，使得
$$\underset{x_i}{\min }r|w^T{x}_i+b|=1\text{\hspace{1em}(6)}$$
​ 为何可以？因此此处的r就相当于对直线的缩放，我们总能找到一个量r，使其相乘后为0。

​ 这样，我们最终的式子就变成了
$$g=\underset{w,b}{\max }\frac{1}{||w|{|}_2}\ast 1\text{\hspace{1em}(7)}$$
​ 相应的，约束条件也变成了
$$s.t.y_i(w^T{x}_i+b)\ge 1,i\in 1,2\cdots n\text{\hspace{1em}(8)}$$
​ 那这样不会改变最终w的取值吗？大概率是会的，但没啥影响。实际上，我们的w和b是有无数个解的，因为我们对该直线进行缩放都没有改变平面。

​ 举个例子，假如我们最后算出的w、b的值是2，2，那么直线就是2x+2=0，但是是否也可以是x+1=0？或者4x+4=0？是的，完全可以，因为进行等比例缩放是不会影响最终的平面的，也就是说w、b的值也可以是1，1或者4，4，那么我们这样做$\underset{x_i}{\min }r|w^T{x}_i+b|=1$实际上就是对w加以约束，因为w存在无数个解，我们只要$\underset{x_i}{\min }|w^T{x}_i+b|=1$的w。所以并不会影响最终结果，因此，我们的损失函数最终定义成这样
$$\begin{gathered} f(w)=\underset{w,b}{\max }\frac{1}{||w|{|}_2} \\ s.t.y_i(w^T{x}_i+b)\ge 1,i\in 1,2\cdots n\text{\hspace{1em}(9)} \end{gathered}$$
​ 将max变成min，再将L2范数写成矩阵相乘的样式，并且方便后面求导运算，我们让其乘以1/2得
$$\begin{gathered} f(w)=\underset{w,b}{\min }\frac{1}{2}{w}^{T}w \\ s.t.y_i(w^T{x}_i+b)\ge 1,i\in 1,2\cdots n\text{\hspace{1em}(10)} \end{gathered}$$
​ 这样，我们就得到了最终的损失函数的形式，一个条件极值问题。

拉格朗日乘数法

​ 求条件极值，怎么求？当燃是用拉格朗日乘数法（不懂的小伙伴请自行百度）

首先，得出拉格朗日函数
$$L(w,b,\lambda )=\frac{1}{2}{w}^{T}w+\sum _{i=1}^n\left({\lambda }_i[1-y_i(w^T{x}_i+b)]\right)，{\lambda }_i\ge 0.\text{\hspace{1em}(11)}$$
​ λ为拉格朗日算子。可以看到，由于有n个约束条件，直接求导求解的解法显然是不可能的。那怎么办呢？当燃是对其进行转化了。

原问题

​ 对于原函数和拉格朗日函数，我们总有
$$\begin{array}{c}\begin{array}{rl}f(w)& =\{\begin{array}{c}\underset{w,b}{\min }\frac{1}{2}{w}^{T}w\\ s.t.y_i(w^T{x}_i+b)\ge 1,i\in 1,2\cdots n\end{array}=\{\begin{array}{c}\underset{w.b}{\min }\underset{\lambda }{\max }L(w,b,\lambda )\\ s.t.{\lambda }_i\ge 0.i\in 1,2,\cdots n\end{array}\end{array}\end{array}\text{\hspace{1em}(12)}$$

证明

​ 为何会成立呢？我们不妨来看一下$\underset{w.b}{\min }\underset{\lambda }{\max }L(w)$，

​ 先对拉格朗日函数求λ的最大值。因为，$1-y_i(w^T{x}_i+b)\le 0$，又因为λ是恒大于等于0的，所以$\sum _{i=1}^n{\lambda }_i[1-y_i(w^T{x}_i+b)]\le 0$恒成立，所以$\underset{\lambda }{\max }L(w,b,\lambda )$就相当于$\sum _{i=1}^n{\lambda }_i[1-y_i(w^T{x}_i+b)]=0$，假如$1-y_i(w^T{x}_i+b)\ge 0$，那么$\underset{\lambda }{\max }L(w,b,\lambda )=+\infty$将会没有意义。因为此时对λ其求最大值将得到无穷大，再对w、b求最小值的话，将没有意义，即对于
$$\underset{\lambda }{\max }L(w,b,\lambda )=\{\begin{array}{c}0,1-y_i(w^T{x}_i+b)\ge 0\\ +\infty ,1-y_i(w^T{x}_i+b)<0\end{array}\text{\hspace{1em}(17)}$$
​ 那么
min ⁡ w , b max ⁡ λ = min ⁡ w , b { 0 , + ∞ } (18) \min\limits_{w,b}\max\limits_{\lambda}=\min\limits_{w,b}\left \{0,+\infty \right \}\tag{18} w,bmin​λmax​=w,bmin​{0,+∞}(18)
​ 对无穷大求最小值是没有意义的，因此，我们只能够取$\sum _{i=1}^n{\lambda }_i[1-y_i(w^T{x}_i+b)]\le 0$的那一部分，所以
$$\underset{\lambda }{\max }L(w,b,\lambda )=\frac{1}{2}{w}^T\text{\hspace{1em}(19)}$$

$$\underset{w,b}{\min }\underset{\lambda }{\max }L(w,b,\lambda )=\underset{w,b}{\min }\frac{1}{2}{w}^{T}w\text{\hspace{1em}(20)}$$

​ 所以
$$\{\begin{array}{c}\underset{w.b}{\min }\underset{\lambda }{\max }L(w,b,\lambda )\\ s.t.{\lambda }_i\ge 0.i\in 1,2,\cdots n\end{array}\text{\hspace{1em}(21)}$$
​ 式子（17）是包含了$\sum _{i=1}^n{\lambda }_i[1-y_i(w^T{x}_i+b)]\le 0$的条件的。我们将这个函数称为原问题。

对偶问题

​ 对于式子（17），它仍然是一个条件极值问题，并且包含了多个λ，我们仍然没法求解，那怎么办呢？

​ 对于原问题，我们可以对应其对偶问题。也就是max和min互唤
$$\{\begin{array}{c}\underset{\lambda }{\max }\underset{w,b}{\min }L(w,b,\lambda )\\ s.t.{\lambda }_i\ge 0.i\in 1,2,\cdots n\end{array}\text{\hspace{1em}(22)}$$
​ 那么这个对偶问题有什么用呢？对于对偶问题，我们分为弱对偶和强对偶，对弱对偶，我们始终有
$$\underset{\lambda }{\max }\underset{w,b}{\min }L(w,b,\lambda )\le \underset{w,b}{\min }\underset{\lambda }{\max }L(w,b,\lambda )\text{\hspace{1em}(23)}$$
​ 以下给出证明

弱对偶证明

$$\begin{array}{c}\begin{array}{rl}& 因为L(w,b,\lambda )\ge \underset{w,b}{\min }L(w,b,\lambda )\\ 又& 因为L(w,b,\lambda )\le \underset{\lambda }{\max }L(w,b,\lambda )\\ & 所以\underset{w,b}{\min }L(w,b,\lambda )\le L(w,b,\lambda )\le \underset{\lambda }{\max }L(w,b,\lambda )\\ & 所以\underset{w,b}{\min }L(w,b,\lambda )\le \underset{\lambda }{\max }L(w,b,\lambda )\\ & 所以等式左边的在\lambda 的最大值也小于右边在w，b的最小值\\ & 即为\underset{\lambda }{\max }\underset{w,b}{\min }L(w,b,\lambda )\le \underset{w,b}{\min }\underset{\lambda }{\max }L(w,b,\lambda )\end{array}\end{array}\text{\hspace{1em}(24)}$$

​ 在弱对偶里面，式子（21）是始终成立，但是这对我们帮助并不大，因为弱对偶问题是原问题的下确界，但不确定是否相等，那何时才能相等呢？当燃是原问题和对偶问题是强对偶关系的时候了。满足强对偶关系，那么，始终有
$$\underset{\lambda }{\max }\underset{w,b}{\min }L(w,b,\lambda )=\underset{w,b}{\min }\underset{\lambda }{\max }L(w,b,\lambda )\text{\hspace{1em}(25)}$$
​ 那么，什么情况下，原问题与对偶问题是强对偶关系呢？这是凸优化课程的知识点了，此处不做证明了。满足强对偶关系的充分性条件

​ ①目标函数是凸函数。

​ ②约束条件是仿射函数（可以简单认为是一次函数,但不等价）

​ 显然，在原问题中，目标函数是$\frac{1}{2}{w}^{T}w$是二次函数，妥妥的凸函数，对于约束条件$s.t.y_i(w^T{x}_i+b)\ge 1,i\in 1,2\cdots n$，不就是一次函数吗？

​ 所以，原问题和对偶问题是满足强对偶关系的。因此，我们只需要求出对偶问题的解，就相当于求解原问题。所以，我们要求解的问题如下
$$\{\begin{array}{c}\underset{\lambda }{\max }\underset{w,b}{\min }L(w,b,\lambda )\\ s.t.{\lambda }_i\ge 0.i\in 1,2,\cdots n\end{array}\text{\hspace{1em}(26)}$$
​ 可以看到，这个问题依然是一个有n个约束的极值问题，但是约束条件不再跟w，b相关，且对于$\underset{w,b}{\min }L(w,b,\lambda )$与λ是无关的。因此，我们可以事先求解$\underset{w,b}{\min }L(w,b,\lambda )$。因为他已经变成了一个无约束的问题了。

​ 因此，要求$L(w,b,\lambda )$关于w，b的最小值，分别对w，b求导等于0求解即可即可。
$$\begin{array}{c}\begin{array}{rl}\frac{\partial L(w,b,\lambda )}{\partial b}& =\frac{\partial \left(\frac{1}{2}{w}^{T}w+\sum _{i=1}^n\left({\lambda }_i[1-y_i(w^T{x}_i+b)]\right)\right)}{\partial b}\\ & =\sum _{i=1}^n{\lambda }_i{y}_i=0\end{array}\end{array}\text{\hspace{1em}(27)}$$
​ 将所得结果回代入拉格朗日函数。
$$\begin{array}{c}\begin{array}{rl}L(w,b,\lambda )& =\frac{1}{2}{w}^{T}w+\sum _{i=1}^n\left({\lambda }_i[1-y_i(w^T{x}_i+b)]\right)\\ & =\frac{1}{2}{w}^{T}w+\sum _{i=1}^n\left({\lambda }_i-{\lambda }_i{y}_i{w}^T{x}_i+{\lambda }_i{y}_{i}b\right)\\ & =\frac{1}{2}{w}^{T}w+\sum _{i=1}^n{\lambda }_i-\sum _{i=1}^n{\lambda }_i{y}_i{w}^T{x}_i-\sum _{i=1}^n{\lambda }_i{y}_{i}b\\ & =\frac{1}{2}{w}^{T}w+\sum _{i=1}^n{\lambda }_i-\sum _{i=1}^n{\lambda }_i{y}_i{w}^T{x}_i-b\sum _{i=1}^n{\lambda }_i{y}_i\\ & =\frac{1}{2}{w}^{T}w+\sum _{i=1}^n{\lambda }_i-\sum _{i=1}^n{\lambda }_i{y}_i{w}^T{x}_i-b\ast 0\\ & =\frac{1}{2}{w}^{T}w+\sum _{i=1}^n{\lambda }_i-\sum _{i=1}^n{\lambda }_i{y}_i{w}^T{x}_i\\ & =L(w,\lambda )\end{array}\end{array}\text{\hspace{1em}(28)}$$
​ 把所得结果再对w求导
$$\begin{array}{c}\begin{array}{rl}\frac{\partial L(w,\lambda )}{\partial b}& =\frac{\partial \left(\frac{1}{2}{w}^{T}w+\sum _{i=1}^n{\lambda }_i-\sum _{i=1}^n{\lambda }_i{y}_i{w}^T{x}_i\right)}{\partial b}\\ & =w-\sum _{i=1}^n{\lambda }_i{y}_i{x}_i=0\to w=\sum _{i=1}^n{\lambda }_i{y}_i{x}_i\end{array}\end{array}\text{\hspace{1em}(29)}$$
​ 最终，我们得到$w=\sum _{i=1}^n{\lambda }_i{y}_i{x}_i$，将其代入$L(w,\lambda )$
$$\begin{array}{c}\begin{array}{rl}L(w,\lambda )& =\frac{1}{2}{w}^{T}w+\sum _{i=1}^n{\lambda }_i-\sum _{i=1}^n{\lambda }_i{y}_i{w}^T{x}_i\\ & =\frac{1}{2}\sum _{i=1}^n{\lambda }_i{y}_i{x}_i^T\sum _{j=1}^n{\lambda }_j{y}_j{x}_j+\sum _{i=1}^n{\lambda }_i-\sum _{i=1}^n{\lambda }_i{y}_i\sum _{j=1}^n{\lambda }_j{y}_j{x}_j^T{x}_i\\ & =\frac{1}{2}\sum _{i=1}^n\sum _{j=1}^n{\lambda }_i{y}_i{\lambda }_j{y}_j{x}_i^T{x}_j-\sum _{i=1}^n\sum _{j=1}^n{\lambda }_i{y}_i{\lambda }_j{y}_j{x}_j^T{x}_i+\sum _{i=1}^n{\lambda }_i\\ & =\frac{1}{2}\sum _{i=1}^n\sum _{j=1}^n{\lambda }_i{y}_i{\lambda }_j{y}_j{x}_i^T{x}_j-\sum _{i=1}^n\sum _{j=1}^n{\lambda }_i{y}_i{\lambda }_j{y}_j{x}_i^T{x}_j+\sum _{i=1}^n{\lambda }_i\\ & =\sum _{i=1}^n{\lambda }_i-\frac{1}{2}\sum _{i=1}^n\sum _{j=1}^n{\lambda }_i{y}_i{\lambda }_j{y}_j{x}_i^T{x}_j\\ & =L(\lambda )\end{array}\end{array}\text{\hspace{1em}(30)}$$
​ 所以，我们的问题最终转化成
$$\{\begin{array}{c}\underset{\lambda }{\max }\underset{w,b}{\min }L(w,b,\lambda )\\ s.t.{\lambda }_i\ge 0.i\in 1,2,\cdots n\end{array}\to \{\begin{array}{c}\underset{\lambda }{\max }\sum _{i=1}^n{\lambda }_i-\frac{1}{2}\sum _{i=1}^n\sum _{j=1}^n{\lambda }_i{y}_i{\lambda }_j{y}_j{x}_i^T{x}_j\\ s.t.{\lambda }_i\ge 0.i\in 1,2,\cdots n\\ \sum _{i=1}^n{\lambda }_i{y}_i=0\end{array}\text{\hspace{1em}(31)}$$
​ 其中$\sum _{i=1}^n{\lambda }_i{y}_i=0$是对b求导后所得，因为包含有λ，而所求的最大值也是在λ处求的，故作为新的约束条件

​ 现在我们知道了$w=\sum _{i=1}^n{\lambda }_i{y}_i{x}_i$，也得到了对偶问题在w，b下的最小L(w,b,λ)，那b怎么办？似乎没有求出来？
