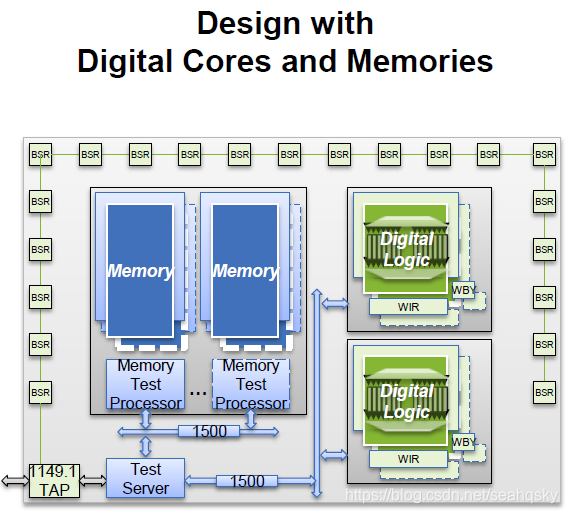

在这里插入图片描述
For a IC, only can have one main TAP.(TAP = IEEE Std 1149.1 Test Access Port)

#Block level 1500 script
set_dft_configuration -scan_compression enable -wrapper enable -mode_decoding_style one_hot –ieee_1500 enable
set_dft_signal -type WSI -port WSI -test_mode all –view spec
set_dft_signal -type WSO -port WSO -test_mode all –view spec
set_dft_signal -type WRCK -port WRCK -test_mode all –view spec
set_dft_signal -type CaptureWR -port CaptureWR -test_mode all –view spec
set_dft_signal -type ShiftWR -port ShiftWR -test_mode all –view spec
set_dft_signal -type UpdateWR -port UpdateWR -test_mode all –view spec
set_dft_signal -type SelectWIR -port SelectWIR -test_mode all –view spec
set_dft_signal -type WRSTN -port WRSTN -test_mode all –view spec -active_state 0
define_test_mode wrp
