电气一次图（Primary Circuit Diagram）与二次图（Secondary Circuit Diagram）

定义

• 电气一次图 ：也称为主接线图或一次接线图，主要描述的是电力传输和配电系统中的高压、低压电路及其相关的主要设备。是用来表示电力系统中一次设备的连接关系和电能传输路径的电气图纸。它主要反映电力系统中高压电气设备的配置、连接方式和运行工况，是电力系统设计、安装、运行和维护的重要依据。

• 电气二次图 ：表示电力系统中二次电路的图纸，是用来表示电力系统中二次设备之间连接关系和控制、测量、保护等功能的电气图纸。它主要涉及对一次设备进行控制、保护、测量、监察、信号等的二次设备的连接和工作原理，确保一次设备的安全稳定运行。

主要的设备和元件

• 电气一次图 ：主要包括变压器、断路器、隔离开关、母线、电力电缆、架空线路、电流互感器、电压互感器、避雷器等一次设备。这些设备直接参与电能的生产、传输、分配和使用，具有高电压、大电流的特点。

• 电气二次图 ：主要包括继电器、仪表、控制开关、按钮、信号装置、控制电缆、熔断器等二次设备。这些设备用于对一次设备进行控制、保护、测量和信号传输等，工作电压相对较低。

图形表示

• 电气一次图 ：通常采用单线图或三线图来表示三相电力系统的连接关系。图形符号相对简单，主要突出一次设备的连接和功能关系，一般不详细表示二次设备及其连接。

• 电气二次图 ：图形表示较为复杂，通常采用功能布局法或安装布局法来绘制。它详细表示二次设备的连接关系、端子编号、回路编号等信息，以便于安装、调试和维护。

功能作用

• 电气一次图 ：主要用于确定电力系统的主接线方式、设备选型和布置，以及进行电能的传输和分配。它反映了电力系统的整体架构和运行状态，对电力系统的规划、设计和运行具有重要的指导意义。

• 电气二次图 ：主要用于实现对一次设备的控制、保护、测量和信号等功能。它能够及时发现和处理电力系统中的故障和异常情况，确保一次设备的安全稳定运行，同时为电力系统的运行和维护提供必要的数据支持。

复杂程度

• 电气一次图 ：相对来说较为简洁，主要关注一次设备的连接和功能关系，涉及的设备和元件数量相对较少，图形结构相对简单。

• 电气二次图 ：由于涉及到大量的二次设备和复杂的控制、保护、测量等功能，图形结构较为复杂，需要详细表示二次设备之间的连接关系和工作原理，对设计和阅读人员的专业知识和经验要求较高。

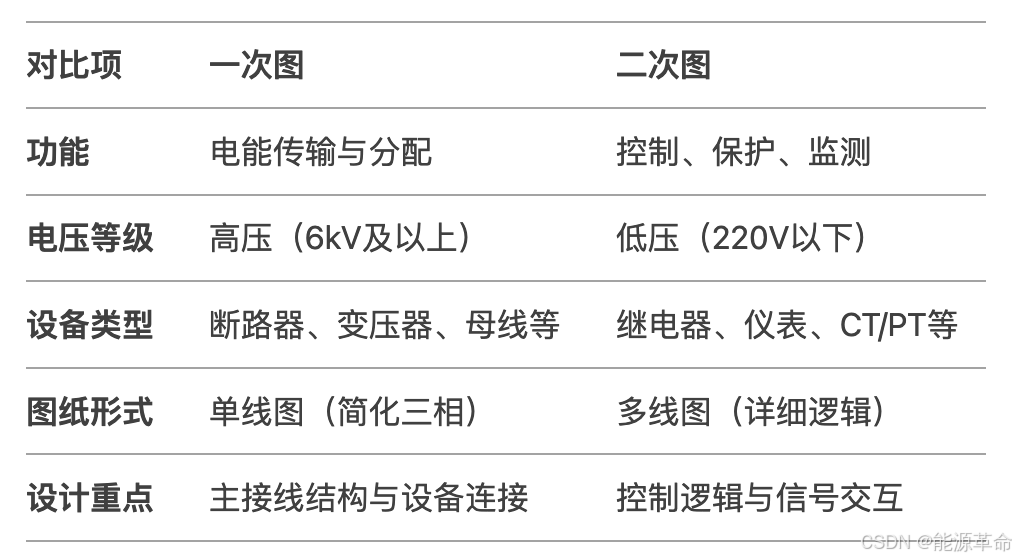

区别

联系

信号交互

二次系统通过CT/PT获取一次系统的电流、电压信号，并反馈控制指令（如跳闸）。

协同工作

一次设备是二次系统的执行对象，二次系统是一次设备的“大脑”和“神经系统”。

工程集成

在变电站或配电系统中，一次图和二次图需配合使用，共同构成完整的电力系统设计。

总结

一次图是电力系统的“骨架”，关注电能传输的物理路径；

二次图是电力系统的“神经”，确保系统安全、智能运行。
