电气一次图和二次图是电气工程中常用的技术图纸，用于设计和描述电力系统的各个部分。它们在电力系统的规划、安装、调试和维护中起着重要作用。

1. 电气一次图（Primary Circuit Diagram）

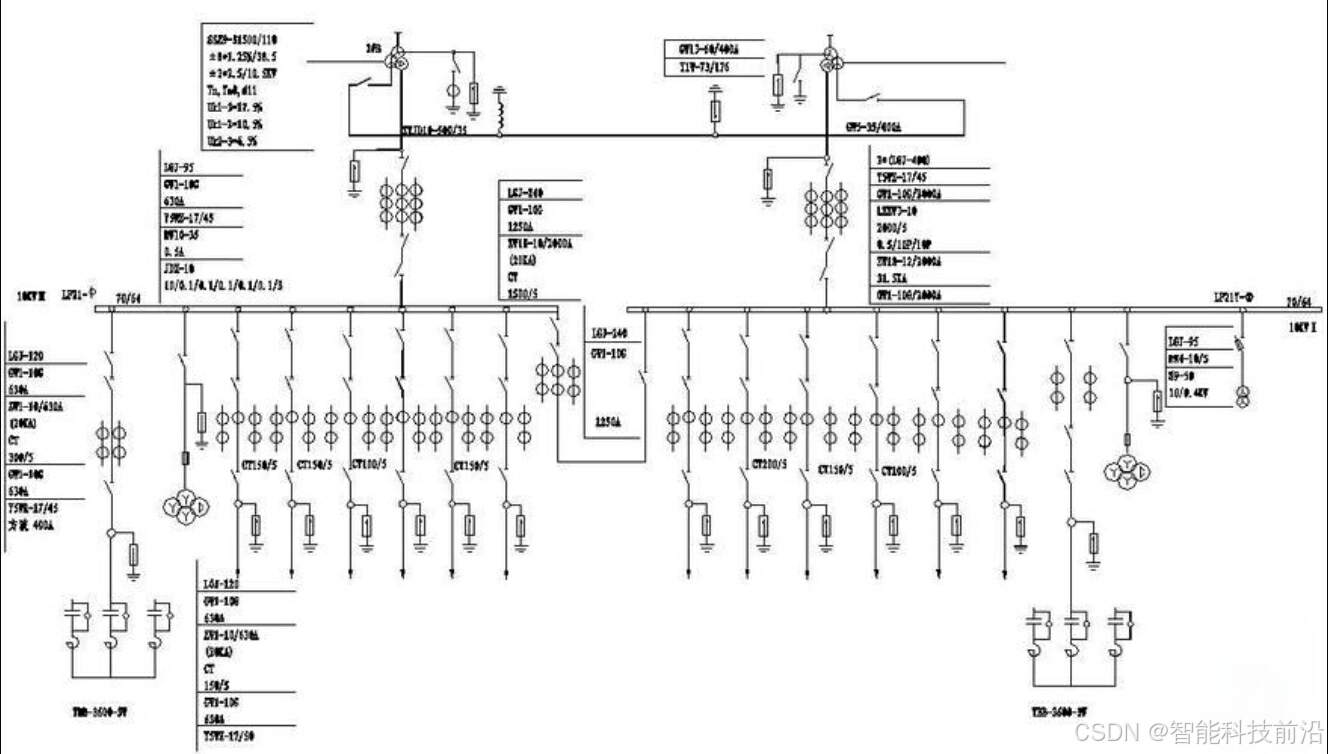

电气一次图（也称为主接线图或一次接线图）是表示电力系统中主电路的图纸，它显示了电力设备的连接关系和电力的流向。一次图主要描述的是电力传输和配电系统中的高压、低压电路及其相关的主要设备。

1.1 主要内容

• 电力设备：变压器、断路器、隔离开关、母线、避雷器、互感器等。
• 连接关系：一次图显示设备之间的电气连接，如变压器的高压侧连接到母线，断路器连接到负载等。
• 电压等级：标注每个部分的电压等级，如220kV、110kV、10kV等。
• 保护设备：显示与电力设备相关的保护设备，如断路器的操作机构。

1.2 用途

• 电力系统设计：用于规划和设计电力系统的结构，确定各类电力设备的布局和连接。
• 设备安装：指导电力设备的安装和接线工作，确保设备按设计要求正确连接。
• 故障分析：帮助分析电力系统中的故障点，确定故障范围和可能的原因。

1.3 示例

• 变电站一次图：展示了变电站内各设备（如变压器、断路器、母线）的连接情况及电力的流向。
• 电厂一次图：展示了发电机、变压器、输电线路等主要设备的连接方式。


2. 电气二次图（Secondary Circuit Diagram）

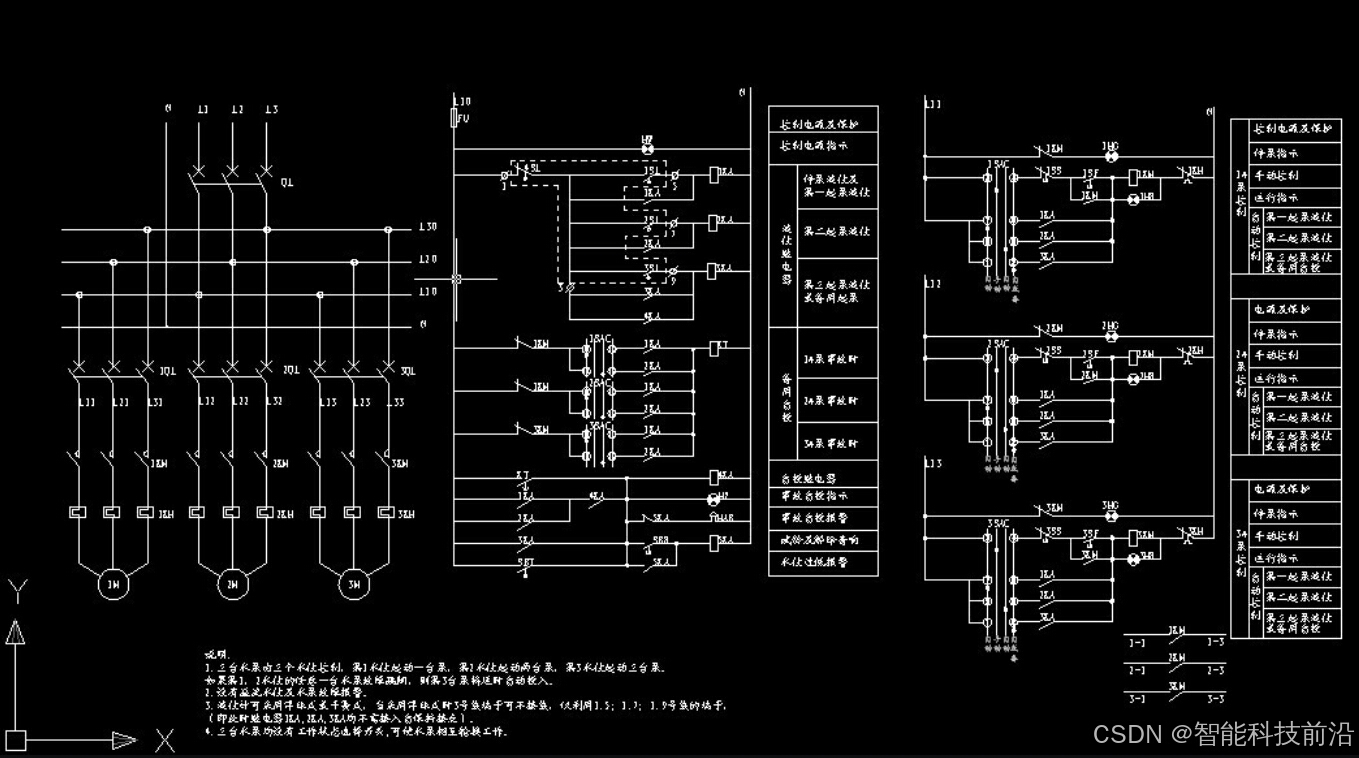

电气二次图（也称为控制接线图、二次接线图）是表示电力系统中二次电路的图纸，它描述了与一次设备相关的控制、保护、测量和信号回路。二次图主要描述的是低压控制电路、保护电路和自动化系统的工作原理和接线方式。

2.1 主要内容

• 控制回路：包括控制开关、继电器、接触器等，用于控制一次设备的操作，如断路器的合闸和分闸。
• 保护回路：包括各种继电保护装置，如过流保护、差动保护、距离保护等，用于检测故障并触发保护动作。
• 测量回路：包括电流互感器、电压互感器、仪表、计量装置等，用于测量电力系统中的电气参数（如电流、电压、功率）。
• 信号回路：用于传输系统状态、报警信息等信号，通常涉及指示灯、蜂鸣器、PLC等设备。

2.2 用途

• 控制系统设计：设计电力设备的自动化控制系统，确定各种控制和保护装置的接线关系。
• 调试与维护：指导电力系统的调试和维护，确保控制、保护系统正常工作，及时发现和排除故障。
• 系统操作：为操作人员提供清晰的操作流程图，帮助正确操作设备。

2.3 示例

• 断路器控制回路图：描述了断路器的合闸和分闸控制逻辑，包括操作按钮、继电器、接触器等元件的连接方式。
• 保护系统二次图：展示了继电保护装置如何连接到电流互感器、电压互感器等一次设备，以及如何通过控制回路触发断路器动作。

3. 电气一次图与二次图的区别与联系

• 表示对象不同：一次图主要表示主电路的高压设备和它们的连接关系；二次图则表示控制、保护、测量和信号系统的低压回路。
• 功能不同：一次图侧重于描述电力传输和分配的路径和方式；二次图则侧重于描述如何控制和保护这些主电路中的设备。
• 设计阶段：一次图通常用于电力系统的设计和规划初期，而二次图则在详细设计和安装阶段使用较多。
• 相互依赖：一次设备的操作和保护依赖于二次系统的正确工作，因此一次图和二次图必须紧密配合，确保整个电力系统的安全、可靠运行。

4. 制图规范与标准

在绘制电气一次图和二次图时，通常需要遵循相关的制图规范和标准，如IEC标准、国家电力行业标准等，确保图纸的规范性和通用性。

通过理解和应用电气一次图和二次图，工程师可以有效设计、实施和维护复杂的电力系统，确保电力供应的安全性和可靠性。
