在学会了数字输出之后，接下来我们以按键开关为例，学习数字输入，获取按键开关当前的状态，并通过编写程序，学习将输入作为条件来控制输出设备，比如用按压开关控制 LED 灯。
学习了数字输出后，接下来以按键开关为例，学习数字输入，获取按键开关当前的状态，并通过编写程序，学习将输入作为条件来控制输出设备，比如用按键开关控制 LED 灯。

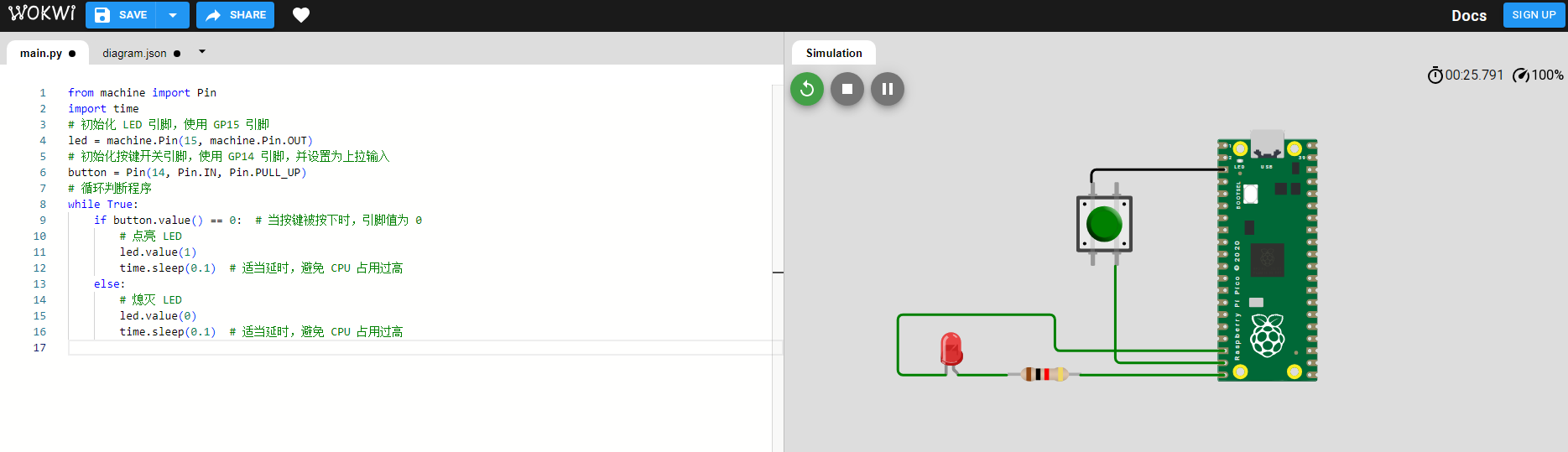

可以到wokwi.com在线仿真网站上进行模拟仿真
www.wokwi.com

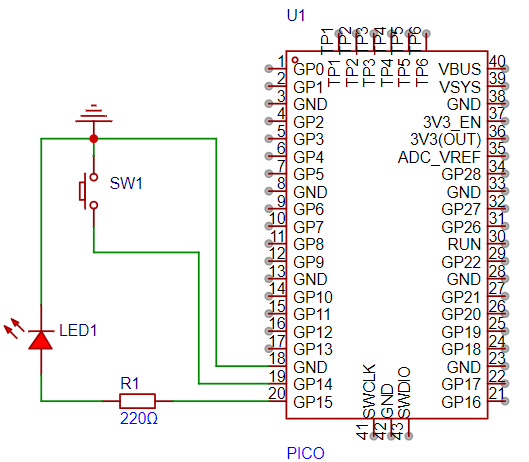

电路接线图

按键控制程序流程图
程序开始，导入模块，设置输入管脚为按键开关。判断按键开关是否被按下，若未按下则熄灭 LED，若按下则点亮 LED。

程序代码：

from machine import Pin
import time
# 初始化 LED 引脚，使用 GP15 引脚
led = machine.Pin(15, machine.Pin.OUT)
# 初始化按键开关引脚，使用 GP14 引脚，并设置为上拉输入
button = Pin(14, Pin.IN, Pin.PULL_UP)
# 循环判断程序
while True:
    if button.value() == 0:  # 当按键被按下时，引脚值为 0
        # 点亮 LED
        led.value(1)
        time.sleep(0.1)  # 适当延时，避免 CPU 占用过高
    else:
        # 熄灭 LED
        led.value(0)
        time.sleep(0.1)  # 适当延时，避免 CPU 占用过高

扩展学习
上拉电阻配置
当使用上拉电阻时，GPIO 引脚通过一个电阻连接到电源（通常是 3.3V）。在开关未按下时，GPIO 引脚被拉高到高电平（逻辑值为 1）；当开关按下时，GPIO 引脚通过开关连接到地，电平被拉低到低电平（逻辑值为 0）。所以，程序里检测到低电平时就意味着开关被按下了。
