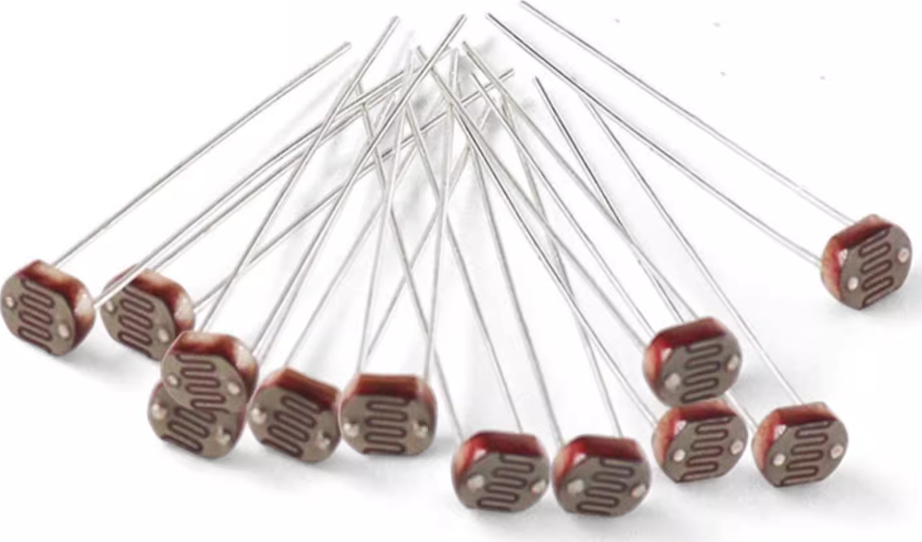

5-1 光敏电阻

光敏电阻是一种对光线敏感，其电阻值会随光照强度改变的电子元件，在诸多领域有广泛应用，像小米、飞利浦等品牌的智能照明系统都有应用。

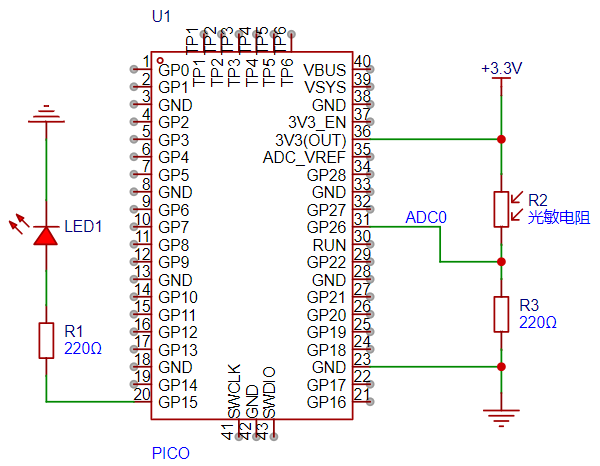

5-2光敏电阻特性及电路连接​

用 Pico 的 3.3V 作为供电电源，把电路里的电阻 A 换成光敏电阻，电阻 B 换成 220Ω 的固定电阻。周围环境的光线越亮，光敏电阻的电阻值就越小，它分到的电压也越小，这样一来，电路中 C 点测到的电压就越大；要是挡住光线，情况就反过来了。大家先弄明白光敏电阻在光线变化时和电压、电阻的关系，后面的实验会去测量 C 点的电压。

数字输入与模拟输入的区别
在数字输入的情况下，信号只有高电位（True）和低电位（False）两种状态；模拟电压变化可不是只有这两种，而是连续变化的，像 1V、2.1V 这些都有可能，这种连续变化的信号叫做模拟信号。

==ADC（模拟到数字的转换器）==​
想要检测出光敏电阻引起的电压变化，就得用到 ADC（模拟数字转换器），它能把模拟的电压值，转换成程序可以读取的数字值。

5-3 程序流程图与代码

程序流程图

程序开始 -> 导入模块 -> 设定 GP26_A0 管脚为 ADC 输入方式，输入值小于 3000 吗？-> 是-> 打开 LED 灯，否->关闭LED灯。

程序代码：

import machine
import time
# 初始化模拟输入引脚，对应原代码的 A0 引脚
adc = machine.ADC(machine.Pin(26))  # RP2040 中 A0 对应 GPIO 26
# 初始化 LED 引脚，对应原代码的 GP15 引脚
led = machine.Pin(15, machine.Pin.OUT)
while True:
    # 读取模拟输入值
    adc_value = adc.read_u16()
    if adc_value < 3000:  # 光线不足时
        led.value(1)  # 打开 LED 灯
    else:
        led.value(0)  # 关闭 LED 灯
    time.sleep(0.1)  # 适当延时，避免 CPU 占用过高
