CityEngine建模全流程解析与分享【系列文章之一】

CIM的发展与建设逐步进入快车道，而其建设离不开三维模型的支持。作为大规模城市快速建模工具，CityEngine将发挥越来越重要的作用。CityEngine是Esri旗下的一款三维软件，基于CGA（Computer Generated Architecture）规则进行建模，具有使用方便、支持大场景、快速建模等特点，与ArcGIS系列软件配合使用，可以极大的提高效率。

如果你喜欢这篇文章，欢迎收藏和转载，转载请注明出处：https://blog.csdn.net/shaxiaozilove/article/details/116902881

如果有任何问题，也欢迎随时与我沟通和联系。

官方提供学习资源 https://doc.arcgis.com/en/cityengine/

一、建模流程

1、创建cityengine工程

工程目录分析

2、创建scene

坐标系的选择及修改

坐标系等信息的查看设置

3、导入建模数据（shapefile或gdb）

4、创建cga文件

建筑物高度是基本信息，与矢量数据属性楼层数（floor）关联

5、cga文件的应用

选中建筑矢量对象

应用cga文件

开始规则

定义属性及其值



对象属性

节点

生成模型

6、模型的导出（坐标系与scene坐标系一致）

针对arcgis

gdb -> arcgis pro中生成slpk时可以修改坐标系

slpk

针对threejs

gltf/glb

dae

obj

二、建模分析

• 需要解决或避免的问题
• 建模思路分析

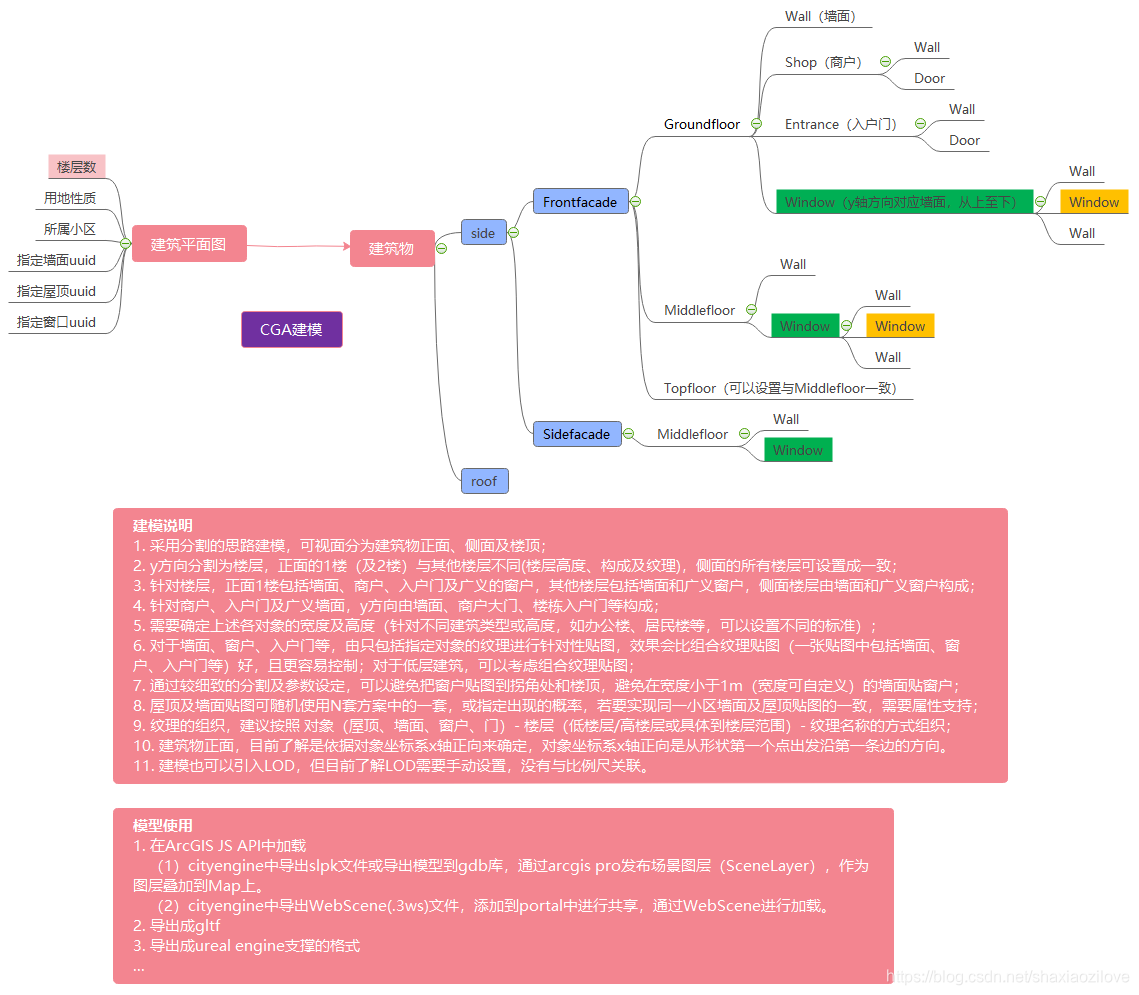

三、CGA文件分析（以wuhan_texture.cga为例）

由属性、对象规则、函数、变量等构成

1、坐标系

参考https://blog.csdn.net/qq_25236045/article/details/50329353

2、属性的设置

设置初始值

值与对象属性关联

3、对象规则

开始规则

建模的过程：建筑矢量对象在规则之间按顺序流转

四、城市级数据分区建模（针对贴图模型？）

• 分区规则

按现在的切片规则进行划分（存在建筑物被分割的问题）

按街区进行划分（街道、社区）

• 对每一个分区，记录数据外包围盒范围、中心点等信息，通过索引文件对不同分区模型文件进行组织（类似于3DTiles）
• 模型加载（threejs arcgis js api）

threejs中的模型加载，仅通过position以及rotation设置，位置正确性
