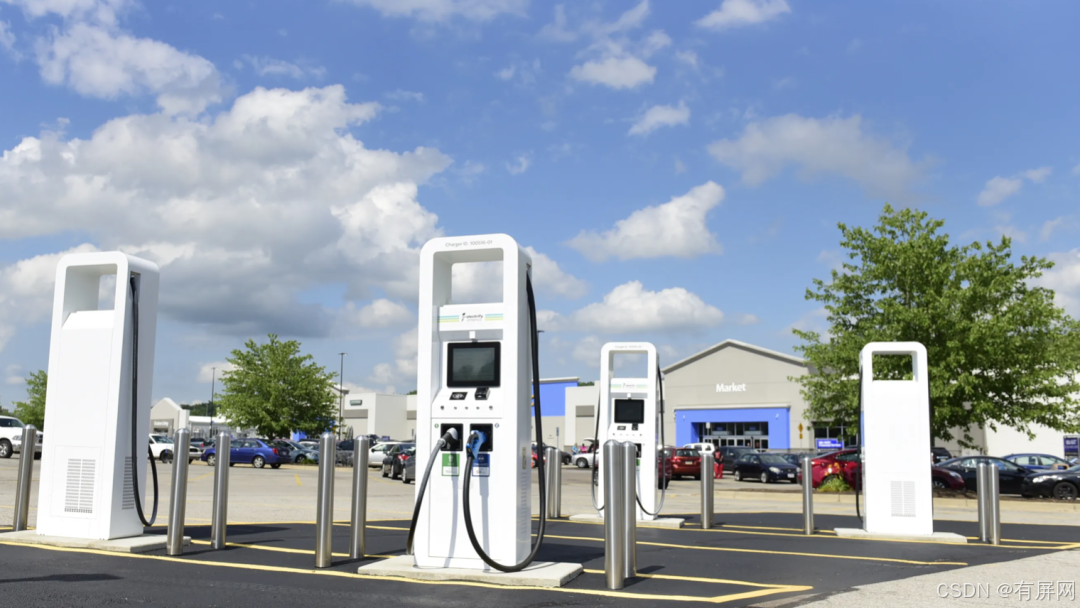

液晶显示屏(LCD)如今已广泛应用于各种环境复杂的终端上,比如新能源充电桩、无人机遥控器、户外自助机、工业手持终端等。然而,与室内环境不同,户外设备往往面临强烈阳光直射,导致屏幕内容难以辨识,严重影响使用体验甚至设备功能的实现。
在户外环境中看不清LCD屏幕,主要是因为环境光强度远超屏幕亮度,同时屏幕表面和内部的光反射干扰视觉,使得画面对比度和清晰度大幅下降。因此,要让LCD在阳光下依然清晰可读,需要从“增强自身亮度”与“减少反射干扰”两个方面入手,进行系统性的光学优化设计。
一、增强LCD液晶屏的自身亮度
1. 增强背光亮度
我们之前的文章有讲到过LCD背光模组LCD背光模组,LCD本身不发光,其显示亮度完全依赖背光模组的发光能力。要实现户外阳光下可读,首先要显著提升屏幕的主动发光能力。常规室内使用的LCD亮度约为300~500 nits,而阳光下可读型LCD要求亮度一般需达1000~2000 nits,部分高端工业或车载显示可要求高达2000 nits 以上。
技术实现路径如下:
-
使用高亮LED灯珠
通过提升LED芯片发光效率、增大LED驱动电流,或者增加LED灯珠数量,增强背光源的亮度输出。
-
优化导光系统设计
使用高透光率导光板(LGP),精确设计微结构图案,让LED发出的光能均匀传导至整个屏幕;
配合高扩散率的扩散膜、反射片及增亮膜(BEF),提高出光效率,使亮度最大化呈现给用户。
-
多层复合膜增益组合
通过不同材料的光学膜组合,提高正面出光率(光学增益),增强可视亮度。
-
散热管理设计
高亮必然带来高热,为防止LED过热衰减,需配合铝合金散热板、石墨散热膜,甚至主动散热结构(如热管、微型风扇)保持背光稳定。
2. 采用半反半透显示技术
除纯粹提高发光亮度外,还可以通过液晶结构本身增强对环境光的利用,以适应强光环境。这方面最典型的技术方案是半反半透TFT LCD。

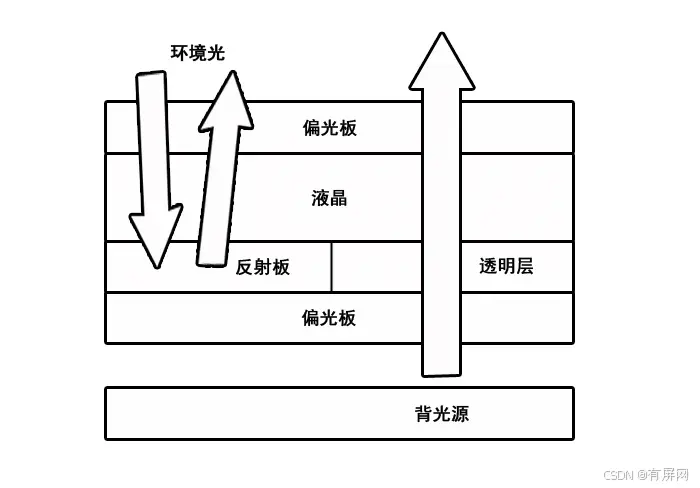

其原理与结构如下:
在传统TFT结构中引入半反半透复合层(Transflective Layer),该层具备部分透光、部分反射的特性,通常位于TFT液晶单元与背光模组之间。
在弱光或黑暗环境中,显示依赖背光源透射发光;
在强烈环境光(如阳光直射)条件下,该复合层可反射外部自然光,通过反射方式照亮液晶单元,实现无需背光的图像显示。
优势:
-
支持双模显示(透射模式 + 反射模式),具备良好的环境适应性;
-
即使在背光关闭或低亮状态下,仍具备较好的可读性,有助于降低整机功耗;
-
适用于户外、军用、便携式仪器等对光照适应能力要求高的场景。
局限性:
-
相比全透射LCD,色彩饱和度略低;
-
反射层设计复杂,制造成本更高;
-
不适合追求极致画质的消费级产品,但对工业、军用设备来说性价比极高。
二、减少LCD液晶屏的反射光
除了提升自身发光能力,抑制环境光反射对显示效果的干扰也是阳光下可读性的核心。
反射分为表面反射与内部反射,需要分别应对:
1. 减少LCD屏幕表面的反射
屏幕最外层(如玻璃盖板或触控面板)与空气之间存在较大的折射率差,极易形成镜面反射,尤其在阳光直射下,会产生炫光,造成“白茫茫”的视觉体验。解决该问题的关键技术如下:

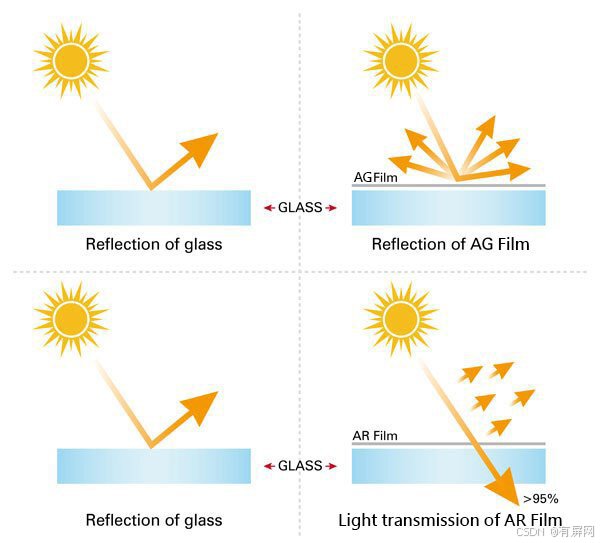

AR(Anti-Reflection)镀膜技术
-
通过在玻璃表面叠加多层纳米级薄膜(如SiO₂、TiO₂交替结构),基于干涉原理抵消特定波长的光线反射;
-
可将原始4%~6%的表面反射率降低至0.3%以下;
-
还能提升屏幕透光率和色彩对比度,适用于高端户外屏。
AG(Anti-Glare)防眩光处理
-
通过喷砂、蚀刻等手段在玻璃表面形成微米级凹凸纹理,使光线分散为漫反射,减轻阳光直射带来的眩目感;
-
显著提升强光下的画面对比度;
-
缺点是略微降低图像锐度,适合注重功能性强抗干扰的工业和医疗场合。
全贴合技术(OCA/OCR)
-
将盖板、触控层与液晶层间的空气层用光学胶填充,实现各层紧密贴合;
-
避免多界面折射引起的“鬼影”和二次反光;
-
提升对比度、通透度和耐候性,同时增强屏幕整体结构强度,提升防尘防水能力。
2. 降低屏幕内部反射
LCD模组内部由多个光学层叠加组成,包括偏光片、导光板、玻璃基板、彩色滤光片等,各界面因折射率差异会产生反射,尤其在环境光较强时,这些反射光成为干扰显示的主要因素之一。关键解决策略包括:
使用低反射偏光片与补偿膜
-
普通偏光片反射率高,在强光照射下容易形成多次干扰反射;
-
优化后偏光片结合反射补偿膜设计,可提高透光效率并抑制反光;
-
某些类型的宽视角增强膜(如TAC补偿膜)还能改善不同角度下的可视性。
内部层间光学贴合
-
将偏光片、液晶玻璃基板等各子层间通过光学胶粘合,消除内部空气界面;
-
减少界面间反射与折射,实现更高的光线通过率;
-
可有效提升对比度并改善反光造成的低灰阶模糊问题。
黑矩阵(Black Matrix)设计优化
-
在彩色滤光片中设置吸光性的遮光网格(通常使用黑色光阻材料),遮蔽TFT与液晶之间的非显示区域;
-
黑矩阵能吸收杂散光,提升像素间对比度与边缘清晰度;
-
尤其在户外强光下可有效压制“模糊边界”现象,提高可读性。
真正实现阳光下清晰可读的TFT LCD,并非单一技术就能解决。针对不同的应用场景,都需要因地制宜地选择合适的技术组合。选择正确的方案,不仅提升用户体验,更关系到产品在户外严苛环境下的可靠性和市场竞争力。
