液晶屏常见问题分析：黑屏

---

前言

一个点亮的液晶屏可以想象成一场舞台表演，如果你突然看不见表演了，一般有两种可能，要么是舞台灯黑了，要么是演员没有出场。

---

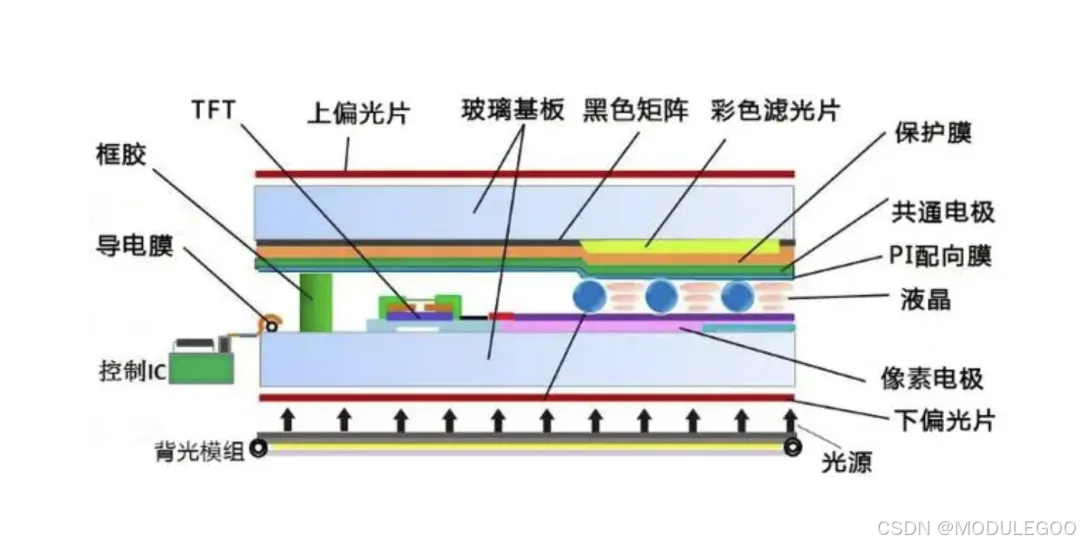

液晶屏黑屏是一种常见故障，可能由多种因素引起。液晶屏的主要组件包括液晶层、背光源、偏光滤光片和电路板。

一个点亮的液晶屏可以想象成一场舞台表演，如果你突然看不见表演了，一般有两种可能，要么是舞台灯坏了，要么是演员没有出场。背光就相当于是舞台灯，液晶层就是演员，所以，我们可以将常规显示屏黑屏可分两种情况：一种背光不亮，另外一种为FOG（液晶、FPC、IC）故障。

一、背光不亮

1.背光源故障：

背光源通常由LED灯组成，为液晶层提供必要的光源。如果背光源的电流和电压未能满足要求，背光将无法正常亮起，导致屏幕黑屏。这可能是由于：

• LED灯故障或烧毁
• 电源供电不足

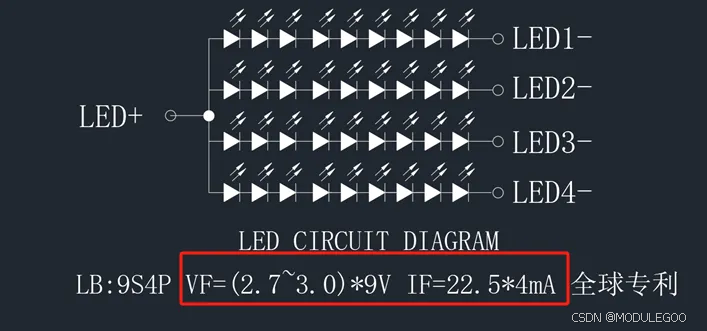

以下图的基本背光电路图为例：

当电路的电流电压低于电压27V，电流90mA的时候，背光将会不亮或者很暗基本看不到。

2.电路问题：

• 背光电路中的某个LED灯出现开路或短路，也会导致背光不亮。检查背光电路连接是否牢固，并使用万用表测试电流和电压是否正常。
• 背光焊盘虚焊或插接不良也是常见问题，导致信号传输不畅。确保焊接牢固，并检查插头与插座的接触情况。

常见背光连接方式如下图：

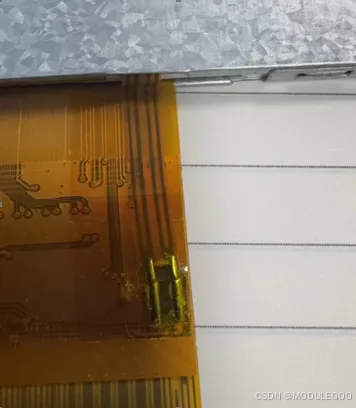

背光焊接形式

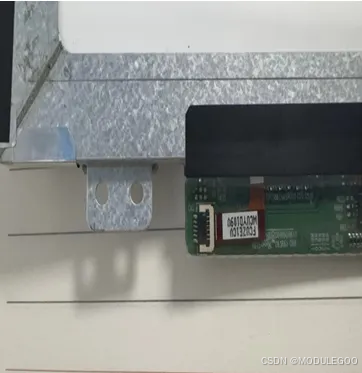

背光插件形式

二、FOG故障

1.接口连接问题：

• 液晶屏与主板的接口连接不良可能导致黑屏。检查接口的插接情况，确保接触良好。
• 数据线故障：信号线接口（如HDMI、VGA）损坏或松动，可能导致无信号输出。

2.驱动电压异常：

液晶屏的正常显示依赖于多个电压信号，包括：

• VDD：主电源电压。
• AVDD：模拟电源电压，用于驱动液晶分子。
• VCOM：公共电压，用于控制对比度。
• VGL/VGH：用于液晶开关的驱动电压。
• VGMN/VGMH：主要用于调节显示电压曲线。

此外，液晶屏的时序和相关proch（处理）参数必须正确配置。如果这些参数不匹配，可能导致液晶屏无法正常工作。使用示波器监测时序信号是否符合要求。

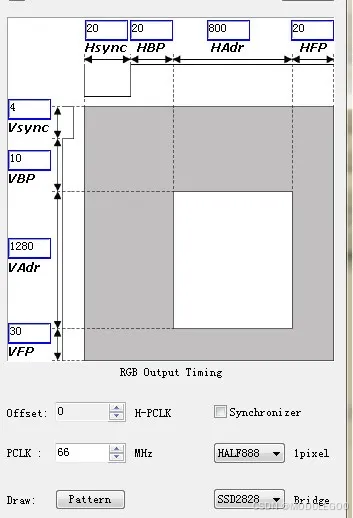

porch值示例

3.初始化失败：

液晶屏的初始化代码未成功加载也会导致黑屏。检查控制程序的运行状态，必要时进行重启或重新加载初始化代码。

4.液晶层损坏：

如果液晶层内部发生物理损坏，可能导致信号无法传递，从而导致黑屏。检查液晶层是否存在明显的裂纹或损伤。

三、总结

液晶屏黑屏问题通常与背光源和液晶层的电路或接口有关。在进行故障排查时，建议从以下步骤入手：

• 检查背光源是否正常亮起。
• 确认液晶屏与主板的连接是否牢固。
• 测量液晶屏的驱动电压，确保信号正常。
• 检查初始化代码是否加载成功。

以上为液晶屏黑屏的主要原因，具体的液晶屏黑屏以及液晶屏的其他问题，我们会在接下来的文库中会以专题形式一一呈现，敬请关注。
