本文介绍了一种数字光强度传感器TSL2561的驱动实现方法，包括通过IIC接口配置寄存器以设置工作模式、积分时间和增益，以及如何读取光强度数据。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

TSL2561是一个采用smbus/iic接口的可以直接读取测量的数字型测量光强度传感器。本文采用iic接口不涉及smbs。工程下载：点击打开链接（移植的时候要修改工程文件里面iic.h 位带操作那个寄存器配置就是下面的7行代码，关于stm32位带操作，和iic分析可以看我之前写的两篇博客文章列表里面可以找到，还有我采用的地址是浮空输入所以地址是0x39）

#define IIC_SCL_Pin  GPIO_Pin_9
#define IIC_SDA_Pin  GPIO_Pin_8
#define GPIO_IIC     GPIOB
#define RCC_APB2Periph_GPIOIIC RCC_APB2Periph_GPIOB

#define IIC_SDA_OUT()  {GPIOB->CRH&=0XFFFFFFF0;GPIOB->CRH|=0x00000003;}//输入模式上拉下拉输入模式  这段代码要修改
#define IIC_SDA_IN()   {GPIOB->CRH&=0XFFFFFFF0;GPIOB->CRH|=0x00000008;}//通用推挽输出50MZ        这个也要修改

#define SDA_PIN_OUT       PBout(8)
#define SCL_PIN_OUT       PBout(9)
#define SDA_PIN_IN        PBin(8)

一、从机地址

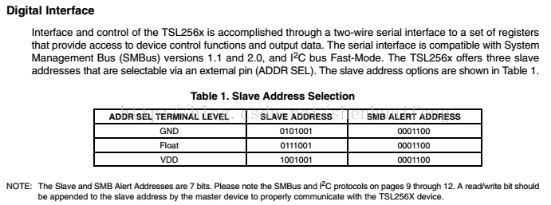

从给的数据手册可以看出有一个引脚ADDR SEL用来设置芯片地址，当引脚接地时从机地址为0x29,浮空时从机地址0x39,接高电平时为0x49.在头文件中采用宏定义如下

#define TSL2561_ADDR0 0x29 // address with '0' shorted on board
#define TSL2561_ADDR  0x39 // default address
#define TSL2561_ADDR1 0x49 // address with '1' shorted on board

二、TSL2561的写/读操作

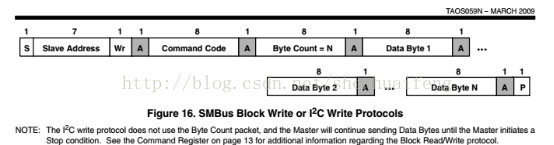

TSL2561采用标准的IIC总线接口，参照数据手册容易得到2561的写时序。时序图，和代码如下。

/*
功能：写命令和数据
参数：command高四位为控制位低四位为要写入数据的地址，date要写入的数据
*/
void TSL2561_Write(u8 command,u8 date)
{
	iic_start();
	iic_byte_write(TSL2561_ADDR<<1);
	iic_wait_ack();
	iic_byte_write(command);
	iic_wait_ack();
	iic_byte_write(date);
	iic_wait_ack();
	iic_stop();
}

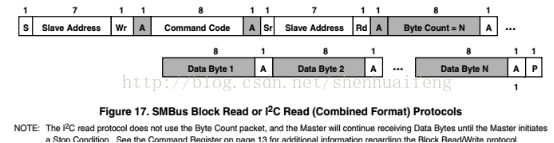

在读数据的时候，因为2561的adc的数据寄存器分为DATE0_LOW，DATE0_HIGT,DATE1_LOW,DATE1_HIGT，一共两路每路16位。因此一次读数据要有两次的iic读操作，并把DATE_HIGT移到高位。

/*
功能：读取一个字节的数据
参数：command高四位为命令，低四位为要读的数据地址地址
*/
u16 TSL2561_Read(u8 command)
{
	u16 date;
	iic_start();
	iic_byte_write(TSL2561_ADDR<<1);
	iic_wait_ack();
	iic_byte_write(command);
	iic_wait_ack();

	iic_start();
	iic_byte_write((TSL2561_ADDR<<1)+1);
	iic_wait_ack();
	date=iic_byte_read(1);
	date+=(iic_byte_read(1)<<8);
	iic_stop();
	return date;
}

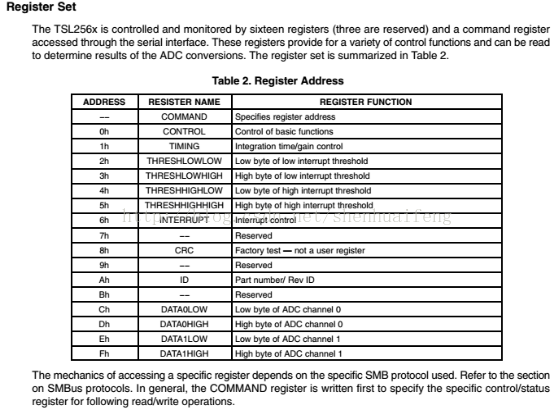

三、TSL的寄存器地址

每个寄存器地址和几个常用的寄存器地址宏定义如下。

TIMING寄存器主要设置积分时间

// TSL2561 registers

#define TSL2561_CMD           0x80
#define TSL2561_TIMING        0x81
#define	TSL2561_REG_ID        0x8A
#define	TSL2561_DATA0_LOW     0x8C
#define TSL2561_DATA0_HIGH    0x8D
#define	TSL2561_DATA1_LOW     0x8E
#define TSL2561_DATA1_HIGH    0x8F

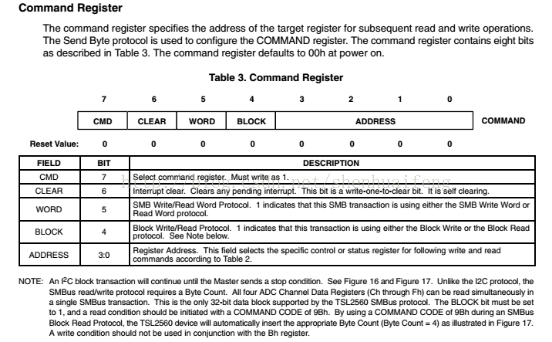

四、COMMAND寄存器

command寄存器主要用来设置要配置的寄存器地址，其低四位就是上述寄存器地址表中的地址。

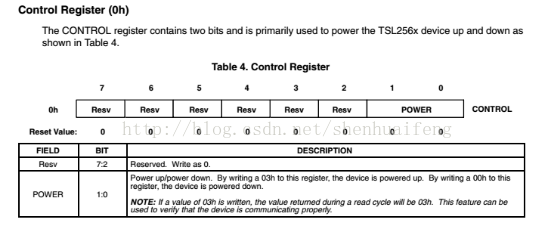

五、Control 寄存器

Control寄存器主要用来控制模块的上电和断电。其值为0x03时上电为0x00时为断电。

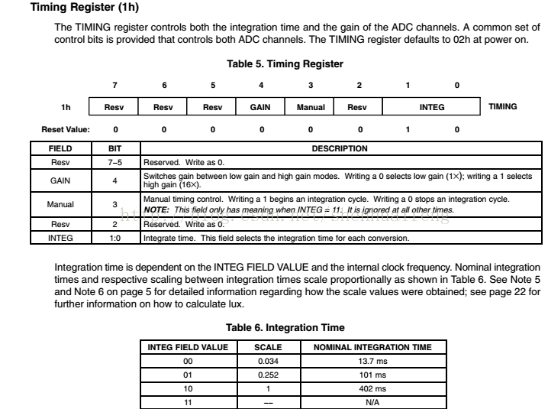

六、TIMING寄存器

TIMING寄存器主要用俩选择增益和积分时间。说明和代码如下。

//Timing Register Value.Set integration time
                                      //最后两位设置积分时间
#define  TIMING_13MS         0x00     //积分时间13.7毫秒
#define  TIMING_101MS        0x01     //积分时间101毫秒
#define  TIMING_402MS        0x02     //积分时间402毫秒
#define  TIMING_GAIN_1X      0x10     //增益倍数与积分时间进行或运算
#define  TIMING_GAIN_16X     0x00

七、综合代码

/*
功能：启动TLS模块
*/
void TSL2561_PowerOn(void)
{
	TSL2561_Write(TSL2561_CMD,TSL2561_POWER_ON);
}
/*
功能：关闭TSL模块
*/
void TSL2561_PowerDown(void)
{
	TSL2561_Write(TSL2561_CMD,TSL2561_POWER_ON);
}
/*
功能：设置积分时间
参数：TIMING_13MS、TIMING_101MS、TIMING_402MS|
      TIMING_GAIN_1X,TIMING_GAIN_16X选择积分时间和增益，两个或运算

*/
void TSL2561_TimingSet(u8 TIME)
{
	iic_start();
	iic_byte_write(TSL2561_ADDR<<1);
	iic_wait_ack();
	iic_byte_write(TSL2561_TIMING);
	iic_wait_ack();
	iic_byte_write(TIME);
	iic_wait_ack();
	iic_stop();
}
/*
功能：初始化TSL2561模块
参数：
*/
void TSL2561_Init(u8 Time_model)
{
	TSL2561_PowerDown();

	TSL2561_TimingSet(Time_model);
}
/*
功能：读取整个字节chanel0
参数：CHANEL
*/
u16 TSL2561_Chanel0Read(void)
{
    u16 buff;
	buff=TSL2561_Read(TSL2561_DATA0_LOW);
	return buff;
}
/*
功能：读取chanel1数据
参数：无
*/
u16 TSL2561_Chanel1Read(void)
{
    u16 buff;
	buff=TSL2561_Read(TSL2561_DATA1_LOW);
	return buff;
}

在读取CH0和CH1的数据后还要进行一定的补偿计算才能得出实际的光强度，在我的写的代码中，读出CH0和CH1没有问题，但在进行补偿计算时我只是照着数据手册写出了代码，因为我对光的强度没啥概念，也没有合适的测量光强度仪，所以并不能保证补偿计算的正确，但是读出的原始数据是没问题的。下载连接：点击打开链接
