基于STM32f407的TSL2561模块的使用

基于STM32f407的TSL2561模块的使用

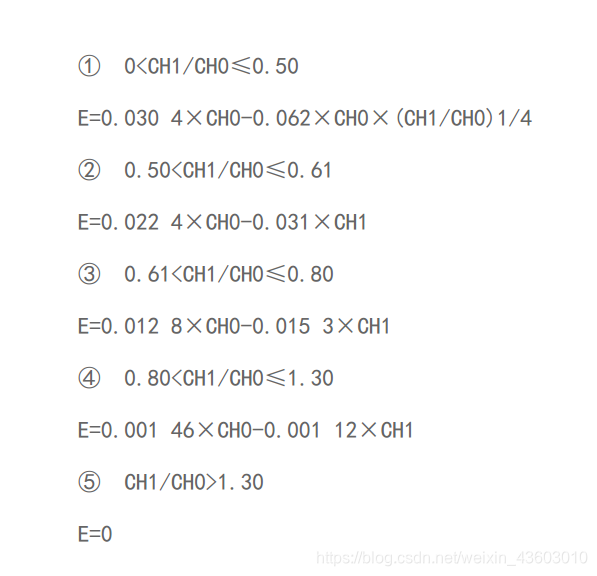

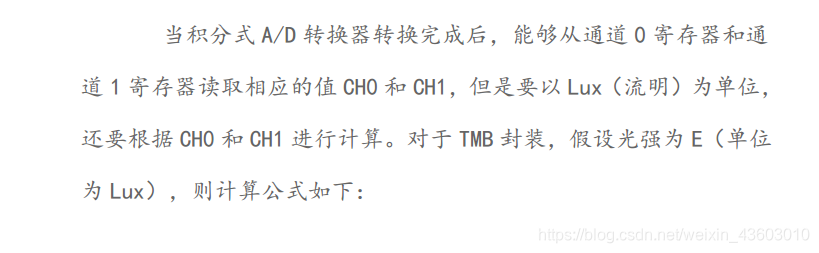

• TSL2561简介2TSL2561 是光-数字转换器，它将光强转换成数字信号输出，具有直接 I2C 接口或SMBus 接口。每个设备都连接一个带宽的光敏二极管和在单独 CMOS 集成电路上的一个红外响应的光敏二极管，这个集成电路具有提供 20bit 动态范围的近-适光响应的能力。两个集成的ADCs 将光敏电流转换成一个数字输出，这个数字输出表示测量每一个通道的发光。这个数字输出可以是一个微处理器的输入。在这个微处理器里亮度（周围光的水平）使用试验化公式来得到。.

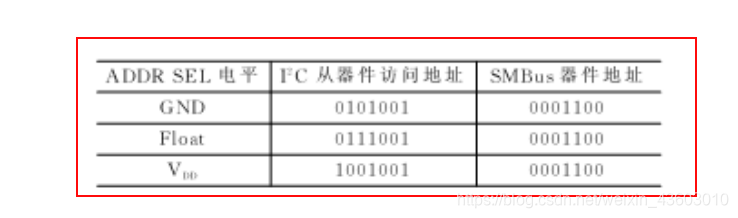

• ADDR引脚连接不同可选择不同的器件地址，有接地，接Vdd，以及浮空三种接法

通道 0 和通道 1 是两个光敏二极管，其中通道 0 对可见光和红外线都敏感，而通道 1 仅对红外线敏感。

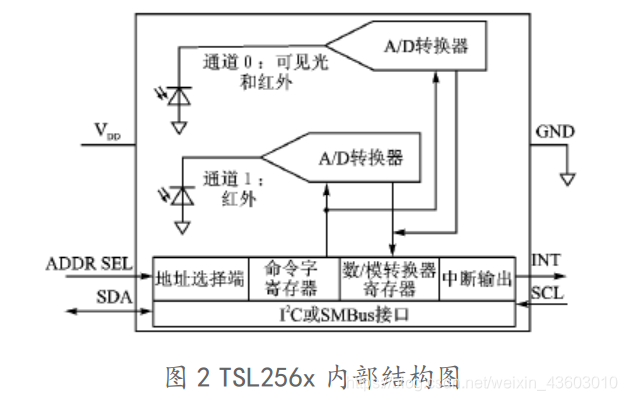

框图

内部寄存器地址及其作用

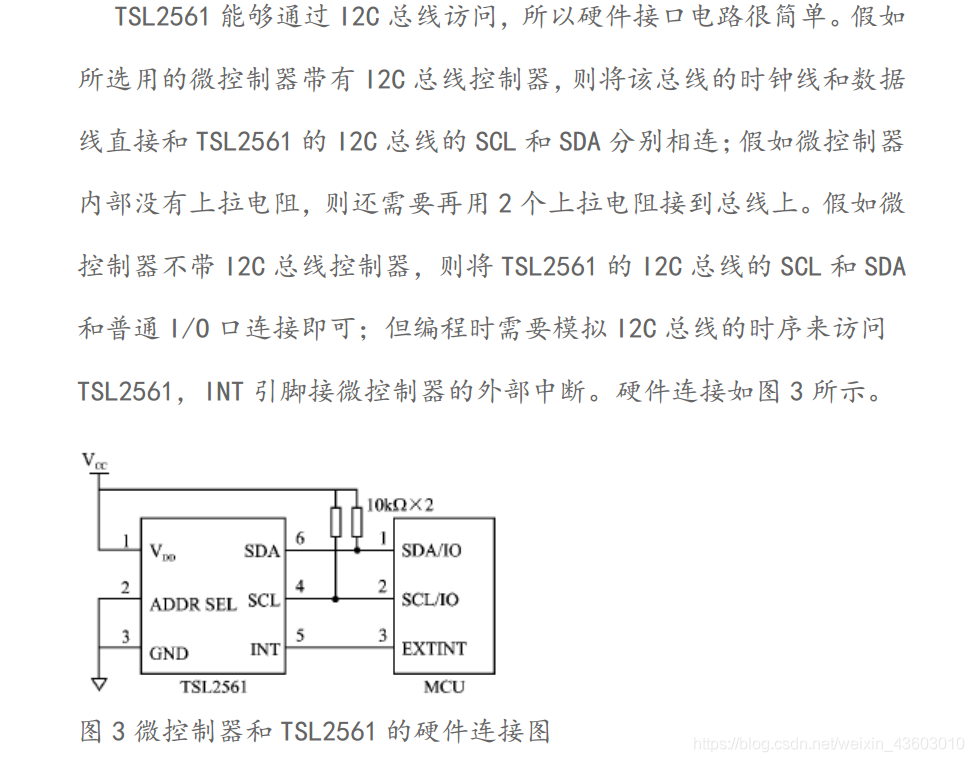

硬件设计

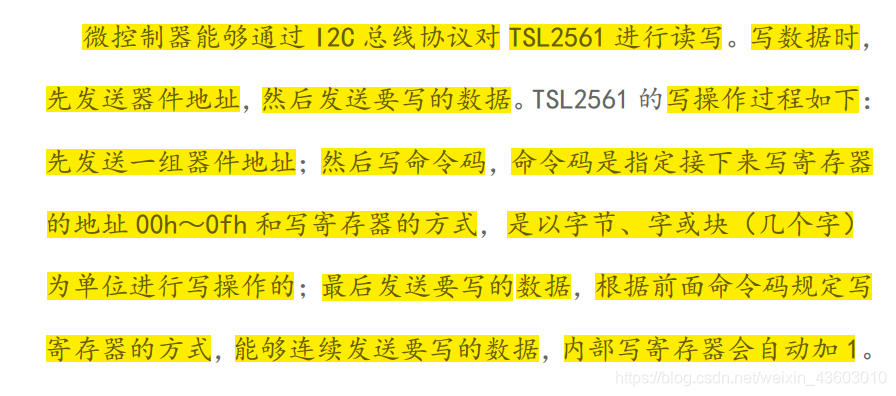

软件设计

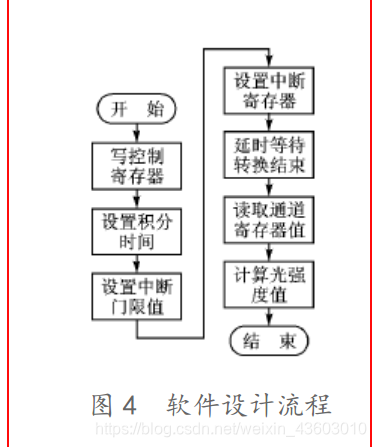

软件设计流程

IIC头文件
#ifndef IIC_H
#define IIC_H

#include “stm32f4xx.h”
#include “delay.h”
#include “io_bit.h”

void IIC_Init(void);

void IIC_Start(void);
void IIC_Stop(void);

void IIC_Write_Byte(u8 byte);
u8 IIC_Read_Byte(void);

void iic_write_ack(u8 ack);
u8 iic_read_ack(void);

#define IIC_SCL PBout(12)
#define SDA_OUT PBout(13)
#define SDA_IN PBin(13)

#endif

IIC源文件
#include “iic.h”

/*

---

• 函数功能：IIC端口初始化
• 函数返回值：None
• 函数形参：None
• 备注：SCL—PB12–推挽输出
  SDA—PB13—开漏输出
• 作者：林鸿钦
• 时间：2019-09-20
• 修改作者：None
• 修改时间：None

---

*/
void IIC_Init(void)
{
RCC->AHB1ENR |= 0x01 << 1;//PB时钟

GPIOB->MODER &= ~(0x3 << 12 * 2);
GPIOB->MODER |= (0x1 << 12 * 2);//PB12通用输出

GPIOB->MODER &= ~(0x3 << 13 * 2);
GPIOB->MODER |= 0x1 << 13 * 2;//PB13通用输出

GPIOB->OTYPER &= ~(0x1 << 12);//PB12输出推挽
GPIOB->OTYPER |
