小型玉米秸秆粉碎机的结构设计

目 录
摘 要 0
ABSTRACT 1
目 录 3
1引言 4
1.1玉米秸秆粉碎机设计的背景 4
1.2玉米秸秆粉碎机设计的目的及意义 5
1.3国内外研究现状及发展趋势 5
1.4研究主要内容 6
2总体结构及基本参数的确定 7
2.1总体结构 7
2.2工作原理 7
2.3拖拉机的选择 8

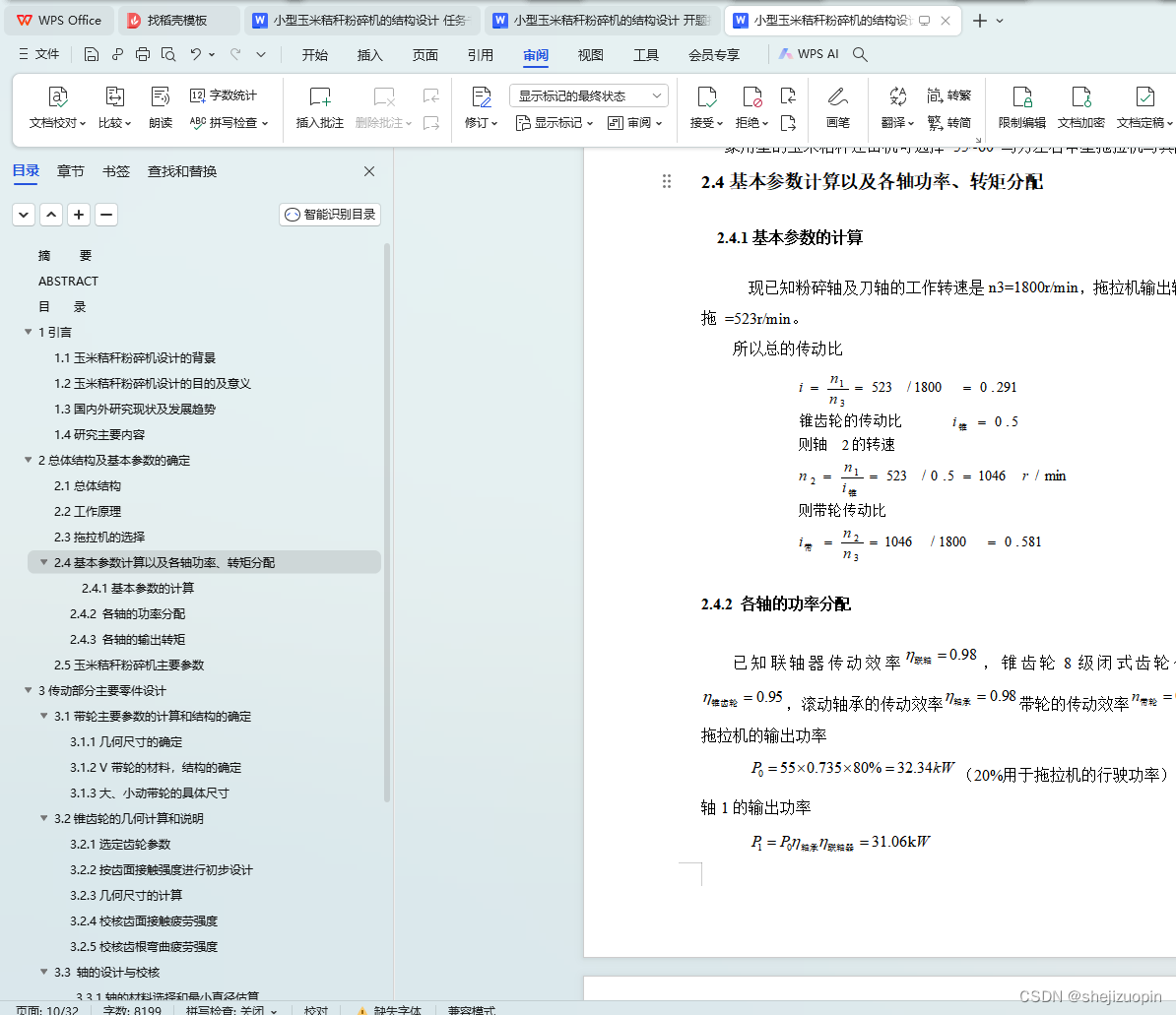

2.4基本参数计算以及各轴功率、转矩分配 8
2.4.1基本参数的计算 8
2.4.2 各轴的功率分配 9
2.4.3 各轴的输出转矩 9
2.5玉米秸秆粉碎机主要参数 10
3传动部分主要零件设计 10

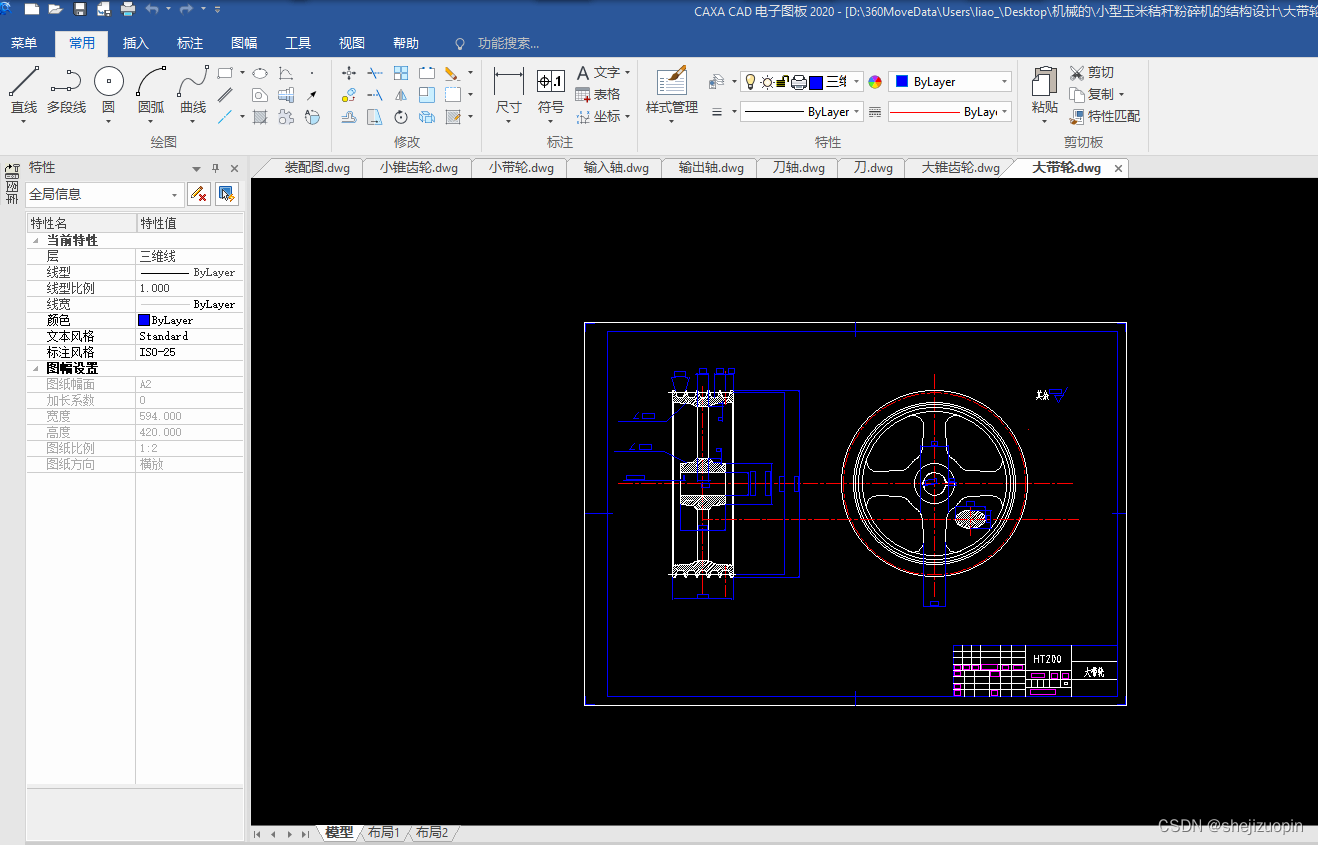

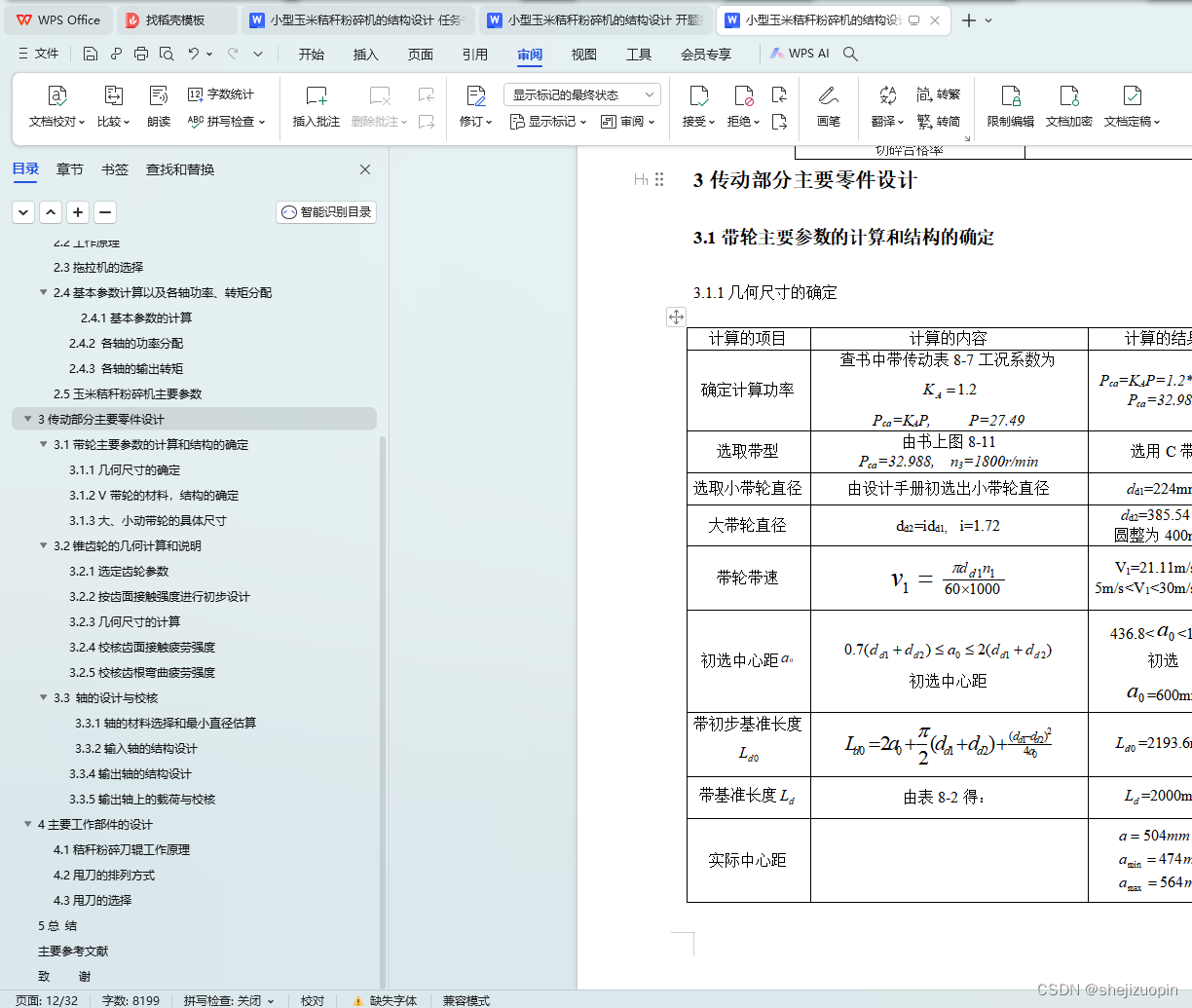

3.1带轮主要参数的计算和结构的确定 10
3.1.1几何尺寸的确定 10
3.1.2 V带轮的材料，结构的确定 12

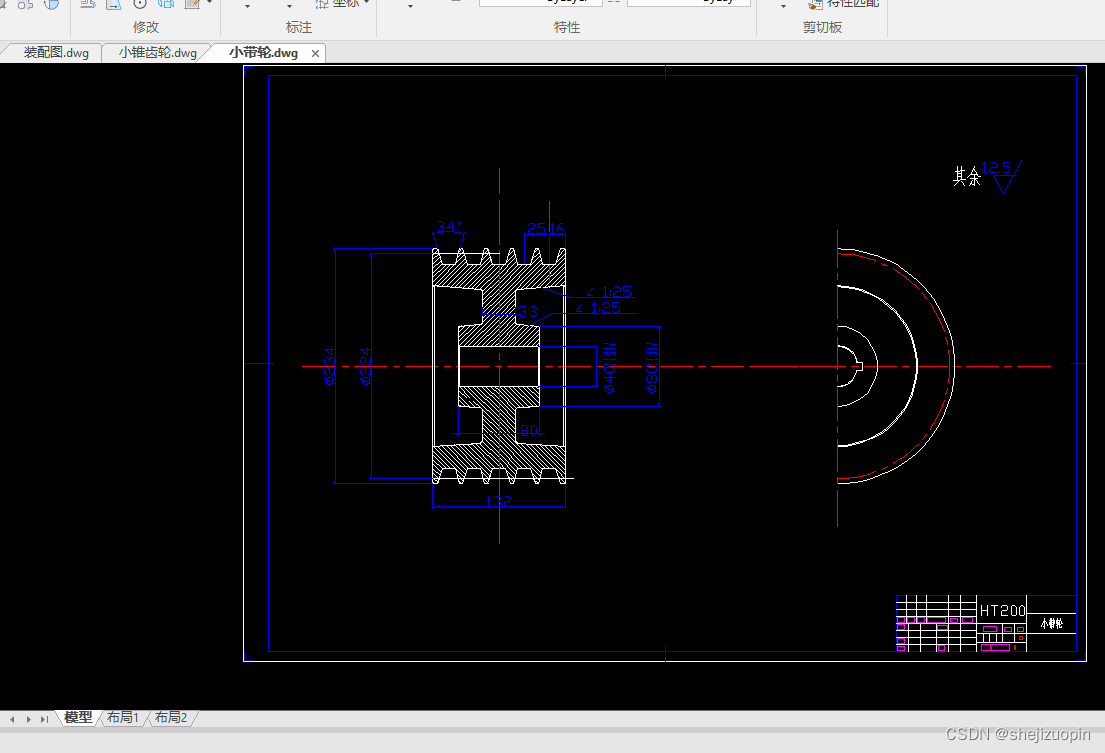

3.1.3大、小动带轮的具体尺寸 12

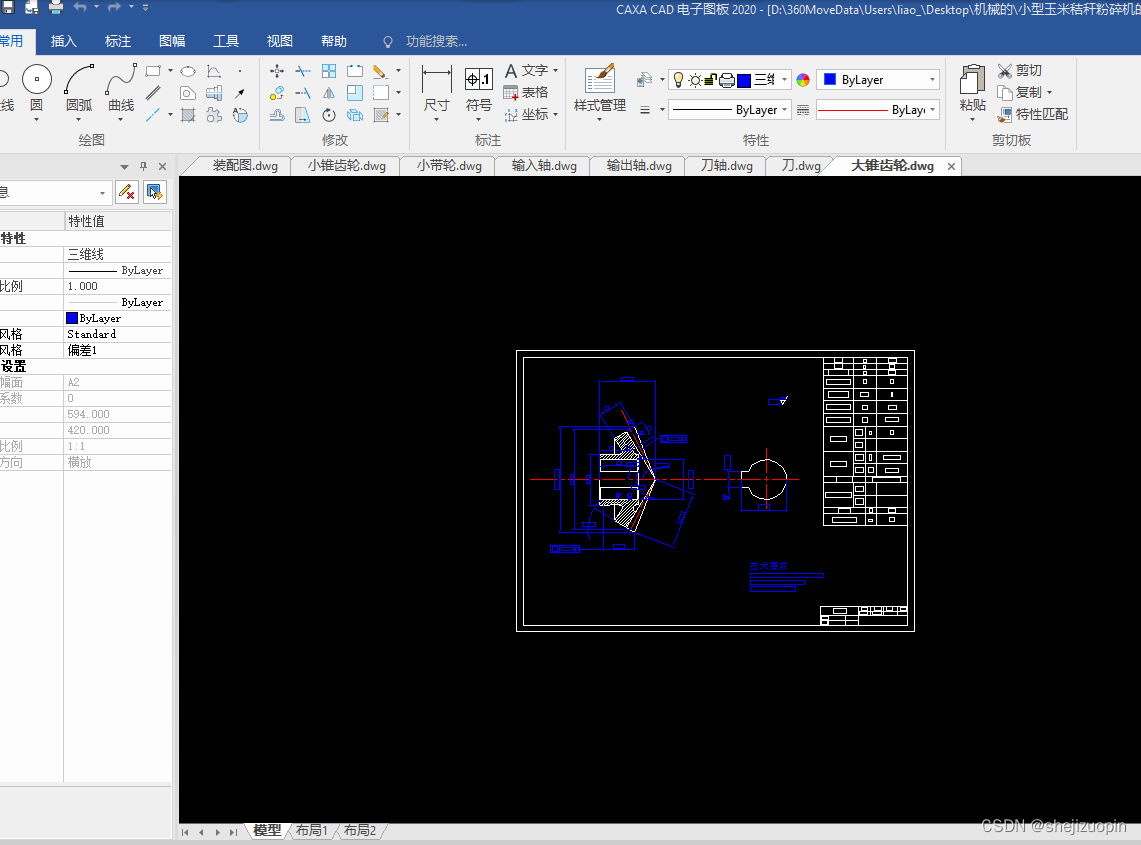

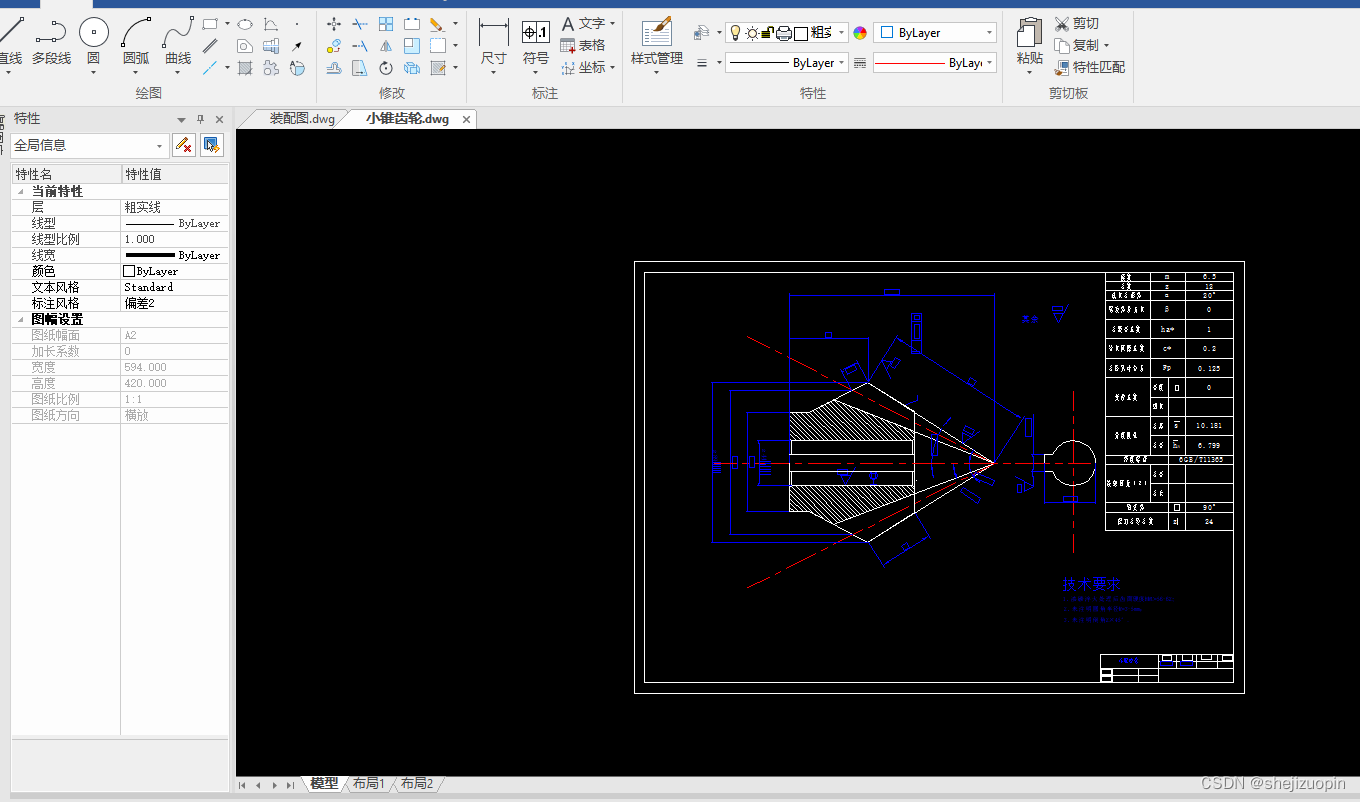

3.2锥齿轮的几何计算和说明 12
3.2.1选定齿轮参数 12
3.2.2按齿面接触强度进行初步设计 13
3.2.3几何尺寸的计算 13
3.2.4校核齿面接触疲劳强度 16
3.2.5校核齿根弯曲疲劳强度 17
3.3 轴的设计与校核 18
3.3.1轴的材料选择和最小直径估算 18

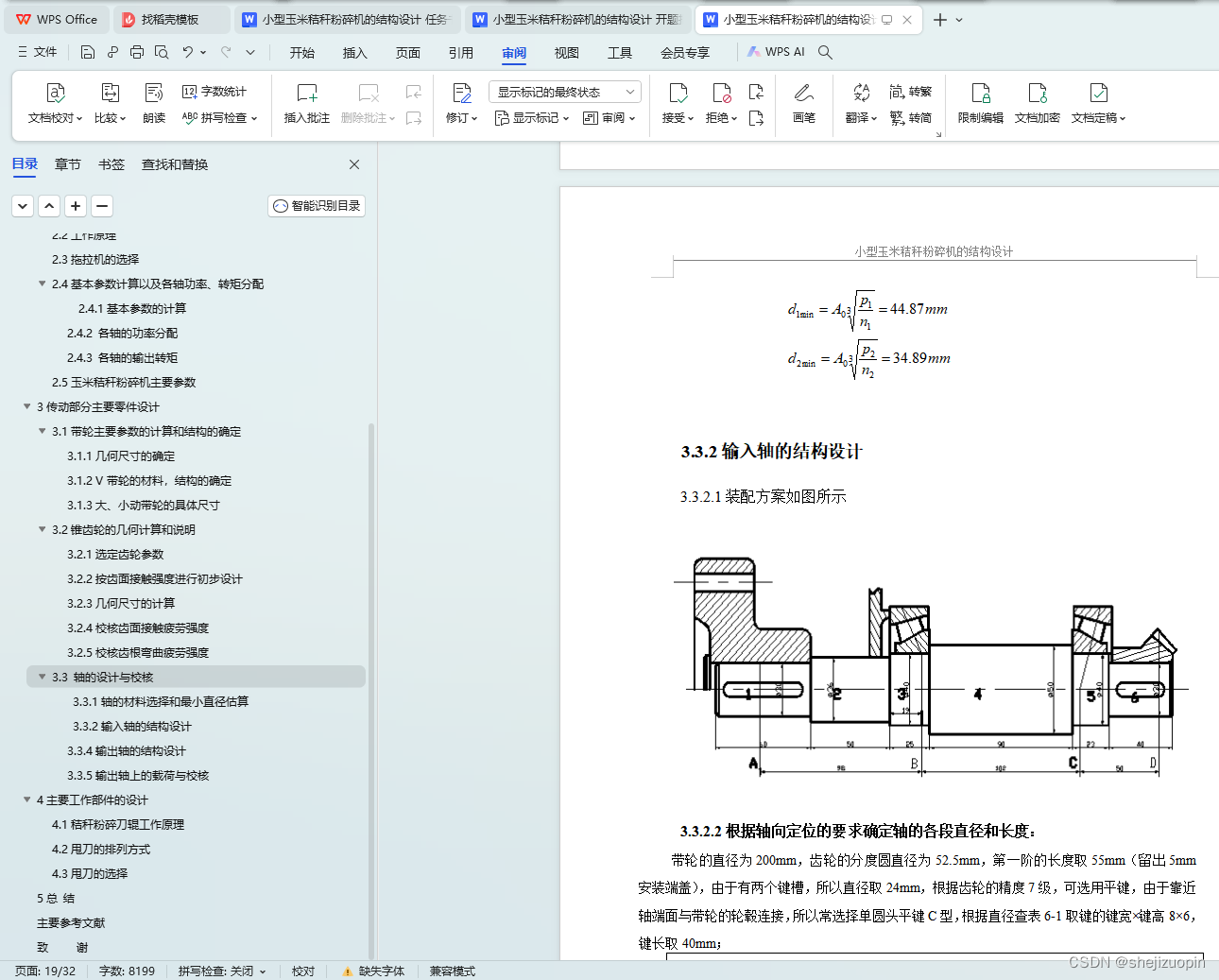

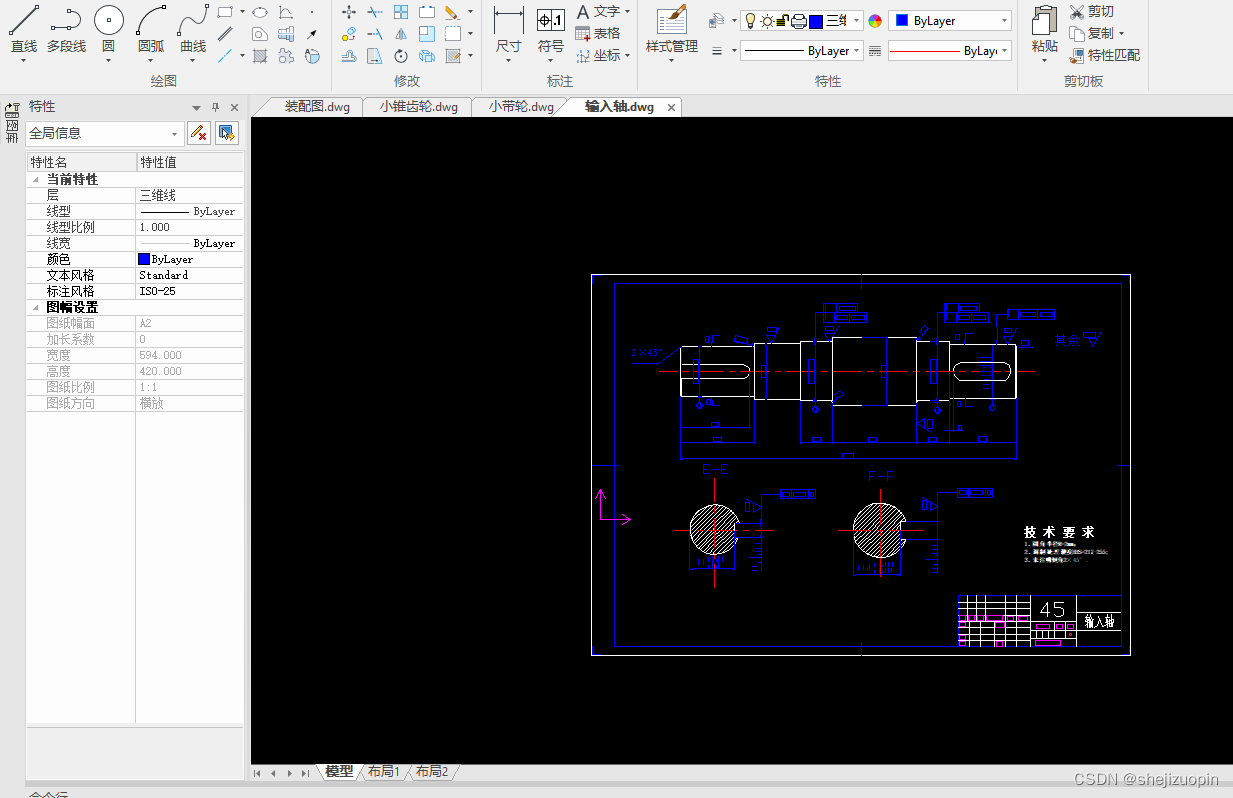

3.3.2输入轴的结构设计 18

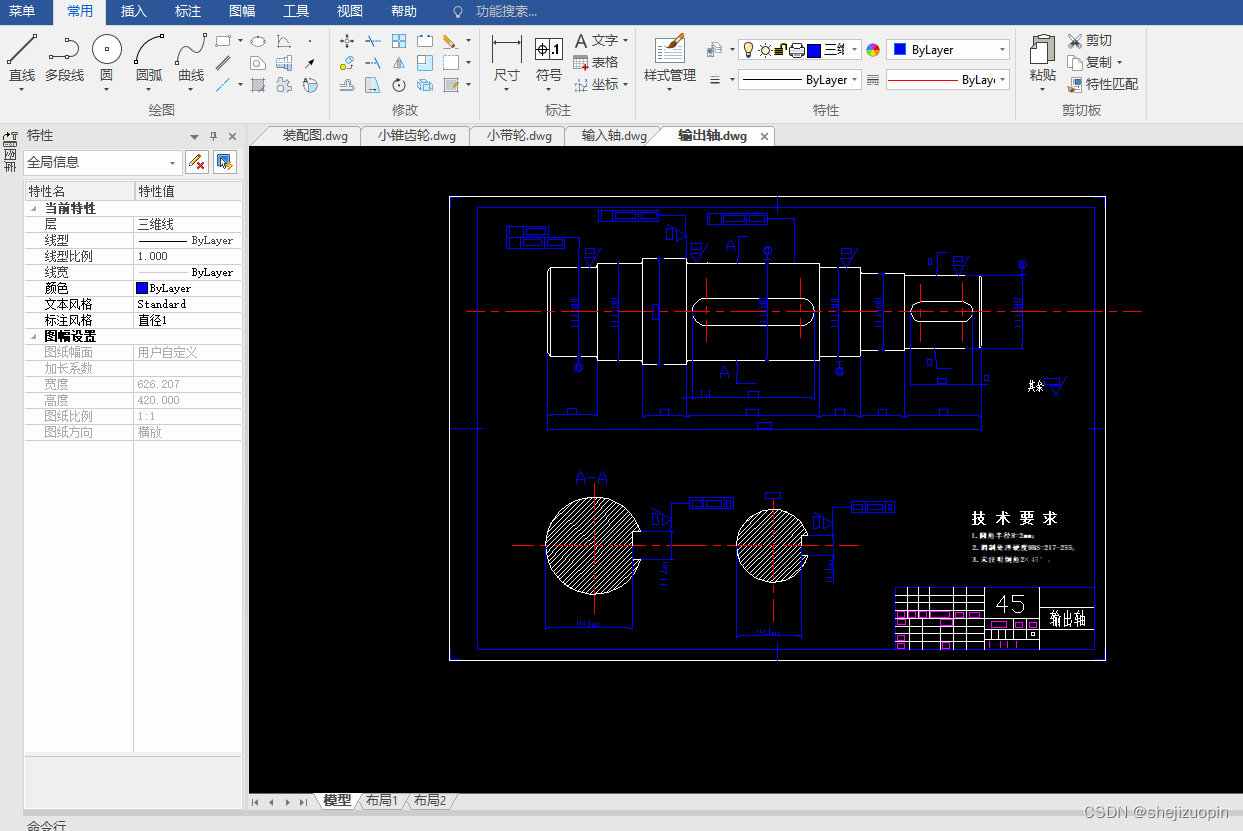

3.3.4输出轴的结构设计 22
3.3.5输出轴上的载荷与校核 23
4主要工作部件的设计 26

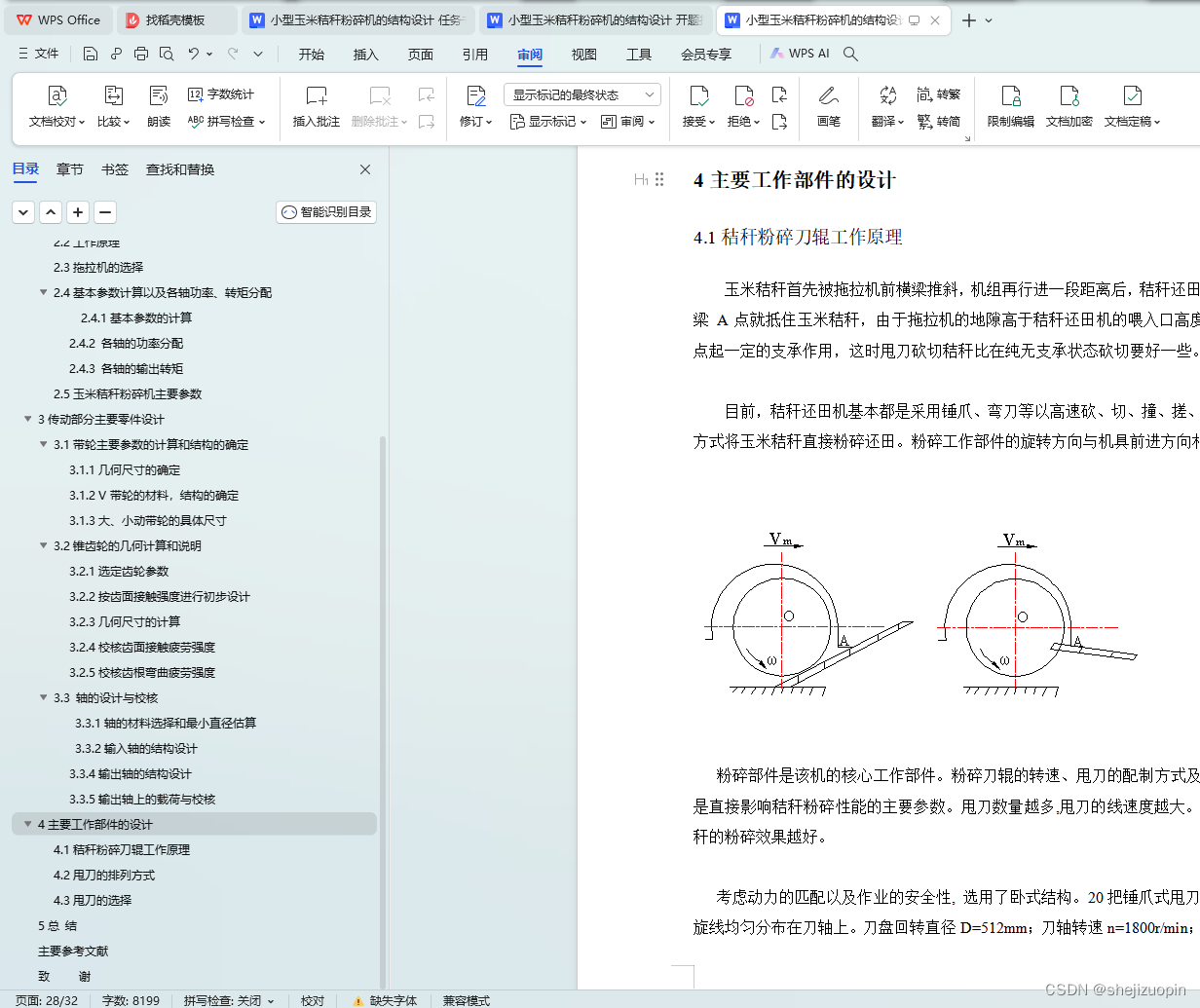

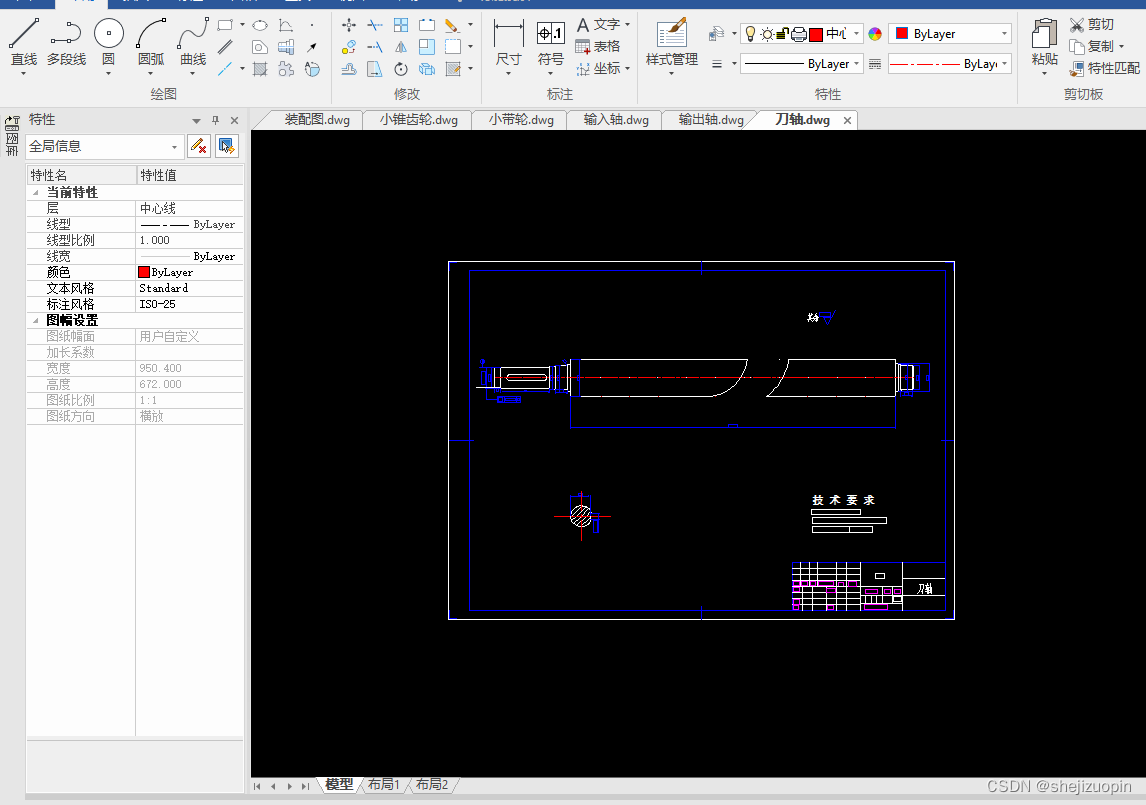

4.1秸秆粉碎刀辊工作原理 26
4.2甩刀的排列方式 27

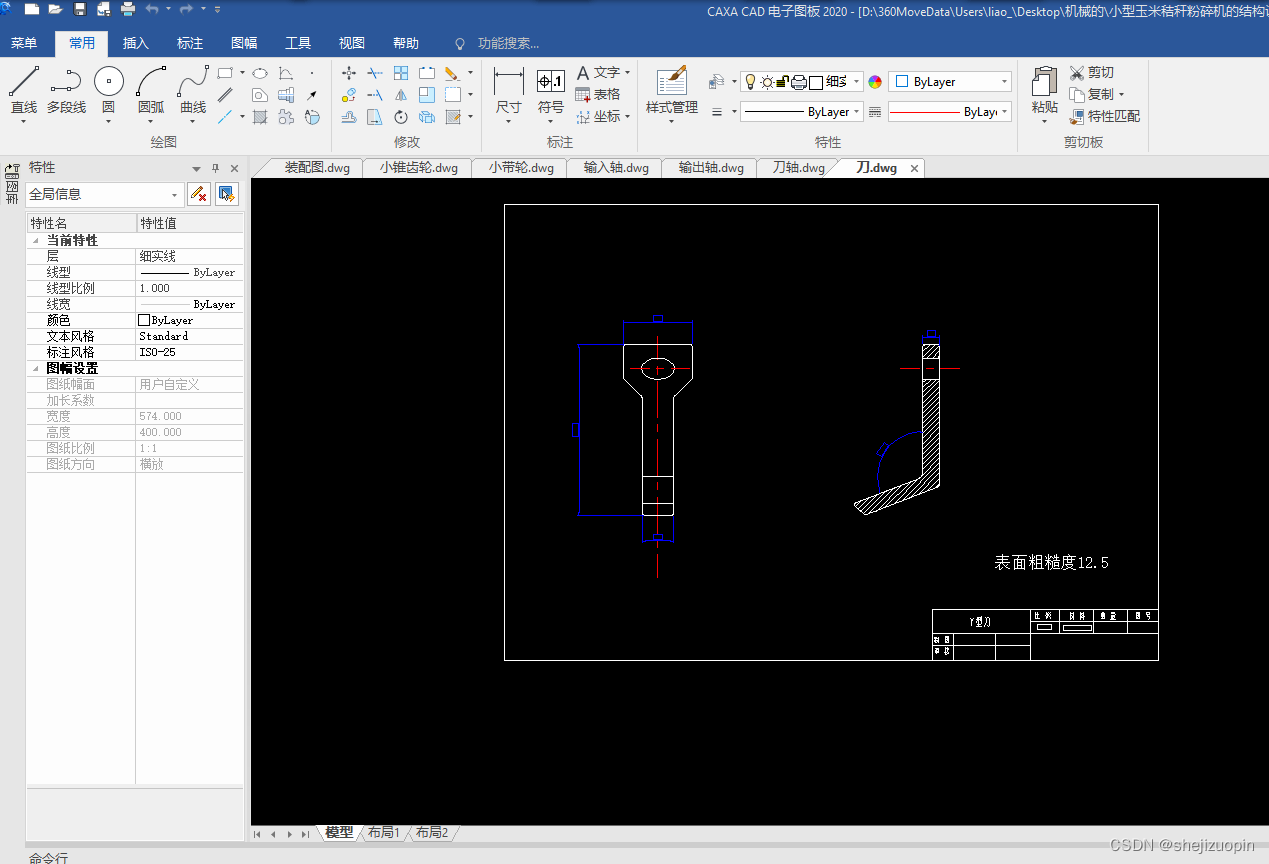

4.3甩刀的选择 27
5总 结 28
主要参考文献 29
致 谢 30

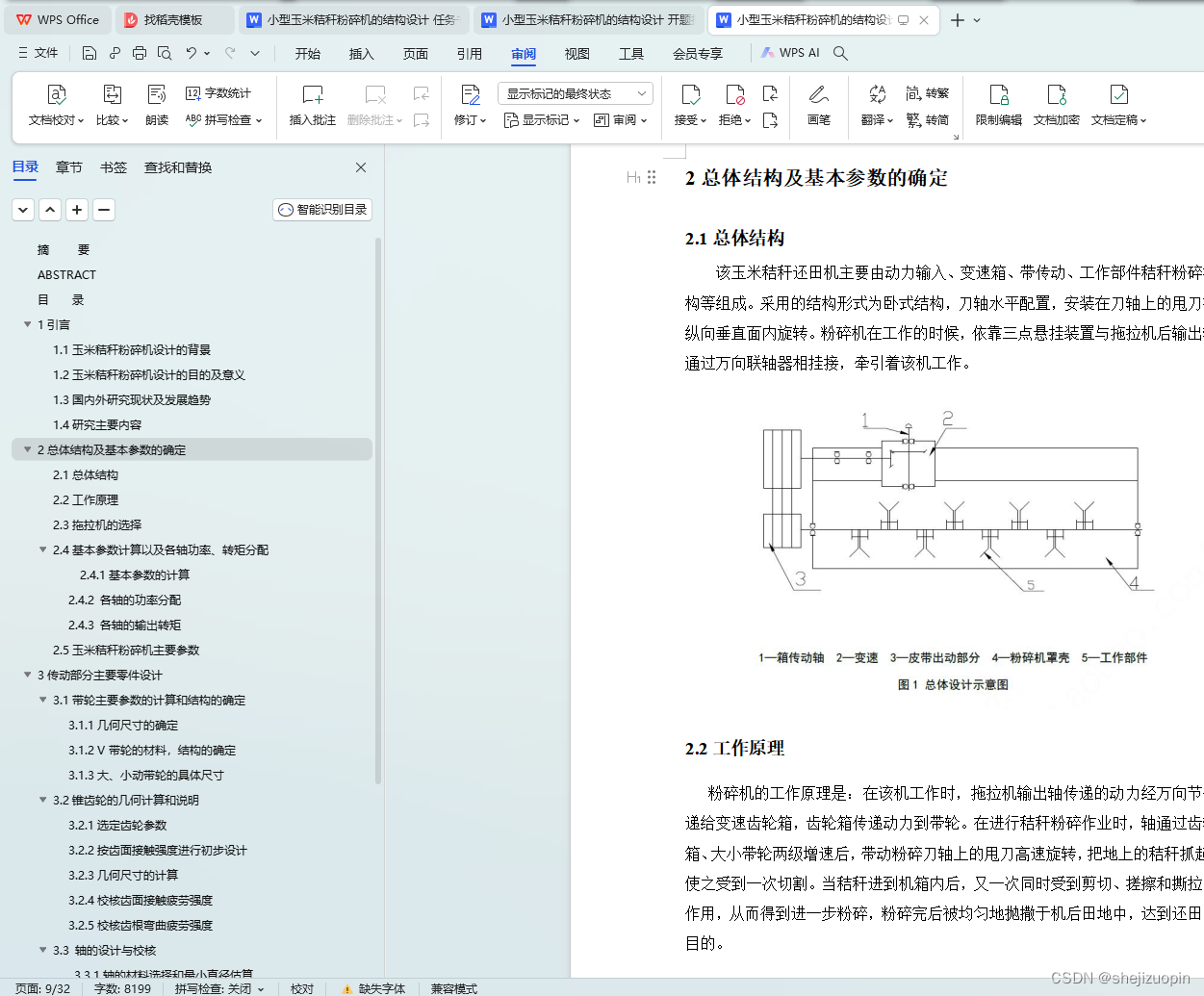

2总体结构及基本参数的确定

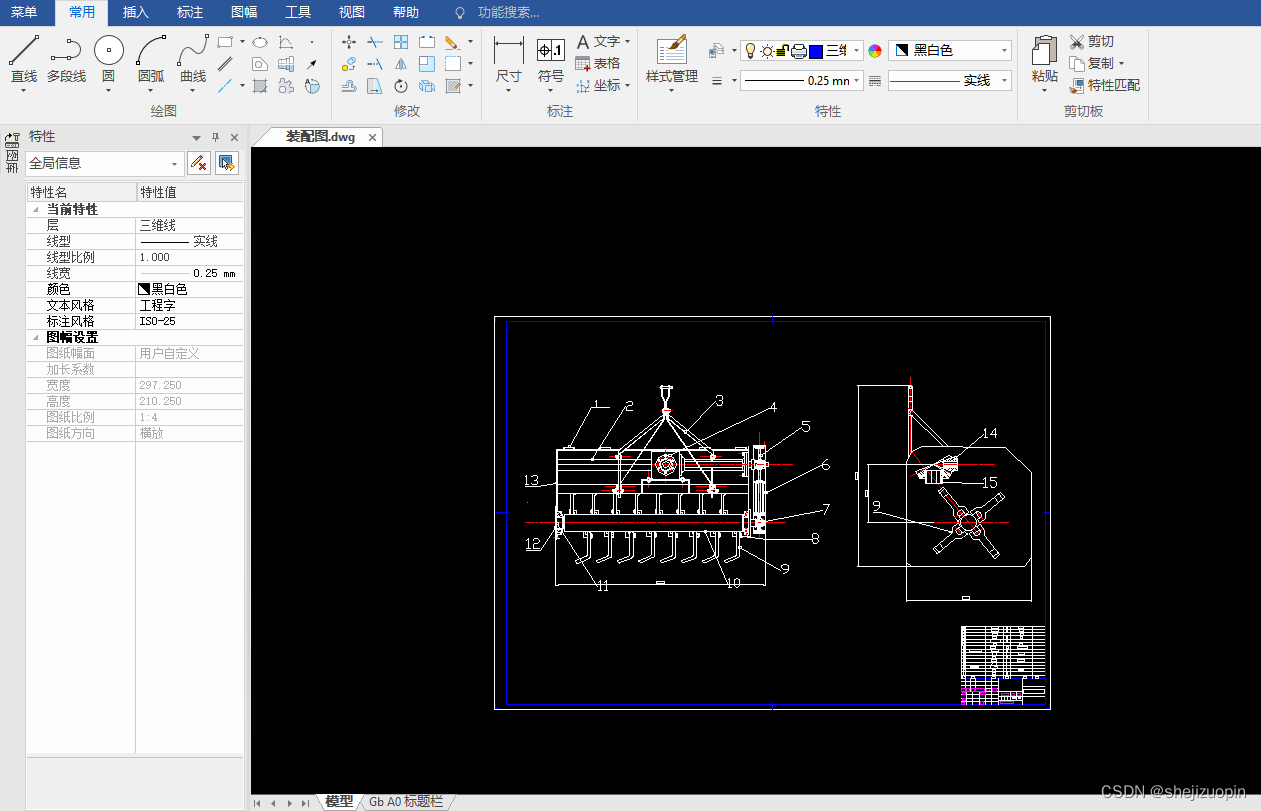

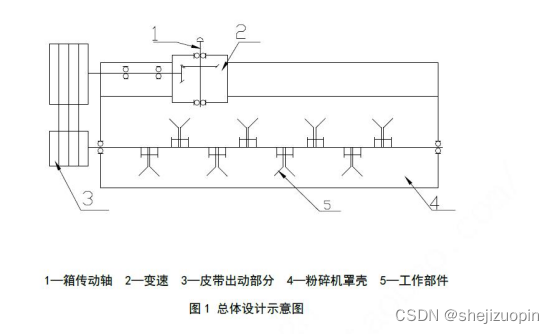

2.1总体结构
该玉米秸秆还田机主要由动力输入、变速箱、带传动、工作部件秸秆粉碎机构等组成。采用的结构形式为卧式结构，刀轴水平配置，安装在刀轴上的甩刀在纵向垂直面内旋转。粉碎机在工作的时候，依靠三点悬挂装置与拖拉机后输出轴通过万向联轴器相挂接，牵引着该机工作。

2.2工作原理
粉碎机的工作原理是：在该机工作时，拖拉机输出轴传递的动力经万向节传递给变速齿轮箱，齿轮箱传递动力到带轮。在进行秸秆粉碎作业时，轴通过齿轮箱、大小带轮两级增速后，带动粉碎刀轴上的甩刀高速旋转，把地上的秸秆抓起，使之受到一次切割。当秸秆进到机箱内后，又一次同时受到剪切、搓擦和撕拉的作用，从而得到进一步粉碎，粉碎完后被均匀地抛撒于机后田地中，达到还田的目的。

2.3拖拉机的选择
配套拖拉机的选择就是发动机的选择，必须依靠粉碎机的要求来进行选择。发动机应有适当的容量来满足要求，如果所选的发动机功率太大，必然会因容量不能充分利用而增加成本，造成功率的浪费；相反，如果容量太小，就不能保证粉碎机的正常粉碎，或使发动机长期处于过载、发热量大的工作状态，导致过早损坏。考虑到功率储备以及传递过程中的功率损失，所以选择的发动机功率必须大于粉碎机的使用功率。
家用型的玉米秸秆还田机可选择 55~60 马力左右中型拖拉机与其配套。
