本文详细介绍了CAN2.0规范，包括CAN的起源、ISO制定的两个CAN协议（ISO11898和ISO11519-2）在应用领域、物理层特性（如总线拓扑和终端电阻）、数据链路层的帧格式以及满足标准的典型IC，如TJA1050和MCP2515。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

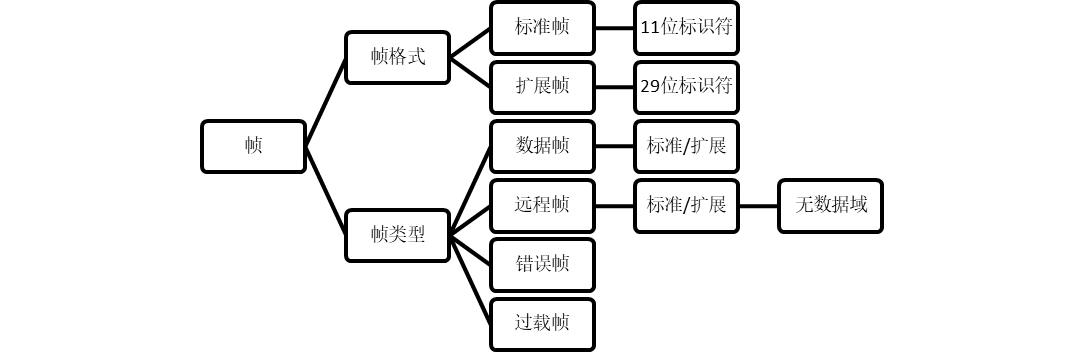

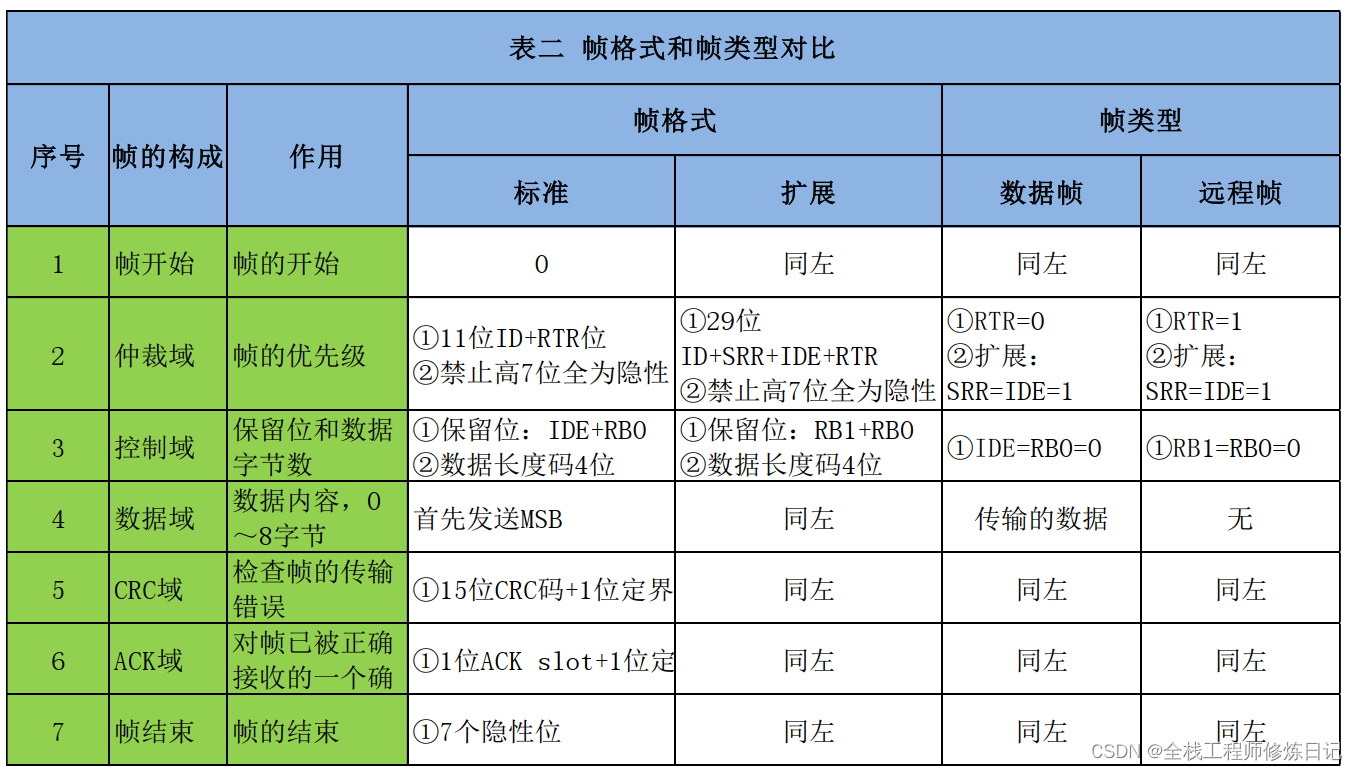

2.3.3 帧格式与帧类型（数据帧与远程帧）的结构对比

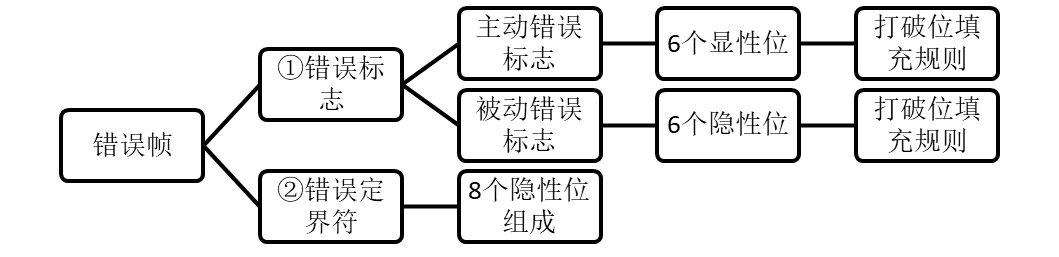

2.3.4 错误帧的组成

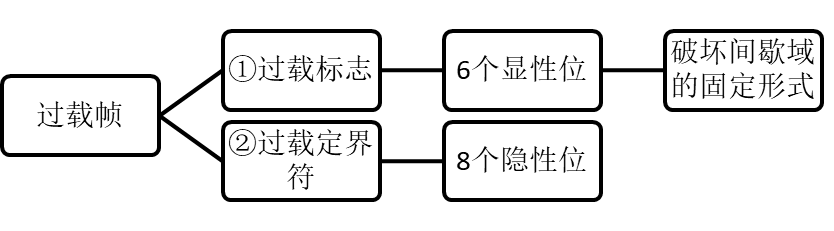

2.3.5 过载帧的组成

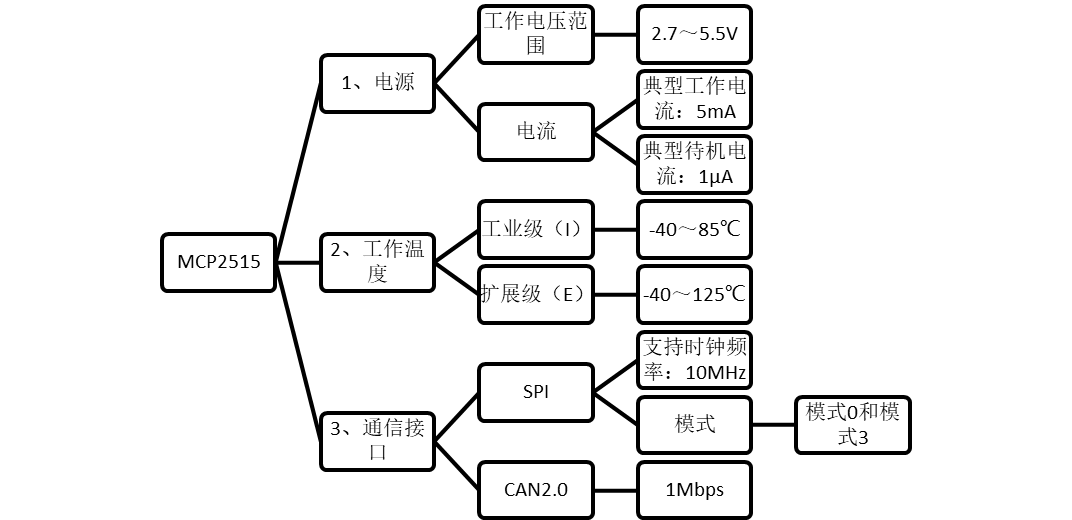

2.3.6 满足数据链路层协议的典型IC

一.CAN2.0规范

CAN是控制器局域网络（Controller Area Network）的简称，它是一种串行通信协议，由研发和生产汽车电子产品著称的德国BOSCH公司开发。CAN协议作为一种开放系统互联协议，其结构遵守ISO/OSI参考模型。

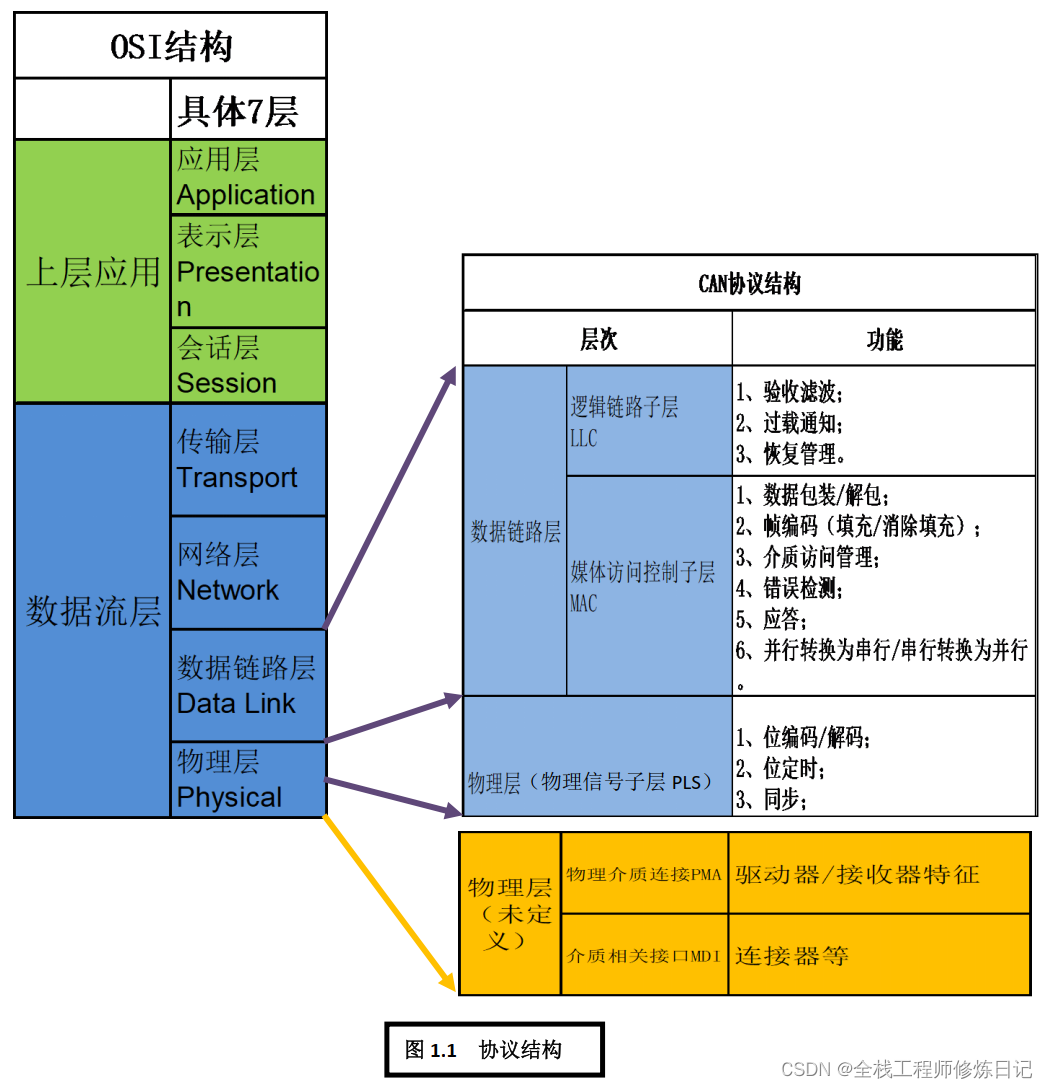

CAN2.0规范对物理层中的PMA和MDI没有规定。两者结构对比如下图1.1。

二.ISO 制定的两个 CAN 协议

ISO制定了ISO11898和ISO11519-2两个协议标准，它们既有相同部分，也有差异部分。

2.1 应用领域

（1）ISO11898 标准：用于高速（最高 1Mbps） CAN 通讯。开始的时候，数据链路层和物理层都在标准ISO11898 中规定，后来被拆分为 ISO11898-1（仅涉及数据链路层）和 ISO11898-2（仅涉及物理层）。
（2）ISO11519-2 标准：用于低速（最高 125kbps） CAN 通讯。

2.2 物理层

2.2.1 物理层对比

这两个标准在数据链路层相同，且对物理层的 PMA 层和 MDA 层都有定义，但物理层内容不相同。

2.2.1 总线拓扑图

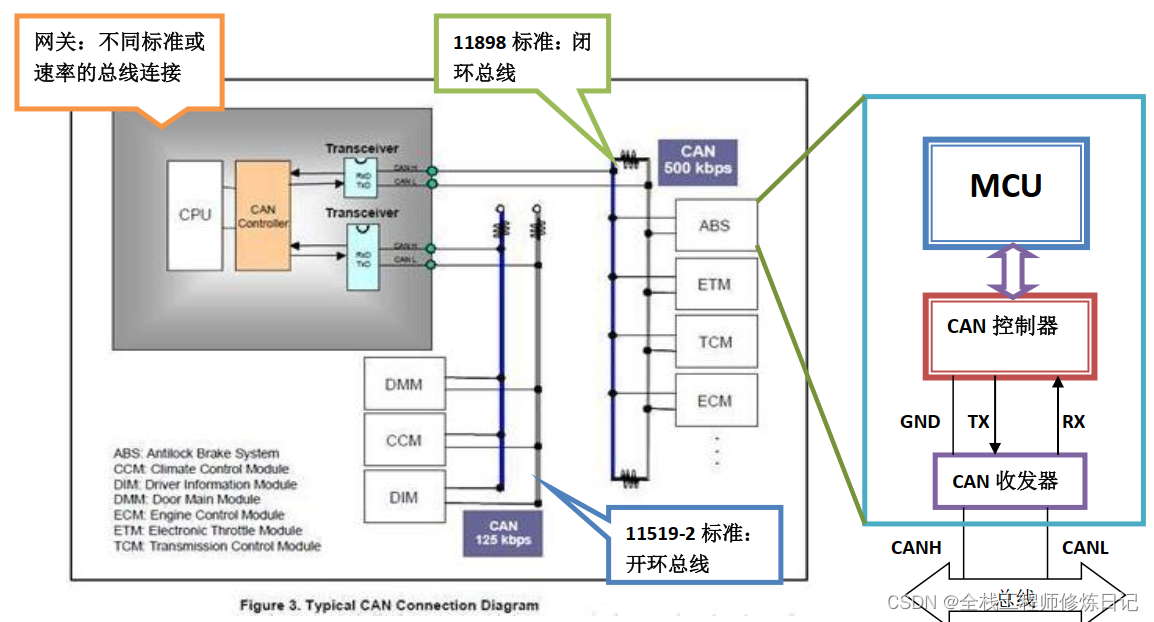

CAN的典型拓扑结构如下图所示。

        CAN 总线由 CAN_High 和 CAN_Low 两根线组成， CAN 控制器通过一个收发器连接到总线上，总线的电平由 CAN_High 和 CAN_Low 的电位差来确定。
        CAN 总线在逻辑上有“ 线与” 的关系，一个发送单元能够通过改变总线电平来送一个信息给接收单元。
        总线有 2 个电平： ①显性电平，定义为逻辑 0；②隐性电平，定义为逻辑 1。这里的显性和隐性概念应该类似于生物学上的基因遗传定律，即显性具有“优先”的意味。在任一给定的时间内，总线总是处于这 2 个电平之一。
        ISO11898 和 ISO11519-2 规定的物理层终端电阻、显性电平和隐性电平的差分电压是不同的。
①终端电阻： ISO11898 一般为 120Ω，而 ISO11519-2 一般为 2.2kΩ。具体电阻需要根据具体的线路特点确定。
②电平：正常情况下， ISO11898 隐性电平的电压差为 0V，显性电平的电压差为 2.0V，两电平的差别为 2.0V-0V=2.0V； ISO11519-2 隐性电平的电压差为-1.5V，显性电平的电压差为 3.0V，两电平的差别为 3.0V-（ -1.5V） =4.5V。故此， ISO11519-2 抗干扰能力更强，更适合长距离传输。

2.2.2 满足协议标准的典型IC

下表汇总了满足ISO11898 和 ISO11519-2 标准的主要收发器 IC。

标准	ISO11898	ISO11519-2
主要IC	①HA13721RPJE(RENESAS) ②TJA1050T(Philips) ③TLE6250G(Infineon) ④CF150C(BOSCH)	①TJA1054T(Philips) ②TLE6254-3G(Infineon)

2.2.3 ISO11898 标准解读

高速CAN标准ISO11898主要应用在汽车领域。

2.2.3.1 干扰过滤

由于CAN-High线和CAN-Low线是扭绞在一起的（双绞线），所以干扰脉冲X就总是有规律地作用在两条线上。由于差动信号放大器总是用CAN-High线上的电压（3.5V-X)减去CAN-Low线上的电压(1.5V-X)，即(3.5V - X) - (1.5V - X) = 2V。因此，在经过处理后,差动信号中就不再有共模干扰脉冲。如下图所示。
