freeCAD从零件图创建工程图：

  1. 先选中实体零件；
  2. 切换至TestDraw;
  3. 选择插入模板；
  4. 选择插入投影组（插入可绘制对象的多个关联视图）

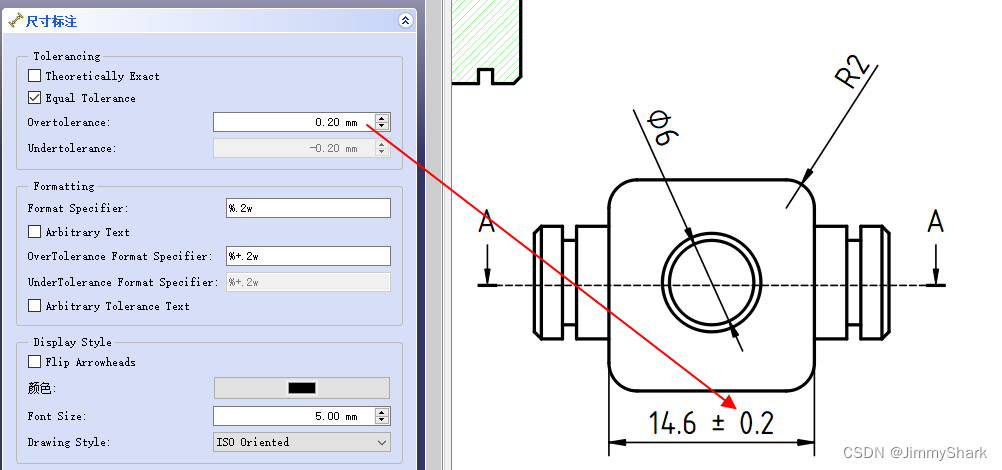

freeCAD标注公差尺寸：先标注出尺寸，然后双击进行配置。

设置公差标注
设置公差标注

FreeCAN绘制剖面图：

FreeCAD TechDraw Workbench，2D图纸，工程图，剖面图运用技法(中） - 哔哩哔哩

1、选择合适的剖面；

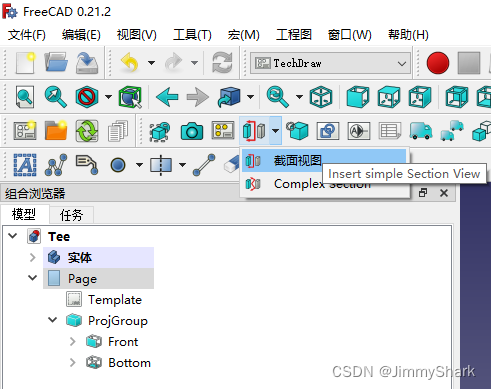

2、选择创建截面视图；

插入剖视图
插入剖视图

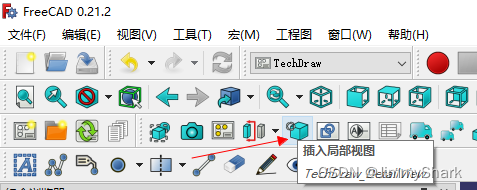

插入局部视图：

插入局部(放大)视图
插入局部(放大)视图

设置放大位置，缩放比例(放大比例) 。完成后再调整显示在图纸上的位置。

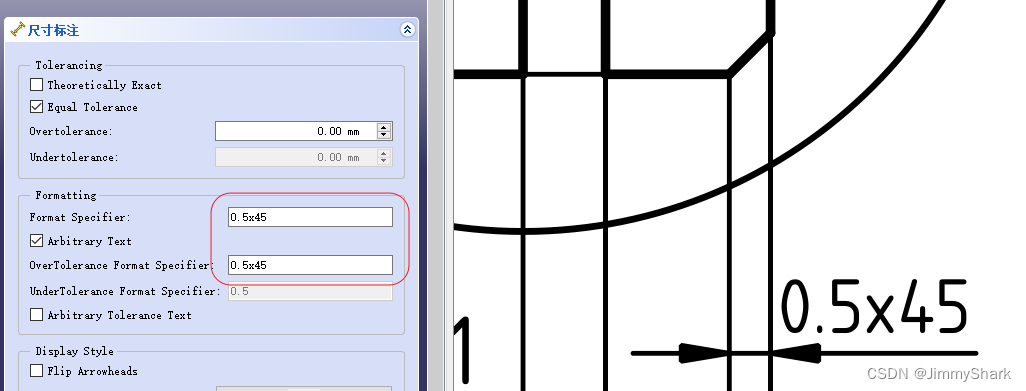

标注倒角 - 直接插入任意文字
