DL645-2007通信协议进行三相/单相电表读取

DL645-2007通信协议进行三相/单相电表读取

---

前言

DL/T645协议包括DL/T645-1997、DL/T645-2007两个版本，DL/T645-2007是2007年的修正版本，不同型号的电表只支持其中一个版本的协议，要了解645协议的帧格式，根据格式来解析协议中所含信息。

---

现就常用的DL/T645-2007协议进行电表读取做详细的介绍。

一、数据链路层格式说明

DL645 协议为主-从结构的半双工通信方式。手持单元或其它数据终端为主站，多功能电能表为从站。每个多功能电能表均有各自的地址编码,常采用RS485方式进行通讯。通信链路的建立与解除均由主站发出的信息帧来控制。每帧由帧起始符、从站地址域、控制码、数据域长度、数据域、帧信息纵向校验码及帧结束符7个域组成。每部分由若干字节组成。

1.字节格式

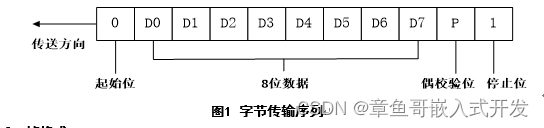

每字节含8位二进制码，传输时加上一个起始位(0)、一个偶校验位和一个停止位(1)， 共 11位。其传输序列如图1。D0 是字节的最低有效位，D7 是字节的最高有效位。先传低位，后传高位。

2.帧格式

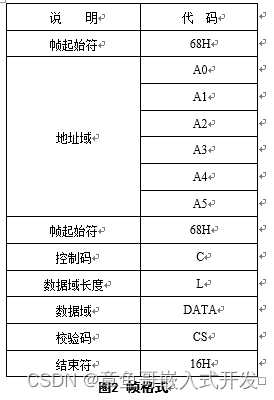

帧是传送信息的基本单元。帧格式如图 2 所示。
