IIC,SPI,intel 8080,IIS,UART

其实关于协议，最好的学习方法是直观的看波形图，这也是我这篇文章的主要演示形式。

使用某种协议，无法与某个器件成功通信，这并不是什么大问题，最不济拿到一个逻辑分析仪抓一下波形，最终就能找到问题所在。

 1. IIC

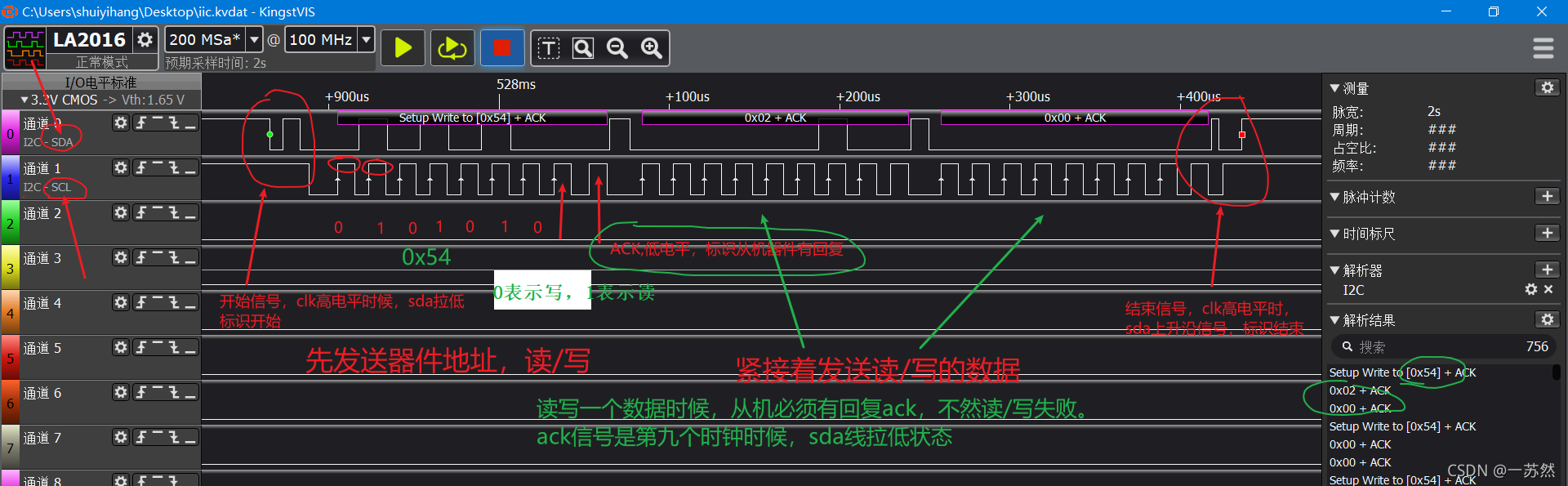

iic的串行数据是在时钟线高电平时候读取，高电平期间，不允许sda发生电平改变。iic的两根线分别是时钟线和数据线，因为只有一根数据线，所以读写是互斥的，所以属于半双工通信。对器件操作，需要先发送器件地址，8bit数据的前7位标识器件地址。最后一位0表示写，1表示读。

 2. SPI

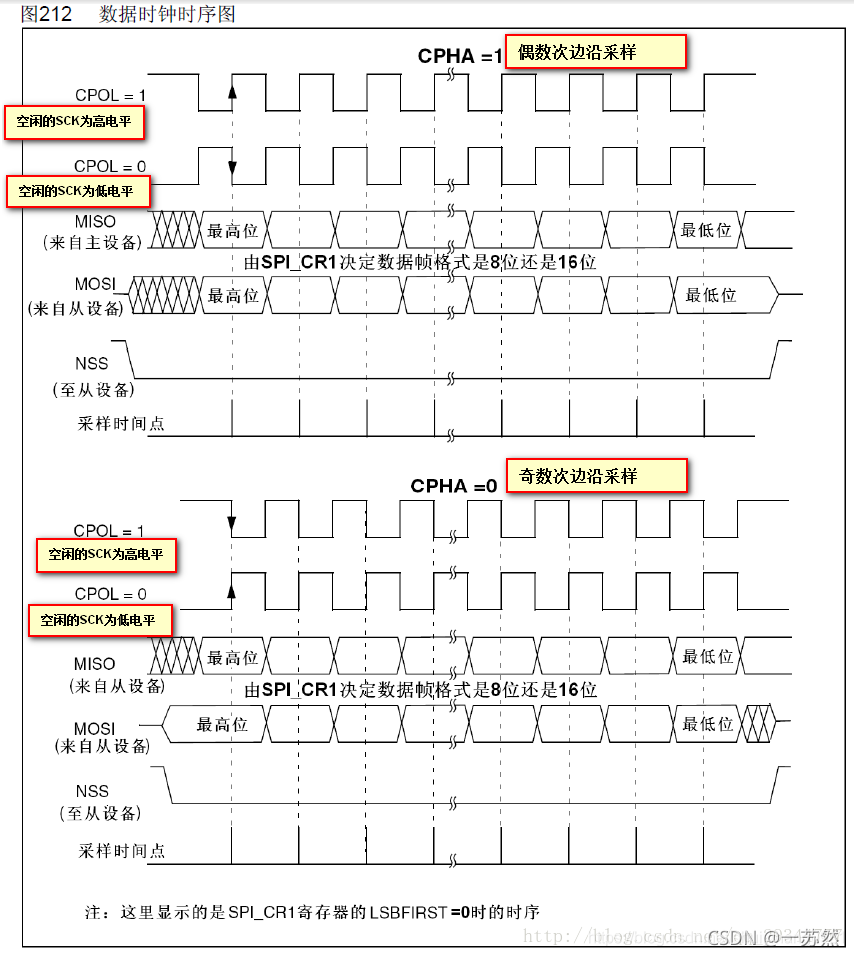

根据配置spi的时钟空闲时候的默认状态和读取时机，有四种不同配置，使用spi时候需要查看器件的芯片手册，确定spi的方式，在单片机上配置为相同模式才能够正常通信。

当clk配置为空闲高电平时候，还需要选择，奇数边沿还是偶数边沿采样。当高电平奇数采样，那就是下降沿采样。否则如果是高电平偶数采样，那就是上升沿采样了。

空闲低电平同理，不做累述。

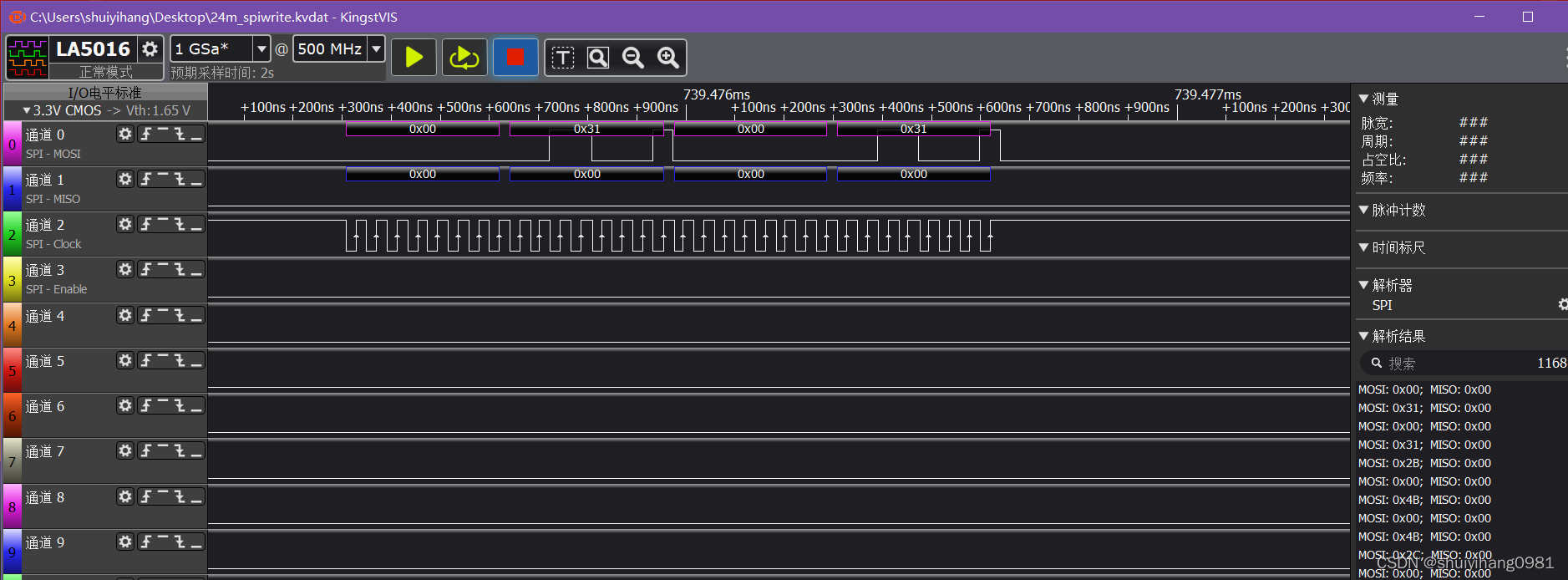

spi的数据线是sclk,miso,mosi，片选线cs。iic有发送器件地址的机制，来选中总线上众多器件中的一个。spi则使用简单的片选线cs，拉低标识选中。

至于d/c,rst这些控制线一般是对于一些特殊器件，比如tft屏，并不属于spi内容。

spi发送的串行数据宽度可以选择8bit、16bit。

 3. intel 8080

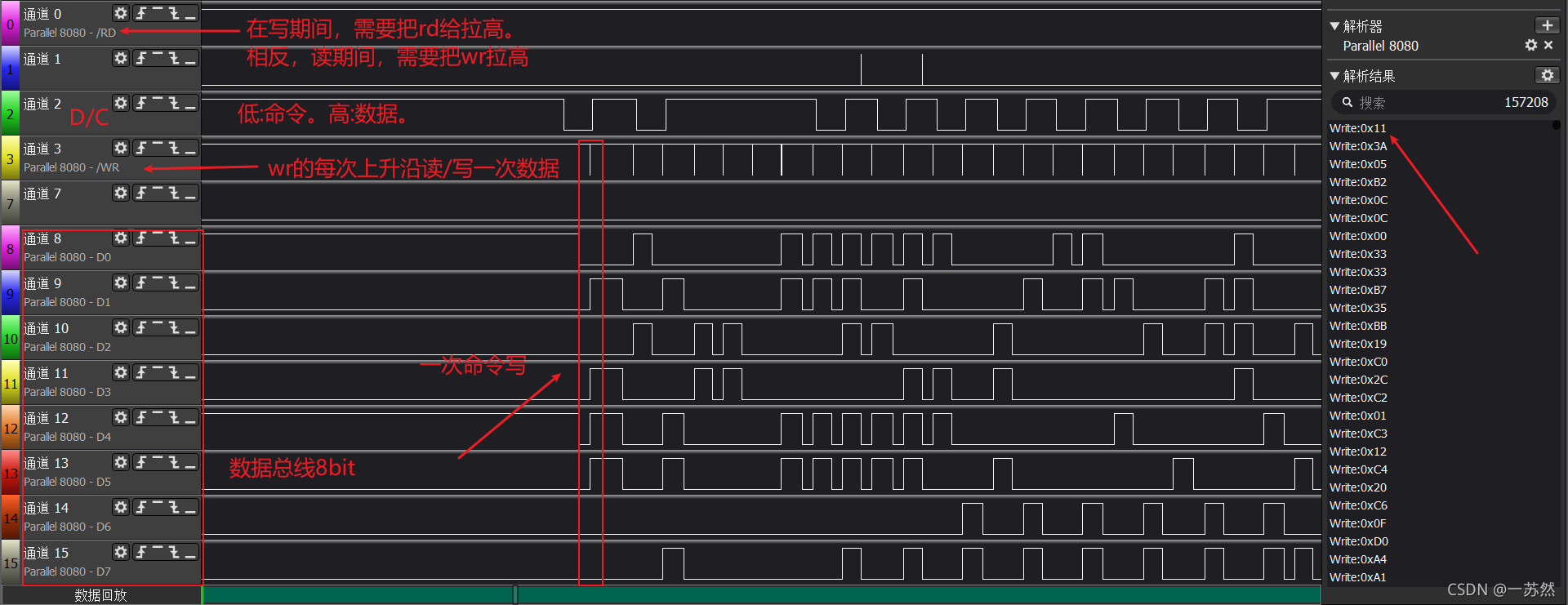

8080协议多用于并口屏，相比于iic或者spi的串口单线，8080支持8bit,16bit等。速度自然会快很多。

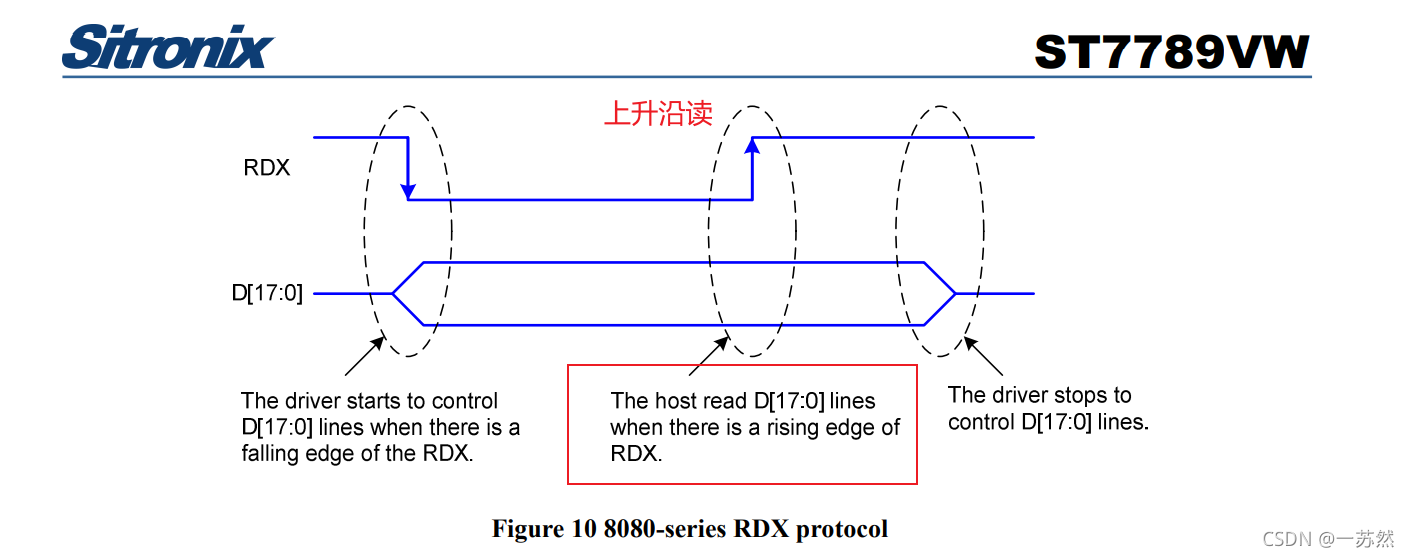

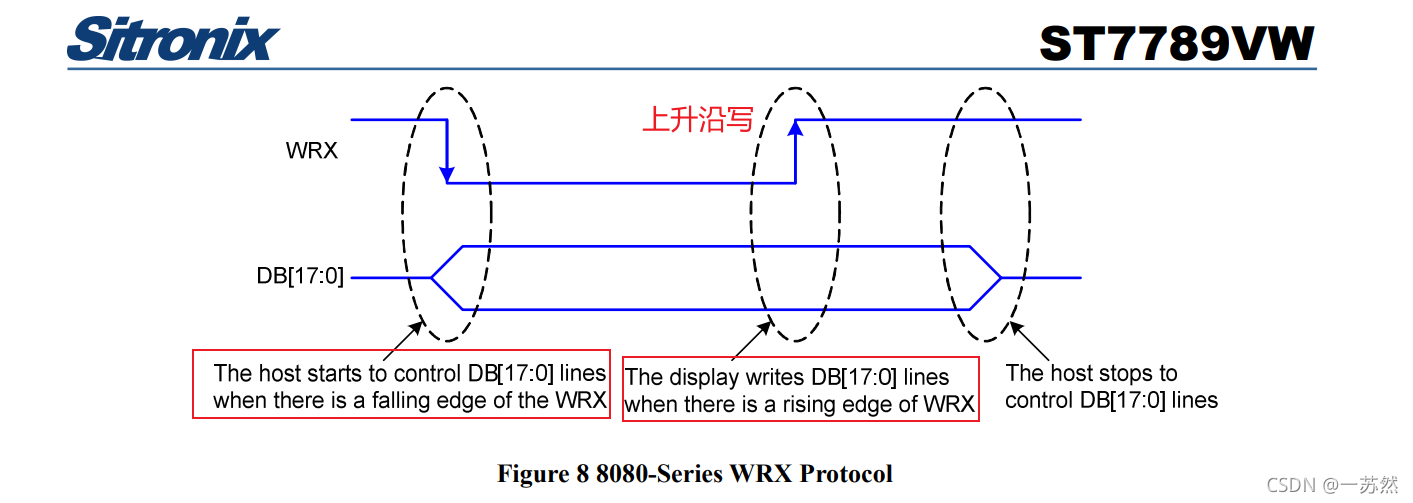

拿st7789v做例子。

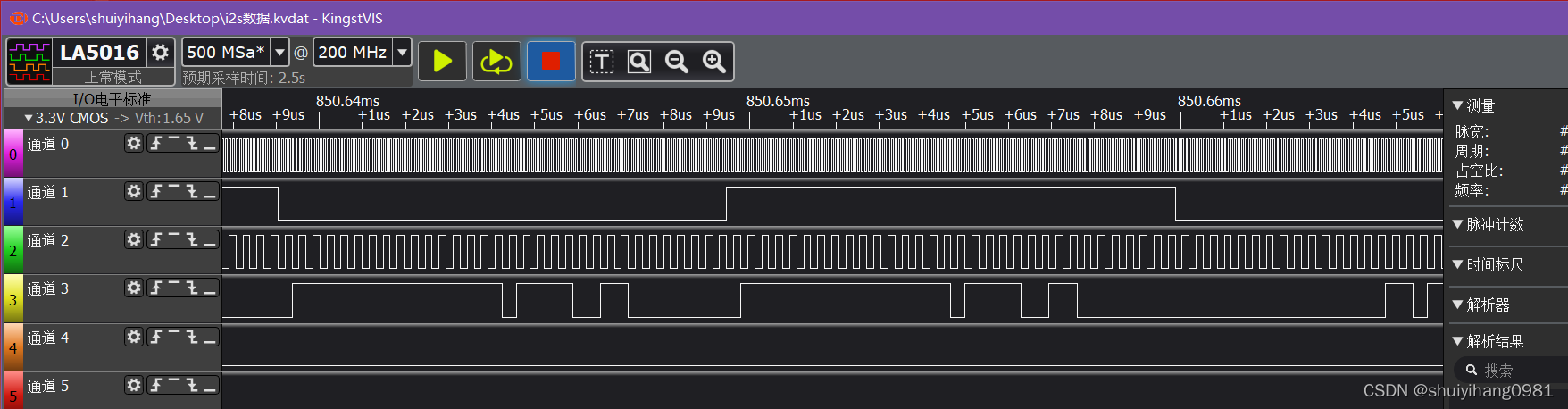

 4. IIS

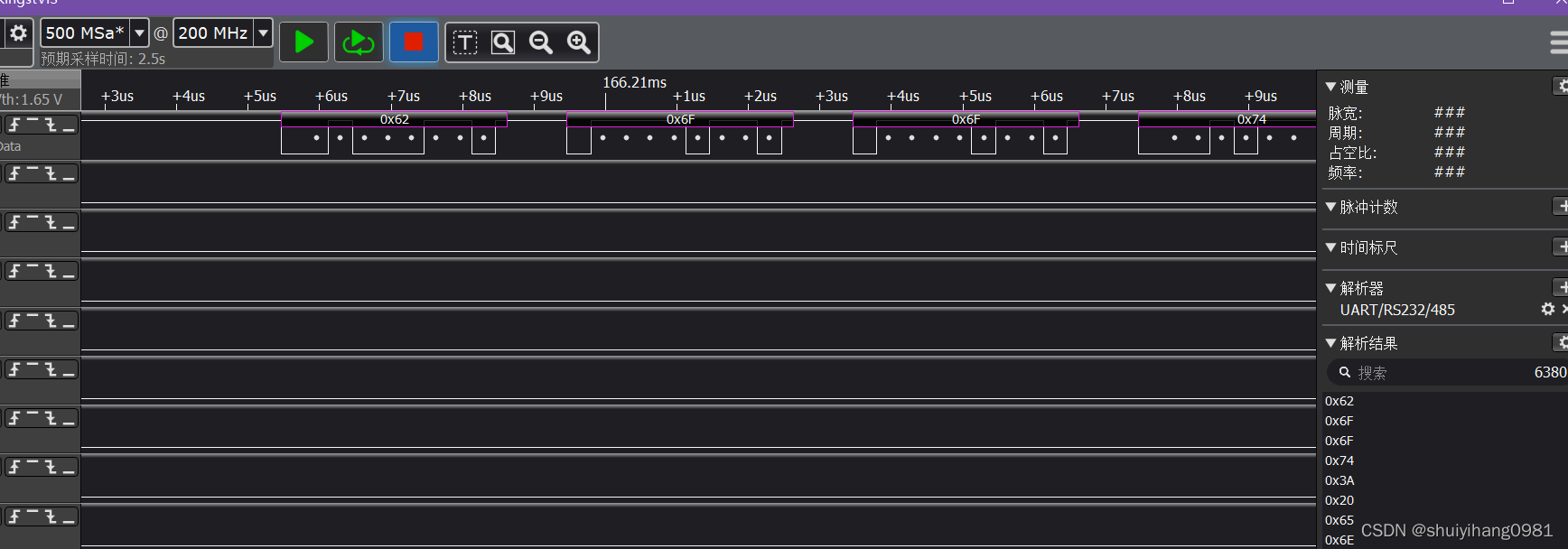

5. UART

UART串口协议的格式通常由以下几部分组成：

1. 起始位（Start Bit）：表示数据传输开始的位置，通常为一个低电平信号。

2. 数据位（Data Bit）：表示需要传输的数据位数，通常为5位、6位、7位或8位。

3. 奇偶校验位（Parity Bit）：用于检验数据传输的正确性，通常采用奇偶校验或无校验。当采用奇偶校验时，校验位可以是奇校验位或偶校验位，用于保证传输的数据中1的个数为奇数或偶数。

4. 停止位（Stop Bit）：表示数据传输结束的位置，通常为一个高电平信号。

例如，在一个8位数据、无校验、1位停止位的UART串口协议中，一个字节的数据传输格式如下：

起始位 + 8位数据位 + 停止位

其中，起始位通常为低电平信号，停止位通常为高电平信号
