大约5年前,一款易上手的无线电测向机——KerberosSDR横空出世。它是一款多通道相参接收机,由4通道rtlsdr组成。相信大家都是知道,要实现无线电测向,除了硬件上需要特殊的电路设计外,还需要一些软件校准算法。而KerberosSDR相比之前其它同类SDR(如USRP QR210, X310或LimeSDR QPCIe),它的优势就在于事先做好了这个软件,用户只需要把树莓派烧录好配套镜像就能使用。
近两年,国外团队基于KerberosSDR做了一些改进,加入了自动校准,增加了通道数,软件上加了极坐标显示,并做了远程汇总测向结果功能,并取名为KrakenSDR。
我这边也没有停下脚步,我也在KerberosSDR的基础上做了改进,并把改进后的产品取名为“无线电罗盘”。事实上,我在国外团队之前就是实现了自动校准。我还把树莓派硬件和软件无线电板卡集成到了一起,用户只需要上电就能使用。软件上,我也结合了用户反馈增加了极坐标显示,中文界面等改进。我没有增加通道数,是因为我认为4通道与5通道在精度上的区别不大,5通道反而可能会大幅提高部署难度。
另外,我想说的是,我这边做的设备是自主可控的。从供应链角度来说,不存在国外厂家的断供风险。另外,从信息安全角度,树莓派上运行的代码我都检查过,没有自说自话上传数据到国外网站的代码。安卓代码由于不开源,我暂时无法检查,但后续也会想其它办法验证。

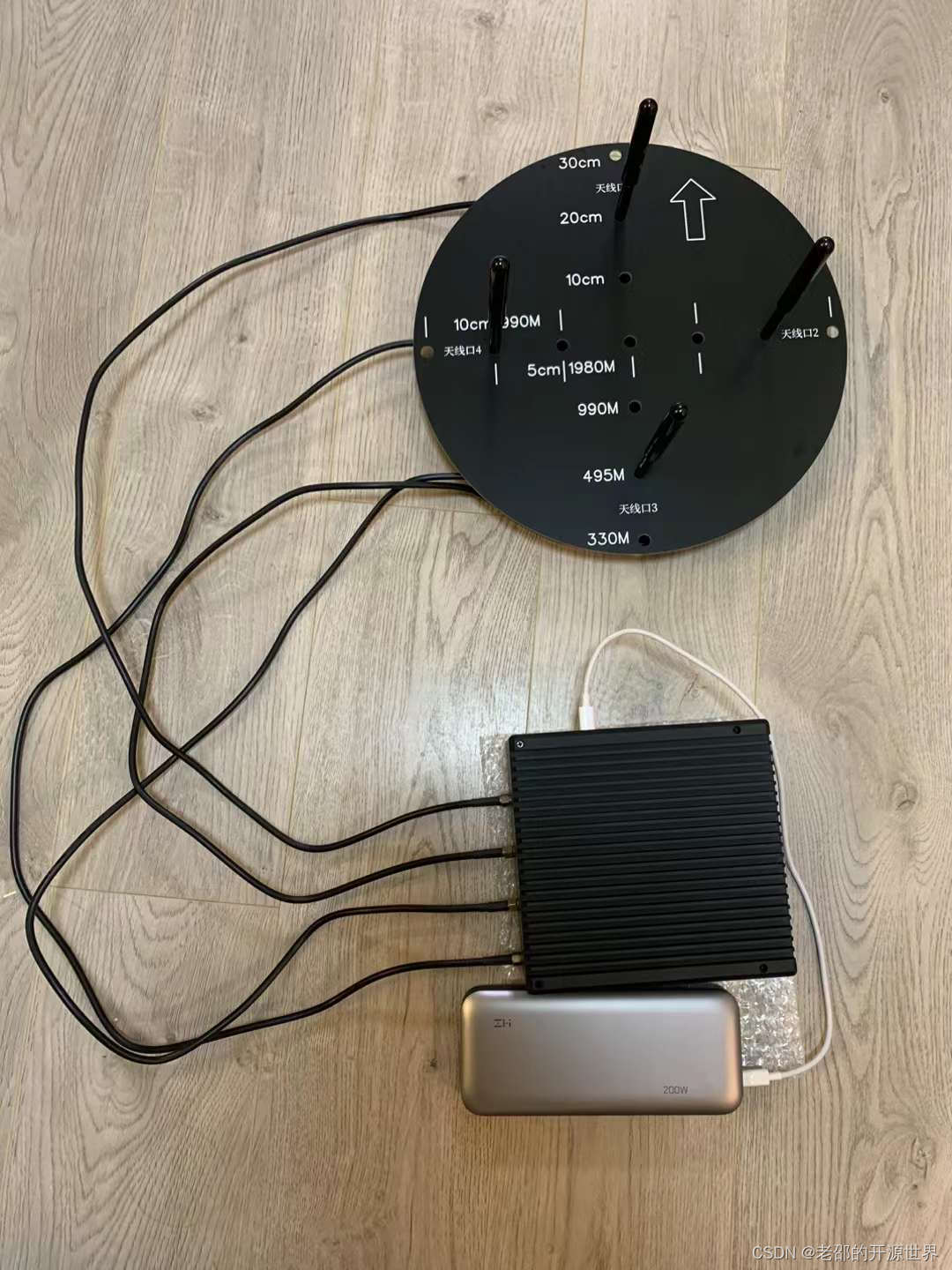

上图就是我的无线电罗盘的整套测向系统。
黑色铝合金外壳的设备就是主机,内含SDR板卡和运算单元。只需要接下方的大功率充电宝就会自动开机并开始测向。
我还做了天线固定器。这个固定器支持圆阵和线阵,在圆阵下,频率范围大致是300MHz到1GHz。你的测向频率不一定要完全匹配天线上标出的330MHz 495MHz 990MHz,只需要根据实际要测的频率选择合适的孔位,然后直接把孔位间距(10cm, 20cm, 30cm)输入测向软件中即可。
我的无线电罗盘实际支持的频率范围是60MHz!~1650MHz。但过高或过低的频率你可能需要自己做天线固定装置。
另外,如果要定位,你还需要一台安卓手机或平板,我这边也推荐合适的型号。
