计组老登真的很喜欢改编华科的实验。。。
鉴于本人做计组实验时在网络上一直查不到6位源码阵列乘法器的相关资料参考，故写这篇blog供XMU22级以后的软工学子们参考学习

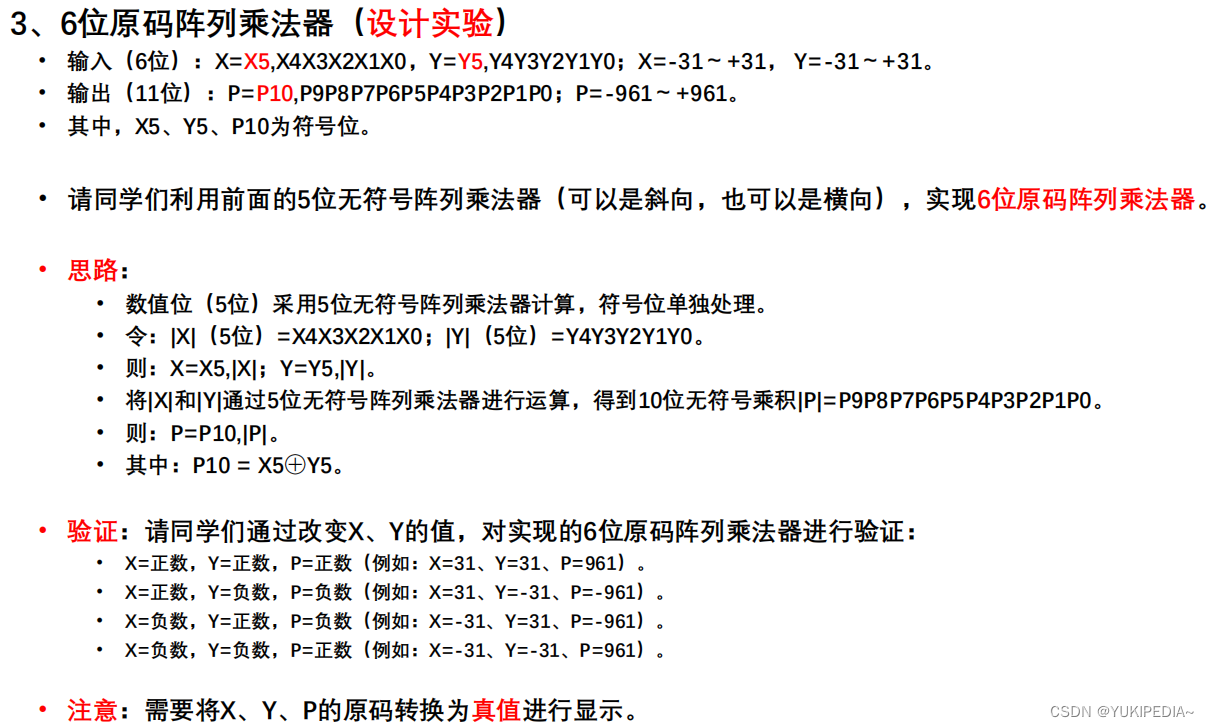

设计实验题目如下

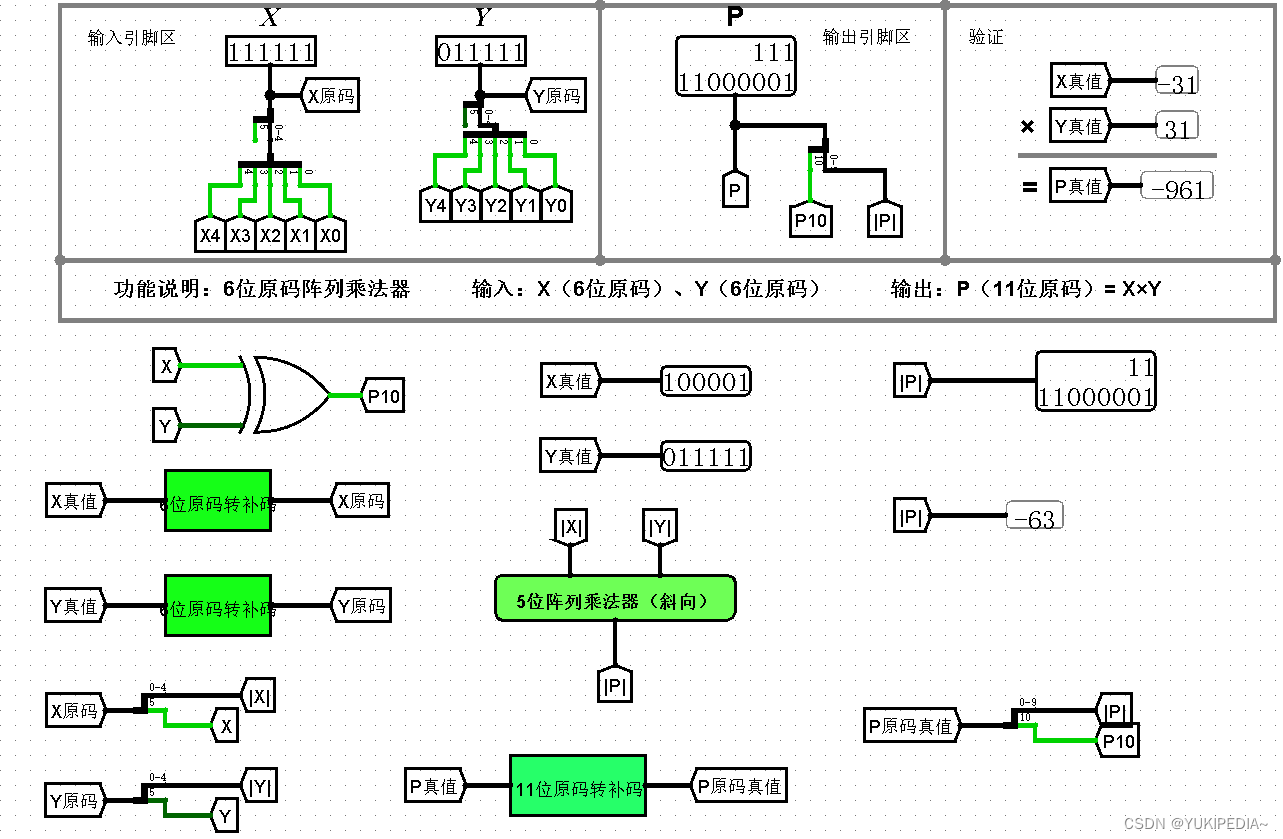

先直接看电路吧

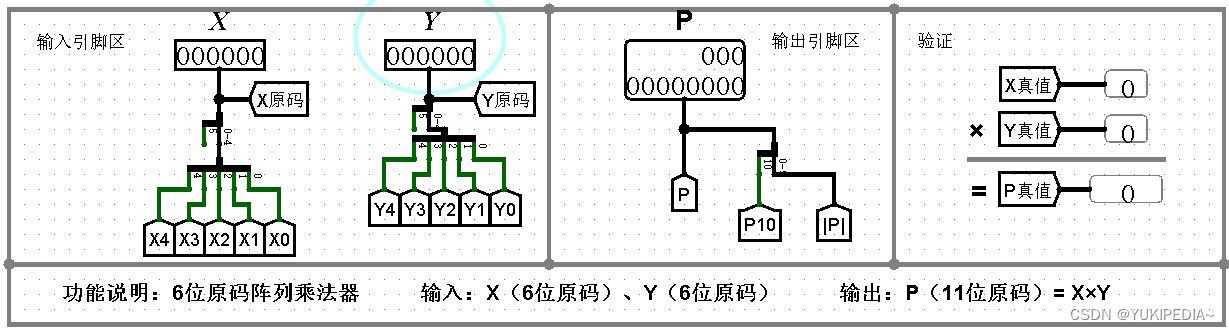

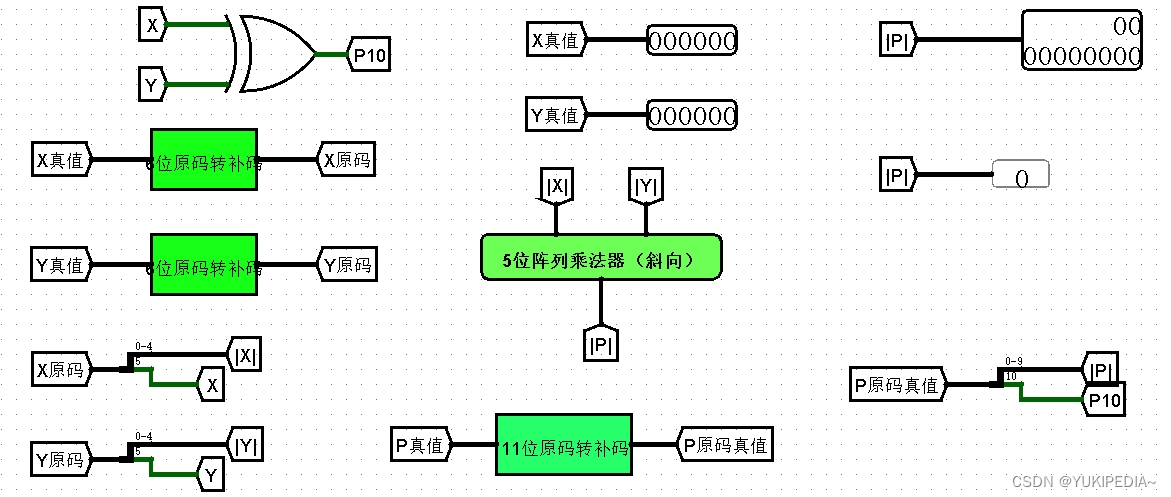

以上是6位原码阵列乘法器整体，怕图会模糊，我就再截两张细节图放在下面
再看不清的话就请各位ctrl+鼠标滚轮网页缩放看看吧，下面来说设计思路（其实在实验内容的pdf中给出了设计思路）
(。。。。后来总结想了想，上图的分线操作没啥作用，有作用的就是X和Y的pin和X原码与Y原码隧道，各位看看就行了)
首先老登给出了5位无符号阵列乘法器，我们就按照实验思路，先将6位原码X和Y的低5位用分线器分离出来。分理处的最高位是符号位，后面需要进行异或操作得到结果的符号位。我们需要用分离出来的后5位真值带入5位无符号阵列乘法器计算。

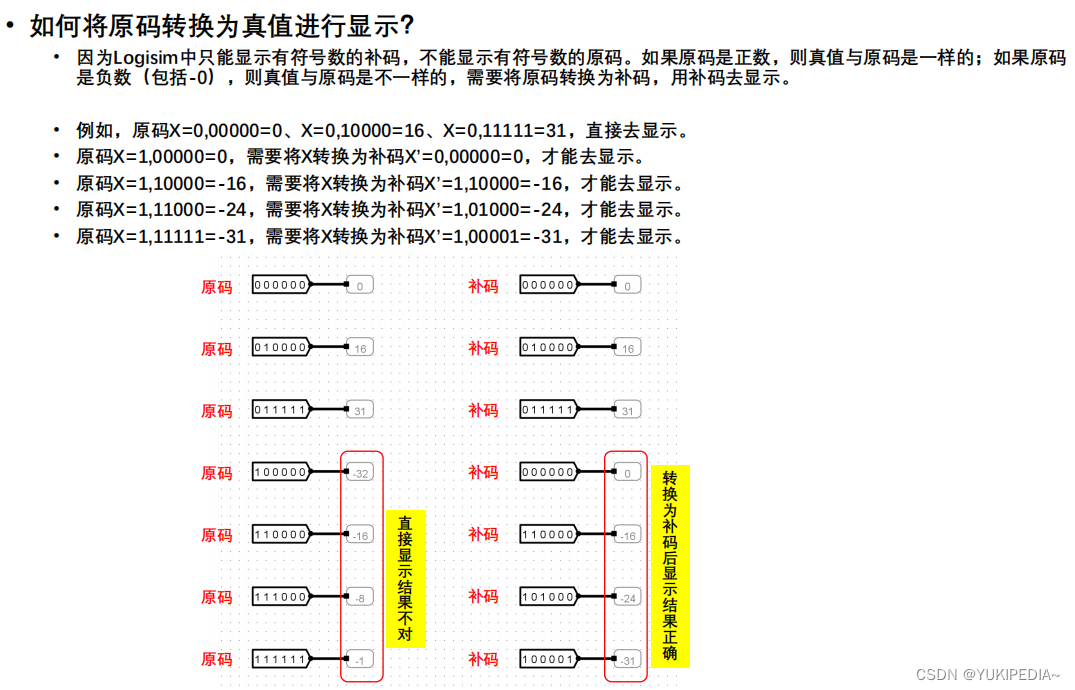

但是真的就这么简单吗？仔细看老登给的实验pdf可以发现这样一个标红的注意内容
这是因为logisim平台中只能显示有符号数的补码真值，并不能显示有符号数的原码真值。如果原码是正数（最高位符号位是0）那好说，其真值和原码是一样的；但如果该有符号数是负数（最高位符号位是1），则真值与原码是不同的！需要将原码转换为补码，用补码去显示！！！下面举几个例子

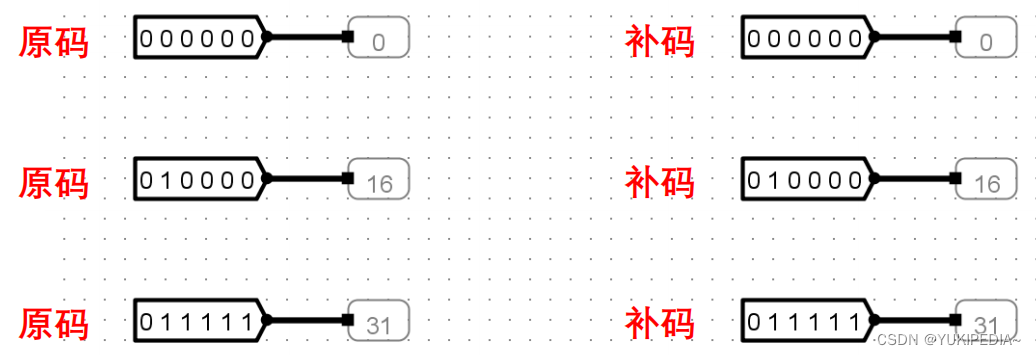

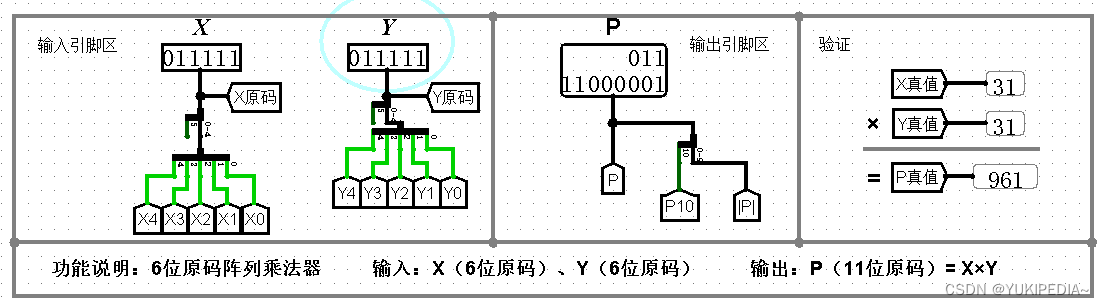

下列原码为正数，原码补码相同，可以直接显示

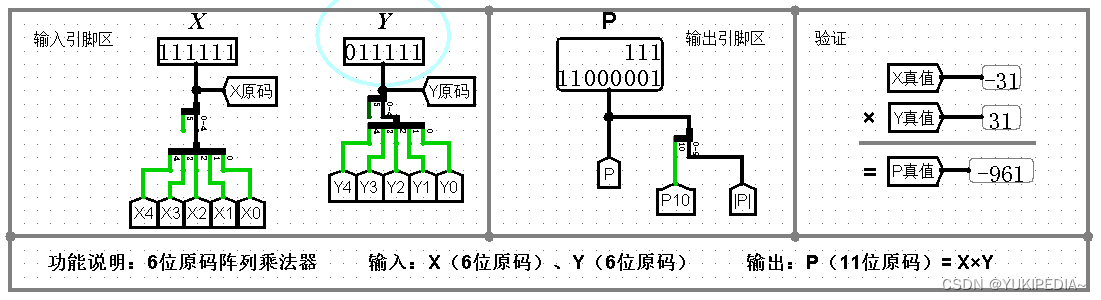

下列原码为负数，负数的原码和补码不同，所以不能直接显示
详细解释就是，logisim平台你设置二进制数时，它会默认你设置的二进制数为补码，最终参与计算的也是补码。
我以上面的错误显示结果为例来解释一下：比如第一个数字，原码为1 00000，这时候你认为你输入的是原码，最高为符号位是1，表示负数，数值位是00000，表示0，因此理论上最终显示结果为-0。
但是为什么logisim显示的是-32呢？这是因为logisim默认你设置的1 00000是补码，它会根据补码的运算规则计算真值：将数值位00000按位取反加一，得到100000，转成十进制为32，加上符号是-32。
当我们将其转为补码时，就能够正确的显示出你想要表示的数值。
于是乎，我们之前得到的X原码和Y原码就派上用场了，由于两者存放的都是原码，想要正常显示就得将其转为补码，再传入X的真值与Y的真值。接下来就是老登这部分实验最构式的部分了，他没有给你6位原码转补码电路，你需要自己手动扯线画出转换电路。。。而且你把6位的原码转补码电路画完后，由于结果P是11位的，应该考虑和X、Y同样的问题，需要将P的原码转成补码才能使P真值反应真实数据，所以你还要手动扯线画一个11位原码转补码电路。。。。
下面是具体原码转补码电路图

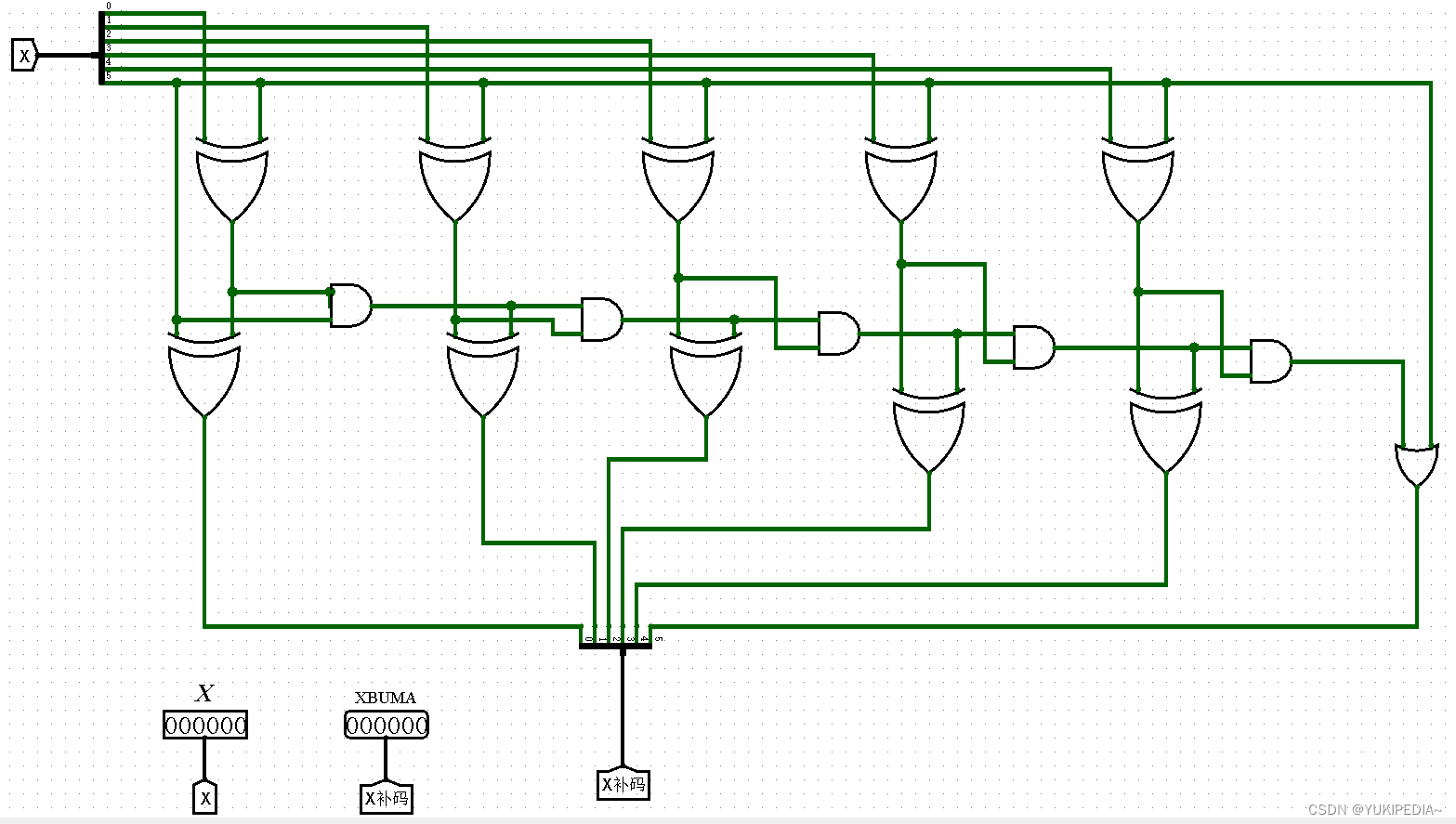

6位原码转补码电路
11位原码转补码电路
11位原码转补码电路可能看不太清，它和6位原码转补码一个逻辑，依葫芦画瓢也能画出来。
回到主线，我们将X与Y的原码分离成符号位和数值位后，将符号位进行异或，得到最终P的符号位；将数值位传入无符号5位阵列乘法器得到结果的数值位，然后将符号位和数值位结合起来，再传入11位原码转补码电路，输出为P真值即可。

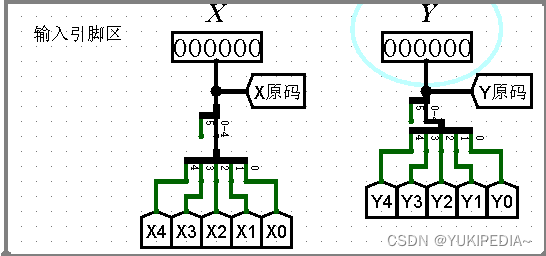

X与Y分离成符号位和数值位
将X与Y的真值传入乘法器计算最终结果的原码真值
X与Y的符号位异或，得到最终结果的符号位
将符号位和数值位拼接成最终结果的原码
将结果的原码转补码得到最终结果

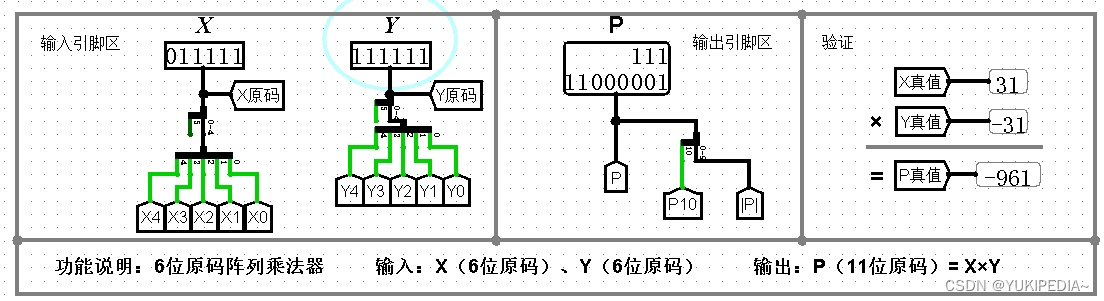

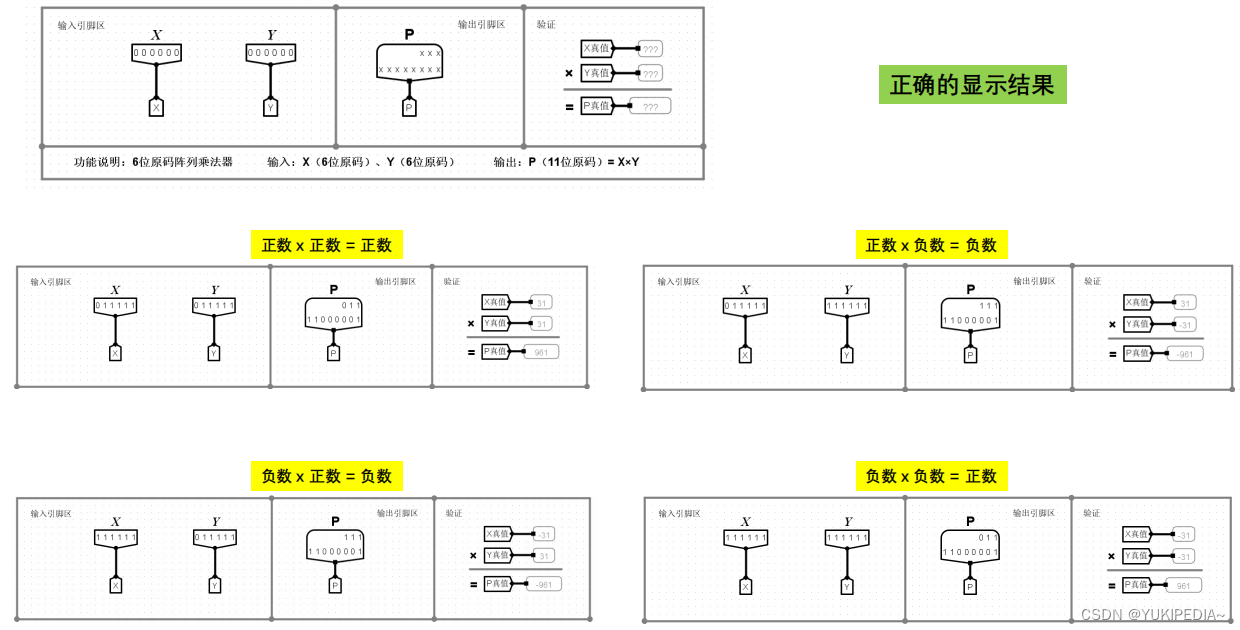

测试结果如下
老登计组实验是真的多。。。。
