阿伦尼乌斯(Arrhenius)模型在加速寿命试验中的应用

阿伦尼乌斯(Arrhenius)模型在加速寿命试验中的应用

引言

在现代工程领域，尤其是电子产品的可靠性测试中，加速寿命试验（Accelerated Life Testing, ALT）是一种常用的方法。它通过在高于正常工作条件的应力下进行测试，以加速产品的失效过程，从而在短时间内获取产品的寿命数据。阿伦尼乌斯模型（Arrhenius Model）作为描述化学反应速率与温度关系的经典模型，广泛应用于基于温度应力的加速寿命试验中。本文将详细介绍阿伦尼乌斯模型的基本原理、应用场景、公式推导以及实际案例分析。

阿伦尼乌斯模型的基本原理

阿伦尼乌斯模型由瑞典化学家斯万特・阿伦尼乌斯（Svante Arrhenius）于 1889 年提出，用于描述化学反应速率与温度之间的关系。该模型的基本公式如下：

$$\frac{dM}{dt}=A\cdot e^{-\frac{E_a}{kT}}$$

其中：

• $\frac{dM}{dt}$ ：反应速率
• $A$ ：常数（频率因子）
• $E_a$ ：激活能（单位：eV）
• $k$ ：玻尔兹曼常数（$k=8.617\times 10^{-4}\text{eV/K}$ ）
• $T$ ：绝对温度（单位：K，摄氏度 + 273）

该公式表明，反应速率随温度的升高而增加，且呈指数关系。在加速寿命试验中，反应速率的倒数可以作为产品寿命的度量。

工程应用中的阿伦尼乌斯模型

在工程应用中，阿伦尼乌斯模型通常被用来建立时间与温度之间的线性关系。通过引入加速因子（Acceleration Factor, AF），可以量化高温下的测试时间与常温下的等效时间之间的关系。加速因子的公式如下：

$$AF=\frac{{\tau }_0}{\tau }=e^{\frac{E_a}{k}\left(\frac{1}{T_0}-\frac{1}{T}\right)}$$

其中：

• ${\tau }_0$ ：常温（$T_0$ ）下的寿命
• $\tau$ ：高温（$T$ ）下的寿命
• $T_0$ ：常温（通常为 $25°\text{C}+273=298\text{K}$ ）
• $T$ ：高温（单位：K）

加速因子越大，表示高温下的测试时间可以等效为更长的常温寿命，从而显著缩短测试周期。

激活能的确定

激活能（$E_a$ ）是阿伦尼乌斯模型中的关键参数，它反映了不同失效模式所需的能量。激活能的确定通常通过实验数据拟合得到。假设在两个不同温度（$T_1$ 和 $T_2$ ）下进行测试，得到对应的寿命数据（${\tau }_1$ 和 ${\tau }_2$ ），可以通过以下公式计算激活能：

$$E_a=\frac{\ln ({\tau }_2/{\tau }_1)}{\frac{1}{k{T}_1}-\frac{1}{k{T}_2}}$$

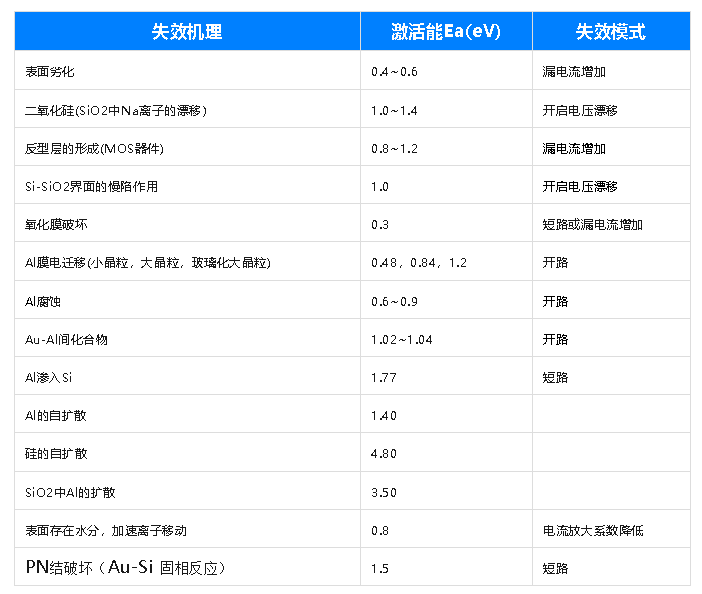

不同失效机理对应的激活能值如下表所示：

失效机理	激活能 $E_a$ (eV)	失效模式
表面劣化	0.4 - 0.6	漏电流增加
SiO₂ 中 Na 离子的漂移	1.0 - 1.4	开启电压漂移
反型层的形成（MOS 器件）	0.8 - 1.2	漏电流增加
氧化膜破坏	0.3	短路或漏电流增加
Al 膜电迁移	0.48、0.84、1.2	开路

案例分析

案例背景

某电子产品在高温下某项性能会随时间退化。为了评估其寿命，分别在 50°C 和 60°C 下进行测试，得到以下数据：

温度（°C）	测试时间（h）	失效数量
50	1000	5
60	500	5

数据分析

1. 计算绝对温度 ：

   • $T_1=50+273=323\text{K}$
   • $T_2=60+273=333\text{K}$

2. 计算寿命比 ：

   • ${\tau }_1=1000\text{h}$
   • ${\tau }_2=500\text{h}$
   • ${\tau }_2/{\tau }_1=0.5$

3. 计算激活能 ：
   $$E_a=\frac{\ln (0.5)}{\frac{1}{k\cdot 323}-\frac{1}{k\cdot 333}}=\frac{\ln (0.5)}{\frac{1}{8.617\times 10^{-4}\cdot 323}-\frac{1}{8.617\times 10^{-4}\cdot 333}}\approx 0.642\text{eV}$$

4. 计算加速因子 ：

   • 常温 $T_0=25+273=298\text{K}$
     $$AF=e^{\frac{E_a}{k}\left(\frac{1}{T_0}-\frac{1}{T}\right)}=e^{\frac{0.642}{8.617\times 10^{-4}}\left(\frac{1}{298}-\frac{1}{333}\right)}\approx 13.82$$

这意味着，在 $60°\text{C}$ 下的 500 小时测试等效于常温下的约 6910 小时（500 小时 × 13.82）。

模型的局限性

尽管阿伦尼乌斯模型在温度应力下的加速寿命试验中非常有效，但它也有一定的局限性：

1. 单一应力假设 ：模型仅考虑温度应力，忽略了电压、湿度、机械应力等其他因素的影响。
2. 失效模式一致性 ：加速应力必须产生相同的失效模式，否则得到的加速因子将失去意义。
3. 线性假设 ：模型假设退化率的对数与绝对温度倒数呈线性关系，这在某些复杂情况下可能不成立。

结论

阿伦尼乌斯模型作为一种经典的加速寿命试验模型，在温度应力下的产品寿命评估中具有重要的应用价值。通过合理选择激活能并设计实验，可以有效缩短测试周期，为产品的可靠性设计提供重要依据。然而，在实际应用中，我们也需要充分认识到模型的局限性，并结合具体情况选择合适的加速模型。

希望本文能帮助您更好地理解和应用阿伦尼乌斯模型，如果您有任何疑问或建议，欢迎在评论区留言交流！
