概略

Cadence已正式发布SPB174版本,于用户接口上导入了更新颖美观的图示与色彩。
OrCAD Capture/CIS/Pspice部分,新増了许多的项目与功能,并増强了用户自定义性帮助研发人员作业更为便利。

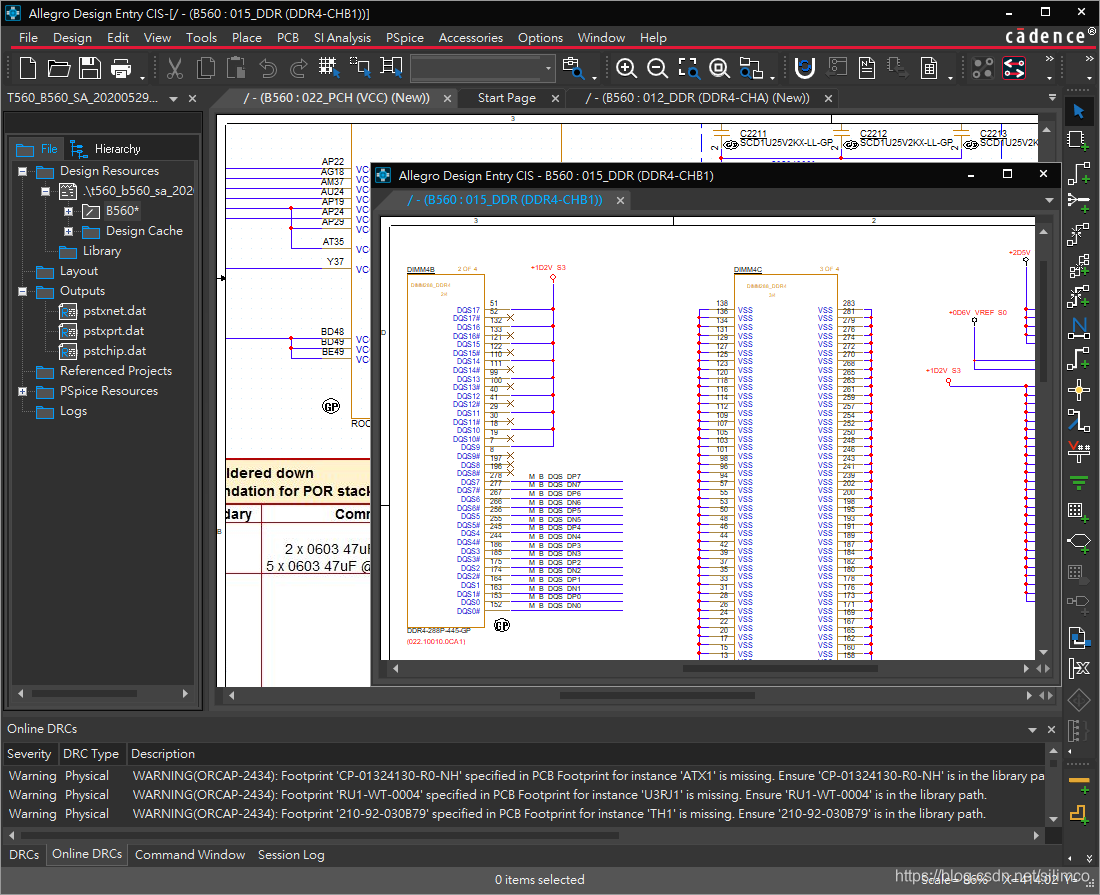

Orcad 外观变化

Applicationand Canvas (Schematic Page) Theme

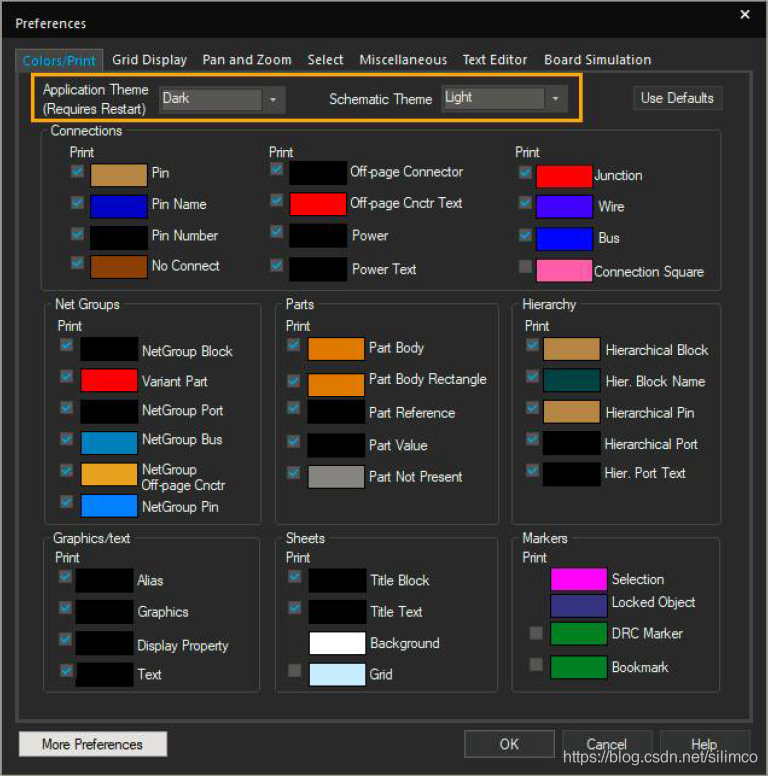

在174．2019版本中，预设情况下以深色主题打开。深色主题可减少功耗，提高可视性，并使屏幕阅读更加容易。您可以从 “Preferences” 对话框中为应用程序和画布 (Schematic Page) 设置主题。
New Icons在174中有了新的Toolbar图示。

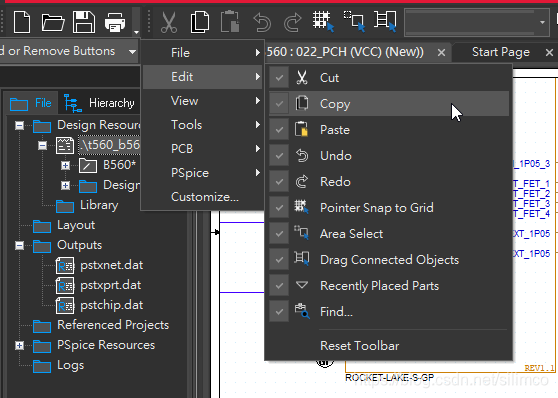

Toolbar进行了重组，可以打开或关闭各个图示。
拖动卷标页,可以将其显示在另一台屏幕上。

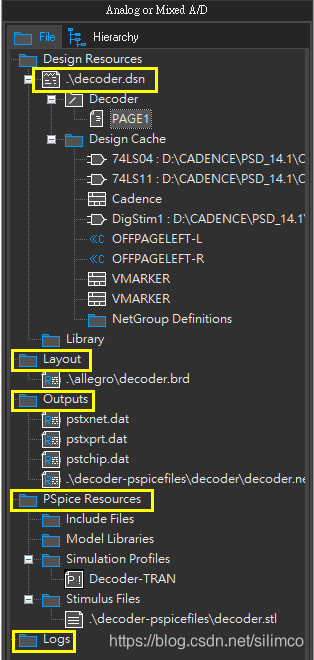

在同一个Project Manager中打开的多个Project每个Project都会显示以下其他资源的文件夹。
- Layout
- Outputs
- PSpice Resources
- Logs

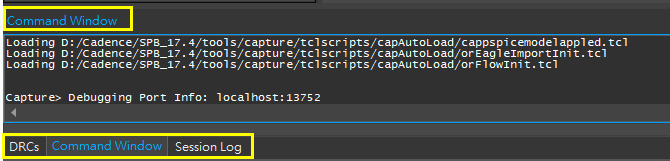

通用窗口可用于查看任何类型的输出:结果、消息、错误或警告
- DRCs
- Online DRCs
- Command Window
- Session Log

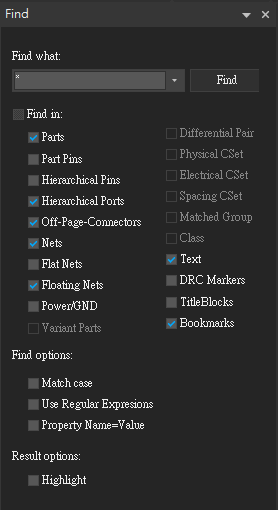

Find命令可作为单独的窗口使用。

优化PCB工作流程

在以前版本中，创建原理图并通过验证逻辑之后,生成物理布局通常是多步骤的过程。但在17.4-2019中,创建物理布局只需要一个步骤。Online DRC功能可确保在设计原理图时实时进行所有检查。打开原理图后,将立即执行在线DRC检查。原理图完成后,您要做的就是访问新的PCB菜单并选择New Layout选项。
Flow

实时DRC

设计规则增强，实时查看违反规则的设计。

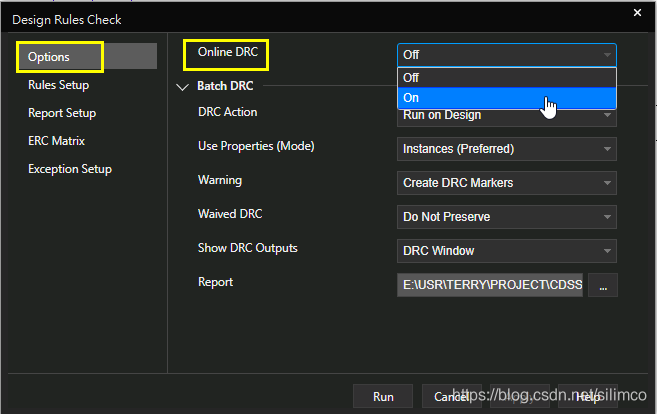

DRC Options

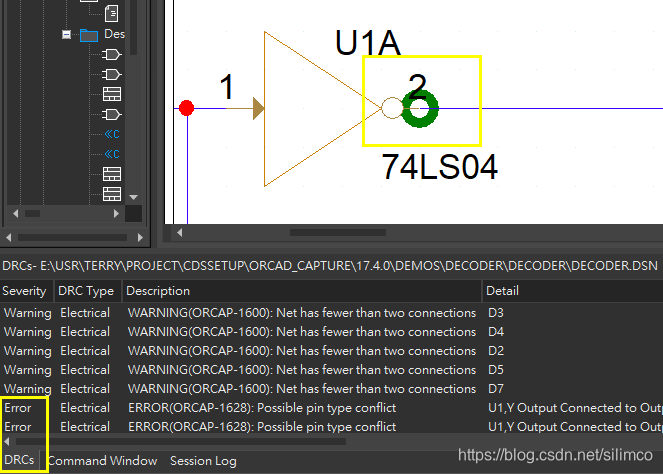

Show DRC

新 PCB Menu

Layout 相关功能现在列在新的PCB下拉菜单下，方便调用。

Layout

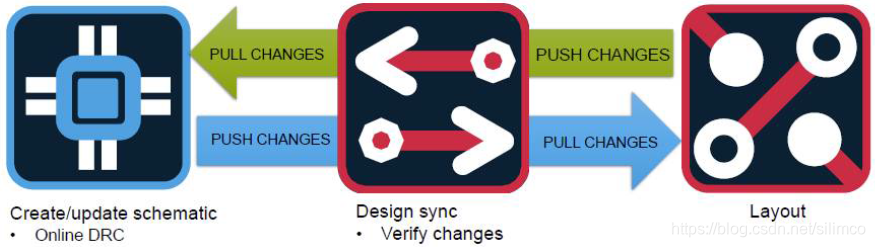

Design Sync

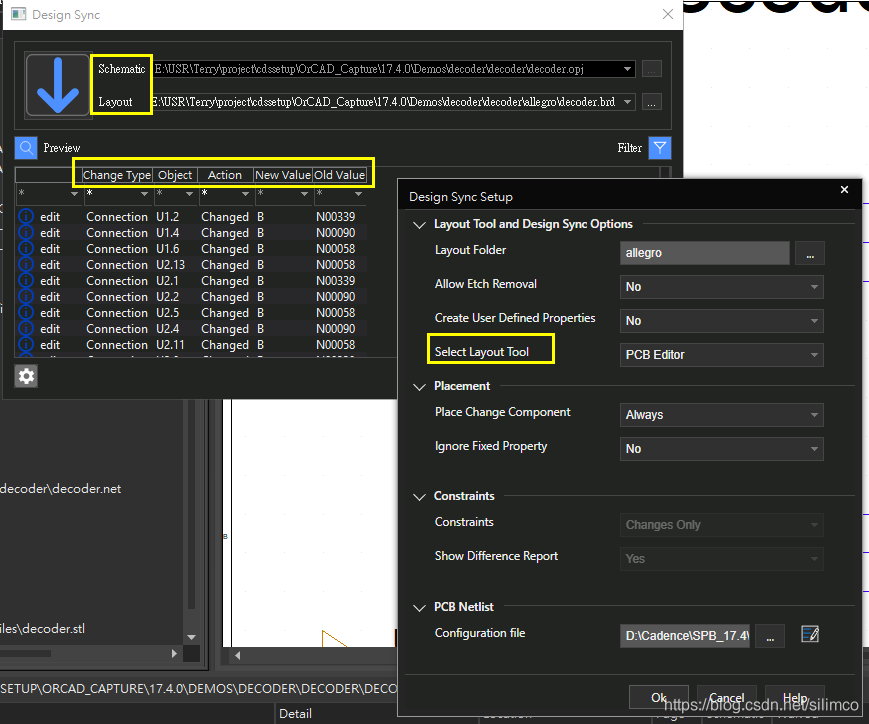

使用DesignSync窗口,您可schematic和layout之间的差异,并可以从schematic同步layout或者从layout同步schematic设计具有内存中同步功能,而无需保存设计。
Design Sync

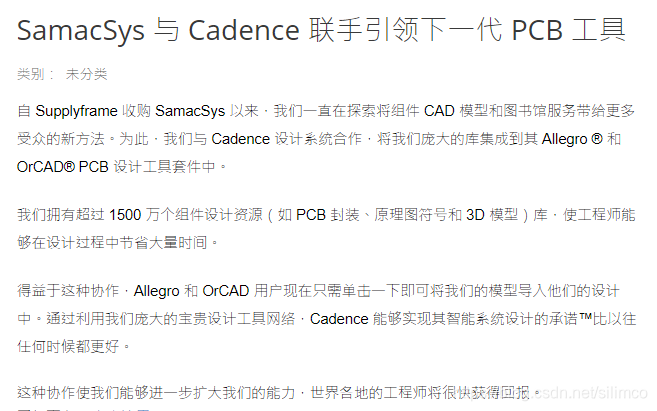

云端元件实时调用

从Cadence支持的内容提供商SamacSys和Ultra Librarian中搜索和下载components, symbols, footprints, datasheets, 3DSTEP 使用基于Web的搜索,可以根据电气参数以及供应链信息(成本和可用性等)来搜索。此处需用Cadence账户登录。云端市场
