二、Options

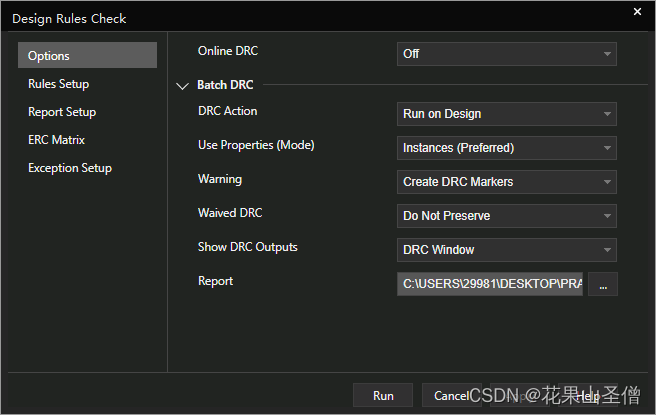

1. Online DRC：在线设计DRC
2. DRC Action：DRC运行模式。Run on Design——检查整个原理图；Run on Selection——检查选择的部分电路；Delete DRC Markers——删除整个原理图的错误标记；Delete DRC Markers on Selection——删除选择部分电路的错误标记。
3. Use Properties(Mode)：Occurrences——选择所有事件进行检查；Instances(Preferred)——使用当前实体（建议）。所谓实体是指放在绘图页内的元件符号，而事件指的是在绘图页内同一实体出现多次的实体电路。例如，在复杂层次电路图中，某个子方块电路重复使用了3次，就形成了3次事件；不过子方块电路内本身的元件却是实体；
4. Warning：Do Not Create DRC Markers——警告不生成DRC标记；Create DRC Markers——警告生成DRC标记。
5. Waived DRC：Do Not Preserve——不保留忽略的DRC；Preserve——保留忽略的DRC。
6. Show DRC Outputs：显示DRC输出。None——不显示；Reports——输出报告；DRC Window——在DRC窗口显示；Both——既生成报告又在窗口显示。
7. Report：生成报告位置。

二、Rules Setup

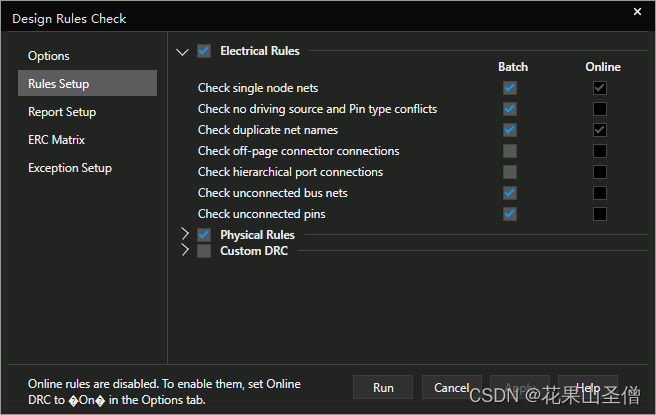

1. Electrical Rules—— 电气规则
   Check single node nets：检查设计中的单端网络；
   Check no driving source and pin type conflicts：检查器件属性无源管脚与有源管脚的连接是否正确；
   Check duplicate net names：检查重复的网络名称；
   Check off-page connector connections：检测分页图纸间接口的连接性；
   Check hierarchical port connection：检测阶层端口的连接性；
   Check unconnected bus net：检测没有连接的总线网络；
   Check unconnected pins：检查没有连接的管脚；

2. Physical Rules——物理规则
   Check power pin visibility：检测电源属性的管脚是否显示了管脚名称与编号；
   Check missing/illegal PCB Footprint property：检测封装名称是否填写。是否含有非法字符；
   Check normal convert view syns：检测一个部件的正常视图上的pin号是否与转换视图上的pin号不同；
   Check incorrect pin group assignment：检查同一个Pin Group的所有插脚是否有相同的类型；
   Check high speed props syntax：在设计中检查网络高速属性的语法是否正确；
   Check missing pin numbers：检测缺失管脚编号的管脚；
   Check device with zero pins：检测设计中是否含有零宽度的管脚；
   Check power ground short：检测一个Part内部的电源网络名称是否有两个不同的网络标号名称；
   Check name prop consistency：检测层次原理结构中是否含有相同的网络名称；
