播放MP3声音的各种电路设计方案

在电路设计中，播放MP3声音可以通过多种方案实现，这些方案通常围绕着音频解码、信号放大和音频输出等环节展开。

以下是一些常见的电路设计方案：

1. 使用专用MP3解码芯片

方案描述：

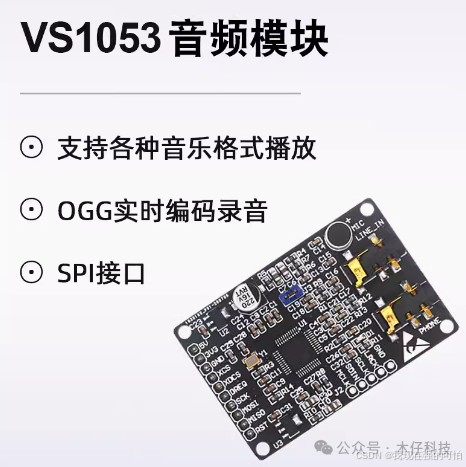

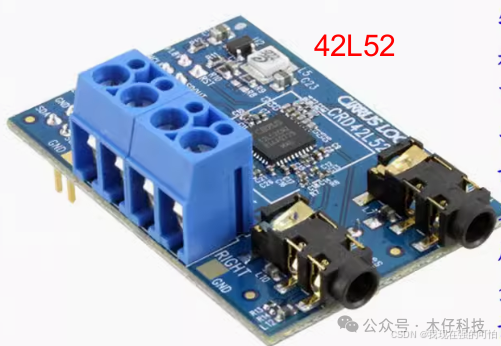

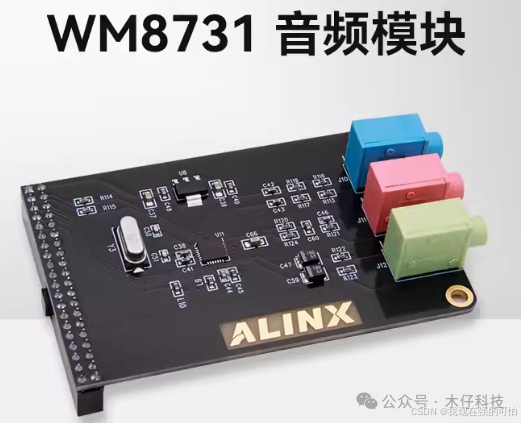

•采用专门设计用于MP3解码的芯片，如VS1053、WM8731、CS42L52等。

•这些芯片负责将MP3格式的音频文件解码为模拟或数字音频信号。

•解码后的音频信号可以通过内置或外置的D/A转换器转换成模拟信号，然后送入音频放大器。

优点：

•专用芯片通常具有较高的音频质量。

•集成度高，简化了电路设计。

•提供了灵活的接口，便于与微控制器或单片机配合使用。

2. 基于微控制器的软件解码

方案描述：

•使用高性能微控制器，如STM32、Arduino或Raspberry Pi，加载MP3解码库。

•微控制器读取MP3文件，通过软件算法解码成PCM格式。

•解码后的PCM信号通过微控制器的DAC输出，或者通过SPI/I²S接口送到外部D/A转换器。

优点：

•灵活性高，可以根据需要选择不同的微控制器和解码库。

•可以集成其他功能，如网络通信、触摸屏等。

3. 基于DSP的解码方案

方案描述：

•使用数字信号处理器（DSP）如TI的TMS320C5000系列或ADI的Blackfin系列。

•DSP具有强大的计算能力，适合复杂音频处理和实时解码。

•解码后的音频信号通过DSP内置的D/A转换器输出，或通过I²S等接口输出到外部D/A转换器。

优点：

•高性能，适合高保真音频处理。

•DSP提供了丰富的音频处理功能，如均衡、混响等。

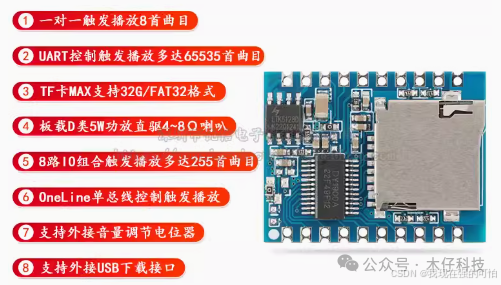

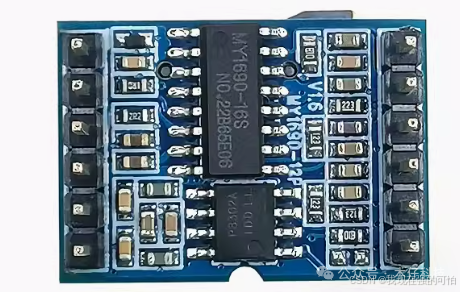

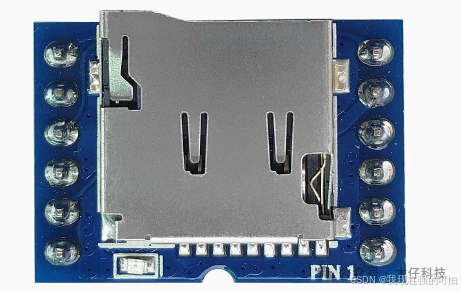

4. 集成音频模块

方案描述：

•采用预封装的音频模块，这些模块集成了MP3解码、D/A转换和音频放大等功能。

•通过串行接口（如SPI）与主控器通信，控制音频播放。

优点：

•极大地简化了设计，缩短了产品上市时间。

•成本效益高，适用于大批量生产。

5. 云服务流媒体播放

方案描述：

•使用支持Wi-Fi或蓝牙的微控制器或模块，如ESP32、ESP8266或CC2640R2F。

•通过互联网从云服务提供商（如Spotify、Apple Music等）获取音频流。

•音频流经解码后通过内置或外置的音频放大器输出。

优点：

•提供了无限的音频资源和更新。

•支持网络功能，如在线播放、播客、电台等。

音频输出和放大无论采用哪种解码方案，最终的音频信号都需要通过音频放大器输出到扬声器或耳机。常见的音频放大器芯片有LM386、TDA2030、TPA2005等。选择合适的放大器时，需考虑功率、失真率、信噪比等参数。

以上方案可以根据具体应用需求、成本预算和技术复杂度进行选择和组合。在实际电路设计中，还需要考虑电源管理、信号完整性、电磁兼容性等问题。

---
