先进电机技术 —— 步进电机控制综述

本文探讨了步进电机的工作原理,控制技术的进步,包括细分、电流控制、矢量控制和高速通信接口的应用。重点介绍了大功率步进电机驱动器的技术发展趋势和挑战,以及集成驱动芯片的高集成度、智能化和散热问题。文章强调了步进电机在多个领域的广泛应用及未来技术发展方向。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、背景

随着自动化技术的发展和精密控制需求的增长,步进电机作为一种重要的执行元件在众多领域展现出了卓越的性能优势。步进电机,又称为步进驱动器或步进马达,是一种能够将电脉冲信号精确转换为角位移或直线位移的特殊电动机。其工作原理基于电磁力的作用,通过精确控制各相绕组的通电顺序和时序,实现电机转子步进式的旋转运动,因此特别适合于需要精确定位和重复定位的应用场合。

工作原理

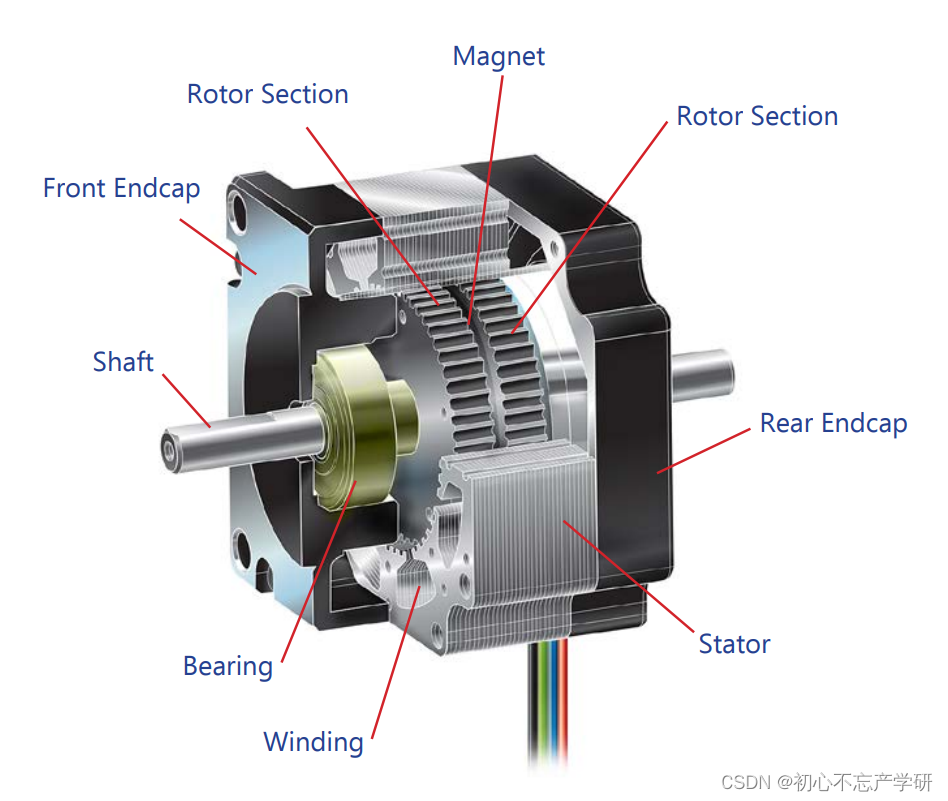

步进电机的基本结构通常包括转子和定子两大部分。转子通常为多极永磁体或反应式结构,而定子则包含多个均匀分布的绕组。当给定子的各个绕组按特定顺序依次通电时,会产生沿定子绕组轴向变化的磁场,磁场与转子的磁极相互作用,推动转子按照固定的步距角转动。每接收一个电脉冲,步进电机就会前进一步,这种特性使得步进电机无需反馈装置就能实现开环控制,而在闭环控制模式下,结合编码器等传感器,还能进一步提高其精度和动态性能。

控制技术

先进的步进电机控制技术涵盖多个方面:

  • 细分技术:通过改进驱动电路,将一个完整的步距角细分成多个更小的步距,以提高电机运行的平滑性和定位精度。

  • 电流控制技术:通过智能驱动器精确控制电机绕组的电流大小,既能提高电机的动态性能,又能减少发热和噪声,延长电机寿命。

  • 矢量控制技术:类似于交流伺服电机的控制策略,通过计算和调整各相电流矢量,以优化电机的扭矩输出和效率。

  • 高速通信接口:现代步进电机控制器采用高速通信协议(如CANopen、EtherCAT等),实现了与上位机的高效数据交换和实时控制。

  • 智能算法集成:利用PID控制、模糊逻辑控制、自适应控制等高级控制算法,改善步进电机的动态响应、减小振动和失步现象。

应用领域

步进电机控制技术在工业自动化、机器人技术、精密仪器仪表、3D打印、医疗设备、舞台灯光、纺织机械、数控机床、光学仪器、半导体制造等多个行业得到广泛应用。尤其是在需要高精度定位和重复定位任务中,步进电机表现出优异的性能。

总的来说,先进步进电机控制技术不断推动着电机本身的性能极限,使其在追求更高精度、更低噪音、更大扭矩密度和更优能效比等方面持续进步,成为现代化生产和科研活动中不可或缺的核心部件。随着微电子技术和材料科学的进一步发展,步进电机及其控制技术将持续创新,为智能制造和高端装备产业带来更大的变革动力。

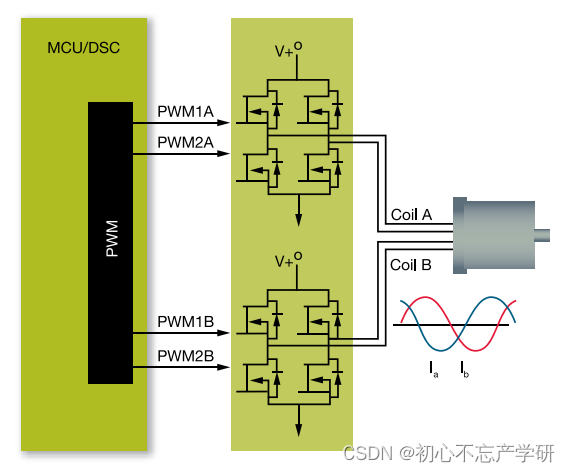

此图片来源于网络

二、大功率步进电机驱动器

步进电机驱动器作为步进电机控制系统的核心组件,其技术发展趋势和面临的挑战主要包括以下几个方面:

技术趋势

  1. 高效能驱动技术

    • 集成化:随着集成电路技术的发展,步进电机驱动器正朝着高度集成化的方向发展,将驱动电路、控制器甚至功率器件集成在同一芯片或模块内,减少体积和布线复杂度,提高系统的可靠性。

    • 智能化:融入AI技术、物联网技术,使驱动器具备自我诊断、自动调参、故障预警等功能,提升系统的智能化水平,便于远程监控和维护。

    • 数字化与网络化:采用数字信号处理技术以及高速通信接口,实现与上位机的高速数据交互,便于实现复杂的运动控制策略和分布式控制。

  2. 高精度细分技术

    • 细分驱动技术不断升级,能够实现更高的分辨率,使步进电机在低速运转时也能保持平稳,提高定位精度和运行质量。
  3. 节能与高效率

    • 开发新型的电源管理和功率转换技术,降低功耗,提高驱动效率,满足绿色节能的要求。
  4. 动态性能优化

    • 通过改进电流控制算法,如采用电流环路、速度环路和位置环路的全闭环控制技术,有效抑制电机运行过程中的振动和噪音,提升动态响应速度和负载能力。
  5. 适应多样化应用场景

    • 针对不同的行业应用,研发符合具体工况的专用驱动器,例如适用于高温、低温、高防护等级等极端环境的驱动器。

技术难点

  1. 低速平稳性问题

    • 在低速运行时,步进电机容易出现共振和失步现象,如何通过驱动器优化控制算法消除这些问题是一大技术难点。
  2. 热管理

    • 提高驱动器的功率密度和效率的同时,如何有效地散热,防止驱动器过热导致的性能下降和寿命缩短,是一项重要的技术挑战。
  3. 噪声和振动抑制

    • 减少步进电机运行过程中的噪音和振动,需要驱动器具有精细的电流控制和补偿机制。
  4. 兼容性与标准化

    • 面对市场上多种多样的步进电机类型,开发具有广泛适用性的驱动器,并实现与其他控制系统和设备的良好兼容,也是技术上的一大难题。
  5. 高频响应与控制精度

    • 随着精密加工、高速流水线等领域的快速发展,对步进电机驱动器的高频响应能力和控制精度提出了更高的要求,这对驱动器的设计和制造工艺提出严峻挑战。

此图片来源于网络

 三、步进电机集成驱动芯片

步进电机集成驱动芯片的发展趋势和技术难点如下:

发展趋势

  1. 高集成度

    • 集成化程度越来越高,不仅包含传统的电流控制、细分控制等电路,还在单个芯片上整合了运动控制器、电源管理模块、保护电路等,减少了外围元器件的数量,简化系统设计,提高可靠性。
  2. 智能化控制

    • 加入更多智能化控制功能,例如自适应电流控制、自整定、故障检测与诊断等,使得驱动芯片能够在不同负载和环境条件下优化电机性能。
  3. 细分技术的深化

    • 微步细分技术不断提升,提供更高的步进分辨率,使得步进电机在低速运行时更为平滑、安静,提升了系统的整体性能和定位精度。
  4. 高速通信接口

    • 支持更高速率的通信协议,如 EtherCAT、CANopen、RS485 和 SPI/I²C 等,实现与主控制器的高速、实时数据传输。
  5. 节能与效率提升

    • 引入更加先进的电源管理和能量回收技术,以降低能耗、提高能源效率,满足环保和绿色制造的需求。
  6. 适配宽电压范围与宽温度范围

    • 开发能在宽电压和宽温度范围内稳定工作的驱动芯片,扩大其应用领域,尤其在恶劣环境下的工业应用。

技术难点

  1. 热管理与散热设计

    • 如何在高集成度下解决散热问题,避免因芯片发热导致的性能下降和寿命缩减。
  2. 低噪声与低振动控制

    • 进一步优化电流波形生成技术,比如stealthChop2™等技术,以减小步进电机运行时的噪音和振动。
  3. 高速响应与高精度控制

    • 提升驱动芯片在高速动态响应时的控制精度和稳定性,尤其是在微步细分模式下,保证电机不失步。
  4. 抗干扰与可靠性

    • 提高驱动芯片在强电磁干扰环境下的抗干扰能力,保证长寿命、高可靠性的运行。

相关产品

  • 国外:
    • 德国TRINAMIC公司的TCM系列,如TCM260和TCM5160步进电机驱动芯片,以其高集成度、精确的微步控制和低噪声等特点在市场上颇具竞争力。
  • 国内:
    • 深圳一些公司生产的步进电机集成驱动器芯片,针对国内市场进行了定制化设计,满足各类应用需求,例如集成度高、细分能力强、具有自主知识产权的步进电机驱动芯片。

随着技术的不断演进,国内外厂商都在致力于研发更具竞争力的步进电机集成驱动芯片,以应对日益严苛的工业自动化、精密仪器、3D打印、医疗设备等领域的应用要求。
