基于ESP32的nimble-host蓝牙协议栈移植分析

ESP32蓝牙协议栈NIMBLE-HOST协议移植分析

目录

ESP32蓝牙协议栈NIMBLE-HOST协议移植分析

一、 nimble 蓝牙协议栈介绍

二 、关于esp32移植的内容分析

2.1 关于/porting 目录移植

2.2 /nimble 目录移植

三、 根据ESP32-NIMBLE-blehr的例子分析程序流程

3.1 main()函数分析

3.2 移植实现的esp_nimble_hci文件进行分析

---

一、 nimble 蓝牙协议栈介绍

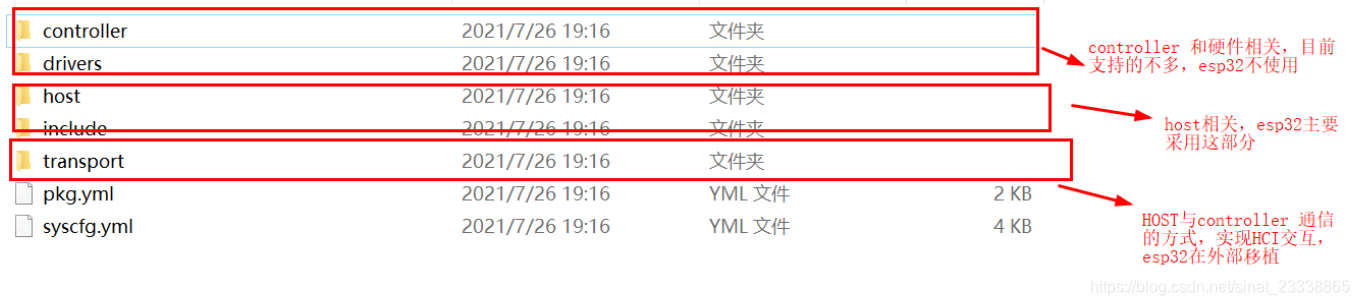

1、 蓝牙协议栈目录

关于nimble目录介绍可以参考链接：nimble协议栈源码目录介绍

二 、关于esp32移植的内容分析

我们最需要关心的是 /nimble 目录和 /porting 目录

2.1 关于/porting 目录移植

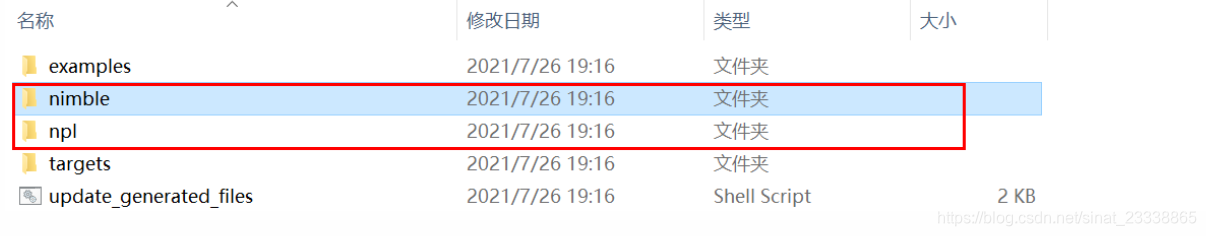

/porting /npl目录，主要是真的移植操作系统相关

其中移植nimble_npl_os.h文件中的rtos主要接口，移植其他操作系统就需要重新实现。
“freertos/queue.h”     //事件队列
“freertos/semphr.h” //信号量 ，互斥信号量
“freertos/task.h”      //任务
“freertos/timers.h”  //软件定时器

部分中断临界区进入退出接口

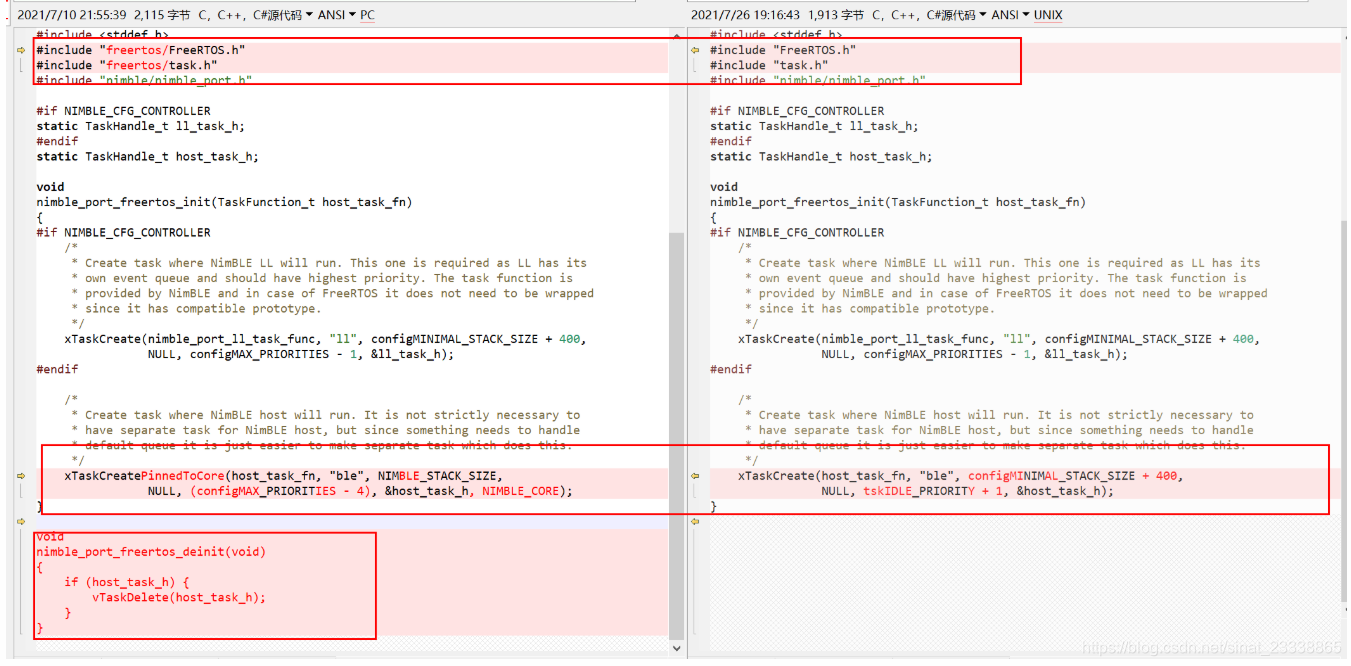

针对 esp32采用freertos所以基本已经算移植好了，主要对部分接口进行适配，以及头文件进行修改优化。这部分改动较小，

例如：

/porting /nimble 这个目录 也是针对平台进行适配，改动较大，这里针对主要系统进行说明。

2.2 /nimble 目录移植

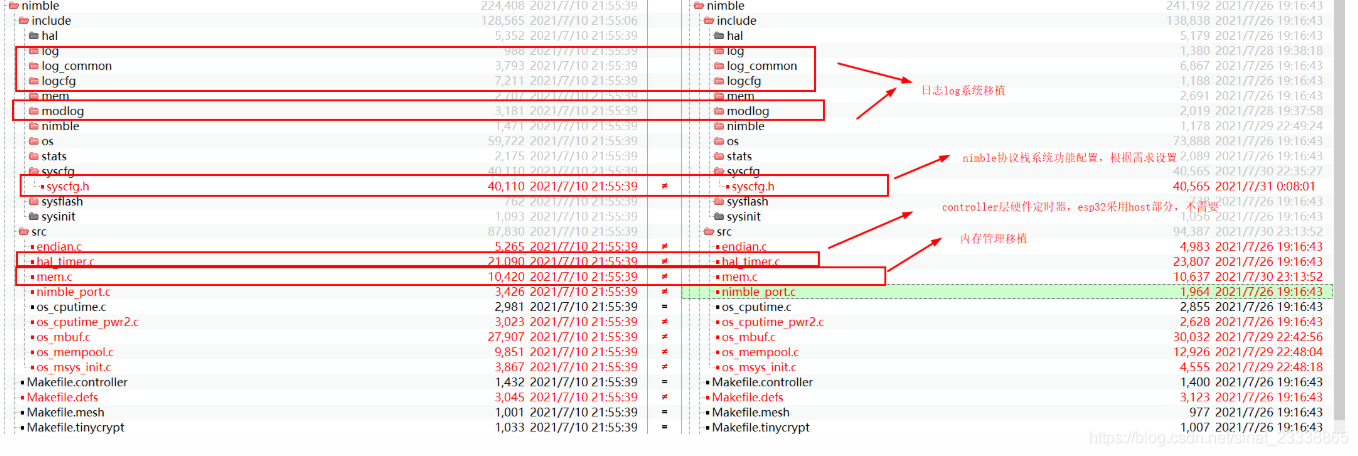

host 部分移植：

 - a) 主要针对，porting之前移植freertos 任务部分，内存管理接口等部分，

- b) mesh 安全算法部分

 -c) esp32 还有一些自定义优化部分

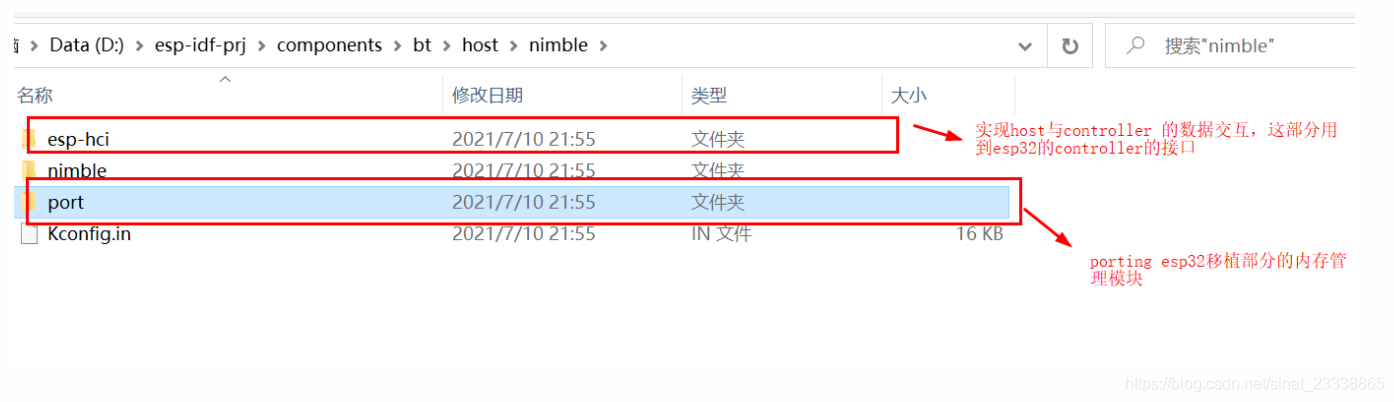

具体ESP32移植目录如下：

三、 根据ESP32-NIMBLE-blehr的例子分析程序流程

3.1 main()函数分析

void blehr_host_task(void *param)
{
    ESP_LOGI(tag, "BLE Host Task Started");
    /* This function will return only when nimble_port_stop() is executed */
    nimble_port_run();

    nimble_port_freertos_deinit();
}


void app_main(void)
{
    int rc;

    esp_err_t ret = nvs_flash_init();
    if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND) {
        ESP_ERROR_CHECK(nvs_flash_erase());
        ret = nvs_flash_init();
    }
    ESP_ERROR_CHECK(ret);

    ESP_ERROR_CHECK(esp_nimble_hci_and_controller_init());  //HCI传输层初始化

    nimble_port_init();  //协议栈HOST初始化
    /* Initialize the NimBLE host configuration */
    ble_hs_cfg.sync_cb = blehr_on_sync;
    ble_hs_cfg.reset_cb = blehr_on_reset;

    /* name, period/time,  auto reload, timer ID, callback */
    blehr_tx_timer = xTimerCreate("blehr_tx_timer", pdMS_TO_TICKS(1000), pdTRUE, (void *)0, blehr_tx_hrate);

    rc = gatt_svr_init(); //系统服务初始化
    assert(rc == 0);

    /* Set the default device name */
    rc = ble_svc_gap_device_name_set(device_name);
    assert(rc == 0);

    /* Start the task */
    nimble_port_freertos_init(blehr_host_task); //启动host任务

}

​       esp_nimble_hci_and_controller_init（）//就是之前esp-hci中移植时实现的。

​       nimble_port_init（） //初始化HOST协议栈相关事情

​       blehr_host_task() ->> nimble_port_run() //运行协议栈HOST程序线程

​       nimble_port_freertos_init（blehr_host_task）//是操作系统移植时实现的

3.2 移植实现的esp_nimble_hci文件进行分析

/*
HOST ----HCI---------CONTROLLER

HOST--->>CONTROLLER  : HCI-CMD  //移植采用esp32的发送接口 esp_vhci_host_send_packet

CONTROLLER--->>> HOST :  HCI-EVENT,HCI-ACL  //移植采用controller回调接口协议栈HCI处理接口
*/

int ble_hci_trans_hs_cmd_tx(uint8_t *cmd)
{
    uint16_t len;
    uint8_t rc = 0;

    assert(cmd != NULL);
    *cmd = BLE_HCI_UART_H4_CMD;
    len = BLE_HCI_CMD_HDR_LEN + cmd[3] + 1;
    if (!esp_vhci_host_check_send_available()) {
        ESP_LOGD(TAG, "Controller not ready to receive packets");
    }

    if (xSemaphoreTake(vhci_send_sem, NIMBLE_VHCI_TIMEOUT_MS / portTICK_PERIOD_MS) == pdTRUE) {
        esp_vhci_host_send_packet(cmd, len);
    } else {
        rc = BLE_HS_ETIMEOUT_HCI;
    }

    ble_hci_trans_buf_free(cmd);
    return rc;
}




esp_err_t esp_nimble_hci_and_controller_init(void)
{
    esp_err_t ret;

    esp_bt_controller_mem_release(ESP_BT_MODE_CLASSIC_BT);

    esp_bt_controller_config_t bt_cfg = BT_CONTROLLER_INIT_CONFIG_DEFAULT();

    if ((ret = esp_bt_controller_init(&bt_cfg)) != ESP_OK) {
        return ret;
    }

    if ((ret = esp_bt_controller_enable(ESP_BT_MODE_BLE)) != ESP_OK) {
        return ret;
    }
    return esp_nimble_hci_init();
}

esp_err_t esp_nimble_hci_init(void)
{
    esp_err_t ret;

    ret = ble_buf_alloc();
    if (ret != ESP_OK) {
        goto err;
    }
    if ((ret = esp_vhci_host_register_callback(&vhci_host_cb)) != ESP_OK) {
        goto err;
    }

    ble_hci_transport_init();

    vhci_send_sem = xSemaphoreCreateBinary();
    if (vhci_send_sem == NULL) {
        ret = ESP_ERR_NO_MEM;
        goto err;
    }

    xSemaphoreGive(vhci_send_sem);

    return ret;
err:
    ble_buf_free();
    return ret;

}
esp_vhci_host_register_callback --->>vhci_host_cb
                     --->>ble_hci_trans_ll_evt_tx  回调HOST接口返回HOST协议处理
                     --->>ble_hci_rx_acl               回调HOST接口返回HOST协议处理
