Constraints --- transition（clock transition、input transition、max transition）

在综合阶段，或者是preCTS之前，在sdc约束中往往会存在set_clock_transition。也常常会听到所谓的ideal clock，本章节比较详细的讨论相关transition相关内容。

1. Input transition

关于input transition取自
由于前面章节介绍可以知道，对于一个cell的delay计算，取决于这个cell的input trans和output load，那么对于直连端口处的cell，比如input 端口处的cell，它的input端是个port，那它的input trans如何定义呢？对于output口处的cell，它的load是个port，那这个port的外部负载是多大呢？应该怎么表示呢？这就涉及到本小节内容：

对于input：
可以通过set_drive/set_drive_cell/set_input_transition的方式对端口处的input slew进行设置
● set_drive ： 表示端口处的驱动能力，默认没有设置的时候，认为端口处的驱动能力无限强，slew为0。
set_drive 1 [all_inputs] 表示所有的输入端口电阻为1，当电阻为0时候表示驱动能力无限强
● set_drive_cell ： 用具体的cell来代替port口的外部逻辑驱动。具体的驱动能力由该cell的真实的lib值决定。
set_driving_cell -lib_cell INV3 -library slow [get_ports INPB]
● set_input_trans ： 直接用trans值来表示驱动能力，在芯片设计中，也常常用这种方法。
set_input_transition 0.85 [get_ports PAD1]
————————————————
因此可以看到，input transition主要用于端口的输入trans，而这个input trans会影响到后面一级cell的delay值，在STA阶段，是可以看到的。

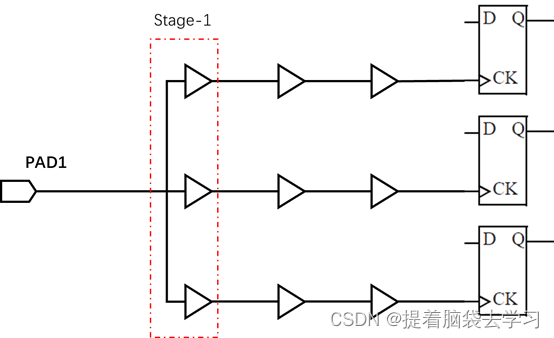

如下图所示，假如我们有如下设定，那么图中第一级的三个buffer的输入均为0.85

create_clock  -name CLK1 –period 10 [get_ports PAD1]
set_input_transition 0.85 [get_ports PAD1]

2. Clock transition

依然参考上面所示图形状，如果我们有如下设定

set_clock_transition –rise –max 1.5 [get_clocks CLK1]
set_clock_transition –rise –min 1.5 [get_clocks CLK1]
set_clock_transition –fall –max 1.5 [get_clocks CLK1]
set_clock_transition –fall –max 1.5 [get_clocks CLK1]

可以看到对CLK1可以分别设置4中类型的transition。那么这个transitioin就会在整个clock network上面传递，上图中不止stage-1中的buffer的input trans是1.5，就连后面reg的CK的input transition也是1.5。
为什么要设置这个clock transition，主要是为了CTS前的timing check。因为在CTS之前，所有的clock 是ideal的，所以相关的clock tree的trans其实都是假的。直接用clock trans显然更加方便一些，因为在CTS之前，其实是不用clock propagate的，这个时候检查会很快，因为所有的clock tree都设定好了transition。
而在CTS之后，每一个cell其实都有了真实的RC值，这个时候需要通过clock propagate的方式，对每一级的transition进行传递和计算。这个时候set_clock_transition会无效。相关命令如下所示。它会导致整个CLK1的network都按照propagated的方式进行delay和trans的计算。
set_propagated_clock [get_clcoks CLK1]

3. Max transition

关于max_transition，从字面意思很容易理解，其实就是最大transition，也就是我们对于design中所有的pin设定的一个最大的值，如果超过了这个值，那么可能得到的delay就不准确了。一般情况下，lib里都会有一个default的max_transition，描述默认的最大trans值。而针对每一个pin也会有专门的max trans值的描述。Max_transition的设定，对于lib来说，主要是因为我们的二维查找表的trans有一个最大最小值，如果超过了这个范围，通过外插法去获取delay值将会不准确。
default_max_transition : 1.33333

Pin （I1）{
Direction : “input”;
Releated_group_pin : VCCK;
Releated_power_pin ：VDDK
Max_transition : 1.3333；
…
}
Pin （CK）{
Clock : “true” ;
Direction : “input”;
Releated_group_pin : VCCK;
Releated_power_pin ：VDDK
Max_transition : 0.6222；
…
}
在STA中如果没有特殊的max_transition设定，那么会自动拿lib中的trans进行check，而如果有特殊的需求，可以专门进行设定：

set_max_transition 1.2 [current_design]
set_max_transition 0.5 [all_clocks ] –clock_path
