说明：
电路中的时序主要分为同步和异步两类，同步时序的检查主要有setup 和hold （建立和保持）timing check。本节介绍setup、hold的概念以及在timing 报告中涉及到的相关参数的概念

1. setup、hold time check介绍

setup time：在时钟有效沿之前，数据到达寄存器D端的稳定时间
hold time：在时钟有效沿之后，已经在D端的数据的稳定时间

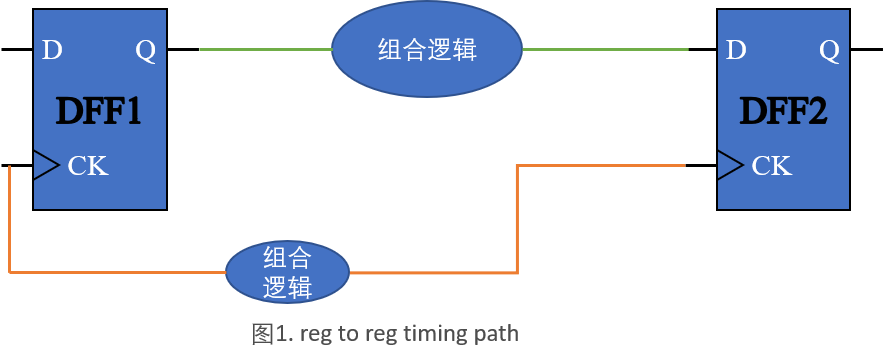

在STA中，timing check被分为四大类：input2reg，reg2output，input2output，reg2reg。其中reg2reg比重较多，且所有的四类都是基于reg2reg的分析形式进行的check。如下图1所示的reg2reg timing path。图2为两个寄存的clk 周期波形图。

Alt
Alt

那么图1 中的DFF2的setup check含义就是，图2中第一个时钟沿，DFF1发送数据，而在第二个时钟沿来临之前，数据已经到达了DFF2的D端口处。而对应setup check需要满足公式如下，只有当timing 报告中满足这个公式的时候，setup check 才是满足的：
Alt

同理图1中DFF2的hold check含义就是，图2中第2个时钟沿接收到数据之后，在把DFF2的D端口数据送往Q端口的时候，要保证D口的数据不会改变（不会被第三个时钟沿时刻DFF1的新数据刷新）。对应的hold check 需要满足公式如下:
Alt

2. setup、hold time check来源

前面已经讲解了setup 和hold timing check在STA中的概念以及在check过程中的计算方法，这一节讲解，为什么要有setup和hold timing check，setup time、hold time 的原理。
DFF虽然是一个std celll，但是它并不是门级的最小单元，也不是晶体管级的最小单元。如下图3所示，为上升沿触发DFF的晶体管级逻辑示意图，由6个反相器和4个CMOS门组成。
在这里插入图片描述

图中主要分为两部分，红色线连接的部分为master latch，绿色线连接的为slave latch。当时钟上升沿来之前，clk为低电平，C1打开，C2关闭，C3关闭，C4打开。数据由D端口经过I1，C1，I2，I3，传递到C2和C3处。当时钟上升沿来了，clk 由低电平转为高电平，C1关闭，C2打开，C3打开，C4关闭，数据由C3经过I4，I6，I5传递给Q和C4，master latch通过I2、I3、C2保存数据。当时钟下降沿来了，clk由高电平转为低电平，C1打开，C2关闭，C3关闭，C4打开，新的数据由D端口经过I1，C1，I2，I3，传递到C2和C3处，slave latch通过I4、I5、C4保存数据。由此可以得知数据由D端口传到Q端口，需要经过两个步骤的，第一步数据传入master latch锁存，第二步数据由master latch传入slave latch锁存并输出给Q。所以，数据D和clk相比较来的快慢，可能会导致数据出现采错情况，从而导致D到Q的数据传输错误，因此需要setup time和hold time来进行修正，保证每一拍的数据都能及时到达以及送出。

由图分析可知，数据由C3送给Q的值，取决于时钟上升沿来之前D端口传给C2和C3的值，如果上升沿来了，结果数据还没有正常送到C2，那么可能导致C2处的数据不是期望的数据，导致送给Q的数据是错误的，这个就是所谓的setup timing。而这个setup timing 由I1、C1、I2、I3决定。对应的公式为：
Alt
另由图分析可知，假如数据0由D送入master latch的时候，会由新的数据1从其他的DFF的slave latch送到该DFF的D端口，那么如果这个D端口刷新的太快，就不能保证D送入master latch的数据为数据0。由此如果想传入的数据不被恶意刷新，就需要保证在C1关闭之前，数据不能到达C1的端口，因此得到hold time的公式：
在这里插入图片描述
而第一节中的DFF的ck到q的时间，可以表示：

有趣的探讨点:

该章节中的Tsetup、Thold、Tck-q三个值，对应了DFF中的三个特殊的delay。DFF作为std cell，在lib中会对这三个值进行描述，而在timing check的时候，会直接取用这三个对应的值进行计算。Tsetup、Thold在timing 报告中对应library setup time和library hold time的delay值。而ck-q的值对应timing报告中DFF的delay值。
由该章节公式可以看出，Tsetup、Tck-q基本可以确认为正值，因为是几个delay的加和（排除si的影响）。但是Thold 确是两个delay的减法，所以，可能在lib中存在Thold为负值的情况，这对应于TC1由开启到关闭的时间要小于I1的传输时间。

3.Timing Check – hold/setup timing哪个更重要？

setup:

由Timing Check – hold/setup check原理介绍中介绍可以知道，setup timing 的检查公式是和Tperiod，也就是clock的周期有关系，那也就是时钟频率，那也就是芯片的performance。从这一方面来考虑，setup对芯片的性能影响非常大。

hold：

由Timing Check – hold/setup check原理介绍可以知道，hold timing 的检查公式，只是和cell delay以及lib hold time有关，和时钟频率没有任何关系。从公式上来看，即不会影响到芯片的性能。但是，如果在STA signoff阶段，hold timing 不满足导致的回片测试出现问题，那么是无法debug出来的，这个是不可逆的。而如果是setup没有满足需求就进行了TO，那么回片之后，还可以通过降频的方式进行测试。

总之

因此，setup的好坏将会影响芯片的性能，hold的好坏对于TO回片测试也会有很大的影响。如果考虑到芯片最终的性能，那setup更重要一些，但是如果考虑量产过程中的测试阶段，那hold同等重要，甚至重要性要高于setup。这就是在STA阶段经常会出现的情况：hold 一定要clean，setup剩余非常少，难修的时候可以waive。
