[Linux C/C++]系统CPU、内存、网络资源占用率监控

任务目标

在基于Linux系统的主机上，对主机运行状态进行监控，衡量终端负载情况。相当于简单的系统资源管理器功能。该设计目标是实现对：
（1）CPU占用率
（2）系统运行时长
（3）内存占用率
（4）网络接口属性
（5）网卡速率信息
的监控。

CPU占用率

我们通过读取/proc/stat文件获取当前系统的CPU占用率。

/proc文件系统

proc是一个只存在内存当中的伪文件系统。它以文件系统的方式为内核与进程提供通信的接口。用户和应用程序可以通过/proc得到动态的从系统内核读出的系统的信息，并可以改变内核的某些参数。

/proc/stat

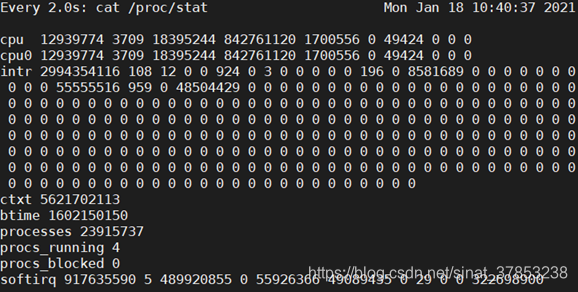

/proc/stat 包含了系统启动以来的许多关于kernel和系统的统计信息, 其中包括CPU运行情况、中断统计、启动时间、上下文切换次数、运行中的进程等等信息。其实，/proc/stat反映的就是CPU总的占用时间，如下图所示。
[CPU指标]：user，nice, system, idle, iowait, irq, softirq
第一行内容表示总的CPU信息，如果主机有多核，会有多个CPU0~n;

CPU利用率的计算

CPU利用率分为用户态，系统态和空闲态，分别表示CPU处于用户态执行的时间，系统内核执行的时间，和空闲系统进程执行的时间。平时所说的CPU利用率是指：CPU执行非系统空闲进程的时间 / CPU总的执行时间。
1.定义CPU信息结构体，用于存储各模式下的CPU使用时间。

typedef struct _CPU_PACKED
{
  char name[16];
  unsigned int user;   //用户模式
  unsigned int nice;   //低优先级的用户模式
  unsigned int system; //内核模式
  unsigned int idle;   //空闲处理器时间
} CPU_OCCUPY;

2.打开/proc/stat文件，利用sscanf函数读取需要的数据。

  fd = fopen("/proc/stat", "r");
  if (fd == NULL) {
      perror("open /proc/stat failed\n");
      exit(0);
  }
  fgets(buff, sizeof(buff), fd);
  sscanf(buff, "%s %u %u %u %u", cpu->name, &cpu->user, &cpu->nice, &cpu->system, &cpu->idle);
  fclose(fd);

计算方法：

1. t1： 第一次采集(用户+优先级+系统+空闲)的时间
2. 过一段时间，ex:sleep(1);
3. t2：第二次(用户+优先级+系统+空闲)的时间
4. user ：用户模式第一次和第二次的时间之差
5. system：系统第一次和第二次的时间之差


内存、运行时长

Linux中,sysinfo是用来获取系统相关信息的结构体。
具体定义如下：

通过sysinfo函数获取上述结构体信息。

    int ret = 0;
    ret = sysinfo(&info);
    if (ret != 0) {
        perror("get sys_info failed\n");
        exit(0);
    }

定义主机状态信息结构体（如下），以保存主机的时长、使用率信息。

/*主机的状态信息结构体*/
typedef struct _HOST_STATE{
    int hour;
    int minute;
    double cpu_used;
    double mem_used ;
}HOST_STATE;

系统运行时间

通过uptime参数获取

内存利用率

通过totalram、freeram参数获取

网络接口属性

ifreq、ifconf结构体

ifreq结构定义在/usr/include/net/if.h，用来配置ip地址，激活接口，配置MTU等接口信息的。其中包含了一个接口的名字和具体内容——（是个共用体，有可能是IP地址，广播地址，子网掩码，MAC号，MTU或其他内容）。
ifreq包含在ifconf结构中。而ifconf结构通常是用来保存所有接口的信息的。

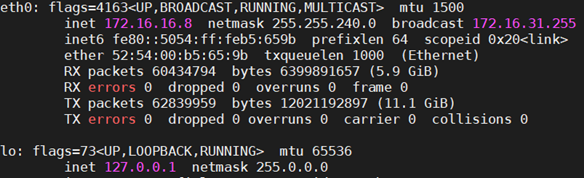

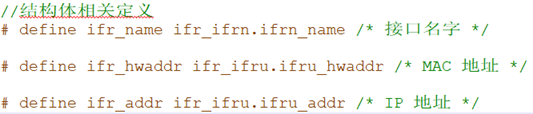

网卡接口名称、MAC地址、IP地址就保存于以下字段中。通过ifconf结构体我们可以获取到本机当前所有活动网卡的相关属性。

/proc/net/dev

/proc/net/dev文件就是提供给用户读取或更改网络适配器及统计信息的途径

1. interface:接口的名字
2. Receive:表示收包
3. Transmit:表示收包
4. bytes:表示收发的字节数

为了存储网卡相关信息，定义如下结构体。
同时采用链表结构动态存储网卡统计信息，以实现获取本机上的所有网卡设备。

/*网卡设备信息结构体*/
typedef struct _NET_INTERFACE
{
  char name[16];  /*网络接口名称*/
  char ip[16];    /*网口IP*/
  double d_speed; /*下行速度*/
  double u_speed; /*上行速度*/
  char mac[13];   /*网口MAC地址*/
  /*上下行速度级别 bit 7~0
  *bit[0]=d_speed
  *bit[1]=u_speed
  *1:MB/s 0:KB/s
  */
  unsigned char speed_level;   /**/
  struct _NET_INTERFACE *next; /*链表指针*/
} NET_INTERFACE;

网速计算

定义RTX_BYTES结构体用于存储网卡特定时刻的收发包情况。

/*收发数据包结构体*/
typedef struct _RTX_BYTES
{
  long int tx_bytes;
  long int rx_bytes;
  struct timeval rtx_time;
} RTX_BYTES;

通过打开/proc/net/dev文件，按行读取可获得各网卡当前时刻总的收发包信息。程序示例如下。

    open_netconf(&net_dev_file);
    //获取时间
    gettimeofday(&rtx->rtx_time, NULL);
    //从第三行开始读取网络接口数据
    while ((read = getline(&line, &bytes_read, net_dev_file)) != -1) {
        if ((++i) <= 2)
            continue;
        if (strstr(line, name) != NULL) {
            memset(str1, 0x0, 32);
            memset(str2, 0x0, 32);
            sscanf(line, "%*s%s%*s%*s%*s%*s%*s%*s%*s%s", str1, str2);
            rtx->tx_bytes = atol(str2);
            rtx->rx_bytes = atol(str1);
#if DEBUG
            printf("name:%8s\t tx:%10ld\trx:%10ld\n", name, rtx->tx_bytes, rtx->rx_bytes);
#endif
        }
    }
    fclose(net_dev_file);

网速的计算同CPU利用率计算一样，都需要通过两次采集，统计特定时间间隔内的信息来计算。
计算方法：

1. t1： 当前时刻收发包字节数bytes1
2. 过一段时间，ex:sleep(1);
3. t2：当前时间收发包字节数bytes2

   程序示例：首先回去两次采集的间隔时长，再通过收发包字节数计算上下行网速。

 long int time_lapse;

    time_lapse = (rtx1->rtx_time.tv_sec * 1000 + rtx1->rtx_time.tv_usec / 1000) - (rtx0->rtx_time.tv_sec * 1000 + rtx0->rtx_time.tv_usec / 1000);

    *d_speed = (rtx1->rx_bytes - rtx0->rx_bytes) * 1.0 / (1024 * time_lapse * 1.0 / 1000);
    *u_speed = (rtx1->tx_bytes - rtx0->tx_bytes) * 1.0 / (1024 * time_lapse * 1.0 / 1000);

程序流程

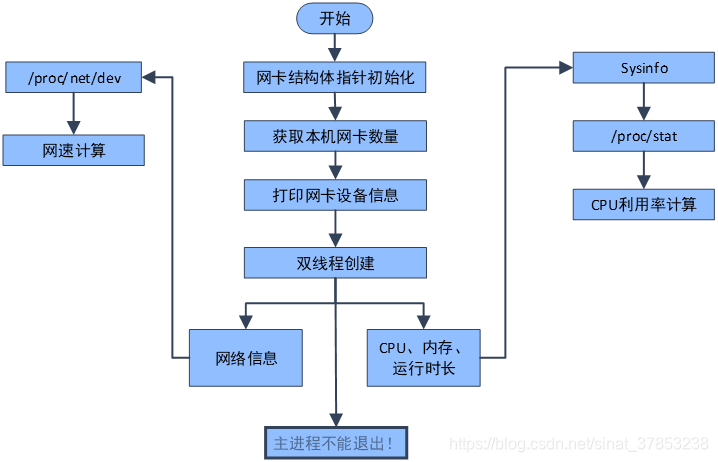

项目中共设计两个线程分别采集网速信息、CPU&内存&运行时长信息。整体流程如下。

main函数展示：

    int nums = 0;
    //网卡结构体指针初始化
    p_interface = (NET_INTERFACE *)malloc(sizeof(NET_INTERFACE));
    //获取本机网卡数量
    get_interface_info(&p_interface, &nums);
    printf("net_interface nums: %d\n", nums);

    show_netinterfaces(p_interface, 0);
    //创建两个线程
    pthread_t thread_net_id, thread_core_id;
    //线程1：网络信息监控线程
    pthread_create(&thread_net_id, NULL, (void *)thread_net, NULL);
    //线程2：CPU、内存信息监控
    pthread_create(&thread_core_id, NULL, (void *)thread_core, NULL);

结果展示

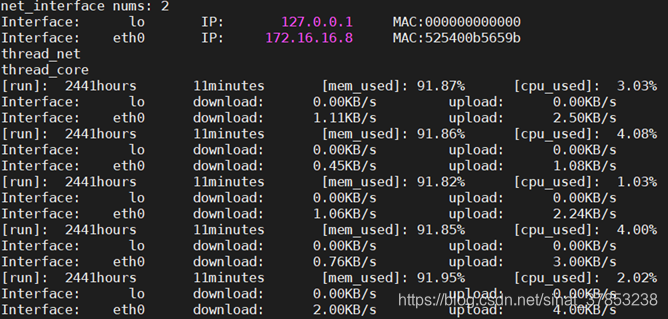

终端可持续实时输出CPU、内存、运行时间，网卡IP、MAC、上下行速率信息。
再与本机的监控软件信息对比，证明输出结果可信。

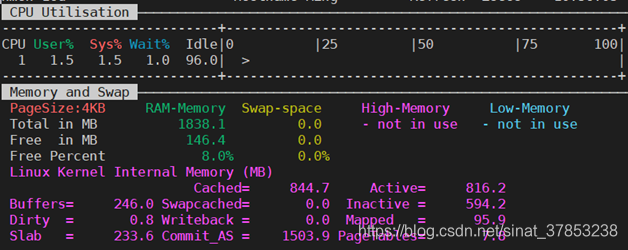

监控软件显示的CPU、内存使用信息：

输出本机网卡信息：

完整的项目地址

github

https://github.com/ctguLMY/linux_terminal_monitor

gitee

https://gitee.com/mying666/linux_terminal_monitor
