【PCIE Function level Reset (FLR)优点，为什么用FLR】

已于 2025-01-02 13:52:19 修改
阅读量1.3k 收藏 6
点赞数
分类专栏： 数字芯片验证 PCIe 文章标签： 其他
于 2022-05-26 19:23:30 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/sinat_38294441/article/details/124990791
版权
FLR在多功能场景下有显著优势，尤其适用于解决单个功能故障且无法恢复的情况。通过FLR可以隔离并清理有问题的功能，同时保证其他功能正常运行。此外，FLR还适用于系统重构时仅需重建特定功能的软件栈而不影响共享资源的场景。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

Multi-Function 场景

FLR主要有优势的场景是在Multi-Function下：

  1. 某个Function出现问题并且是不可恢复的，这时可以使用FLR清理掉出问题的Function，而其它Function正常工作（FLR也支持在SRIOV下清理掉Virtual Function，只有一个Physical Function的SRIOV场景不是Multi-Function）。
  2. 有将一个系统的function移除或者合并到另外一个系统的场景，这时用FLR可以将被移除的Function 清理掉。
  3. 当系统中某一个Function的软件需要重建软件栈时，只reset某个Function可以避免共享资源被清理进而影响到其它Function。

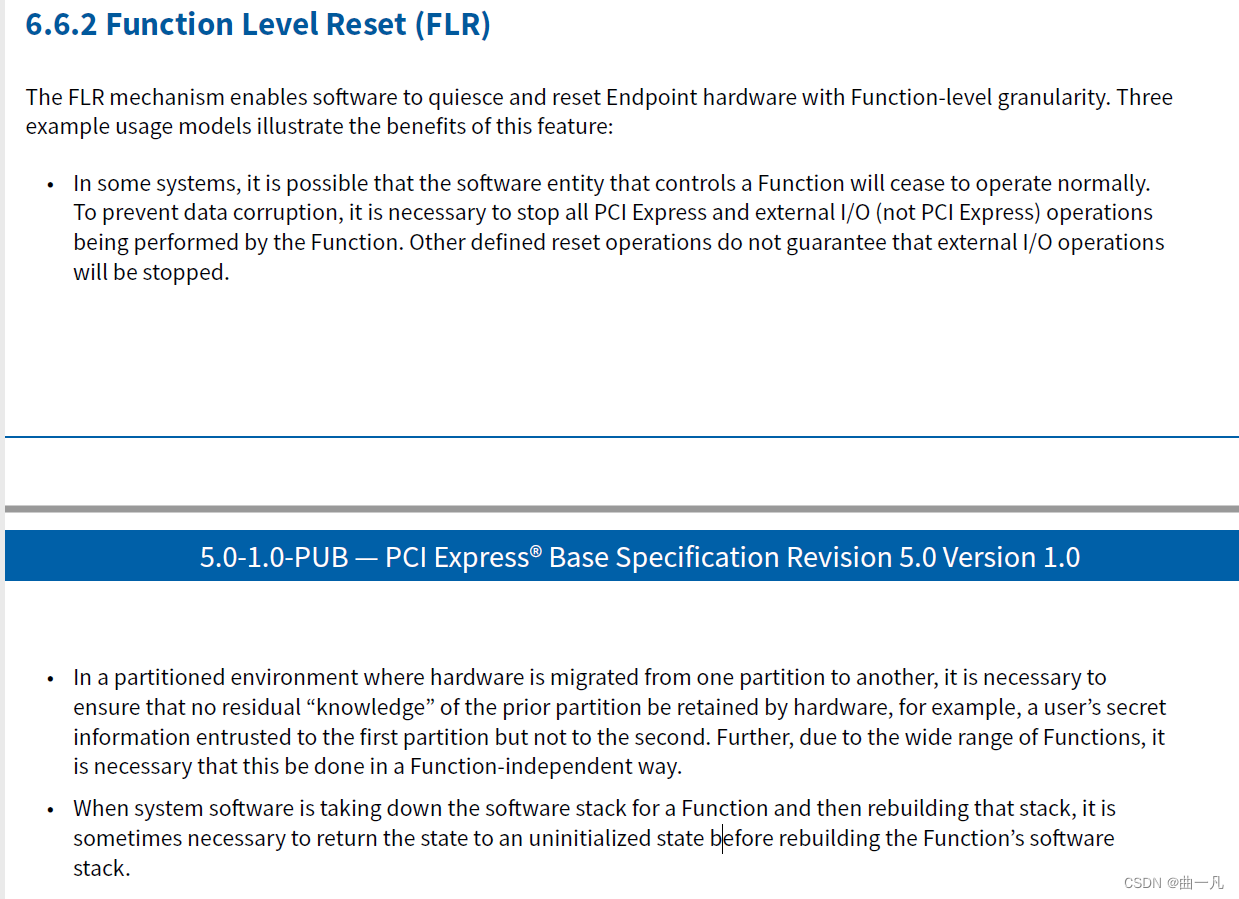

    PCIE SPEC
    总结下来就是由于某些原因而需要清理某个Function，而不是所有Function或者系统而引入FLR。
