【PCIe Detect State】

Dectect 简介

PCIe Detect是LTSSM状态的起始状态，在该状态transmitter会去探测link的对端是否存在receiver。

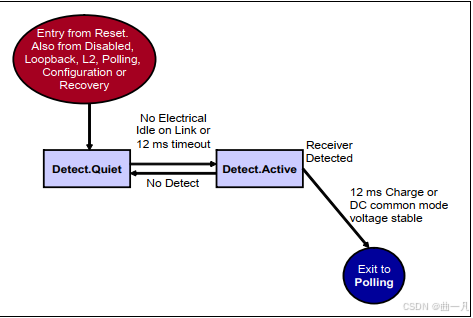

Detect State Machine介绍

Detect substate 介绍

• Dectect.Quiet
  Dectect.Quiet 是LTSSM的初始状态，在这个状态下transmitter处于Electrical Idle，并且data rate 一定是2.5GT/s。
• Dectect.Active
  LTSSM在Dectect.Active开始测试对端receiver是否存在，该探测过程是由MAC发起，PHY从DC common mode 电压开始改变电压，然后测试充电时间。因为对端存在与否负载电阻不同，因此充电时间不同，如果充电时间比较短，那么则认为没有receiver，否则存在receiver。

Dectect substate跳转条件

• Dectect.Quiet到Dectect.Active
  1. 每12ms LTSSM会从Detect.Quiet 跳转到Dectec.Active去测试对端是否存在，如果对端一直不存在这个过程也会一直进行。
  2. 如果链路上的Electrical Idle状态被破坏了，那么transmitter中的LTSSM会跳到Detect.Active状态。
     这种Electrical Idle状态可能发生在金手指连接不稳定的场景下，在这种场景下transmitter会尝试进入Detect.Active状态来修复连接不稳定的信道或者降lane，来解决这种问题。
• Detect.Active到Detect.Quiet
  当对端不存在receiver时，LTSSM会从Detect.Quiet跳到Detect.Quiet。

测试对端是否存在过程中MAC和PHY交互

PCIe MAC和PHY之间通过标准PIPE接口PIPE学习记录进行交互，从上述描述可以看出测试对端是否存在的过程主要的逻辑是PHY完成的。但是在Simulation过程中有VIP PIPE<-> DUT PIPE 拓扑，因此对MAC和PHY在Detect状态下的交互进行介绍可以更好的对这种拓扑进行理解。

• 与Detect状态相关的PIPE信号
  1. PowerDown[1:0]
  2. TxDetectRx/Loopback
  3. TxElecIdle
  4. RxElecIdle

详细介绍见PIPE Spec

Detect.Quiet 状态下PIPE信号行为介绍

1. 12ms timeout引起的状态机跳转到Detect.Active
   所有相关信号都会保持不动。
2. No Electrical Idle on Link引起的状态机跳转到Detect.Active
   PHY会将RxElecIdle拉低给MAC，以表示lane上已经不是Electrical Idle了。

Dectect.Active 状态下PIPE信号行为介绍

MAC拉高TxDetectRx来发起测试过程，然后PHY(在VIP PIPE <-> DUT PIPE拓扑下，PHY通常是PHY model)，通过PhyStatus和RxStatus来告知MAC对端是否存在，详细时序图如下。
