引入

在画画的时候，你可能会遇到画曲线的情况。比如你想画一个肥宅的大肚子轮廓，此时你随手一画，发现不好看，感觉太鼓了，于是你只能重新画，再画一遍，发现太小了，于是只能再重新画，如此反复许多次之后，你终于画对了。

作为一个天才小画家，你心里想，如果有一个小滑块，可以在保证曲线平滑的情况下，通过拉动滑块实现曲线形状的调节，那不就不用来回画了吗！

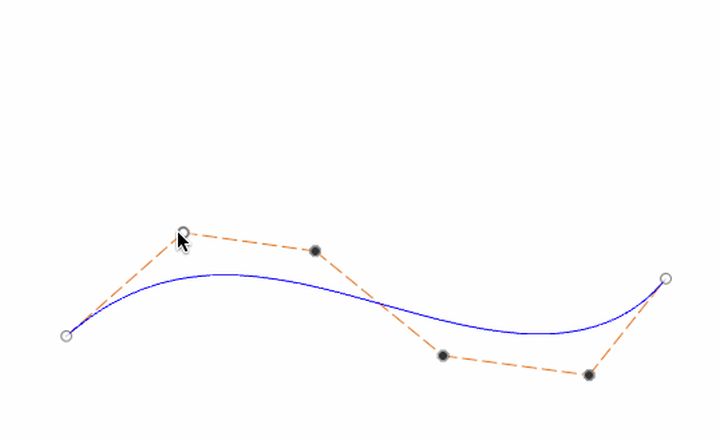

嘿，您别说，还真有，这个东西就叫做贝塞尔曲线（Bézier curve），有了这个，你便可以像这样调节曲线：

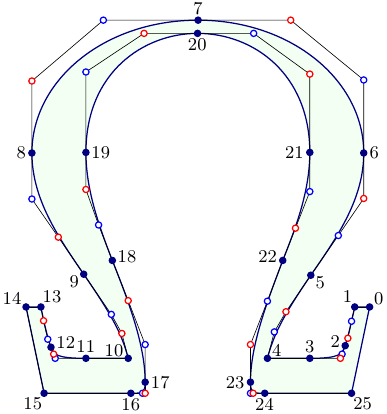

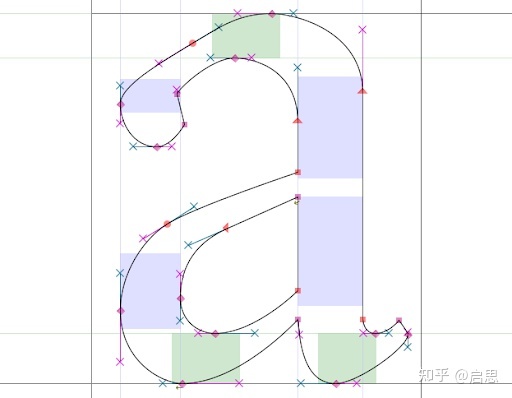

是不是很熟悉？没错！贝塞尔曲线广泛应用于各种绘图相关的软件中，甚至计算机中的字体设计就全靠贝塞尔曲线来控制。

接下来，我们详细讲一讲贝塞尔曲线的原理。

一个简单的例子

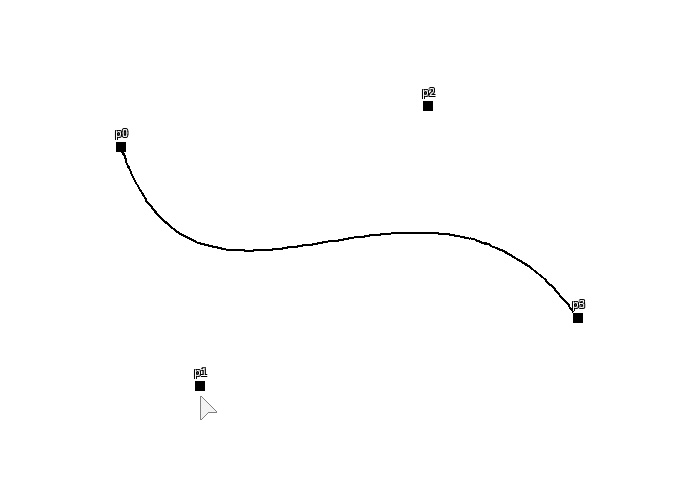

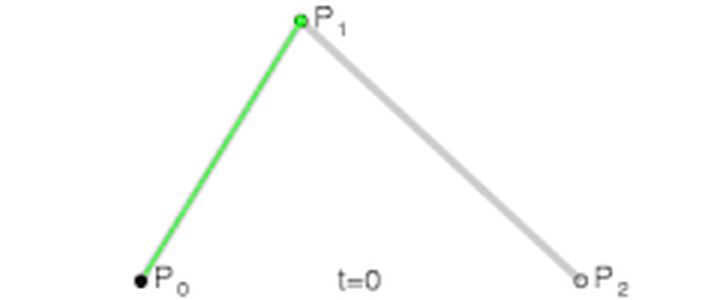

讲之前，我们先看一张图：

这里的 P0、P1、P2 分别称之为控制点，贝塞尔曲线的产生完全与这三个点位置相关。

这也就意味着，我们可以通过调节控制点的位置，进而调整整个曲线。

贝塞尔曲线是一个对强迫症极其友好的曲线，看这个动图就让人很舒适，而它的构造方法也一样让人很舒适。

最开始，对于绿色线段的两头 Q0 和 Q1，将其分别放在 P0 和 P1 的位置，此时让它们运动，要求：Q0 往 P1 方向，Q1 往 P2 方向，分别匀速运动，并且同时到达线段的另一头。

转化成数学公式，即为

在绿色线段上再取一个点 B ，如果 B 在绿色线段上的运动也满足上述的规律，那岂不是很爽！所以不妨再规定：

令上述等式等于 t，t 肯定是 [0,1] 的，其意义是点在它所处线段的位置。那么随着 t 的增大，Q0、Q1、B 的位置也就随之确定了！最终 B 的轨迹，便构成了贝塞尔曲线。

递归性质

仔细观察一下上述的构造过程，我们可以观察到：

首先，有三个控制点；

三个控制点形成两个线段，每个线段上有一个点在运动，于是得到两个点；

两个点形成一个线段，这个线段上有一个点在运动，于是得到一个点；

最后一个点的运动轨迹便构成了贝塞尔曲线！

我们发现，实际上是每轮都是 n 个点，形成 n-1 条线段，每个线段上有一个点在运动，那么就只关注这 n-1 个点，循环往复。最终只剩一个点时，它的轨迹便是结果。

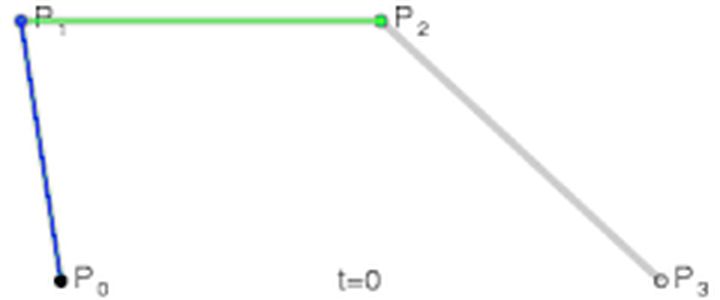

那么，似乎最开始的控制点，也不一定是三个？如果是四个、五个，甚至更多呢？

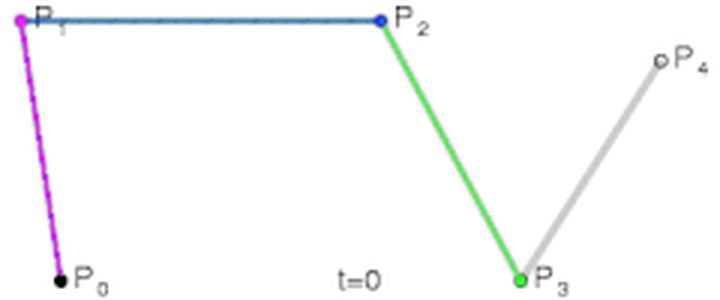

当然有——

如此一来，你会发现贝塞尔曲线内的递归结构。实际上，上述介绍的分别是三阶、四阶、五阶的贝塞尔曲线，贝塞尔曲线可以由阶数递归定义。

公式

到了最讨厌的公式环节。

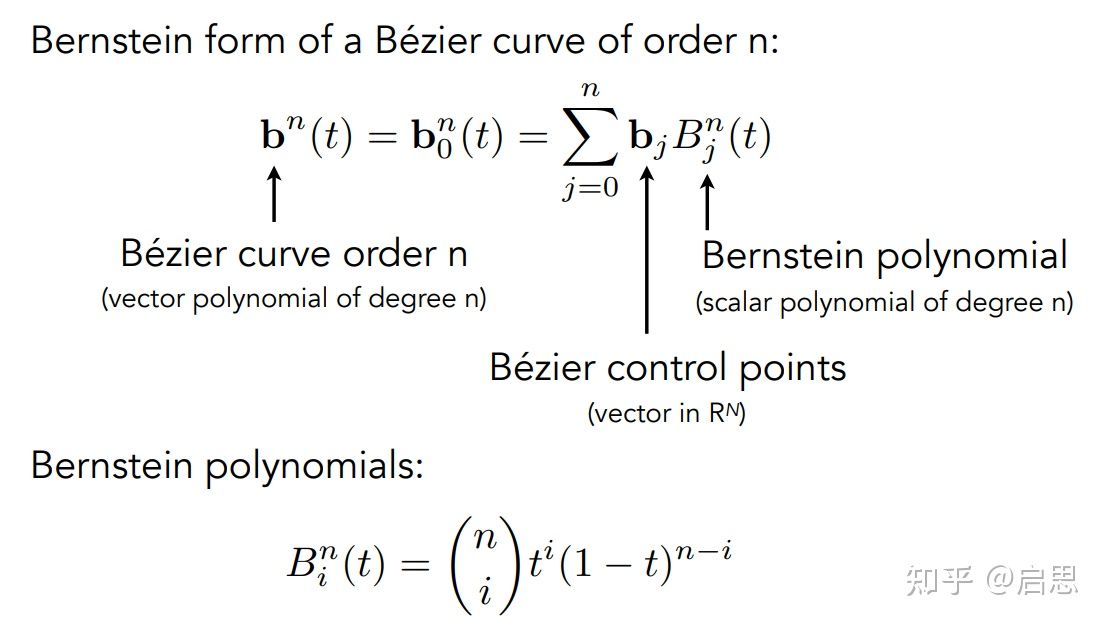

点在线段上，可以用来表示。如果你把整个递归的每一步都按这个展开，那么最终可以得到如下公式：

分段贝塞尔曲线

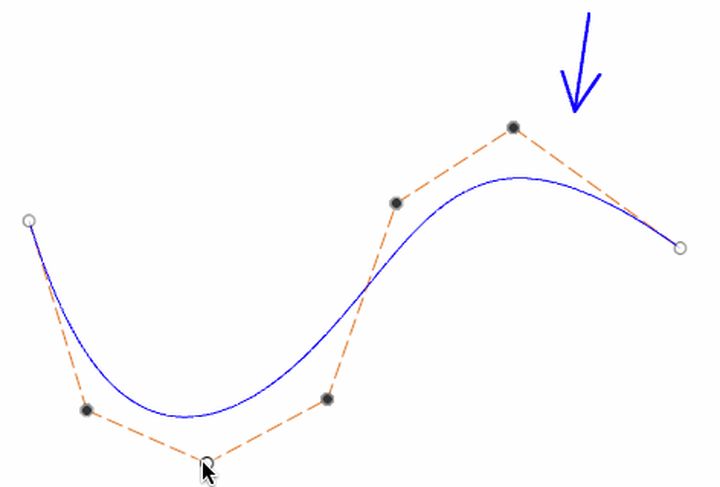

虽然贝塞尔曲线的阶数可以很高，但是如果曲线的阶数过高，调整控制点对曲线的影响就比较小，调整起来相当麻烦。

于是，我们常常使用分段的贝塞尔曲线，保证每一小段不会太复杂。这样每次只用调小段，还可以做到只调局部不影响大局，那就相当舒服了。

分段带来的唯一问题是，曲线在段与段的交界处，如何保证平滑？

所谓平滑，其实就是一阶导数连续，也就是左右导数的极限相同。

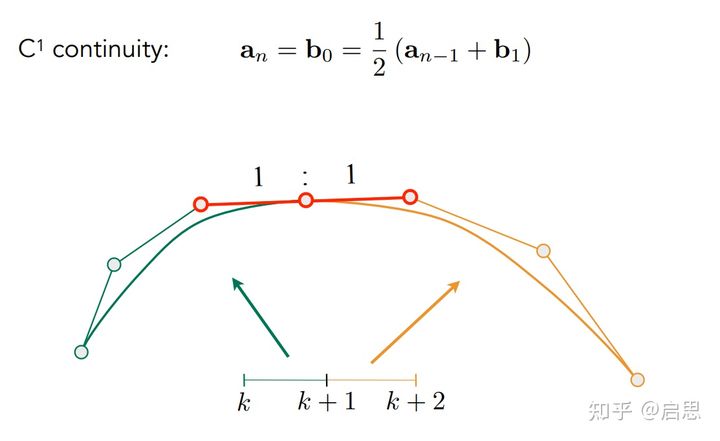

对两侧的贝塞尔曲线求导，分别代入 t=0 和 t=1 （即贝塞尔曲线的开始和结束时间），让二者相等。此时能发现，当两侧控制点与分段交接点共线且形成的线段长度相等时，满足曲线平滑性质。

再分享一个网站，可以在线玩贝塞尔曲线：链接

实验

内容：

完成贝塞尔曲线的递归定义函数。
对曲线进行反走样（Anti-Aliasing, AA）。

解析

简单的不得了，直接带入点在线段上的公式即可。

cv::Point2f recursive_bezier(const std::vector<cv::Point2f> &control_points, float t)
{
    // TODO: Implement de Casteljau's algorithm

    if(control_points.size() == 1) return control_points[0];

    std::vector<cv::Point2f> a;
    for(int i = 0;i+1 < control_points.size();i ++) {
        auto p = control_points[i] + t * (control_points[i+1] - control_points[i]);
        a.push_back(p);
    }

    return recursive_bezier(a, t);
}

对于 AA ，只需要在曲线附近做点插值就行，满足离曲线越近的像素的像素值越高，越远的越低，即可。这里随便写了点：

For 2*2 grids, for each .

void bezier(const std::vector<cv::Point2f> &control_points, cv::Mat &window)
{
    // TODO: Iterate through all t = 0 to t = 1 with small steps, and call de Casteljau's
    // recursive Bezier algorithm.

    double delta = 0.001;
    for(double t = 0;t <= 1;t += delta) {
        auto point = recursive_bezier(control_points, t);
        int w = 1;
        for(int i = -w+1;i <= w;i ++) {
            for(int j = -w+1;j <= w;j ++) {
                int x = point.x + i, y = point.y + j;

                double dist = sqrt(pow(point.x-x,2) + pow(point.y-y,2));
                window.at<cv::Vec3b>(y, x)[1] = std::min(window.at<cv::Vec3b>(y, x)[1] + 255 * std::max(2-exp(dist),0.0), 255.0);

                // auto k = abs(((int)(point.x+1-i))-point.x) * abs(((int)(point.y+1-j))-point.y);
                // window.at<cv::Vec3b>(y, x)[1] = std::min(window.at<cv::Vec3b>(y, x)[1] + 255 * k, 255.0f);
            }
        }
    }

}

注：图源网络、games101课件

本文首发于知乎专栏图形图像与机器学习，以后会常更新，欢迎大家的关注与催更。
