香蕉派 BPI-PicoW-S3开发板采用乐鑫ESP32-S3设计，兼容树莓派 Pico. 支持ardduino和microPython开发环境





香蕉派 BPI-PicoW-S3是为物联网开发和创客DIY设计的一款开源硬件开发板。采用乐鑫ESP32-S3芯片设计，支持2.4 GHz Wi-Fi和蓝牙®LE双模无线通信，外设兼容低功耗硬件设计，深休眠模式下功耗仅10uA。在编程方面，BPI-PicoW-S3支持ESP-IDF、Arduino、micropython等方法。

尺寸与树莓派pico大小完全相同，大多数GPIO定义与树莓派pico兼容

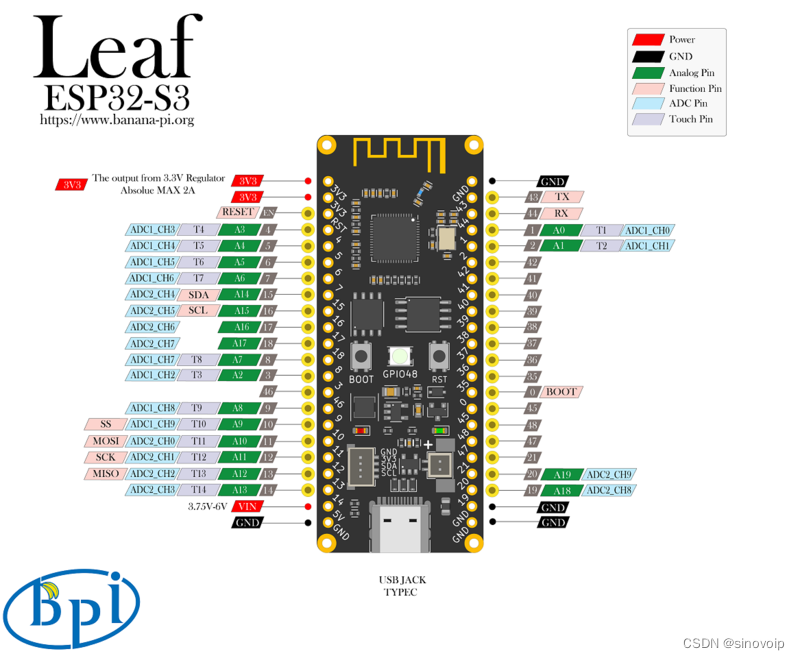

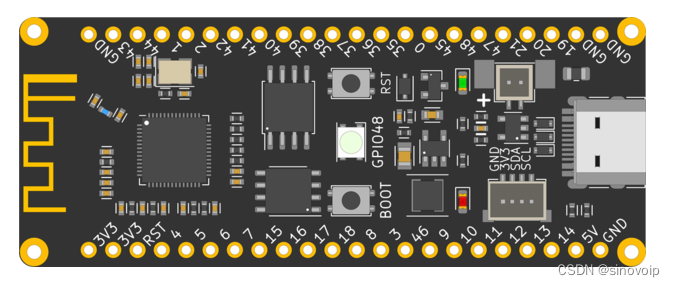

硬件接口示意图:



硬件规格:



SoC主控芯片	ESP32-S3，Xtensa® 32 位 LX7 双核处理器
主频	240MHz MAX
工作温度	-40℃~+85℃
片上 ROM	384 KB
片上 SRAM	320 KB
板载 FLASH ROM	2MB
片上外设PSRAM	8MB
WIFI	IEEE 802.11 b/g/n ，2.4Ghz频带，150Mbps
蓝牙	Bluetooth 5 ，Bluetooth mesh
GPIO	BPI-PicoW-S3已引出27个可用GPIO
ADC	2 × 12 位 SAR ADC，支持 18 个模拟通道输入
TOUCH 电容式触摸传感器	14
SPI	4
I2C	2，支持主机或从机模式
I2S	2，串行立体声数据的输入输出
LCD	1，支持 8 位 ~16 位并行 RGB、I8080、MOTO6800 接口
CAMERA	1，支持 8 位 ~16 位 DVP 图像传感器接口
UART	3 ，支持异步通信（RS232 和RS485）和 IrDA
PWM	8 路独立通道，14位精度
MCPWM	2
USB	1 × 全速USB 2.0 OTG，MicroUSB母口
USB Serial/JTAG 控制器	1，USB 全速标准，CDC-ACM ，JTAG
温度传感器	1，测量范围为–20 °C 到 110 °C，用于监测芯片内部温度
SD/MMC	1 × SDIO主机接口，具有2个卡槽，支持SD卡3.0和3.01，SDIO 3.0，CE-ATA 1.1，MMC 4.41，eMMC 4.5和4.51
TWAI® 控制器	1 ，兼容 ISO11898-1（CAN 规范 2.0）
通用 DMA 控制器	5 个接收通道和 5 个发送通道
RMT	4 通道发射，4通道接收，共享 384 x 32-bit 的 RAM
脉冲计数器	4个脉冲计数控制器（单元），每个单元有2个独立的通道
定时器	4 × 54 位通用定时器，16 位时钟预分频器，1 × 52 位系统定时器，3 × 看门狗定时器
外部晶振	40Mhz
RTC 和低功耗管理	电源管理单元 (PMU)+ 超低功耗协处理器 (ULP)
低功耗电流	10uA
工作电压	3.3V
输入电压	3.3V~5.5V
最大放电电流	2A@3.3V DC/DC
可控全彩色LED	1

在线wiki开发文档: https://wiki.banana-pi.org/BPI-PicoW-S3开发板
