本文介绍了如何使用Arduino Uno R3开发板配合0.9寸四脚OLED屏幕进行汉字显示。通过'PCtoLCD'取模软件准备汉字数据，然后将OLED屏的VCC和GND连接到开发板的3.3V和GND，SDA和SCL连接到A4和A5。实验中采用IIC接口，仅需两根线完成通信。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

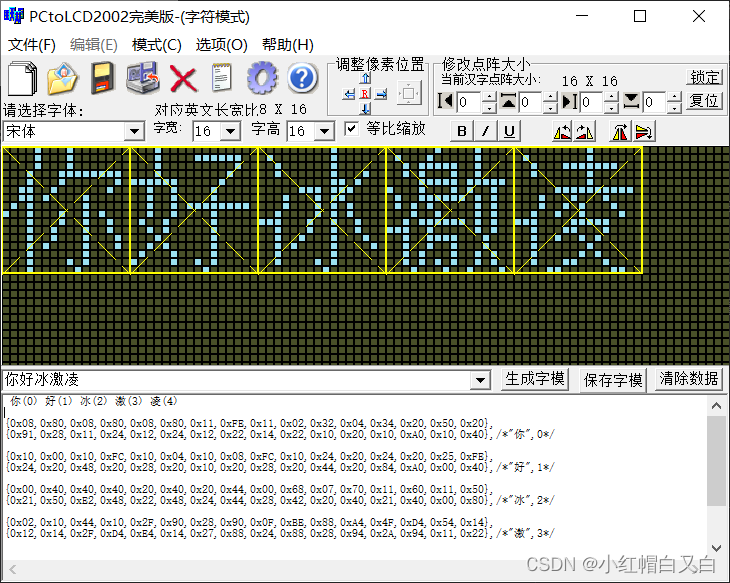

「PCtoLCD」取模软件

Uno R3开发板
0.9寸四脚oled

duini

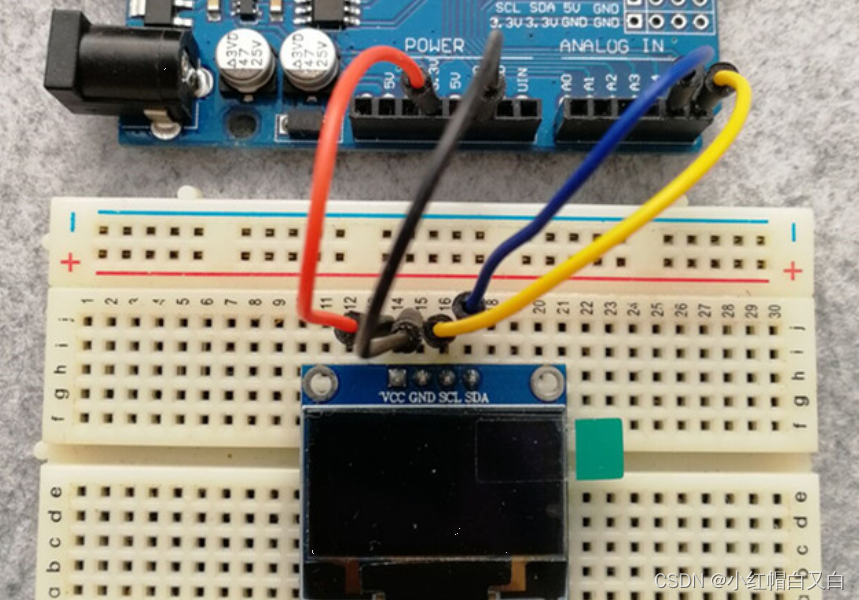

IIC接口只需要两根线。OLED屏的VCC和GND分别连接开发板的3.3V和GND，OLED屏的SDA和SCL分别连接开发板A4和A5

/*
  OLED显示汉字
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define OLED_RESET     4
Adafruit_SSD1306 display(128, 64, &Wire, OLED_RESET);

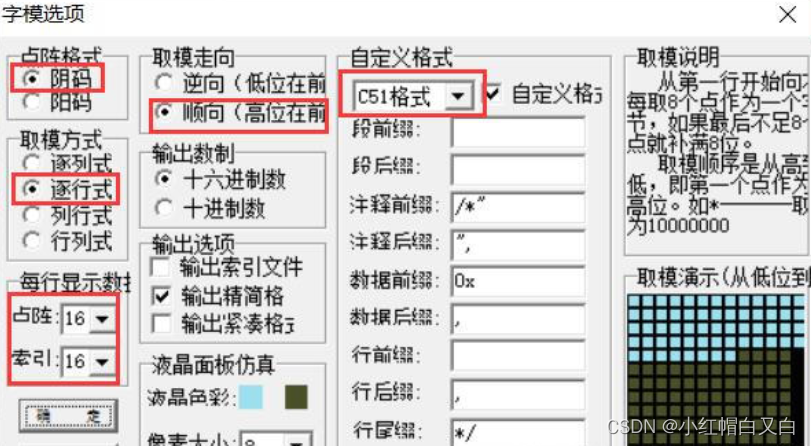

//取16X16汉字字模 逐行式 顺向高位在前
static const unsigned
